ED Team Chizh Posted June 24, 2008 Author ED Team Share Posted June 24, 2008 (edited) а какие по калибру патроны используются в самолетах НАТО? Там много разных. http://www.armtecdefense.com/pdf/FlareChaff_Broch.pdf Edited June 24, 2008 by Chizh Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу Link to comment Share on other sites More sharing options...
pabel89 Posted June 24, 2008 Share Posted June 24, 2008 Ил-76: По бокам фюзеляжа могут крепиться навесные 96-зарядные контейнеры ЛТЦ Су-27: (на Су-30 ИМХО то же самое) Пиротехническое у-во постановки пассивных помех включает блок управления и 96 стволов калибром 50мм, заряженных патронами ДО и ЛТЦ МиГ-29 (9-12): Для защиты самолета от средств поражения с тепловыми головками самонаведения (ракеты ╚воздух-воздух╩ малой дальности и ЗУР) на самолетах МиГ-29 установлена система создания пассивных помех, осуществляющая выброс ложных тепловых целей из отстреливаемых патронов ППИ-26 (пиропатрон инфракрасный калибра 26 мм). В двух блоках выброса помех БВП-30-26М, установленных на верхней поверхности корпуса самолета перед килями, размещаются 60 таких патронов. Вместо патронов ППИ-26 могут применяться патроны ППР-26, снаряженные дипольными отражателями, облако которых образует помехи РЛС и радиолокационным головкам самонаведения ракет противника. Необходимая последовательность и продолжительность отстрела патронов обеспечивается автономной аппаратурой управления - системой управления выбросом помех ╚20СП╩. Отстрел производится по программе, которая зависит от направления атаки и условий полета. На самолетах, оснащенных блоком Л138, выбор программы отстрела производится автоматически в зависимости от направления атаки, определяемого станцией предупреждения об облучении Л006ЛМ. МиГ-23МЛД Сверху на фюзеляже установили блоки отстрела ИК-ловушек БВП-50-60, вмещавших 60 50-мм патронов ЛО-43. Ми-24В Специальное оборудование состоит из ... и устройств создания помех ракетам с ИК-головкой наведения: Л-166В-11Е, монтируемого сверху на средней части фюзеляжа за отсеком ВСУ, и блоков АСО-2В, размещаемых либо на килевой балке, либо на бортах средней части фюзеляжа за крылом. Ми-28Н: Защиту от поражения управляемыми ракетами на Ми-28Н обеспечивают: аппаратура для постановки помех радиолокационным станциям и ракетам с инфракрасной системой наведения; ... устройство отстрела патронов УВ-26 для защиты от ракет с тепловым наведением. [sIGPIC][/sIGPIC] Link to comment Share on other sites More sharing options...

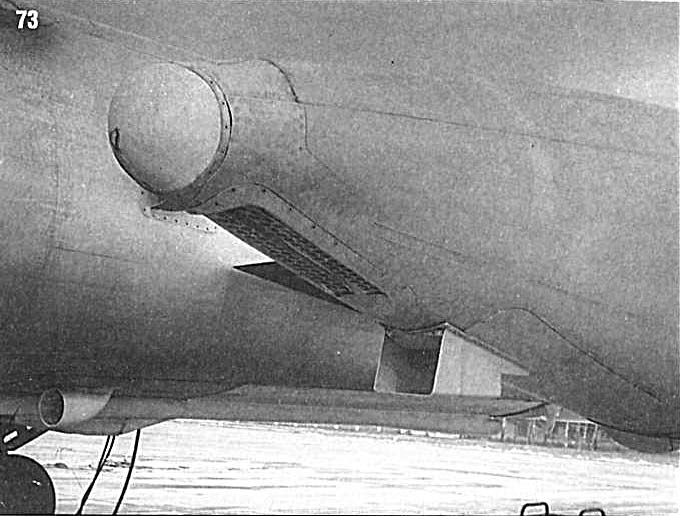

volucris Posted June 24, 2008 Share Posted June 24, 2008 (edited) Ту-22 - "... Для индивидуальной защиты при прорыве через систему ПВО противника Ту-22Р оснащались устройствами постановки пассивных помех КДС-16 и кассетами АСО-2И, размещавшимися в гондолах основных опор шасси." http://www.airwar.ru/enc/spy/tu22r.html И судя по фотографии, я насчитал в каждой гондоле по 64 (32 и 32) шт. "Николай Якубович Сверхзвуковой бомбардировщик Ту-22" Edited June 24, 2008 by volucris [sIGPIC][/sIGPIC] Link to comment Share on other sites More sharing options...
ED Team Chizh Posted June 24, 2008 Author ED Team Share Posted June 24, 2008 Ту-22 - "... Для индивидуальной защиты при прорыве через систему ПВО противника Ту-22Р оснащались устройствами постановки пассивных помех КДС-16 и кассетами АСО-2И, размещавшимися в гондолах основных опор шасси." http://www.airwar.ru/enc/spy/tu22r.html И судя по фотографии, я насчитал в каждой гондоле по 64 (32 и 32) шт. "Николай Якубович Сверхзвуковой бомбардировщик Ту-22" Спасибо, но у нас нет Ту-22, есть Ту-22М3. Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу Link to comment Share on other sites More sharing options...
ED Team Chizh Posted June 24, 2008 Author ED Team Share Posted June 24, 2008 Ту-95, Ту-142? Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу Link to comment Share on other sites More sharing options...
Guest Su-35 Posted June 24, 2008 Share Posted June 24, 2008 Автомат постановки помех АПП-50А(Р) http://www.ktrv.ru/production/68/696/700/:book: Link to comment Share on other sites More sharing options...
451 Беркут Posted June 24, 2008 Share Posted June 24, 2008 (edited) АСО-2В, АСО-2ВМ Edited June 24, 2008 by =451= Беркут Будьте критичны к своим убеждениям. Слава Україні. Жыве Беларусь. Link to comment Share on other sites More sharing options...
Uhu2 Posted June 24, 2008 Share Posted June 24, 2008 Су-33: Наши возможности ограничены только нашей фантазией! Link to comment Share on other sites More sharing options...
Uhu2 Posted June 24, 2008 Share Posted June 24, 2008 http://aviaros.narod.ru/foto/il-76/il-76_7.jpg Блок ЛТЦ на ИЛ-76 Наши возможности ограничены только нашей фантазией! Link to comment Share on other sites More sharing options...
Fisben Posted June 24, 2008 Share Posted June 24, 2008 Андрюх, не забудь куда-нить записать, что в будущем надо уменьшать эффективность ИК-ловушек от высоты вплоть до полной бесполезности. Всего наилучшего, Алексей. Link to comment Share on other sites More sharing options...

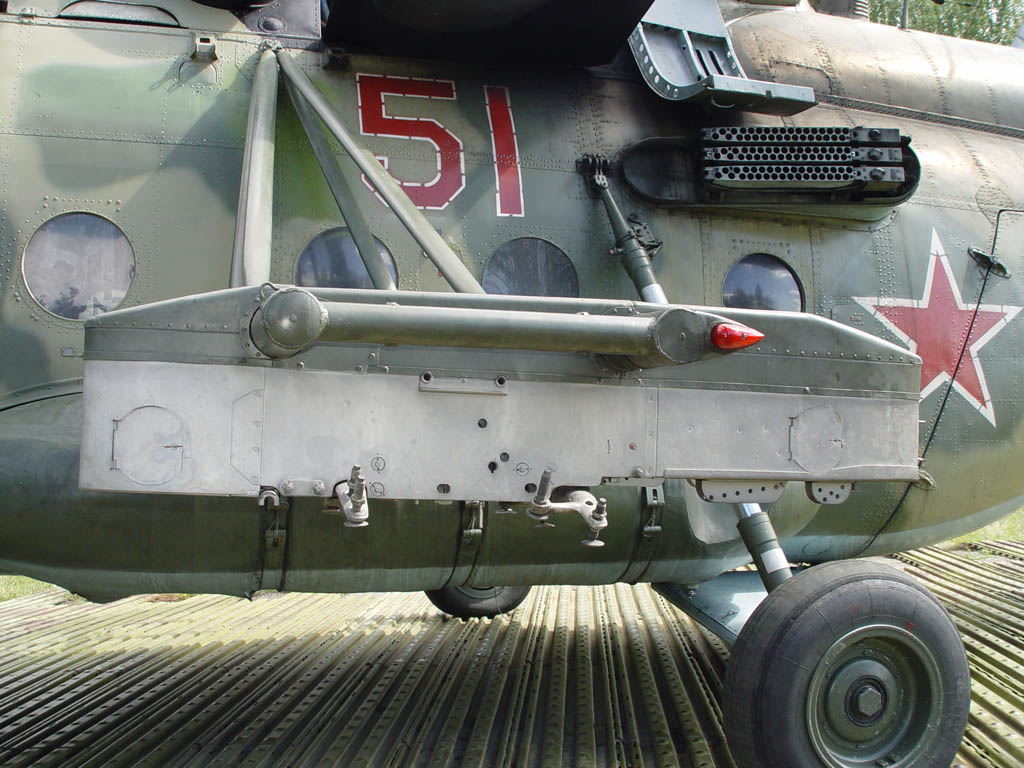

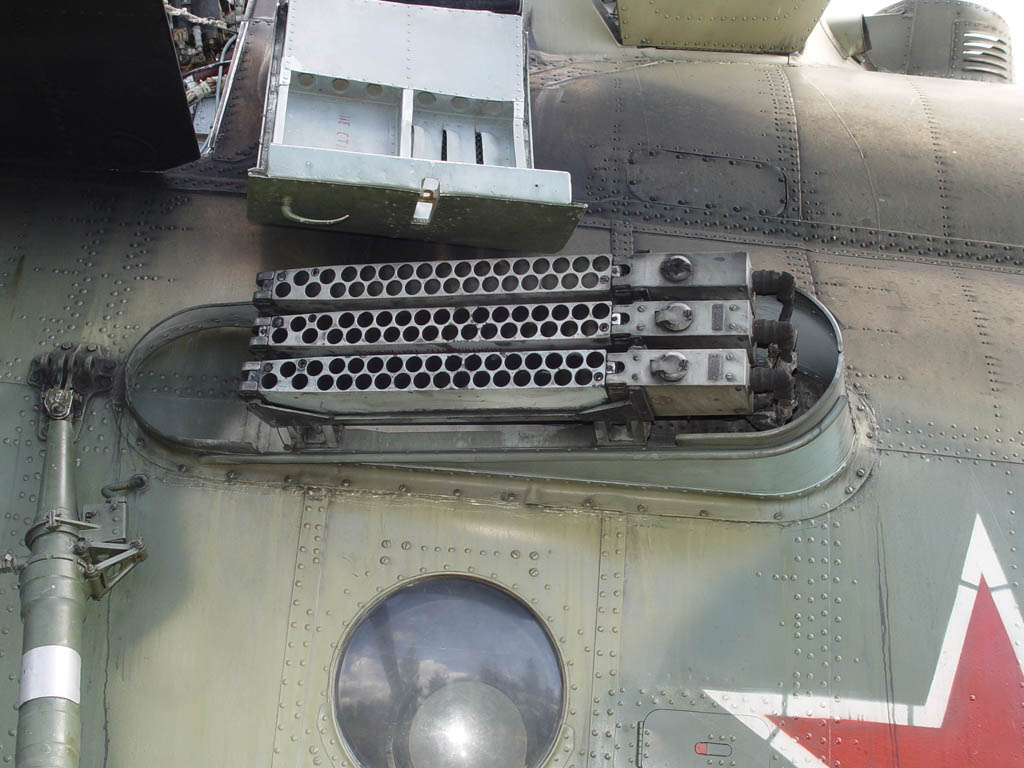

Guest Su-35 Posted June 24, 2008 Share Posted June 24, 2008 Ми-8 МИ-8 Балки автомата пассивных помех АСО-2В. Левый борт. На вертолетах ранних выпусков в блоке было две а не три балки. Link to comment Share on other sites More sharing options...
ED Team Chizh Posted June 24, 2008 Author ED Team Share Posted June 24, 2008 (edited) Ну вот. Типичная установка для Су-25 и Су-17 => 4 штуки, по 32 в каждой- итого 128 пиропатронов. Соглпасен. А на Ла типа МиГ-29 могут и всего 2 штуки подвесить. Кстати, откуда например взялась цифра 60 на табло в кабине МиГ-29А в игре Lock On ? А взялось из-за того, что для МиГ-29 с самого начала были разработаны какие-то свои автоматы острела с кассетами по 30 штук в каждой и устанавливалось по 2 кассеты так и получилась цифра 60 (2х30). Не знаю вот только почему, количество ловушек на МиГе-29 в игре Lock On такое маленькое. Баланс ? Играбельность? Помарка ? Так, а в чем вопрос? Сколько в реальности на МиГ-29 ловушек и каких? Например на Су-27, так же как и на Су-24 используются ППИ-50 по 12 штук в кассете. А кассет таких - 4 шт, и получается 48 ЛТЦ. Я насчитал на Су-27 32 блока по 3 патрона. В итоге 96 патронов ППИ/ППР-50. На Су-24 по твоим словам 12 ППИ-50. Что же касается ПРП-50 (ДО), то их может быть и 6 контейнеров по 12 штук в каждом. Итого 6*12= 72 ДО. Итог: В реальности для Су-27 48 ЛТЦ и 72 ДО. Опять не понятно. 48+72=120 "стволов". На фото видно только 96. Но учитывая, что ЛТЦ на Су-27 (ППИ-50), мощнее, чем моделируемые в DCS ППИ-26, то наверное можно увеличить их количество до 64 штук (или 96 если увеличивать в 2 раза) например. Да, так и сделаем. Увеличим в два раза. Edited June 24, 2008 by Chizh Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу Link to comment Share on other sites More sharing options...
ED Team Chizh Posted June 24, 2008 Author ED Team Share Posted June 24, 2008 Остались: Ан-26Б Ан-30М Су-34 Ту-142 Ту-160 Ту-22М3 Ту-95МС Ка-27 Ми-26 Ми-28Н Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу Link to comment Share on other sites More sharing options...
MaKoUr Posted June 24, 2008 Share Posted June 24, 2008 В каком смысле "остались"? — Так за что будем пить, господа? — Я предлагаю вообще последний тост. Выпьем за отмену русских традиций произносить тосты, речи по всякому поводу и без всякого повода. Мы в России привыкли много болтать. На дела у нас не хватает времени и сил. Мы исходим словами. И в результате мы имеем то, что имеем. Я буду пить молча, господа. Link to comment Share on other sites More sharing options...
ED Team Chizh Posted June 24, 2008 Author ED Team Share Posted June 24, 2008 В каком смысле "остались"? Остались без информации о количестве ловушек. На остальные ЛА я заполнил список в первом посте. Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу Link to comment Share on other sites More sharing options...

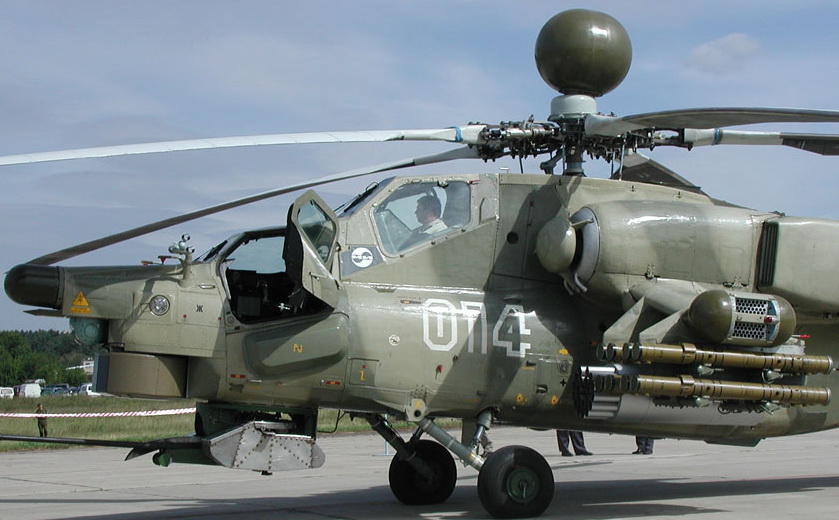

volucris Posted June 24, 2008 Share Posted June 24, 2008 Ми-28Н - Защиту от поражения управляемыми ракетами на Ми-28 обеспечивали: ......... ; устройство отстрела помеховых патронов УВ-26 для защиты от ракет с тепловыми головками самонаведения http://www.airwar.ru/enc/ah/mi28.html Судя по фотке 2х64 шт. [sIGPIC][/sIGPIC] Link to comment Share on other sites More sharing options...
pabel89 Posted June 24, 2008 Share Posted June 24, 2008 На Ка-50 тоже УВ-26 (2х64).ИМХО кол-во патронов и там и там одинаково должно быть (в смысле в реале). [sIGPIC][/sIGPIC] Link to comment Share on other sites More sharing options...
Wildcat19 Posted June 24, 2008 Share Posted June 24, 2008 Андрей,а ты когда нибудь думал, что это не есть информация для общего пользования?:) Не важно кем быть и кому подражать! Важно бить, важно поражать! Link to comment Share on other sites More sharing options...
ED Team Laivynas Posted June 24, 2008 ED Team Share Posted June 24, 2008 Вероятный противник всегда узнает военные тайны на игровых форумах. :) Best Regards, Dmitry. "Чтобы дойти до цели, надо прежде всего идти." © О. Бальзак Link to comment Share on other sites More sharing options...
ED Team Chizh Posted June 24, 2008 Author ED Team Share Posted June 24, 2008 Ми-28Н - Защиту от поражения управляемыми ракетами на Ми-28 обеспечивали: ......... ; устройство отстрела помеховых патронов УВ-26 для защиты от ракет с тепловыми головками самонаведения http://www.airwar.ru/enc/ah/mi28.html Судя по фотке 2х64 шт. Да, так и есть. Спасибо. Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу Link to comment Share on other sites More sharing options...
pabel89 Posted June 24, 2008 Share Posted June 24, 2008 Андрей,а ты когда нибудь думал, что это не есть информация для общего пользования?:)Обратите внимание, что большая часть списка заполнена;) З.Ы. а в конструкции Ка-50 вообще что-нибудь есть для общего пользования;);) [sIGPIC][/sIGPIC] Link to comment Share on other sites More sharing options...
ED Team Chizh Posted June 24, 2008 Author ED Team Share Posted June 24, 2008 Андрей,а ты когда нибудь думал, что это не есть информация для общего пользования?:) А то что лежит в интернете, это информация для общего пользования? :) Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу Link to comment Share on other sites More sharing options...
Rediska Posted June 24, 2008 Share Posted June 24, 2008 Угу а еще Энное к-во можно наверняка прикрепить к хвоствой балке, что неоднократно проделывалось на Ми24. С уважением. Link to comment Share on other sites More sharing options...
Wildcat19 Posted June 25, 2008 Share Posted June 25, 2008 Вероятный противник всегда узнает военные тайны на игровых форумах. :) У нас нет противников, у нас все друзья.:) В одной интересной книжке прочитал, что у В-1В ловушки отстреливаются вверх,т. к. при полете на ПМВ это зффективней, а в ЛО вниз.А как на самом деле? Не важно кем быть и кому подражать! Важно бить, важно поражать! Link to comment Share on other sites More sharing options...
Rediska Posted June 25, 2008 Share Posted June 25, 2008 В ЛО у практически всех - вбок. С уважением. Link to comment Share on other sites More sharing options...
