Различные устройства для DCS на 3д принтере и не только.

[Krysnic]

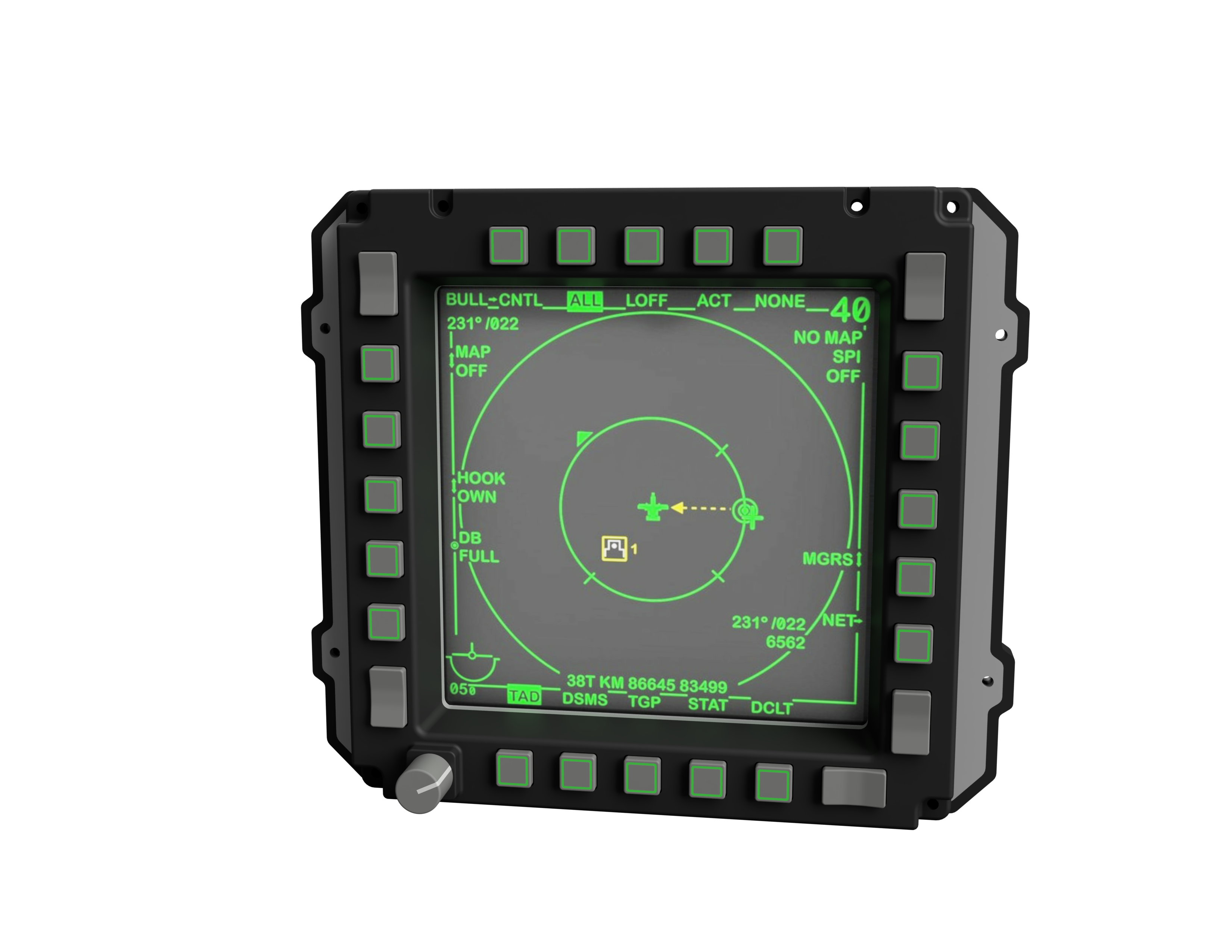

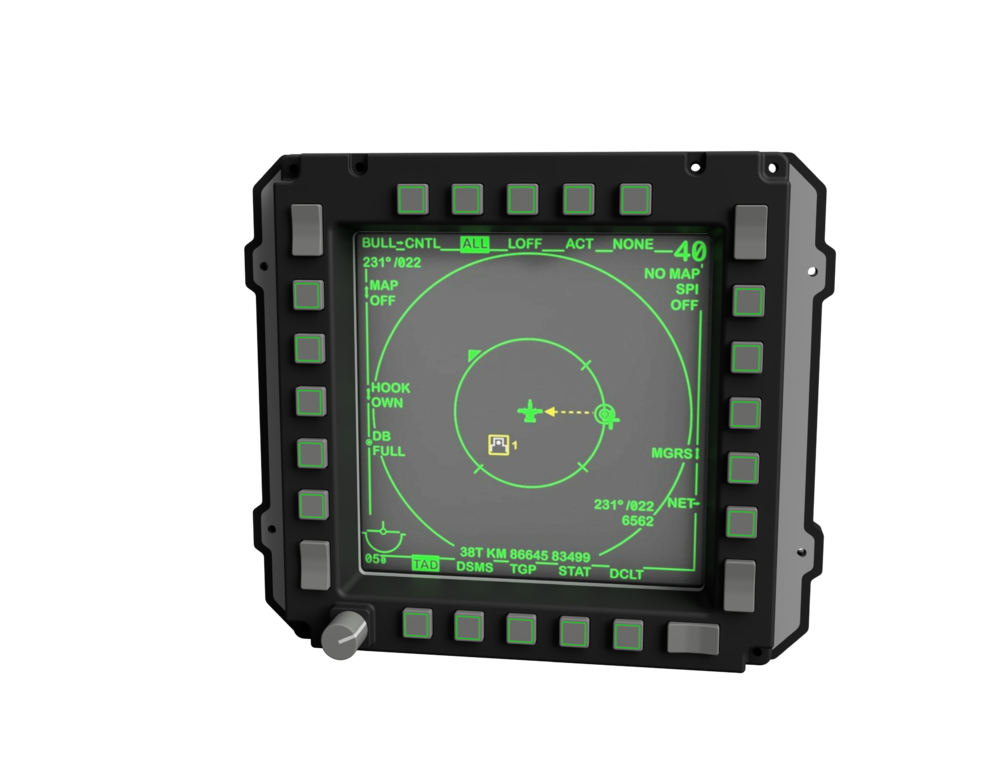

Возобновил работу над МФД для А-10С.

[Krysnic]

Пытаюсь изготовить кнопки с надписями, с помощью диодного лазера. Пока результат не очень, вроде и получается но не так как хочется.

Пробую выжечь надписи, поверхность получается как у прозрачного поликарбоната. То есть пластик немножко плавится, в результате чего надписи трудно читаемы. А нужно что бы выжигалась только краска, без расплавления поверхности. Если выжечь небольшой участок, результат неплохой. На свету надписи просвечиваются хорошо.

Надо дальше экспериментировать с краской, параметрами и т.д. Конечно для такой гравировки лучше всего подходит волоконный лазер.





[760mm]

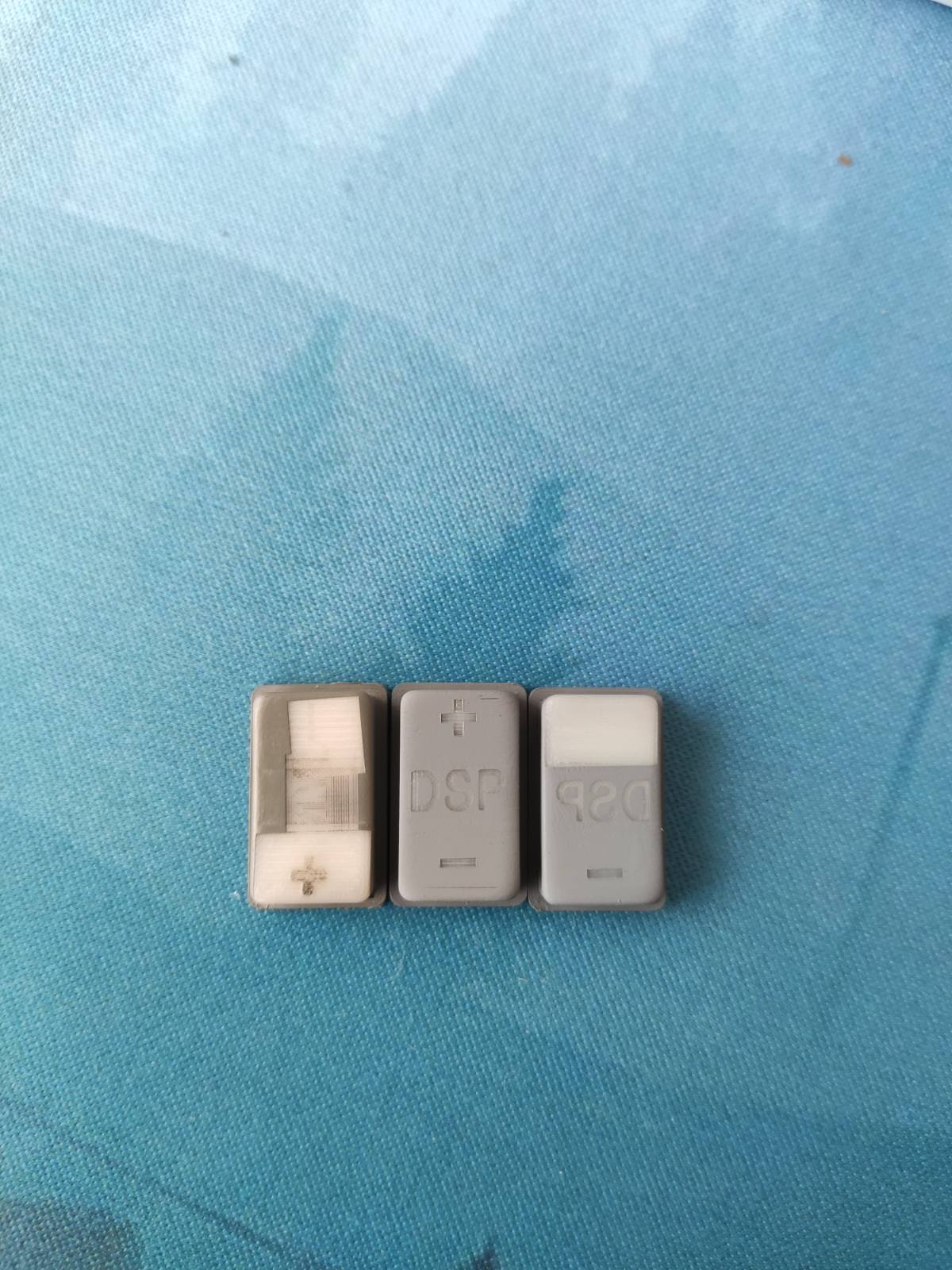

Я тоже шел по этому пути, но немного свернул. Раньше я делал кнопки по типу сендвича, склеивая прозрачным клеем прозрачное и матовое о/с. Потом красил и гравировал диодным лазером. Толщина краски на разных "партиях" могла различаться, поэтому приходилось подбирать. Есть один минус - краска неизбежно постепенно стирается (даже если покрыть лаком) и появляется неприятная засветка.

В итоге пришел к другому решению. Корпус кнопки печатаю на 3Д принтере, сверху приклеиваю матовое о/с. Матовое о/с как бы вставляется в верхнюю часть кнопки заподлицо с краями корпуса. Потом крашу. Краска заполняет пустоты между корпусом кнопки и матовым о/с и переход этот не виден. Затем гравировка по краске. А поверх краски с гравировкой клею 1мм ПЭТ пластик (вроде) прозрачным УФ клеем.

Надписи выглядят не так красиво, но зато гораздо долговечнее получается.

К сожалению, под рукой готовых изделий нет, убрал все до лучших времён. Есть только 3Д модели.

Не могу сказать, что это окончательное решение, я еще экспериментирую. Но пока результат мне больше всего нравится.

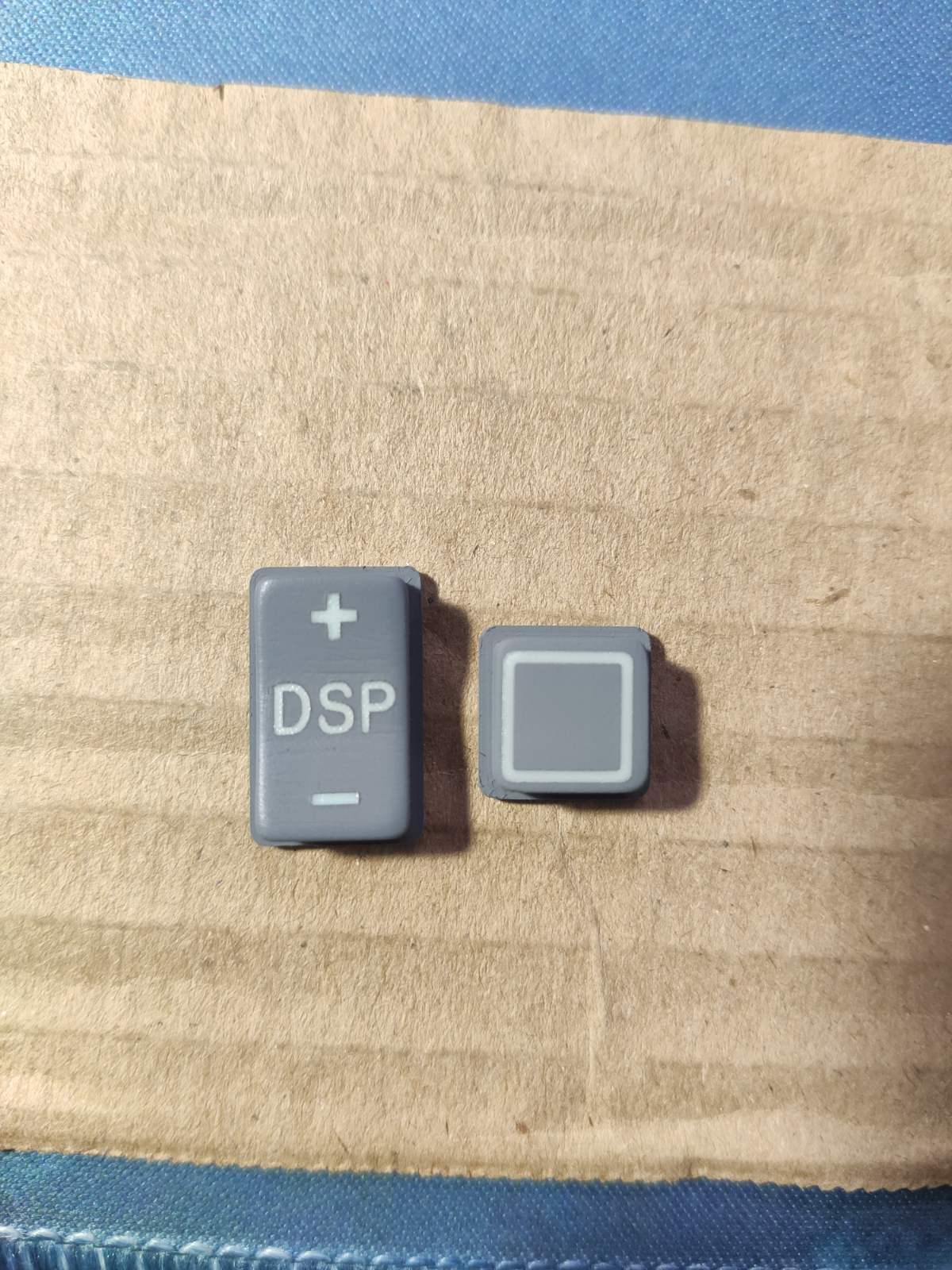

[Krysnic]

На данный момент такой метод наиболее легкий и дешевый, по крайней мере для меня. Добился вменяемого и стабильного результата, надо еще поиграться с мощностью и скоростью лазера. Так же нужно выставить геометрию рамы лазера и придумать как наиболее точно позиционировать кнопки для гравировки.



[760mm]

Смотрится отлично!

Насчет позиционирования лазера. Я вырезал себе фигуру сложной формы из фанеры. В центре - дырка, куда вставляется кнопка. Таких дырок можно сделать несколько чтобы за раз гравировать несколько кнопок. После этого небольшой мощностью выжигаю на фанере форму этой сложной фигуры (фокусировка лазера не меняется, настроена уже для гравировки кнопок) и совмещаю контур с фигурой-формой. Пока самый точный способ.

С интересом наблюдаю за Вашей темой. Особенно интересен опыт с лаком для придания долговечности.

[Krysnic]

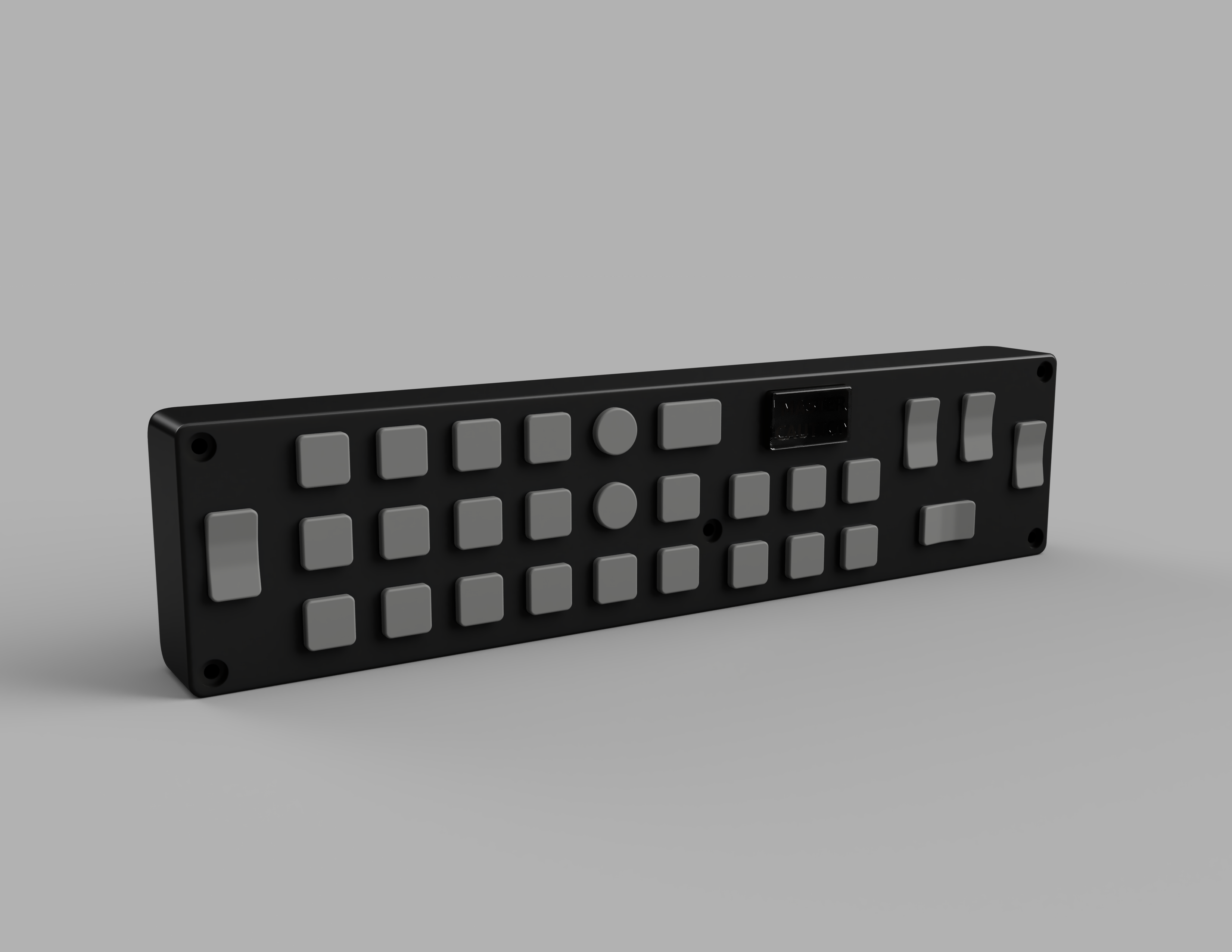

Пульт UFC для A-10C

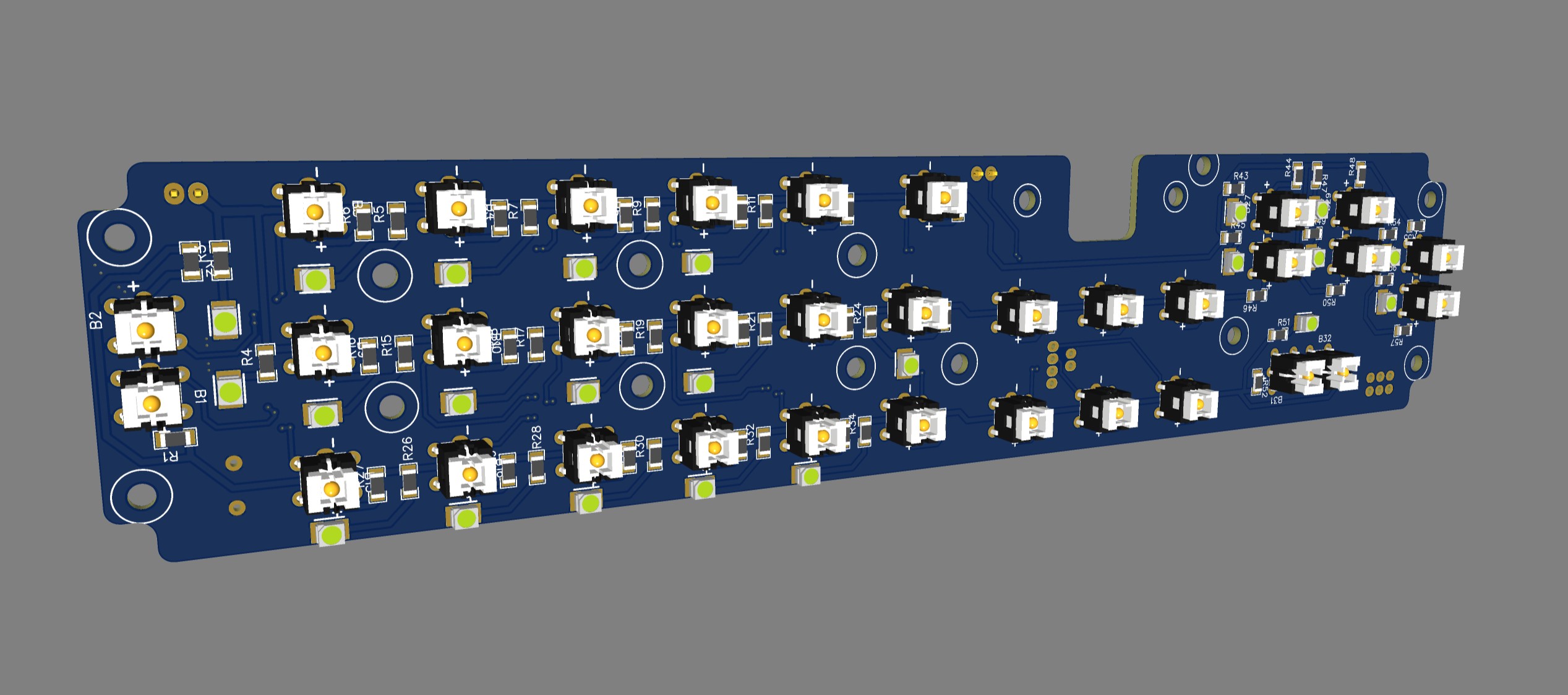

Работаю над ufc для A-10c, подсветка кнопок и надписей на корпусе сохранена. Поэтому понафигачил на плате столько светодиодов кнопок и резисторов, что страшно смотреть. Кнопки к контроллеру подключаются посредством диодной матрицы, на обратной стороне распаиваются диоды.

Разводка платы практически готова и вроде как все должно работать



[Flyning-CAT]

Может кому пригодится.

[Krysnic]

Регулировочное колесо

[Folgore]

В 13.11.2022 в 18:09, Krysnic сказал:

Пытаюсь изготовить кнопки с надписями, с помощью диодного лазера. Пока результат не очень, вроде и получается но не так как хочется.

Пробую выжечь надписи, поверхность получается как у прозрачного поликарбоната. То есть пластик немножко плавится, в результате чего надписи трудно читаемы. А нужно что бы выжигалась только краска, без расплавления поверхности. Если выжечь небольшой участок, результат неплохой. На свету надписи просвечиваются хорошо.

Надо дальше экспериментировать с краской, параметрами и т.д. Конечно для такой гравировки лучше всего подходит волоконный лазер.

Я планировал делать кнопки двухсоставными. Т.е. внутреннюю часть из прозрачного фотополимера печатать, а на нее надевать колпачок напечатанный из непрозрачного фотополимера. А потом их склеивать. Но все руки никак не дойдут.

[Krysnic]

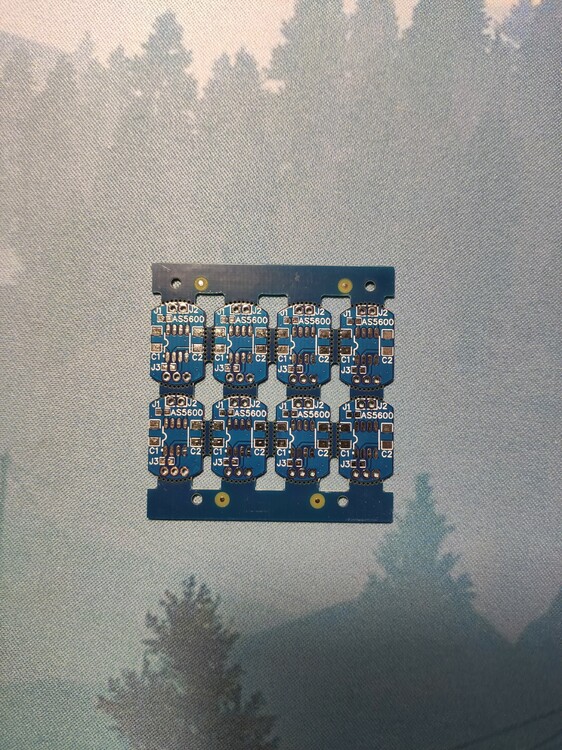

Пришли некоторые платки, датчики для регулировочных колес от ICP F-16 и плата кнопок для UFC A-10C.

У регулировочных колес нужно решить вопрос "загрузки"

[Krysnic]

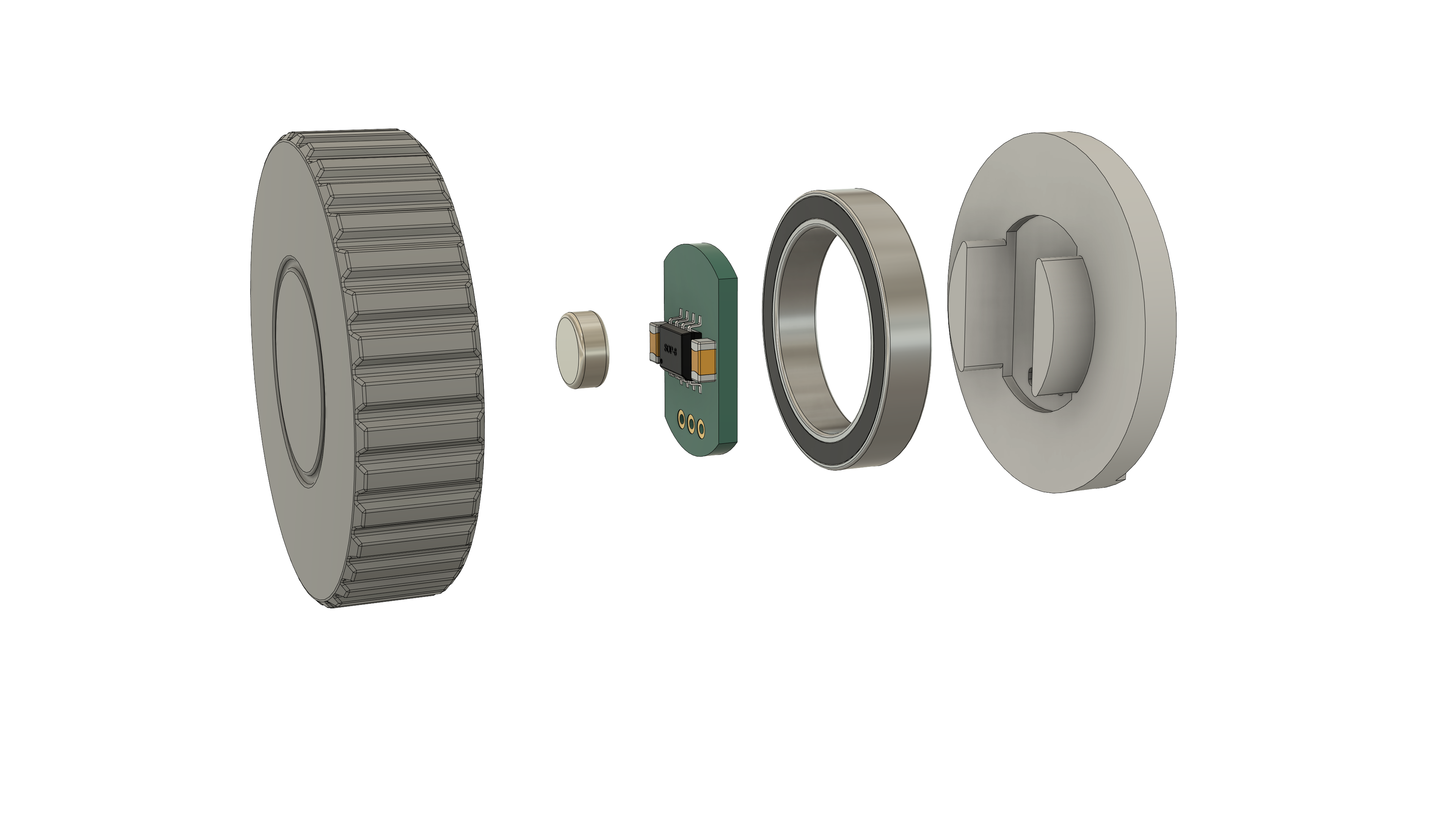

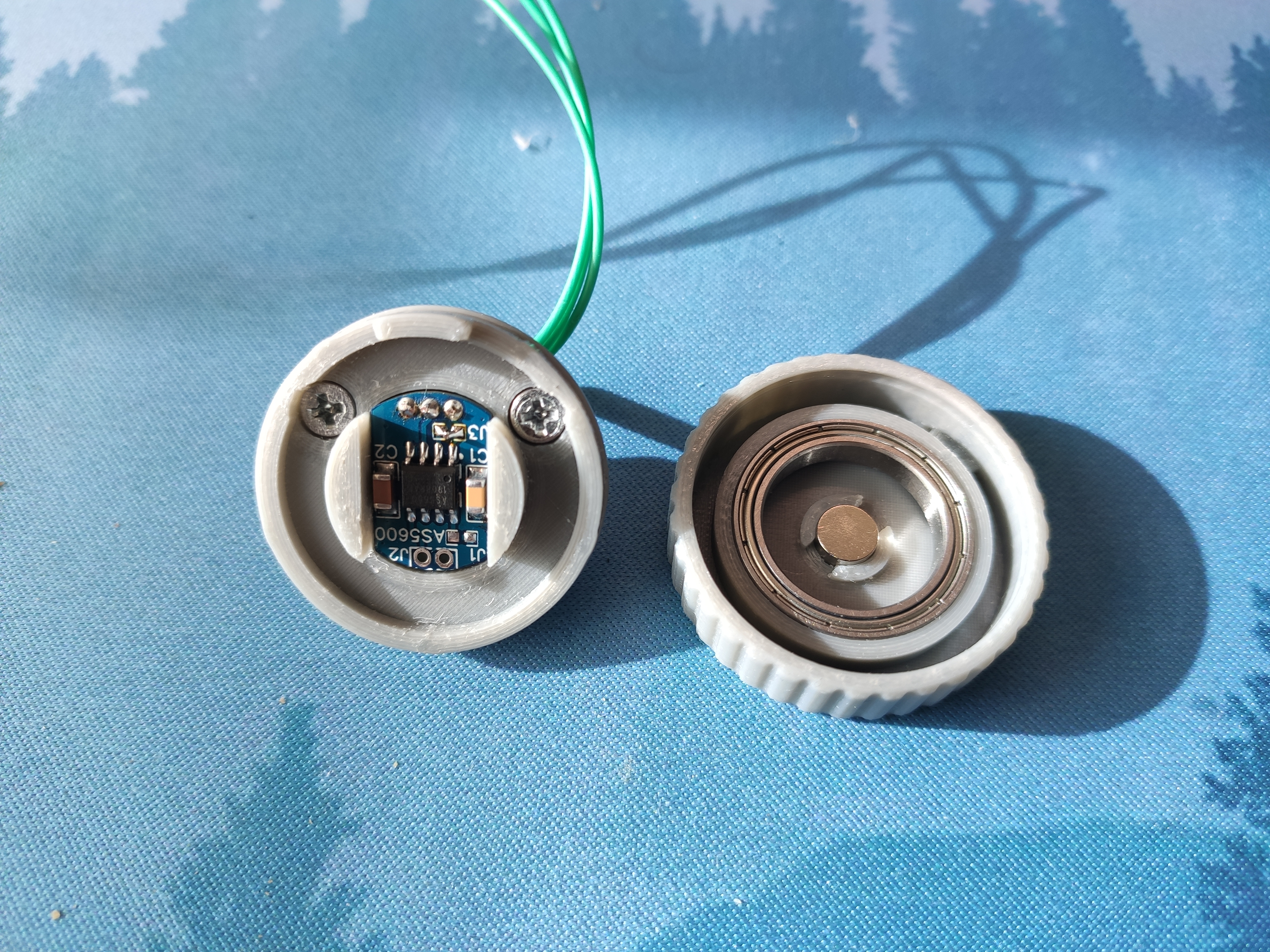

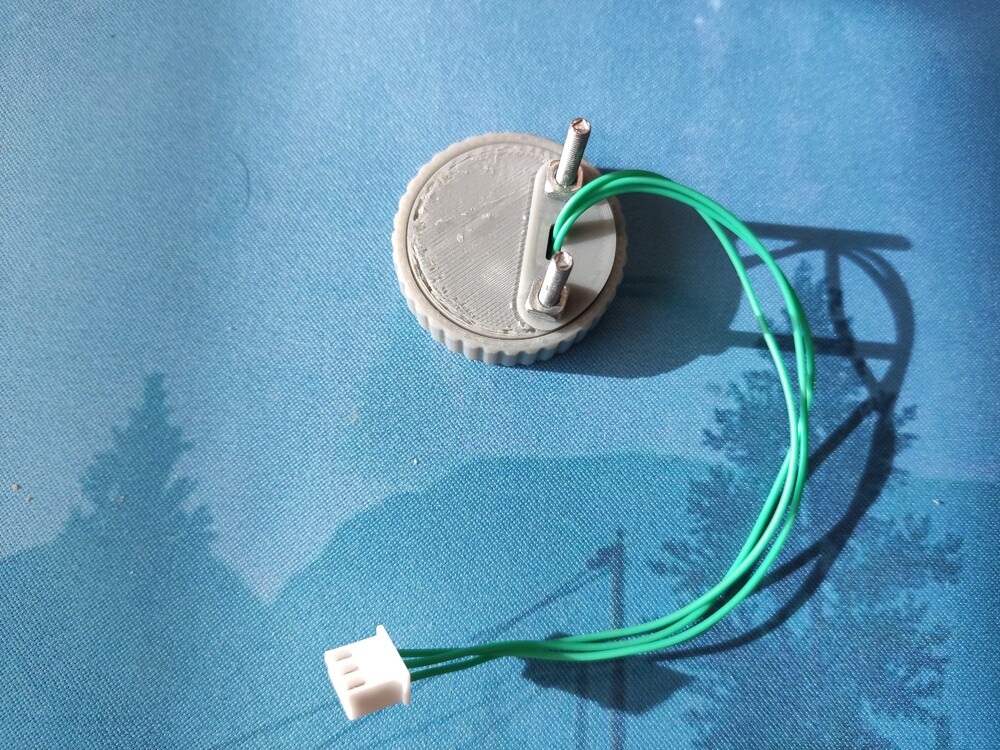

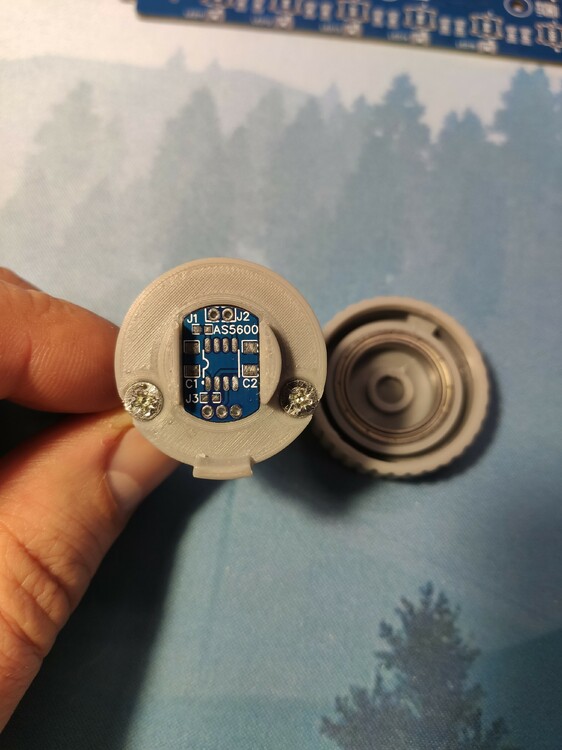

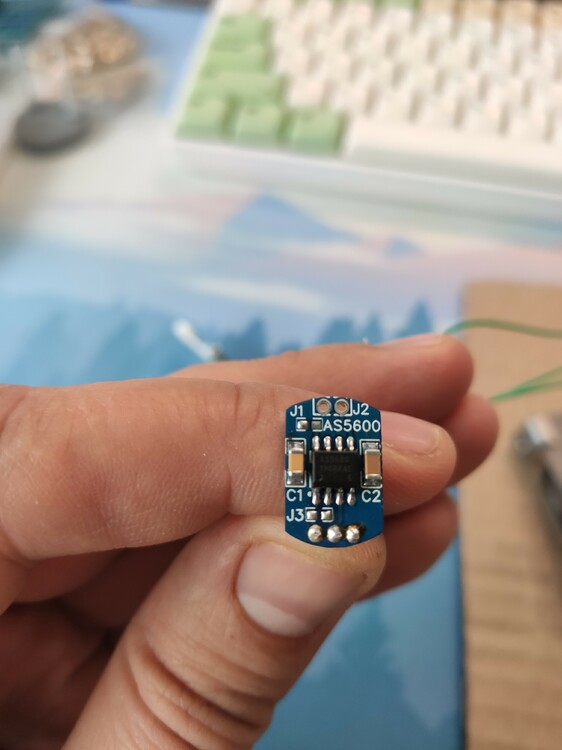

Распаял магнитный датчик, работает как без проблем. Собрал для тестов регулировочный потенциометр. Немного изменил конструкцию, вращение не идеальное но достаточно хорошее.

[Krysnic]

Кран шасси для Ка-50.

При проектировании старался сделать устройство компактным, не знаю какие габариты у оригинала.

У меня выходит по высоте ~53мм это от низа основания и до кончика "колеса". Габариты основания 13*37мм.

Еще предстоит решить ряд задач, но думаю должно получиться.



[TuafGhost]

On 8/23/2021 at 7:47 PM, Krysnic said:

Посмотрел пару видео, оказывается вывести на доп. мониторы изображение с мфд довольно легко. Решил попробовать изготовить мфд дисплеи на 3д принтере. На том же сингверсе есть несколько моделей но в основном они не полноценные.

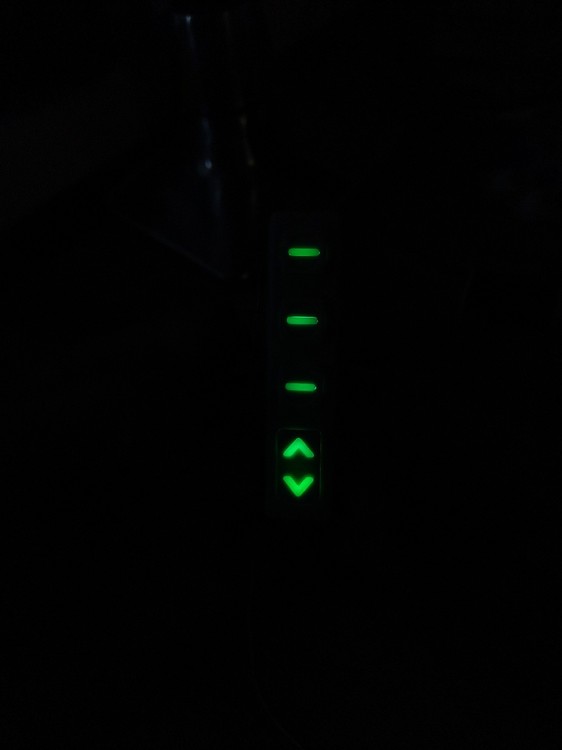

Пока подбираю габариты и форму кнопок, крутилок, способы их подсветки. Результаты есть, но работы еще очень много.

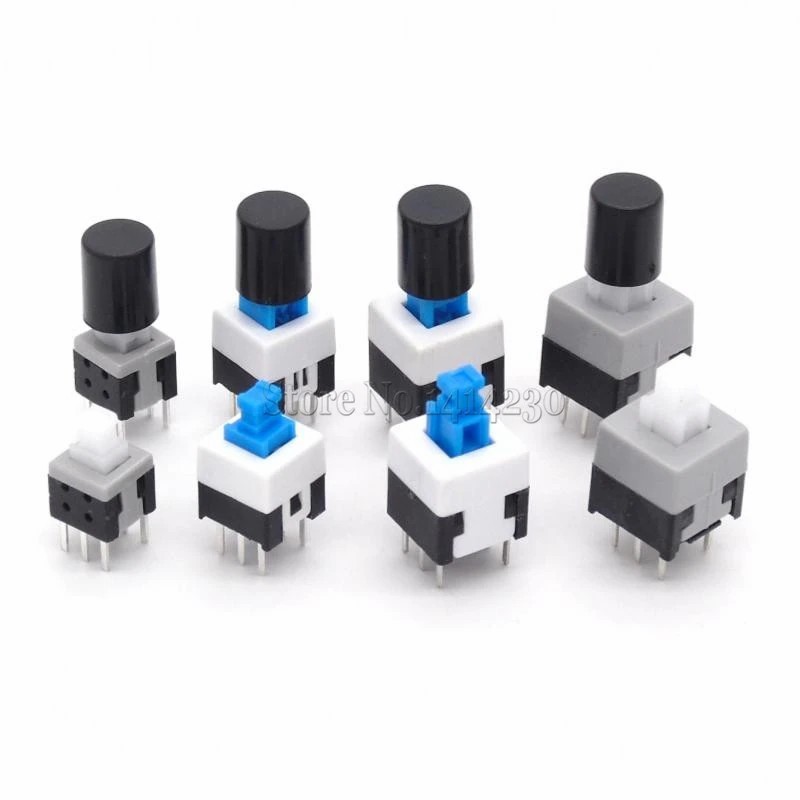

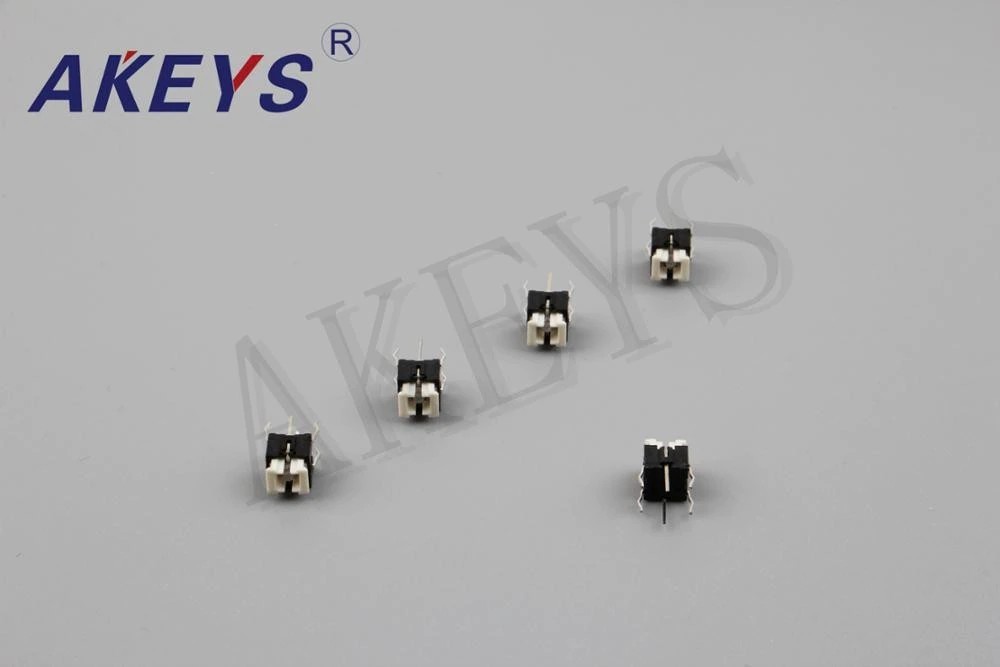

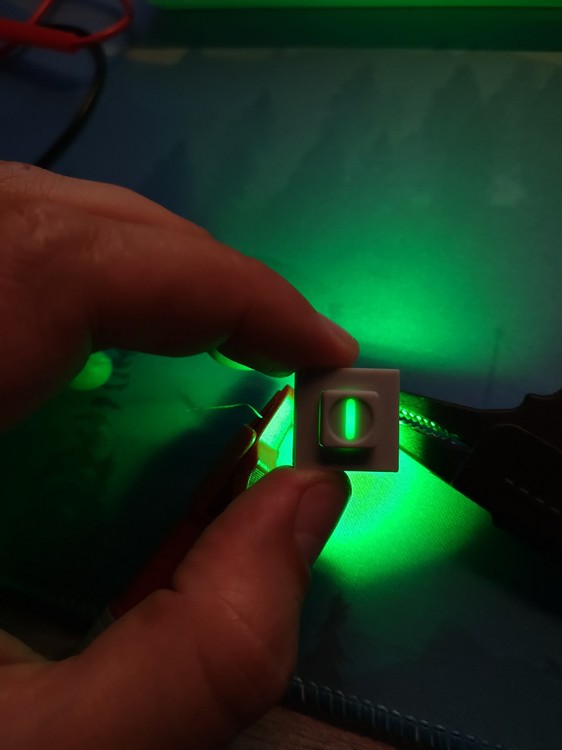

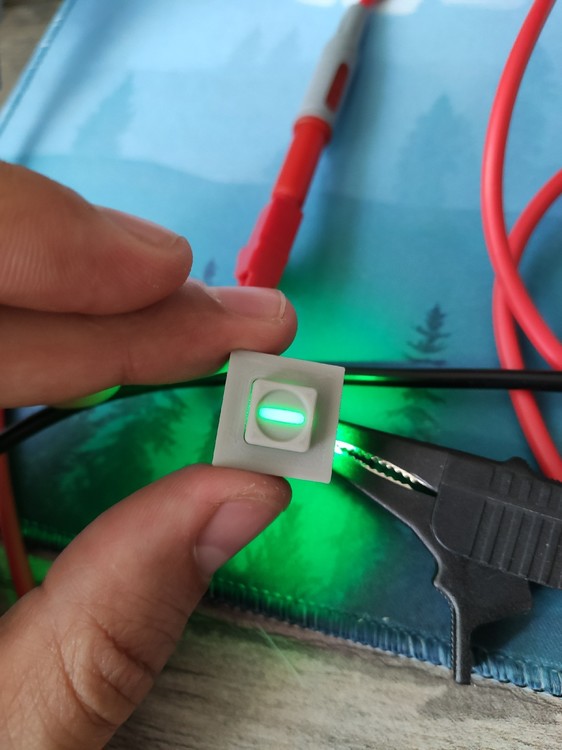

Кнопки видятся двух вариантов, либо тактовые со встроенным диодом, либо мини кнопки но с установкой более мощного светодиода рядом. У кнопок PS-5850A-6Px мне нравится ход в ~2мм, работают отлично. Но светодиод приходится устанавливать рядом, для этого нужно доп. место и светит он не по центру, то есть видна неравномерность подсветки. Кнопки TLL-61AG-S-V-B, SWT-TTL-61AG уже с диодом, но он слабый нужно перерабатывать вставку кнопки. К тому же тактовая кнопка есть тактовая ход ~0,2мм и зазор между кнопкой и колпачком нужно подгонять.

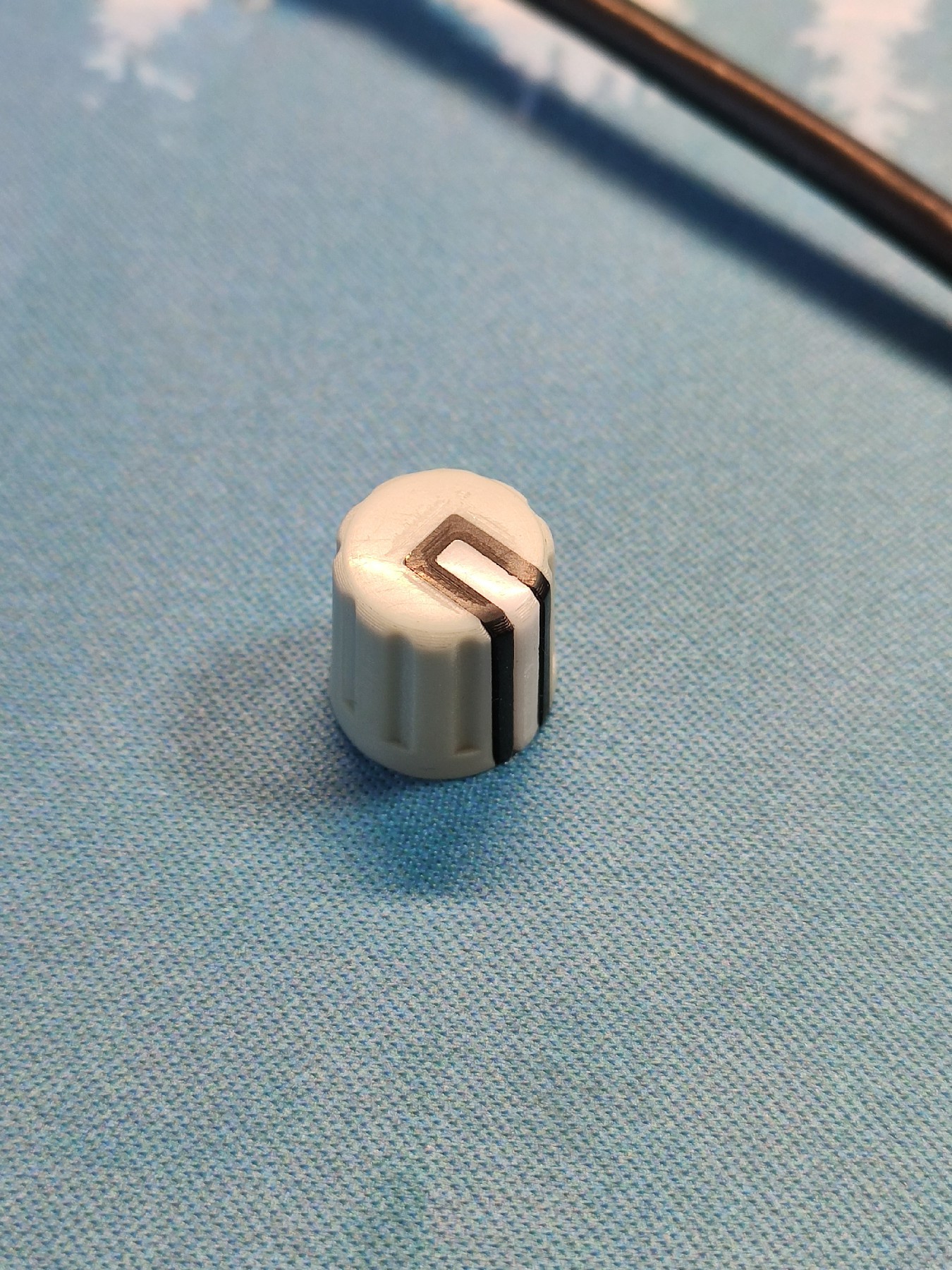

 Крутилки сделал составными из 3-х частей, для большей схожести с реальными. Немного доработал среднюю вставку, сделал ее уже но пока не распечатывал.. Крутилки выглядят хорошо, конечно на фото видны косяки печати, но с расстояния в 20см они выглядят отменно. 200200





Ну и на последок тест кнопки в DCS











On 5/10/2022 at 2:29 PM, Krysnic said:

Запилил несколько крутилок, надо их еще довести до ума. В принципе результат неплохой, габариты вроде как близки к оригиналам.

On 11/6/2021 at 12:24 AM, agrasyuk said:

Хорошо выглядит. Но если не панелизацию то хоть пазы бы прорезать перед заказом?

Так же на будущее предлагаю "заливать" платы - на пару грамм больше  прочности. Тут кажется будет понятно что имею ввиду





On 11/15/2022 at 8:20 PM, Krysnic said:

На данный момент такой метод наиболее легкий и дешевый, по крайней мере для меня. Добился вменяемого и стабильного результата, надо еще поиграться с мощностью и скоростью лазера. Так же нужно выставить геометрию рамы лазера и придумать как наиболее точно позиционировать кнопки для гравировки.



Hi ivan, thank you for sharing your sample work.

I also ordered a 3d printer for try to someting like your work.
I don't know what kind of filament type and 3d printing settings I should use for the main body and light-permeable/translucend parts (black, white, main Body) of the Mfd buttons also military Panel knobs and what color I should paint them. Can you help with these issues?
They are really beautiful, you did a good job.

Edited April 19, 2023 by TuafGhost

[Krysnic]

10 hours ago, TuafGhost said:



Hi ivan, thank you for sharing your sample work.

I also ordered a 3d printer for try to someting like your work.
I don't know what kind of filament type and 3d printing settings I should use for the main body and light-permeable/translucend parts (black, white, main Body) of the Mfd buttons also military Panel knobs and what color I should paint them. Can you help with these issues?
They are really beautiful, you did a good job.



Hello, tank you.

Printing parameters are selected individually. You need to practice to get a good result.

The main body I print with abs or pla, for white mark petg.

Buttons for A-10 in the process of testing. Button body printed with white pla. Painted with acrylic model paint gunze sangyo.

[TuafGhost]

On 15.11.2022 at 20:20, Krysnic said:

Şu anda bu yöntem en azından benim için en kolay ve en ucuzu. Aklı başında ve istikrarlı bir sonuç elde ettim, hala lazerin gücü ve hızı ile oynamam gerekiyor. Ayrıca lazer çerçevesinin geometrisini ayarlamanız ve düğmeleri gravür için en doğru şekilde nasıl konumlandıracağınızı bulmanız gerekir.





On 13.11.2022 at 14:09, Krysnic said:

Bir diyot lazer kullanarak yazıtlı düğmeler yapmaya çalışıyorum. Şimdiye kadar sonuç pek iyi değil, işe yarıyor gibi görünüyor ama istediğiniz gibi değil.

Yazıları yakmaya çalışıyorum, yüzey şeffaf polikarbonat gibi elde ediliyor. Yani plastik biraz erir ve bunun sonucunda yazıları okumak zordur. Ve yüzeyi eritmeden sadece boyanın yanması gerekir. Küçük bir alanı yakarsanız sonuç fena olmaz. Işıkta, yazıtlar iyi parlıyor.

Boya, parametreler vb. ile daha fazla deney yapmamız gerekiyor. Tabii ki, bir fiber lazer bu tür kazıma için en uygun olanıdır.

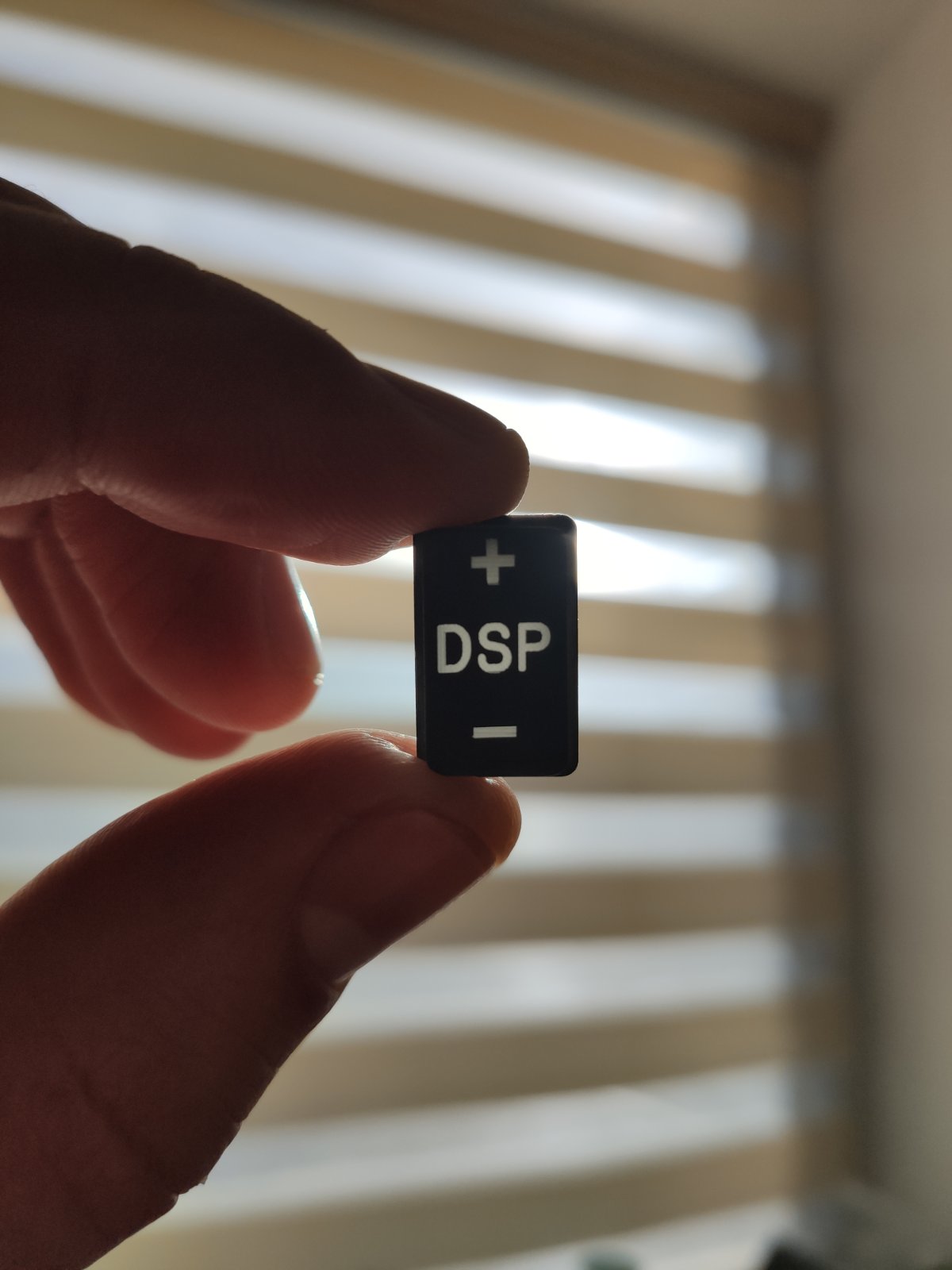

Hello Dear Friend, there is a low watt diode laser at my workplace. I tried to get results, and I realized that the plan had melted away.
What settings did you achieve this beautiful result and how many watts is the laser you are using? Is it possible to share your laser engraving software name and settings/profile?

After engraving off the paint, I applied corrections using a  hobby knife.
My Aspire  Settings:

Tool ->Endmill
diameter : 0.1
pass depth: 0.2
stepover: 0.1
spindle speed: 200 rpm (lazer power)
feed rate     : 6
Plunge rate : 3

Thanks.

[Krysnic]

26 minutes ago, TuafGhost said:



Hello Dear Friend, there is a low watt diode laser at my workplace. I tried to get results, and I realized that the plan had melted away.
What settings did you achieve this beautiful result and how many watts is the laser you are using? Is it possible to share your laser engraving software name and settings/profile?

Hello, unfortunately, I don't remember the exact settings. I have a 40w(5,5) diode laser Totem S, engraving in lightburn. laser power was low 4-8%, speed is also not high.

I tested different plastics, the best result is white PLA. Painted with tamiya and gunze model paint

The settings for the laser are in the screenshot. I engraved in two passes

Edited June 6, 2023 by Krysnic

[TuafGhost]

Thank you for sharing the settings. I tried to install Lightburn and experiment with similar settings, but I couldn't process because lightburn could not communicate with the 3d printer.
We have a laser mounted on the 3d printer, so lightburn cannot communicate with the 3d printer's board.
I think The quality of the laser is very important here. If the focus feeding is not done correctly and the laser quality is bad, the results are bad. I used an acrylic based spray paint. Also paint quality is another important thing. Maybe these parts can be scraped a little more difficult because they are glued too much.

[Krysnic]

Пульт ПРЦ для Ка-50.

Решил замоделить данный пульт, на кнопках PB26. Свободную кнопку убрал, оставил только рабочие. Габариты пульта 108*75*23,5мм.

Кнопки пульта будут работать как обычный джойстик от общего контроллера на freejoy, а индикация будет работать от arduino nano с выводом через DCS BIOS.

Для подключения кнопок на печатной плате разведены сдвиговые регистры 74HC165.

В планах сделать несколько пультов: ПВР, ППР, ПУИ-800 и щиток шасси. Возможно скомпоновать их в общую панель.

В целом все достаточно просто, единственная проблема с индикацией у ПУИ-800. Для индикации типа вооружения нужен программист для написания кода.



[Krysnic]

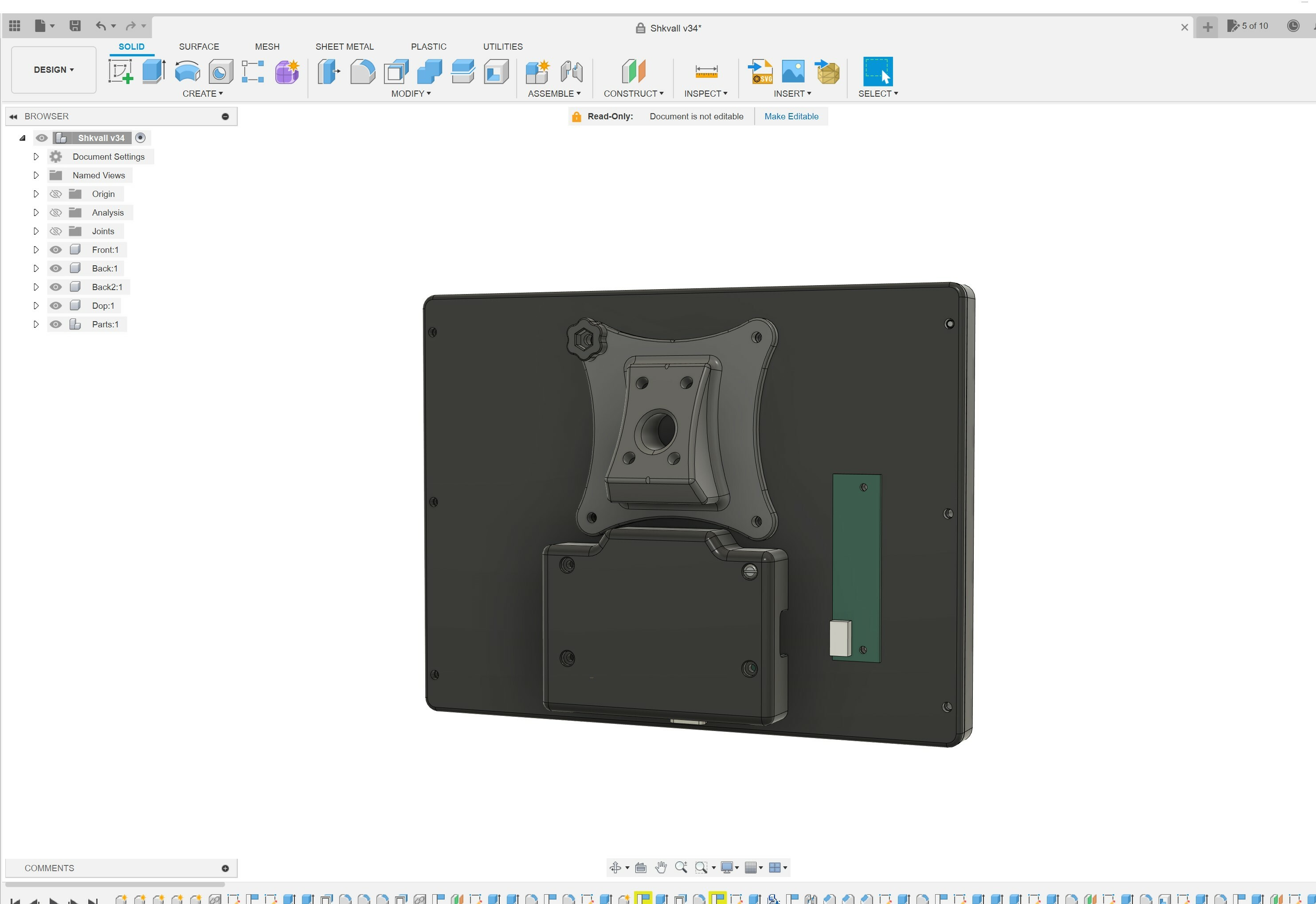

Корпус для 10" дисплея, имитация ИТ-23М

Не знаю какое рабочее поле у реального ИТ-23, в наличии есть 10" дисплей с разрешением 800*600 под него и делал.

Габариты 246*184*19мм с крышкой платы дисплея толщина 39мм.

[Krysnic]

Всё никак руки не дойдут доделать МФДешки для А-10С.

[Krysnic]

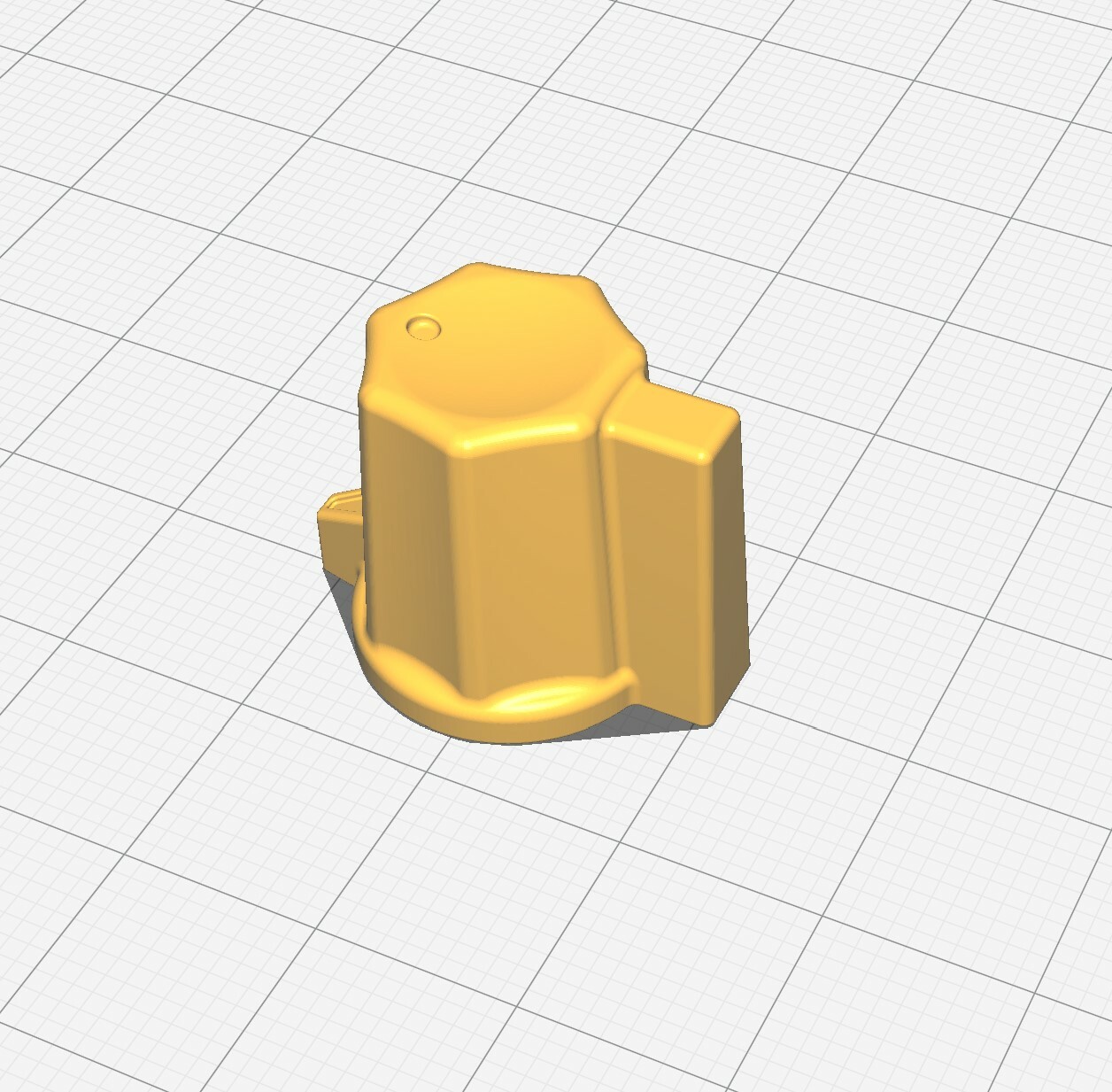

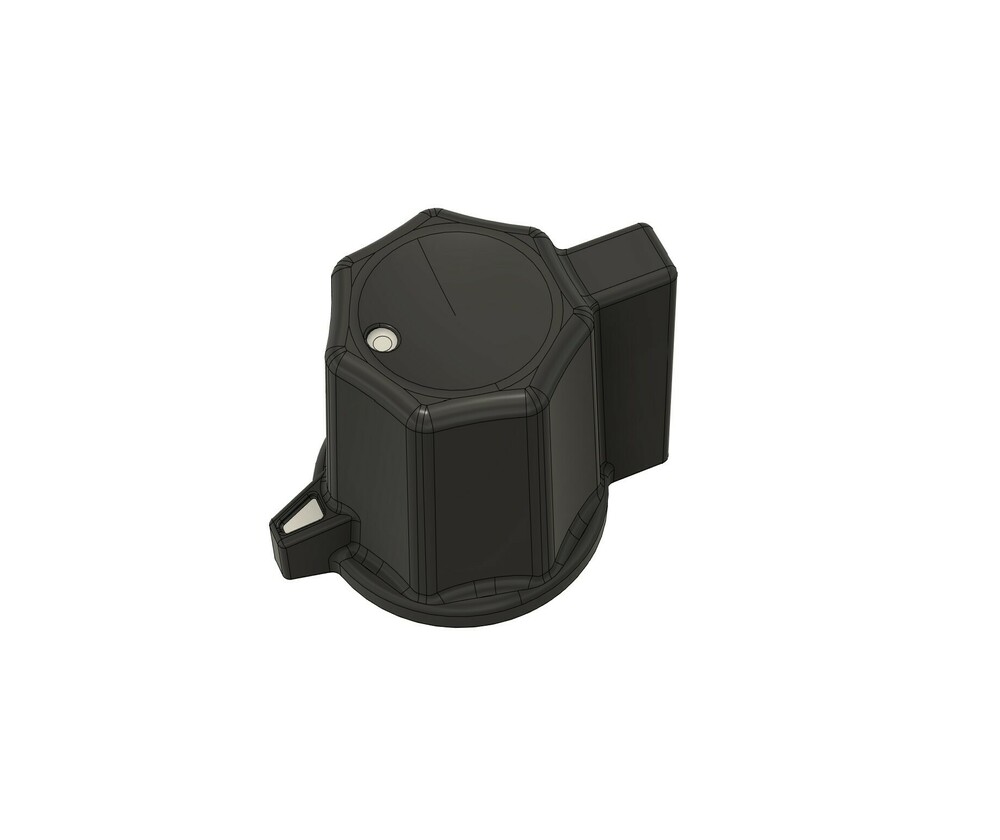

Пытаюсь смоделировать ручку на галетный переключатель. Вроде как более менее похожа, к сожалению когда надо эти ручки фик найдешь.

[Krysnic]

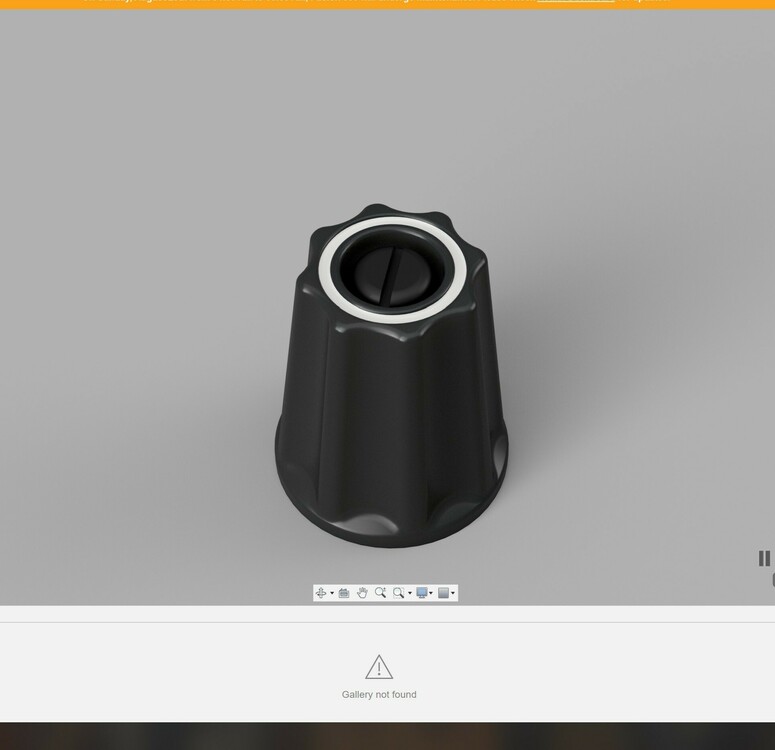

Ручка для потенциометра

[Krysnic]

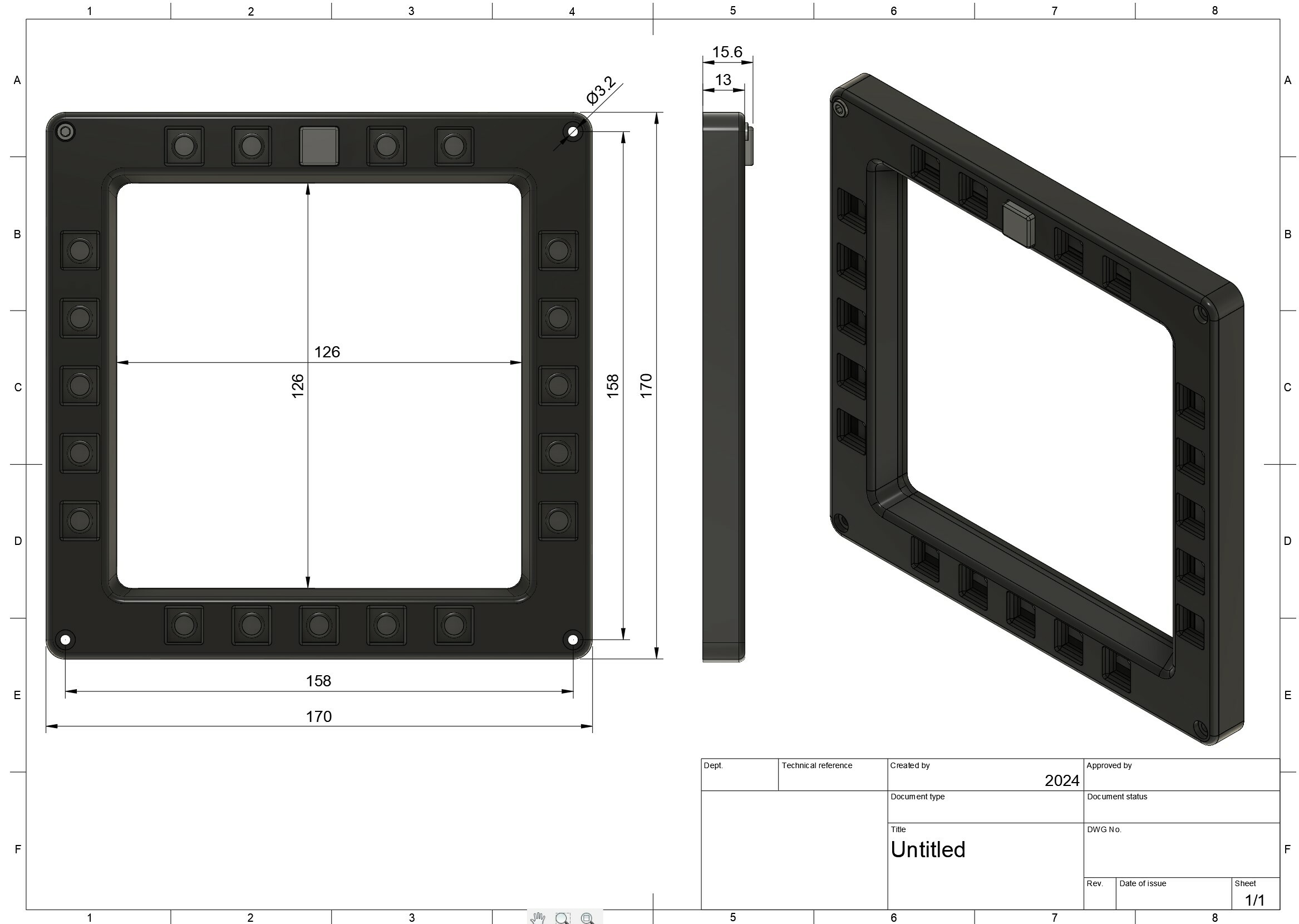

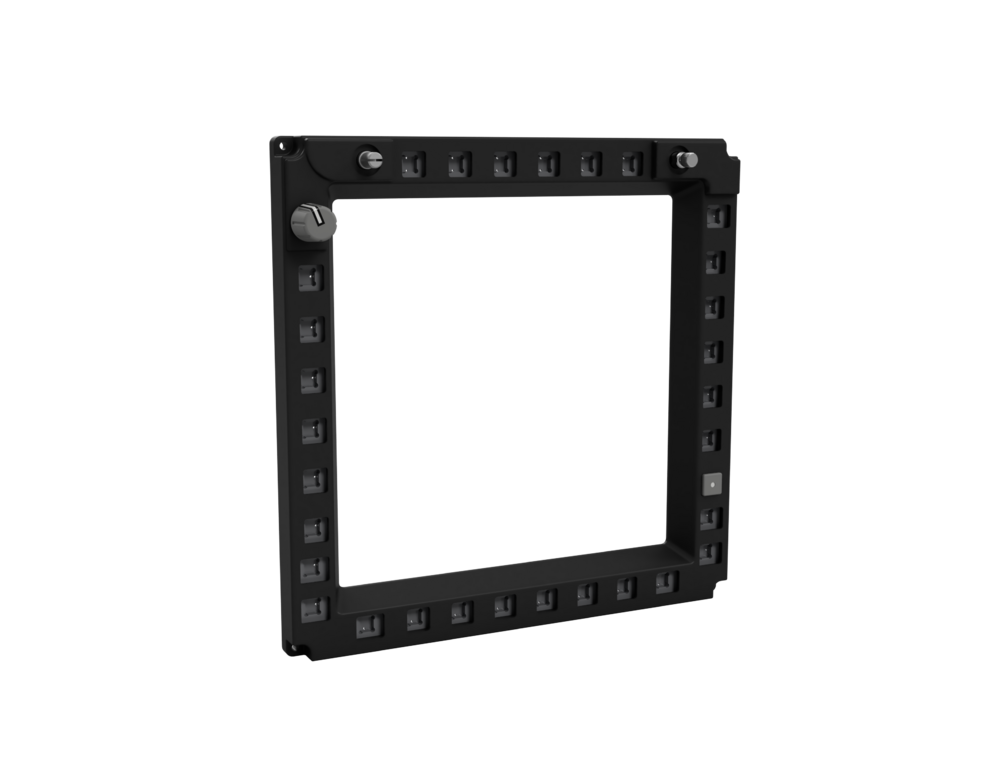

Более менее простая в сборке рамка МФД. Моделировал исходя из простоты в сборке и минимального количества компонентов.

https://cults3d.com/en/3d-model/game/dcs-simple-mfd-ddi-ampcd-bezel

[Krysnic]

Моделирую под настроение, решил сделать индикацию для МиГа. Габариты по корпусу 60*60мм., начало положено.



[Krysnic]

В разработке AH-64D Apache MPD Bezel. В качестве кнопок используются тактовые 6*6*4,3мм с двумя контактами.
