Различные устройства для DCS на 3д принтере и не только.

[TuafGhost]

On 17.08.2023 at 17:42, Krysnic said:

Всё никак руки, МФДешки'yi А-10С'a ulaştırmayı başaramadı.



On 26.01.2024 at 19:10, Krysnic said:

МФД'un bir parçası olarak bir işlem yapmalıyım. Ekonomik ve küçük boyutlu bileşenlere yönelik modeller ve çözümler.

https://cults3d.com/en/3d-model/game/dcs-simple-mfd-ddi-ampcd-bezel



Is there a modified version of this MFD models for the F-16

[Krysnic]

13 hours ago, TuafGhost said:





Is there a modified version of this MFD models for the F-16

No, I did not make the mfd bezel for the f-16.

[Krysnic]

AH-64 MPD доступен для скачивания

https://cults3d.com/en/3d-model/game/dcs-ah-64-mpd-mfd-bezel



[Krysnic]

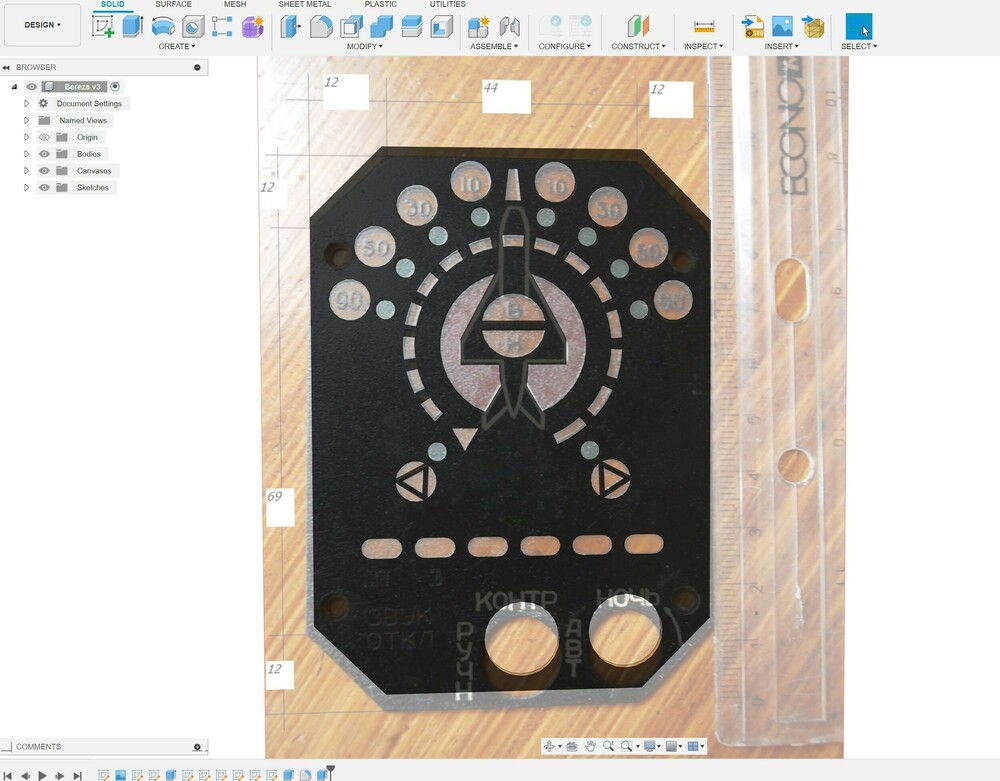

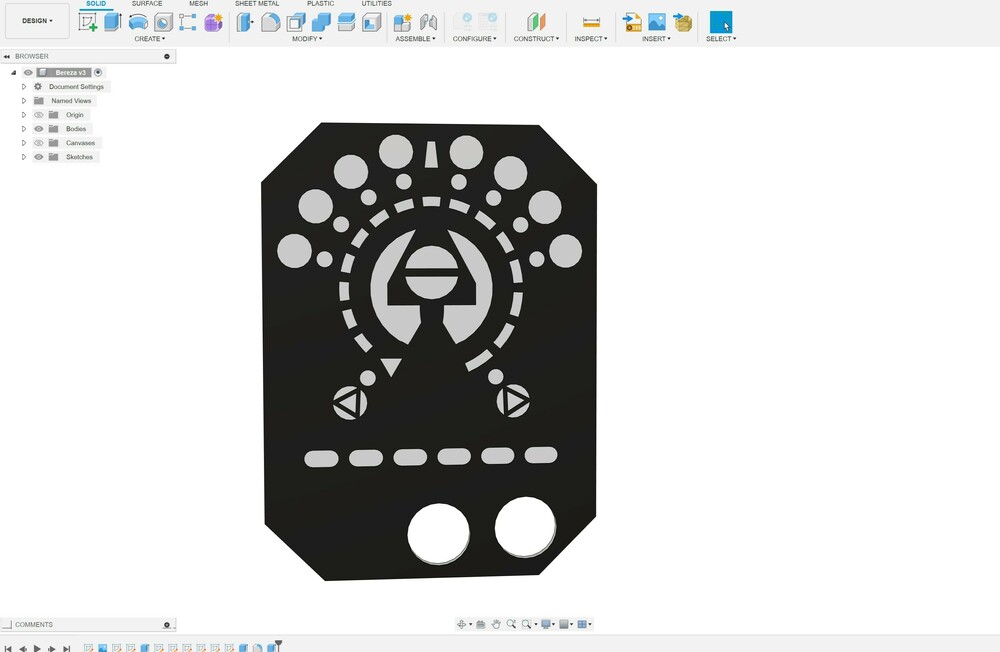

Попробовал смоделировать блок индикации СПО-15. В целом получилось достаточно близко к оригиналу.



[Krysnic]

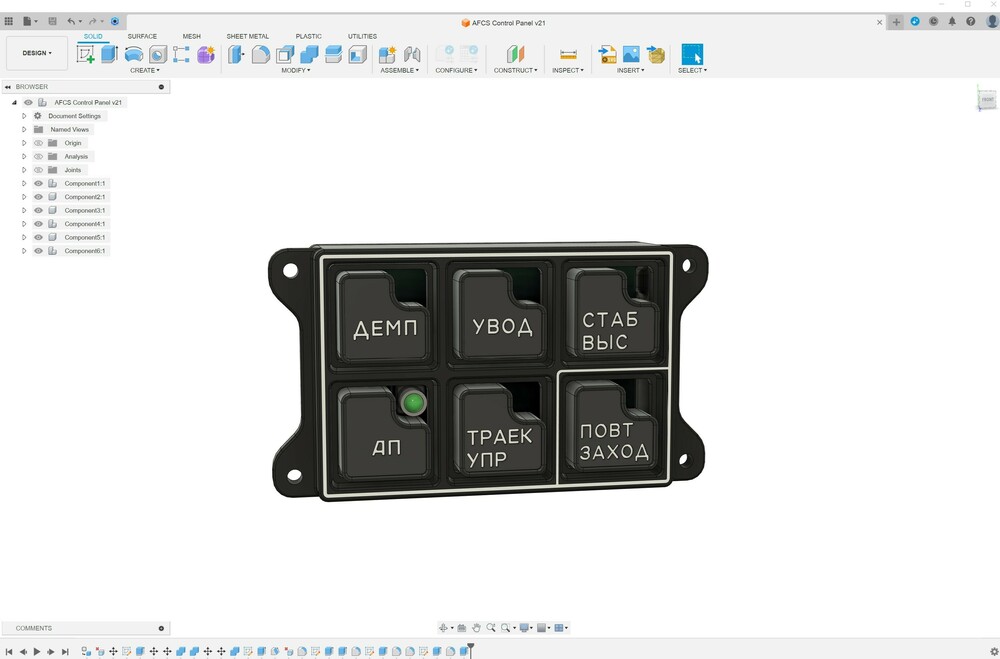

Пульт САУ для МиГ-29

[Krysnic]

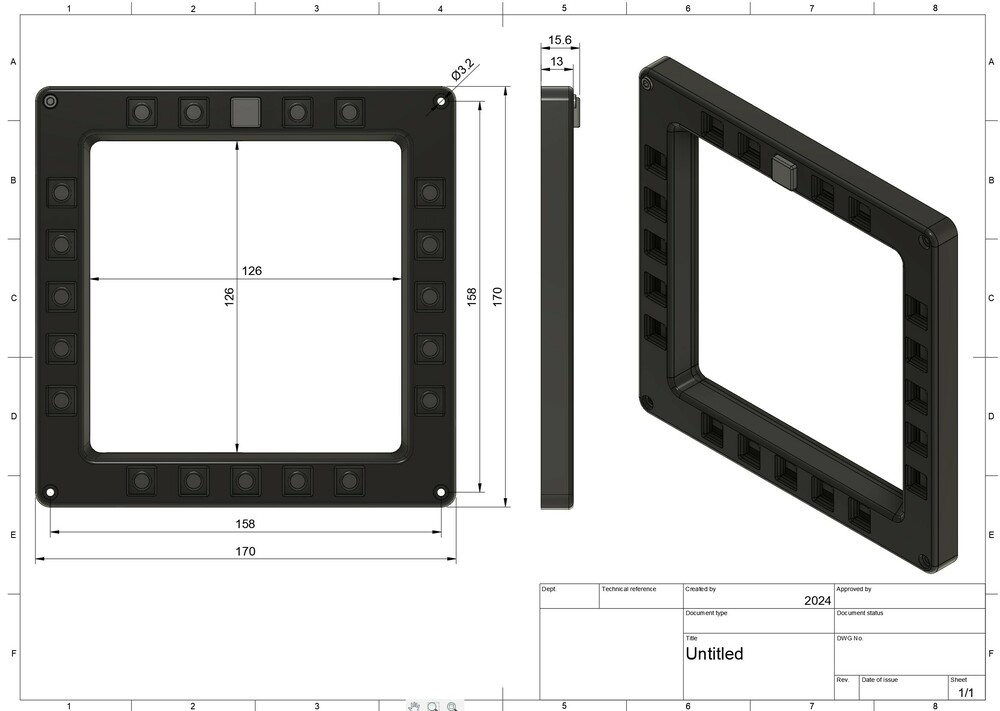

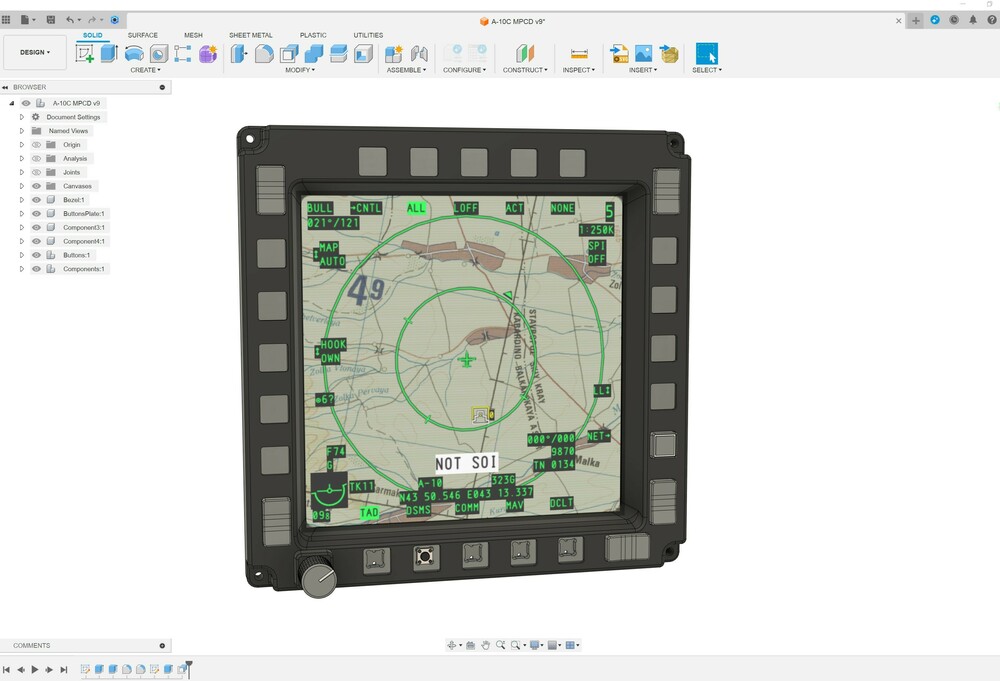

В разработке рамка МФД для А-10С.

[Krysnic]

В разработке F-16 ICP. Как и предыдущие модели это упрощенная версия, без печатных плат, подсветки и т.д.

[USSR_Rik]

Ручка-крутилка под большой палец для STECS, удобнее, чем родная ребристая. К тому же, позволяет тактильно понять, в каком положении ось. PETG.





ручка STECS 5.STL

[Krysnic]

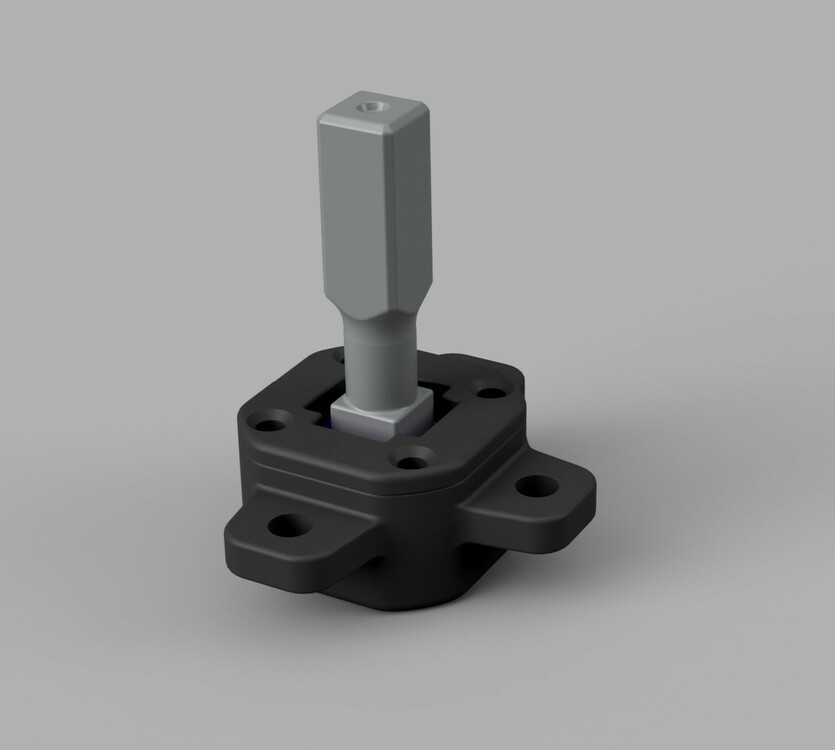

Пытаюсь сделать 4-х позиционный переключатель (dobber switch). Но чтобы угол отклонения был примерно как у Otto T4-CN211N.

Вроде бы все получается, но нужно еще дорабатывать и решить несколько проблем. Корпус конечно получается не маленький, по крайней мере

места хватает.

Так же пытаюсь сделать новое регулировочное колесо. У которого будет регулировка усилия и плавный ход. В предыдущем к сожалению с этим были проблемы.

[Krysnic]

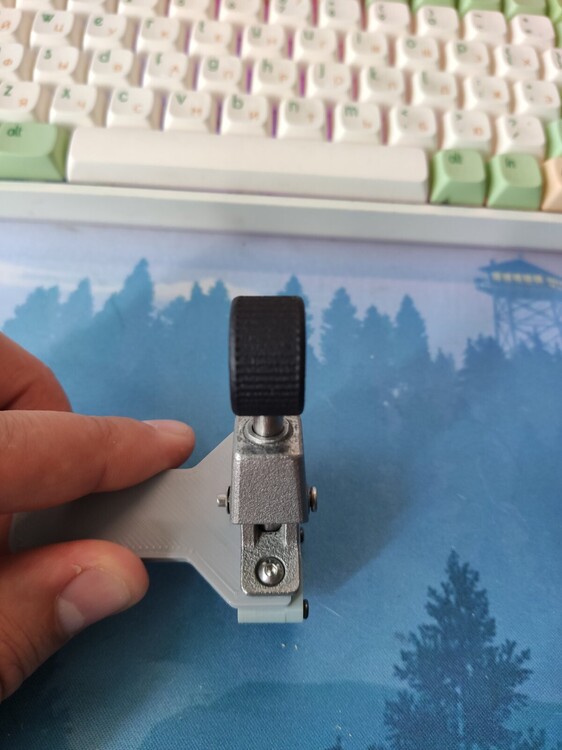

Первые тесты переключателя. Еще планируется установка пружины на штоке, в тесте ее нет но даже так возврат в центр работает.

Угол отклонения пока точно не могу сказать, на модели где то 14", а на практике где то 10". Но все равно по сравнению с обычной хаткой

разница огромная.

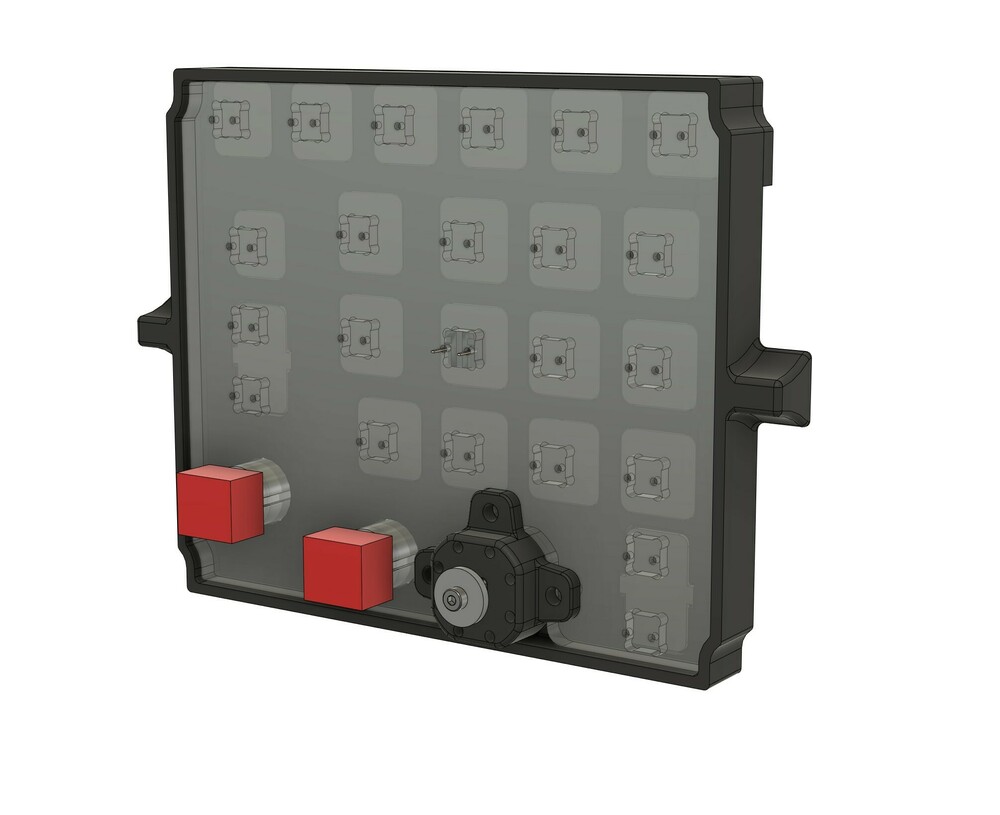

А пока продолжаю проектировать саму ICP. Кнопки делаю под под печать на фотополимерном принтере, опять же надо распечатывать и проверять как пропечатывается текст.  Спроектировал новые регулировочные колеса, жду детали для сборки прототипа. Теперь датчики выведены наружу, датчики те же AS5600.

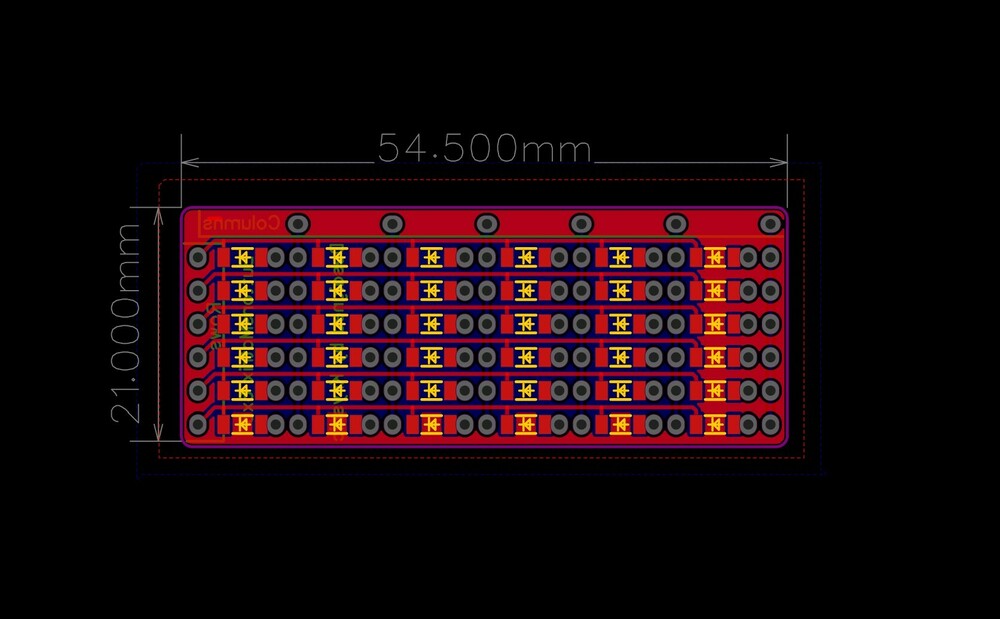

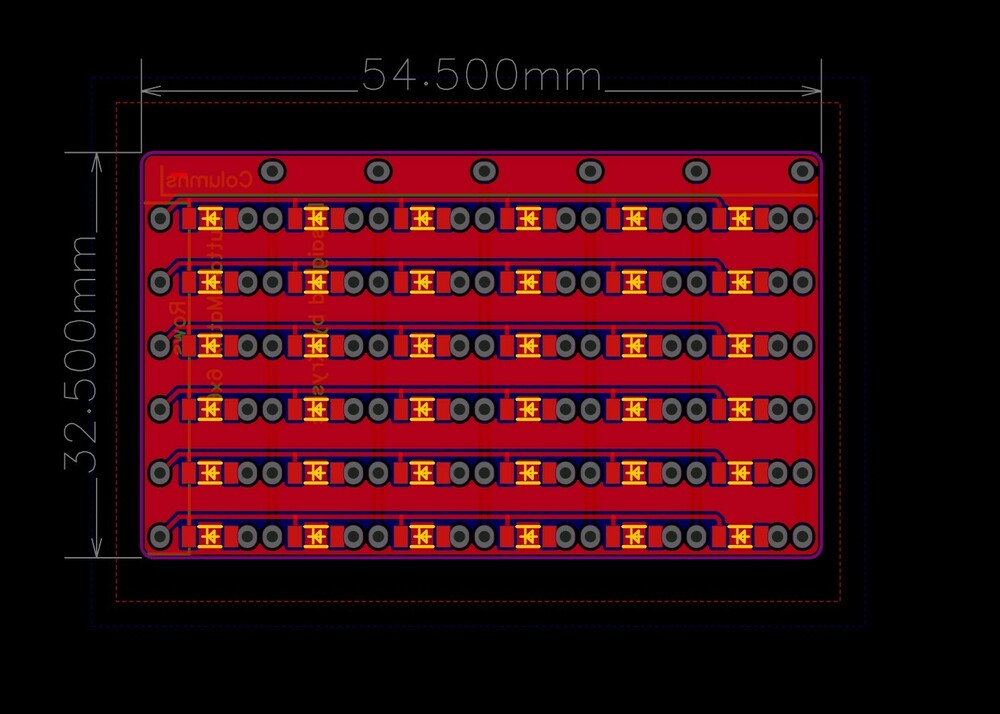

Так же развел пару диодных матриц. Для облегчения подключения кнопок можно заказать диодную матрицу и подключать кнопки к ней.

Либо заказать платки со сдвиговыми регистрами и подключать кнопки к ним.



Edited March 23, 2024 by Krysnic

[Krysnic]

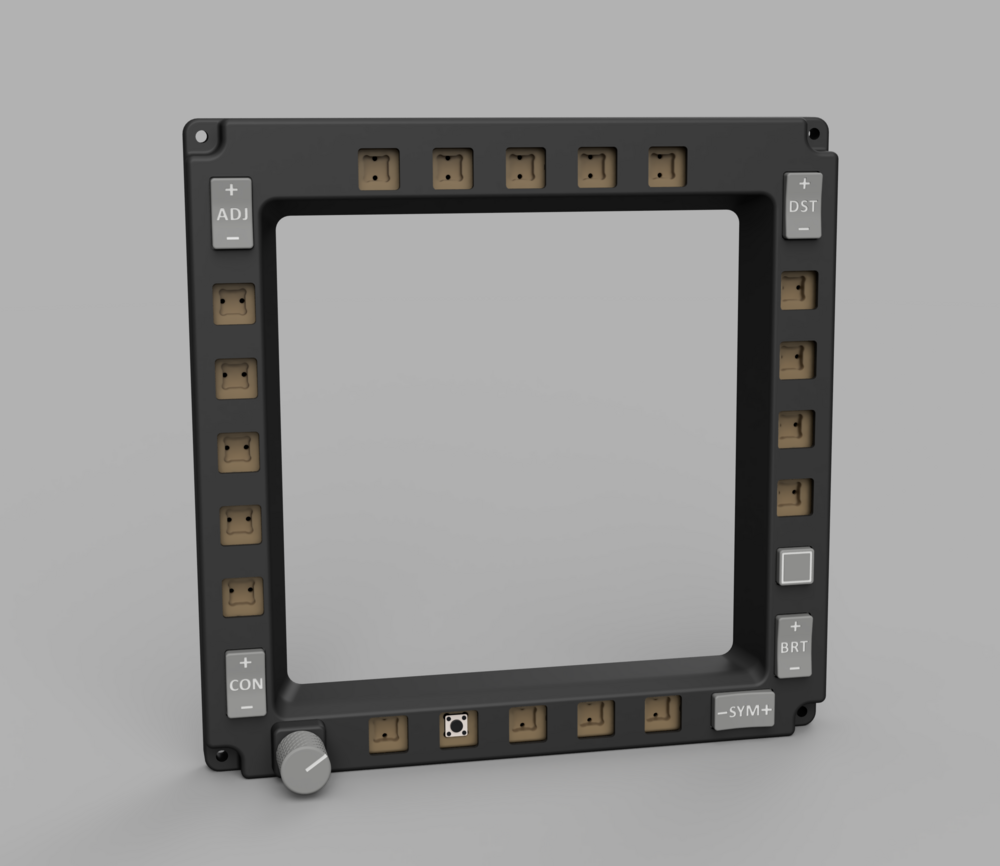

A-10С MFD доступна для скачивания

https://cults3d.com/en/3d-model/game/dcs-a-10c-mpcd-mfd-bezel

[Krysnic]

Тест нового потенциометра для ICP. По сравнению с предыдущей версией, датчик вынесен наружу, большее количество необходимых деталей.

Но вместе с тем не требуется подгонка пластиковых частей для их сборки, колесо вращается с легким усилием и собирается это все легко. Есть еще моменты над которыми следует поработать, но результат радует.



[Krysnic]

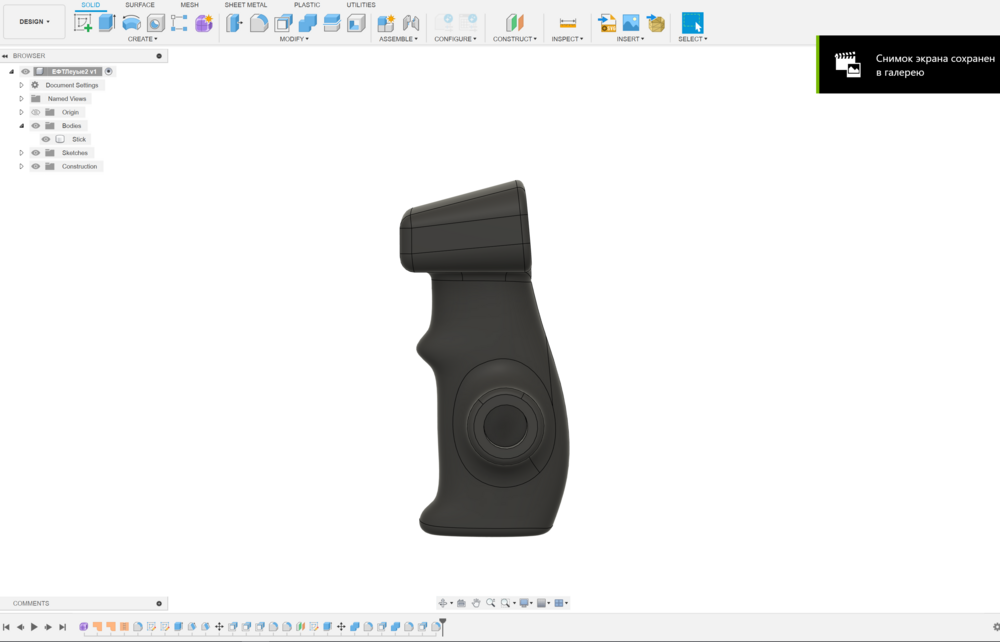

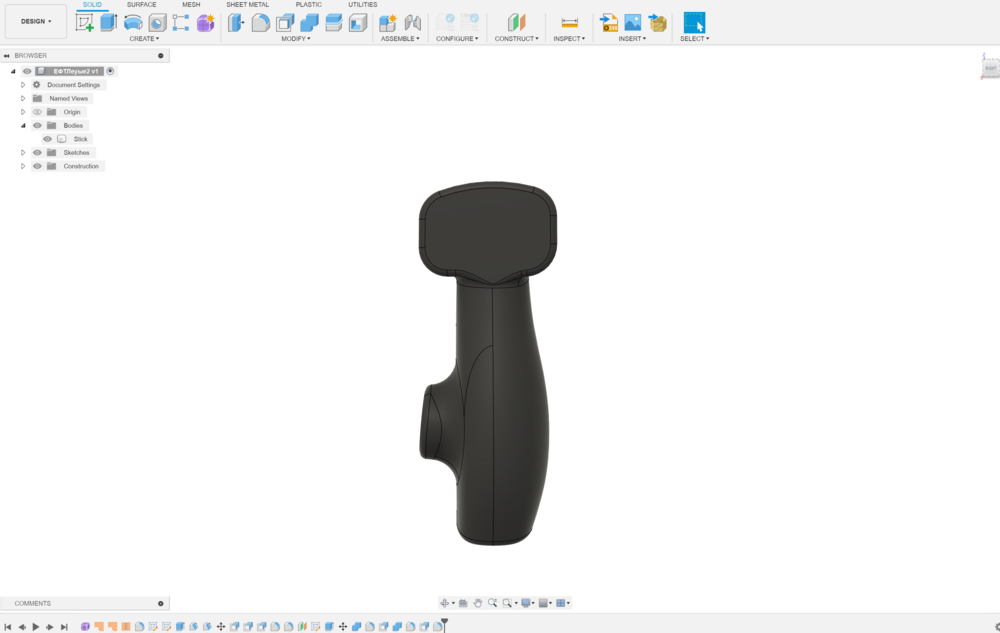

Пытаюсь смоделировать рукоять для пульта управления прицелом танка.



[Krysnic]

Скульптор из меня так себе, распечатал макет для проверки эргономики. Ну более менее нормально в руке лежит, но по-хорошему нужно работать над эргономикой.

Немного скорректировал модель, сделал наплыв под большой палец, хз все это надо постоянно печатать и проверять эргономику.

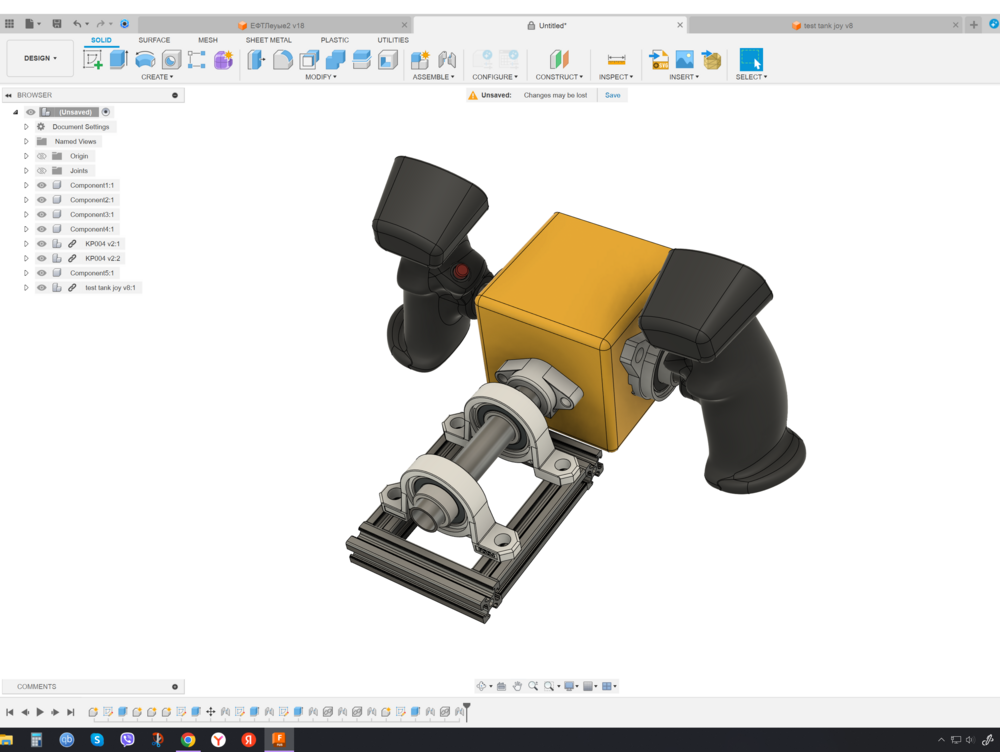

Для примерки сделал сборку как это должно выглядеть.



[ДУБЛЁР]

В 24.04.2024 в 21:46, Krysnic сказал:

хз все это надо постоянно печатать и проверять эргономику

Я бы в данном случае макеты для проверки эргономики изготавливал из какого-нибудь пластичного материала: глина, пластилин. А уже потом бы, обмерив удачный экземпляр, моделировал в CAD.



[Krysnic]

2 hours ago, ДУБЛЁР said:

Я бы в данном случае макеты для проверки эргономики изготавливал из какого-нибудь пластичного материала: глина, пластилин. А уже потом бы, обмерив удачный экземпляр, моделировал в CAD.



Да, скульптурный пластилин легко купить. Но чтобы вылепить что то вменяемое тоже нужно обладать навыками и должен быть какой-никакой инструмент.

[Krysnic]

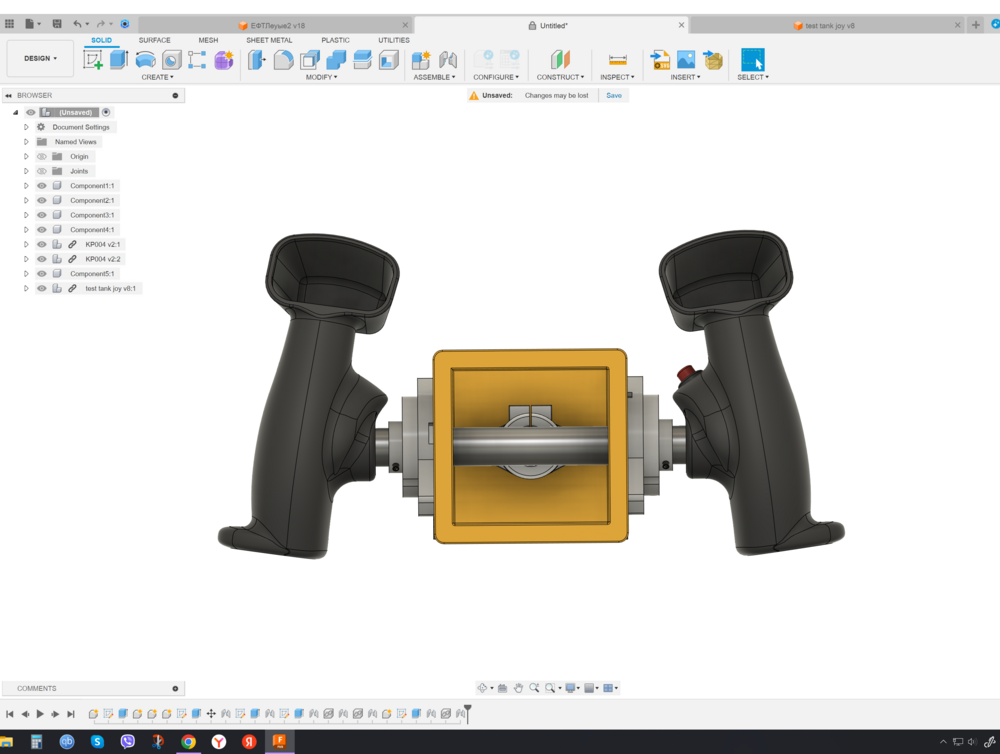

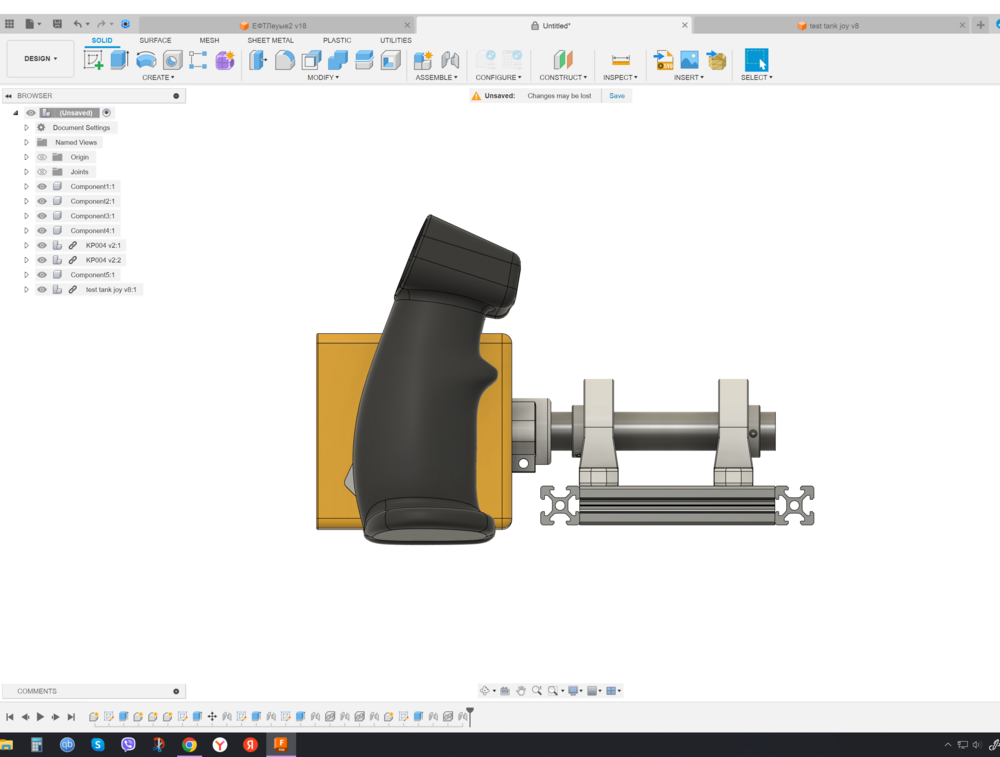

Примерно так это и будет выглядеть. Желтый "куб" для примерки, в итоге будет собираться конструкция из рамок напечатанных на принтере.

Остается придумать как лучше сделать загрузку ну и дальше пилить ручки.

[Krysnic]

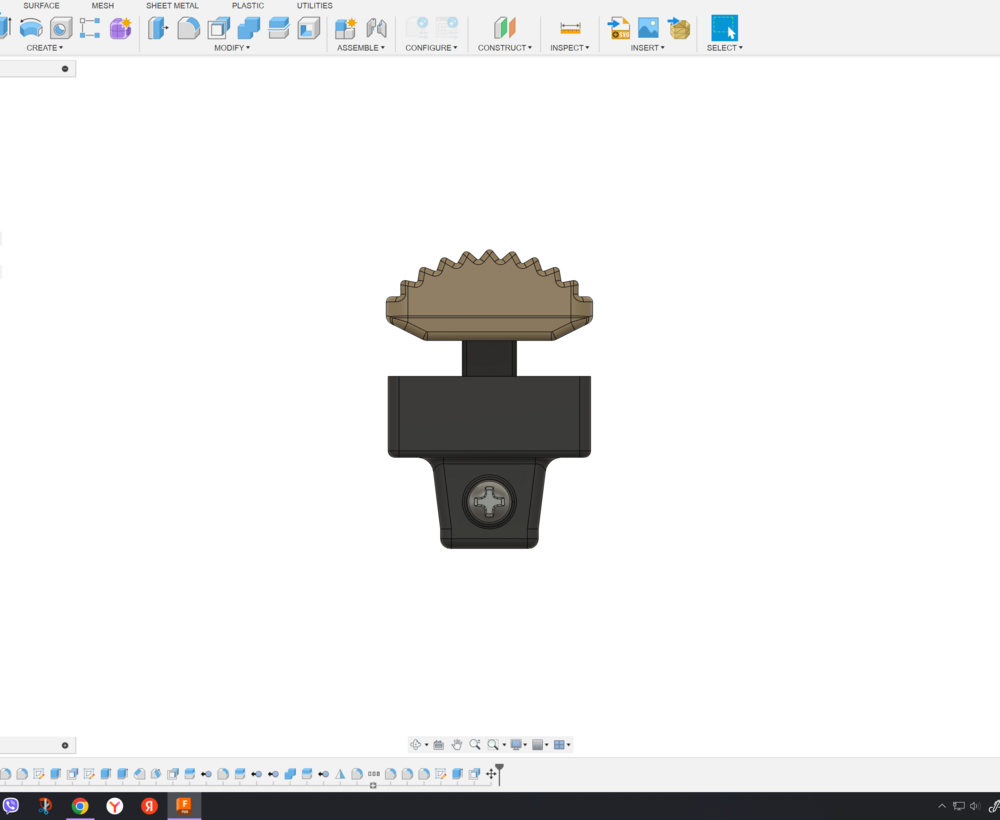

Выкладываю в общий доступ файлы регулирующего маховика(колеса) для ICP F-16. В новой ревизии колесо вращается плавно с усилием, отсутствуют какие либо люфты.

https://cults3d.com/en/3d-model/game/dcs-f-16c-icp-thumbwheel-potentiometer-abelnaitrod





[Krysnic]

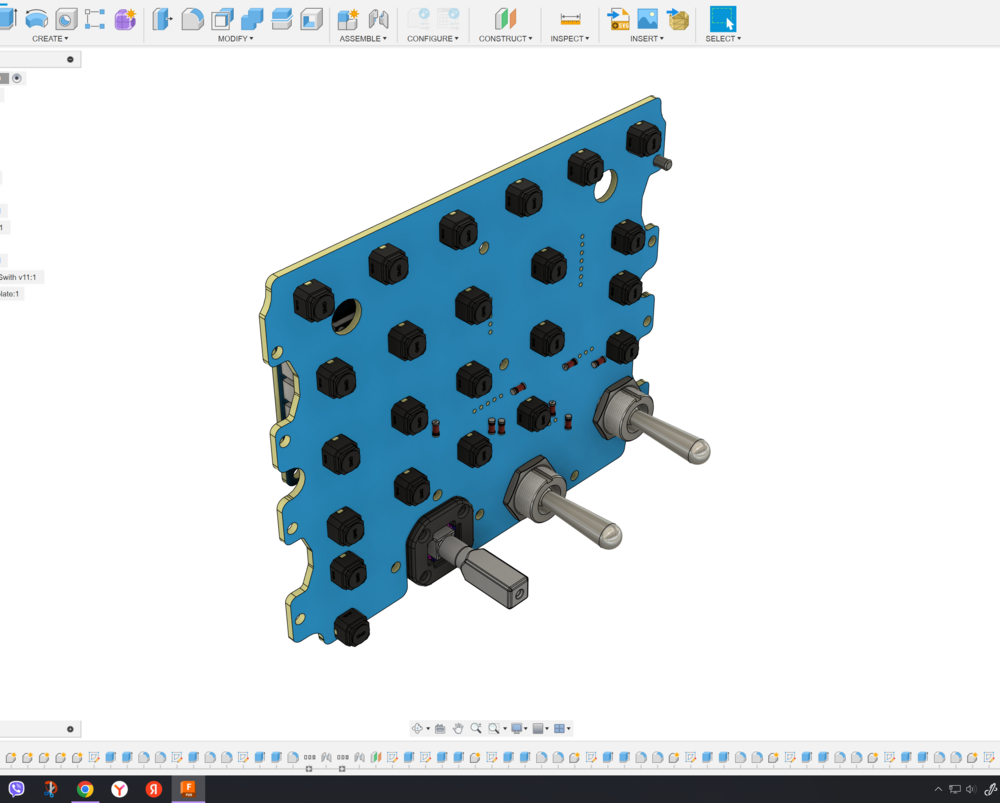

Обновление по ICP, в целом все готово, дальше будет видно.



[Krysnic]

Сделал для тестов 2-х позиционный переключатель на основе кнопок SKPMBHE010. Тот же dobber switch сделан на их основе. Для ICP я так же делал печатную плату с использованием данных кнопок.

Больший ход кнопки дает больший угол отклонения и упругий сдвиг при нажатии.



[Krysnic]

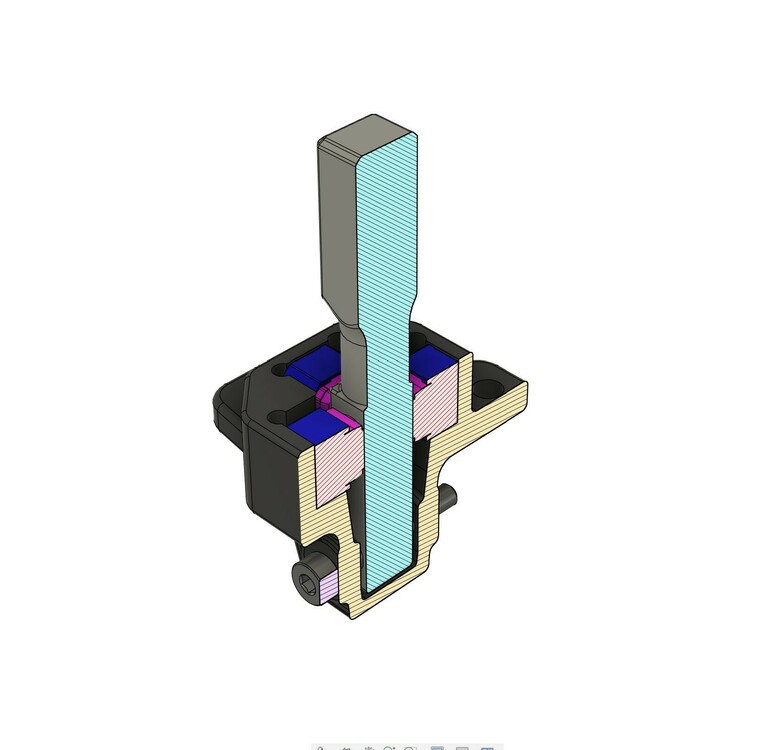

Выложил в открытый доступ файлы для 4-х позиционного переключателя он же Trim switch dobber switch.

https://cults3d.com/en/3d-model/game/dcs-f-16c-icp-trim-switch-dobber-switch



[Krysnic]

Часть пришедших деталей

[Krysnic]

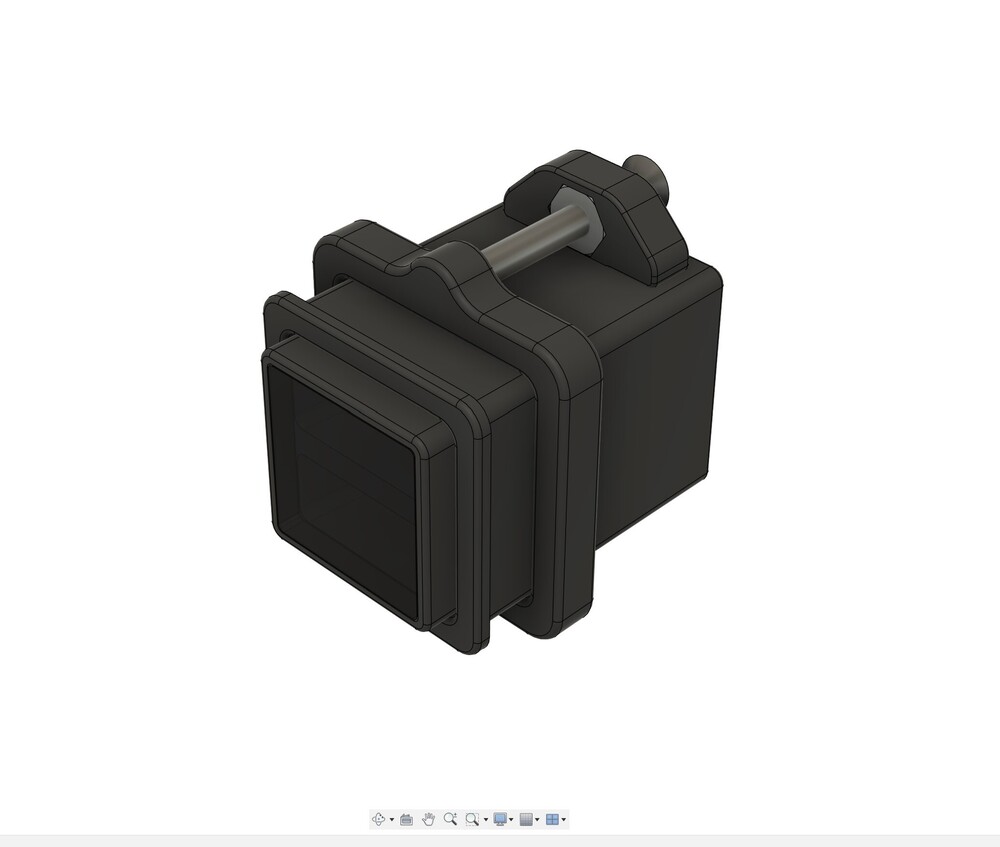

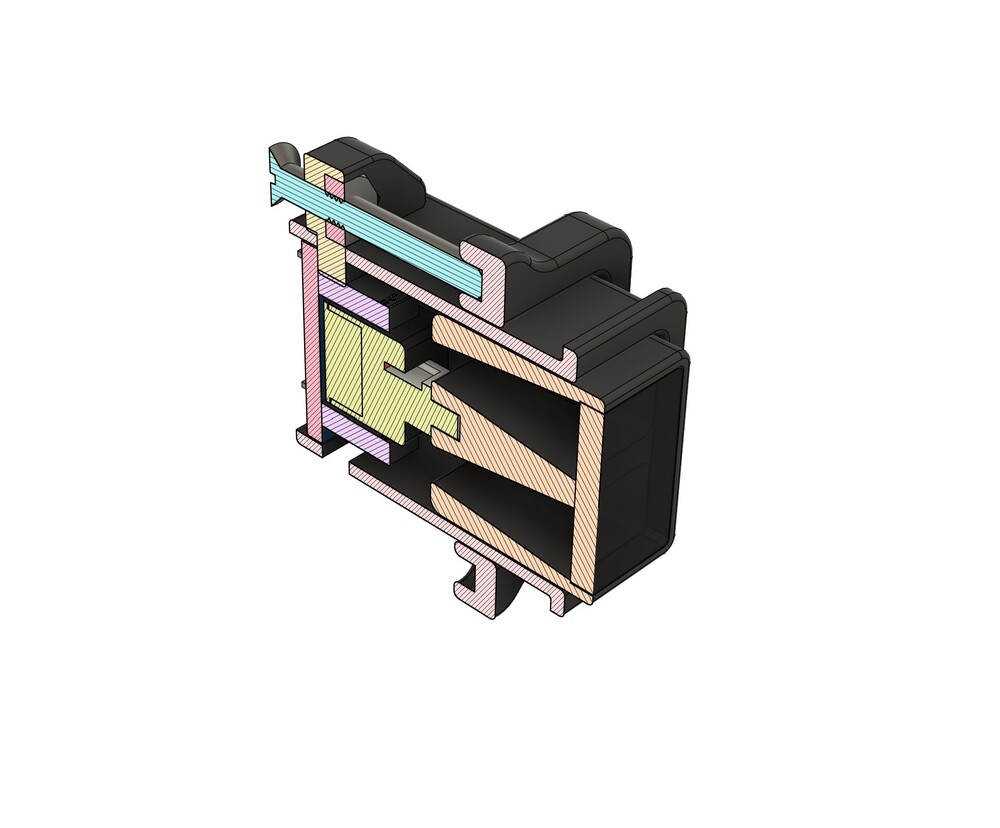

Сделал модель korry switch на основе модели от Santi Luib III - SL3 Simulations. Высота кнопки 29мм, распечатал модель нажимается без проблем.

Печатную плату сделал, основная проблема это нарезать индикаторы из листа поликарбоната. Для этого лучше всего использовать СО2 лазер.



[Krysnic]

Подогнал стальные детальки, все стало на свои места. Напечатал корпус с кнопками, кнопки нажимаются рычаг движется всё как и задумывалось.

Деньги потрачены не впустую, это радует. Еще нужно немного обработать и сделать холодное воронение.



[Krysnic]

Собрал кран шасси и протестировал в игре
