СПО Л006ЛМ на Миг29 (9-12)

[суховей]

9 минут назад, Katmandu сказал:

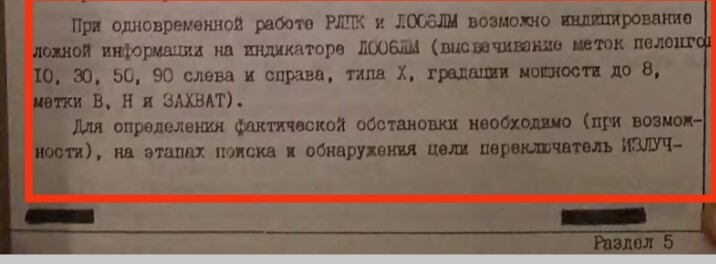

По памяти, понятно. С другой стороны, вопросы можно и снять - суть применения ясна, в воздушном бою отключать (Спасибо!!! Хоть и разбились розовые очки, но истина дороже).

Но я все же послушал бы ответ на свой вопрос

https://forum.dcs.world/topic/379731-spo-l006lm-na-mig29-9-12/page/5/#findComment-5705766



[MA_VMF]

2 часа назад, Кош сказал:

Абсолютная уверенность что они смоделированы нереалистично. Разрабочики это даже признают.

но ничего с этим не сделали, пока что

[Katmandu]

С RWR F-14 что-то пытались изобразить

Quote

Spoiler

Процедуры/логика:

- Четыре датчика/антенны для диапазонов радаров сопровождения и бортовых радаров.

- Угол обзора каждой антенны составляет ~180° (или чуть больше) и представляет собой практически идеальный конус.

- Чувствительность на краях конуса значительно ниже, чем в центре.

- Когда мы получаем сообщение от DCS об излучении, мы моделируем сигнал, который он генерирует в каждом датчике. Это включает такие факторы, как расстояние от излучателя (затухание), угол прихода для каждой антенны, шум и другие случайные флуктуации амплитуды сигнала.

- С этого момента мы рассматриваем сигнал так, как будто нам неизвестны истинные параметры излучателя, и используем только информацию от эмулированных датчиков (предыдущий шаг).

- Мы берём амплитуду сигнала с каждого датчика, применяем к нему фильтрацию шума, объединяем и восстанавливаем направление угрозы.

- Затем восстановленное направление вместе с сигнатурой сигнала сравнивается со списком уже отображаемых угроз. Если мы находим коррелирующий объект, мы обновляем его направление. В противном случае мы создаём новую угрозу и сообщаем о ней звуком «новый парень».

Некоторые последствия описанной выше процедуры и ряд других особенностей:

- Отсутствие слепых зон. Однако, если объект находится непосредственно над или под объектом, он должен быть значительно ближе (по сравнению с горизонтальной плоскостью), чтобы преодолеть пороговое значение SNR.

- Направление реконструируется в двумерной плоскости (локальной системе отсчёта самолёта). Для угроз, находящихся значительно за пределами этой плоскости, реконструированное направление может быть неточным и обычно смещается к 12, 3, 6 или 9 часам от истинного положения.

- Точность восстановления направления повышается с уменьшением расстояния от источника. Для режимов сканирования источника (RWS/TWS) она составляет около 10–15° (среднеквадратичное отклонение).

– Для источников в режимах сканирования возможна ошибочная ассоциация известной угрозы с новым сигналом, что случается довольно часто, особенно на больших расстояниях. Это может привести к:

а) появлению на дисплее ложных угроз (фантомов), что более вероятно, если вы или угроза совершаете манёвры;

б) объединению группы из двух или более угроз одного типа в одну. Например, группа из двух Су-27, летящих в тесном строю и одновременно сканирующих своими радарами, может отображаться на экране как одна цифра «29», пока они не сблизятся.

– Неисправность/повреждение одной антенны/датчика не делает вас полностью слепым в этом направлении, поскольку две соседние антенны должны по-прежнему покрывать эту область. Однако отсутствие этого датчика делает процедуру восстановления направления очень неточной, и весьма вероятно, что некоторые угрозы будут смещены более чем на 90°.

По сравнению со стандартным RWR от DCS:

- Полностью новый, полностью написанный код.

- Эмуляция антенны/электроники.

- Реконструкция угроз с использованием эмулированных сигналов.

- Расширение информации, получаемой от движка, за счёт большей детализации (режимы радара, наведение ракет, шум и т. д.).

- Отсутствие слепых зон.

- Несовершенство, как и должно быть в настоящем устройстве, а не в глазах бога.

a) Некоторые слабые радары могут появляться с опозданием.

b) Направления будут неточными.

c) Будет сложнее оценить количество угроз одного типа, когда они образуют группу.

d) Вы будете получать предупреждения о пуске не только тогда, когда являетесь целью ракеты. Например, при полёте в тесном строю с напарником; если противник запускает по вашему напарнику оружие, такое как AIM-7 или SA-6, вы также можете получить предупреждение о пуске от этой угрозы.

- Подробные сведения об отказах/повреждениях.

Ещё один момент, который следует учитывать при использовании RWR, заключается в том, что антенны движутся вместе с управляющими поверхностями, а это означает, что изображение RWR будет смещаться, подобно тому, как при манёвре самолёта изображение RWR будет смещаться вместе с ним (и может отображать ошибочные контакты). Это требует дополнительных навыков пилота для снятия показаний RWR в нужный момент (на уровне земли) во время манёвра, чтобы поддерживать точную посадку, а также внимания, чтобы выявлять неверные показания в промежутках.



https://forum.dcs.world/topic/201135-no-bug-rwr-jester-picking-up-launches-on-other-aircraft/#comment-3821581
