СПО Л006ЛМ на Миг29 (9-12)

[суховей]

В 12.10.2025 в 23:48, суховей сказал:

Была когда то ветка на ЕД форуме - "реальность" вроде называлась. Там была тема по СУ-25 с реальным лётчиком грача под ником KUSLIN вроде бы.

Его спрашивали про работу берёзы. ЕМНИП он тоже говорил, что берёза показывала все что угодно, и обычно лётчики отключали её т.к. пищит и только мешает.

Вспоминая березу из горячих скал, когда излучало много угроз со всех направлений её было и правда тяжело понять.

У меня похоже сработал эффект Манделы. KUSLIN не говорил, что берёза плохо работает и её выключали. Это писал Fighter29 в своих ранних постах.

Вот что  KUSLIN говорил:

Надо сказать,что СПО хотя и имеет в кабине силуэтик МиГ-21 !! - работает очень эффективно. Летчику выдается информация не только направление ,плоскость (верх - низ ),захват но и "теоретический " пуск по самолету... Ложные срабатывания часто бывают в районе аэродрома ,где очень много мощного РЛ облучения...

Спойлер



 PS.

Этот мой пост для того, чтобы подкорректировать свои слова ранее.

И я понимаю, что на су-25 нет радара и слова лётчика грача не касаются отключения СПО в ППС при работе с РЛС.

А вот чего они касаются -это ложные срабатывания. У меня сложилось стойкое ощущение, что лётчикам просто трудно читать индикацию СПО в сложной радиолокационной обстановке и они могут воспринимать её как ложную.

Edited Sunday at 05:35 AM by суховей

[суховей]

В 13.10.2025 в 11:50, Fighter29 сказал:

Сразу при входе в зону боя при велючении СПО получаешь набор звуковых и световых хаотичных эффектов, и если там еще не один самолет а пара или две и еще у тебя ведомый , то эта цветомузыка еще веселее.

А этот набор звуковых и световых эффектов в момент включения СПО случайно не самотестирование СПО?

В DCS FF МиГ-29 при включении СПО тоже сначала идет набор звуковых и световых эффектов... дальше береза успокаивается. Также, при полёте строем, если ведомый светит радаром, то ведущий может сойти с ума от звуков СПО.

У берёзы на МиГ-29 не интуитивное отображение угроз в сложной радиолокационной обстановке. Но при этом она не отключается в ППС при работе со своей РЛС, Вы это подтверждали.

Почему же ЕД упорно доказывает обратное...

[FAB999]

21 час назад, muffler сказал:



почитал в переводе  в общем я понял для себя что ребята ни чего не поняли в схеме бланкирования Л006ЛМ и решили ни чего не делать (совершенству видимо настал предел)    С чего взяли что бланкирующий сигнал с Н019 длительностью 40мс ,почему не 22 мкс как на С3М или не 0.2 мкс как начальная фаза импульса, я так и не понял

[Кош]

5 часов назад, FAB999 сказал:

почитал в переводе  в общем я понял для себя что ребята ни чего не поняли в схеме бланкирования Л006ЛМ и решили ни чего не делать (совершенству видимо настал предел)    С чего взяли что бланкирующий сигнал с Н019 длительностью 40мс ,почему не 22 мкс как на С3М или не 0.2 мкс как начальная фаза импульса, я так и не понял

40 микросекунд они заявляют период смены сортировки самой СПО - она там переключает фильтры чтобы решить туда угрозу закинуть или сюда. Откуда эта цифра неизвестно. На бланкирование от рлс это не влияет так как импульсы с рлс, но как мне кажется не бьется с сортировкой истребителей-"тинэйджеров" в их категорию.

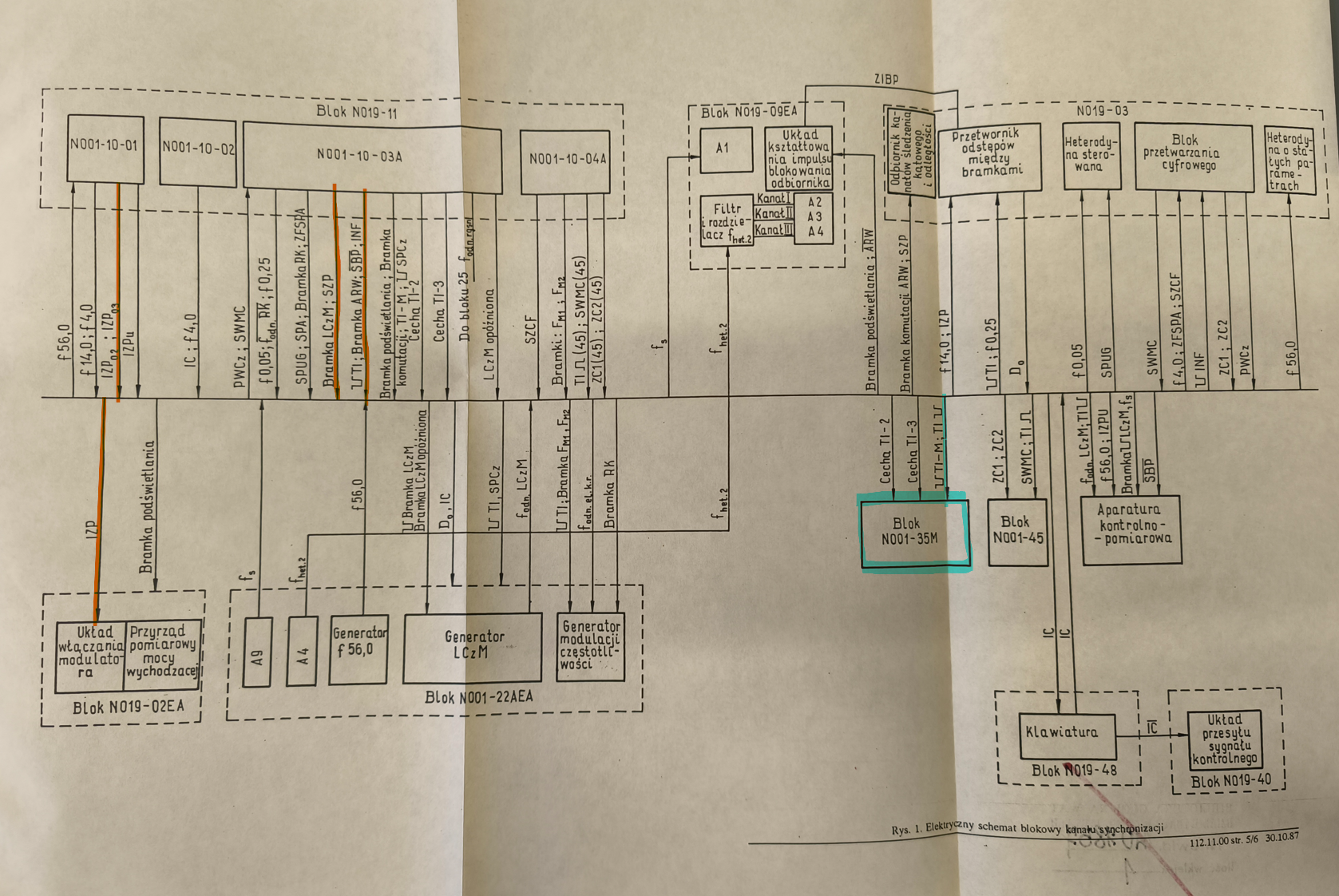

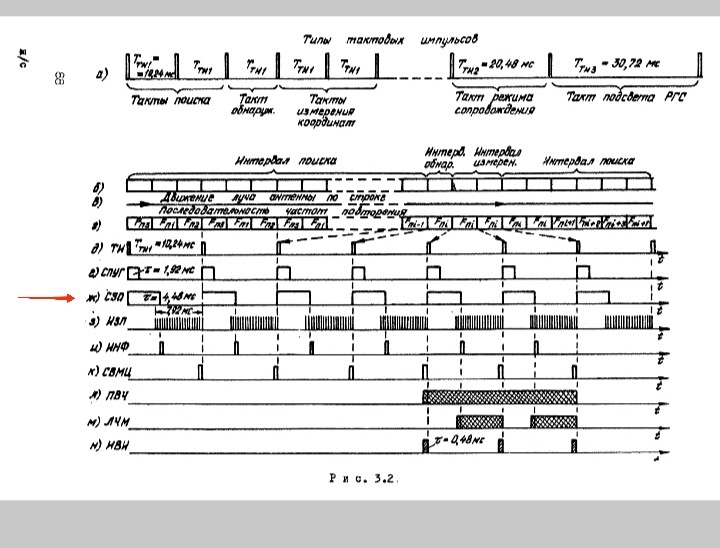

Я пытаюсь собрать в кучу все временные диаграммы сигналов синхронизатора, это непросто.

[Кош]

7 часов назад, FAB999 сказал:

почитал в переводе  в общем я понял для себя что ребята ни чего не поняли в схеме бланкирования Л006ЛМ и решили ни чего не делать (совершенству видимо настал предел)    С чего взяли что бланкирующий сигнал с Н019 длительностью 40мс ,почему не 22 мкс как на С3М или не 0.2 мкс как начальная фаза импульса, я так и не понял

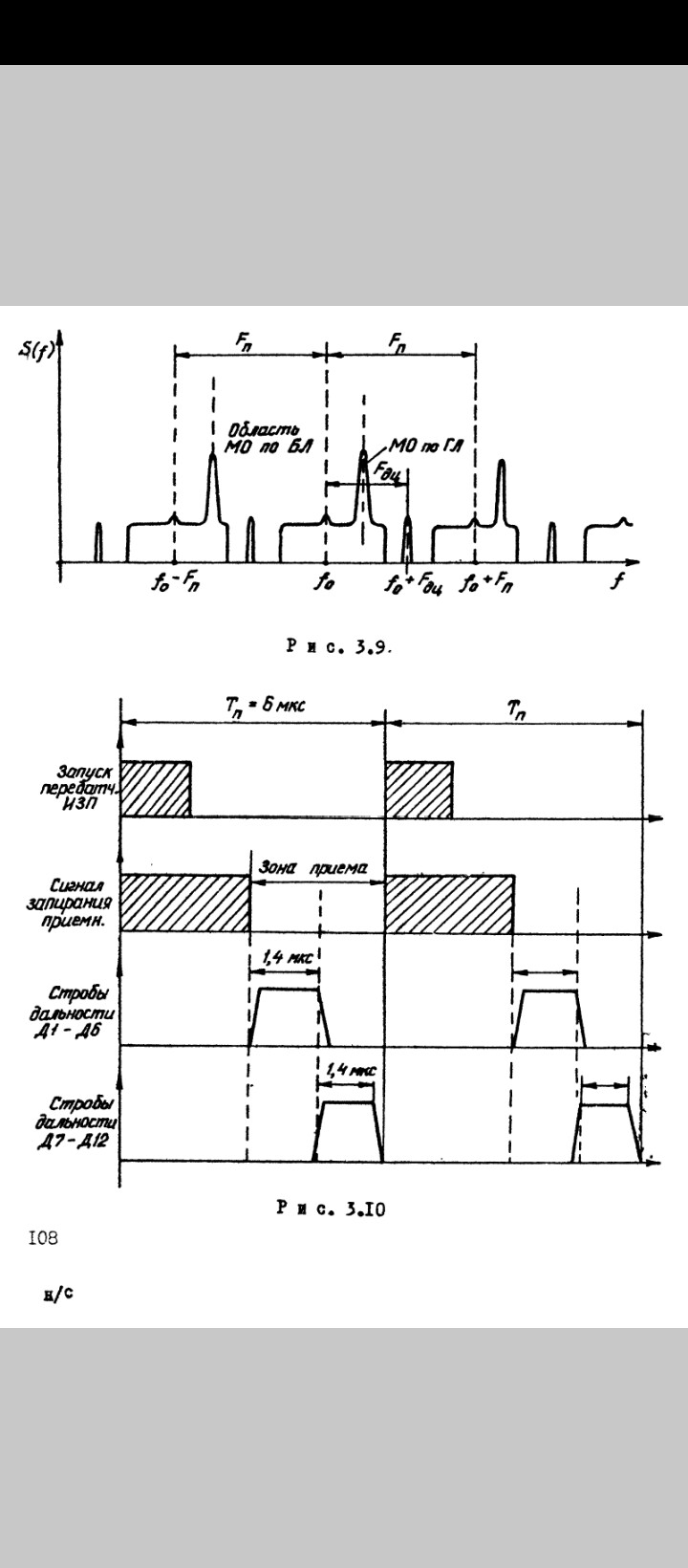

У вас есть что-то ясно показывающее временное соотношение сигналов ИЗП и РК1?

[Katmandu]

On 10/17/2025 at 1:07 PM, FAB999 said:

увы нет !

но походу я нашел чем руководствуются разработчики сделав ВЫКЛЮЧЕНИЕ СПО при включении БРЛС     см регламент от 82го года с дополнением за 85й

PS

хотя эксплуатанты говорят что светится как новогодняя елка ,что свидетельствует не о выключении ,а о не правильном согласовании  Н019 с Л006



Спасибо!

[суховей]

11 часов назад, Katmandu сказал:

Спасибо!

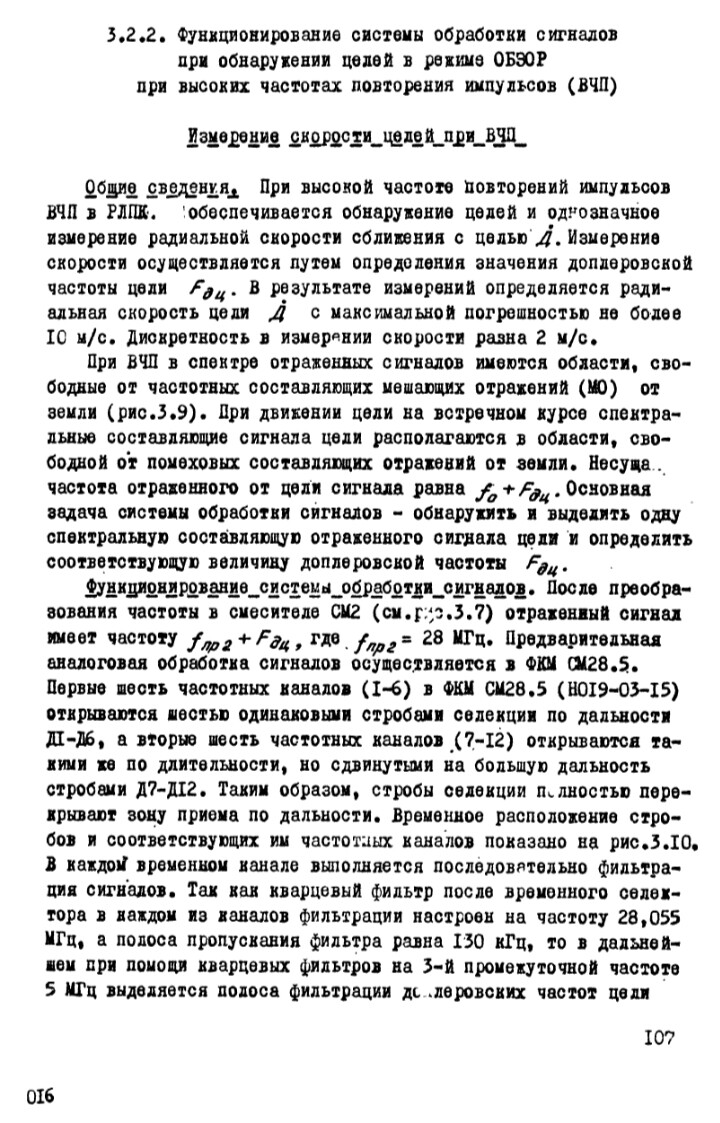

А кто нибудь может пояснить за первый диапазон? Это излучение ВЧП (HPRF) ?

Из учебника по СПО существует определение двух поддиапазонов:

Спойлер

Спойлер

И я не совсем понял перевод на эту тему последнего объяснения ЕД- т.к. на МиГ-29 нет переключателя "автомат-диапазон I, II", то схема определения поддиапазонов все же работает или нет?

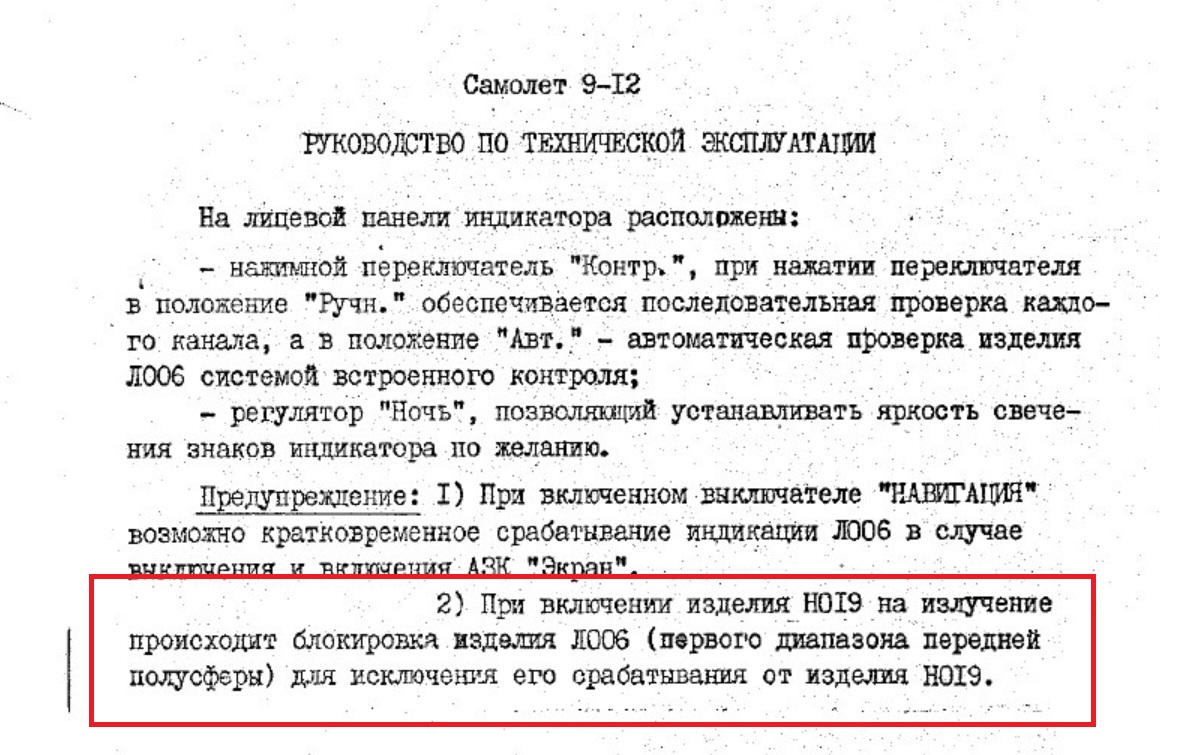

Ну и фразу из РТЭ "Происходит блокировка изделия Л-006...для исключения его срабатывания от изделия..." можно интерпретировать не только как:

 "Блокировка СПО в ППС на все время работы с РЛС",

но и как:

"Блокировка СПО в ППС на время прохождения сигнала запрета от РЛС" (см. последний абзац  страницы учебника по СПО под вторым спойлером) .

Edited 10 hours ago by суховей
