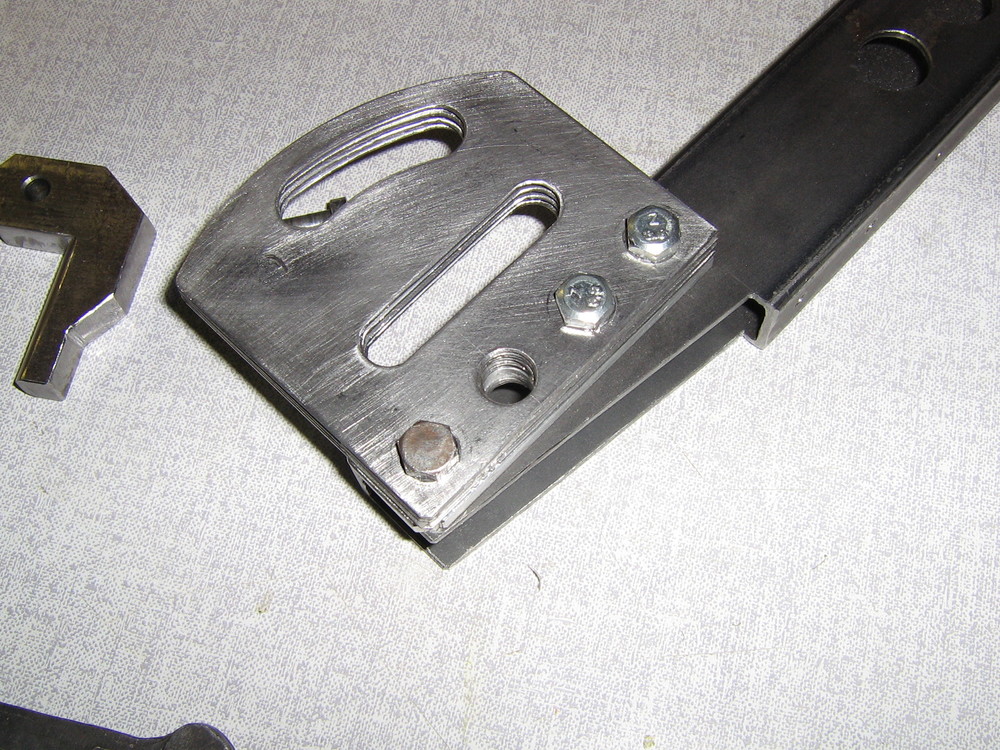

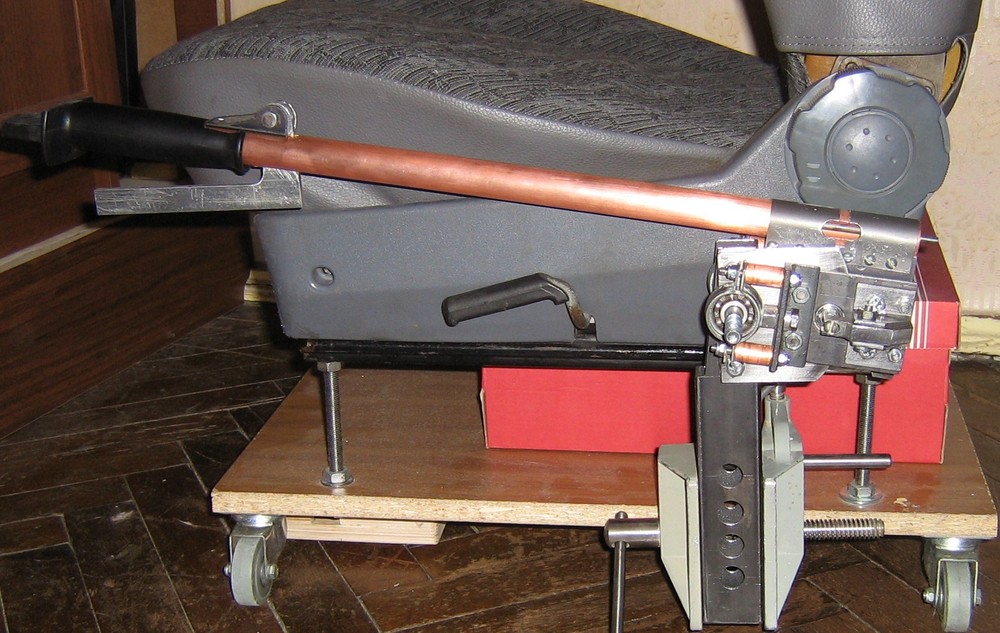

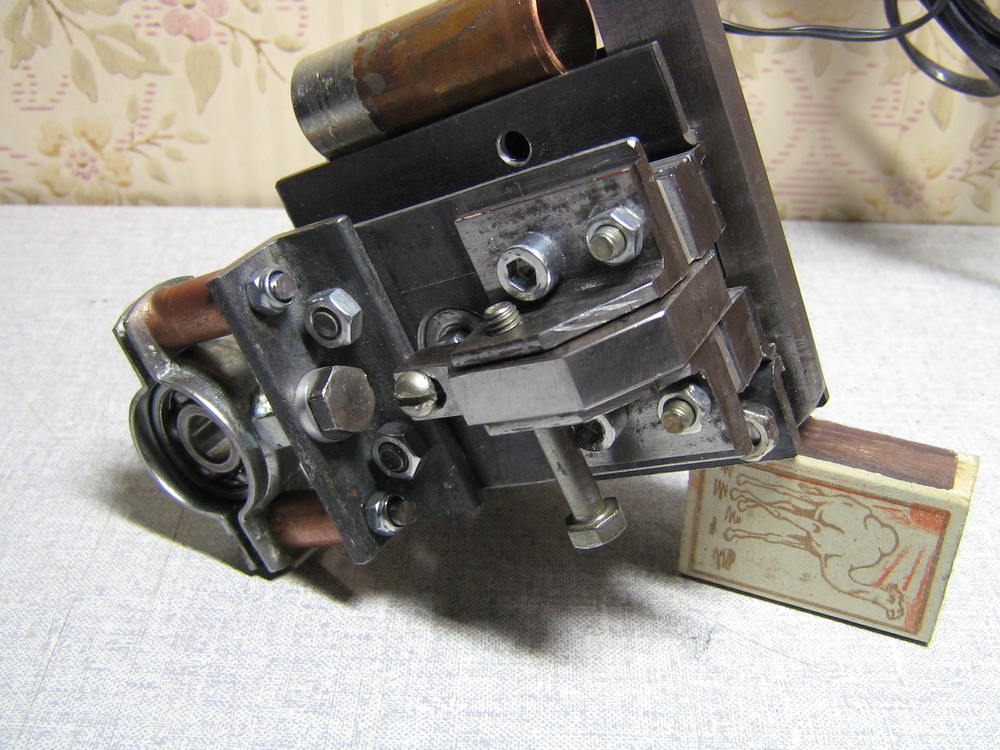

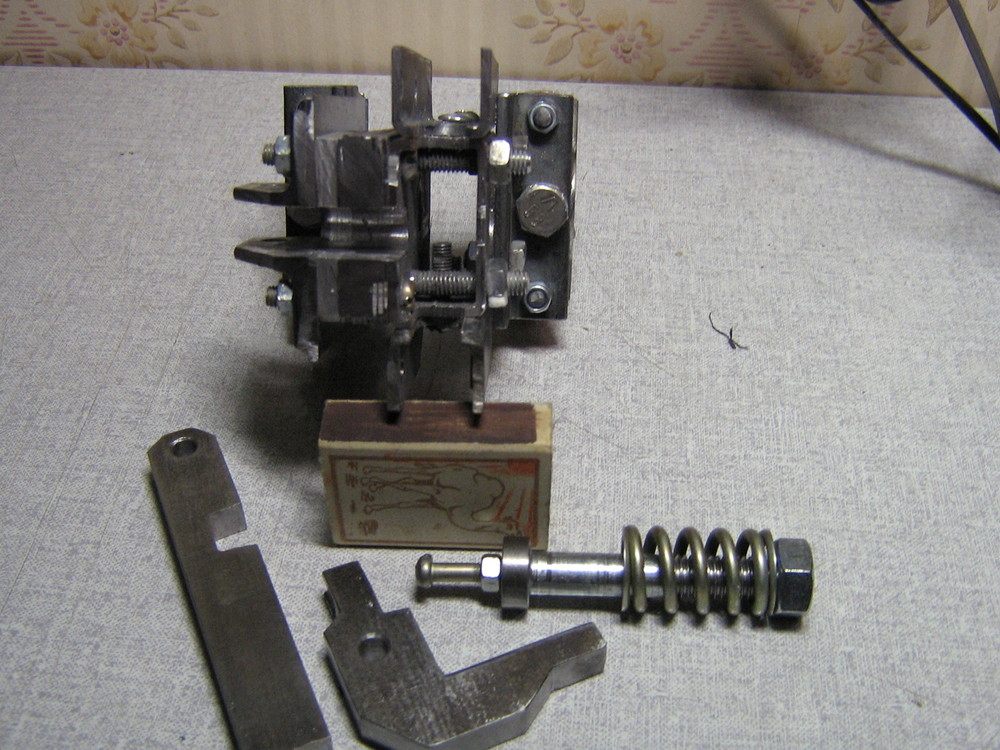

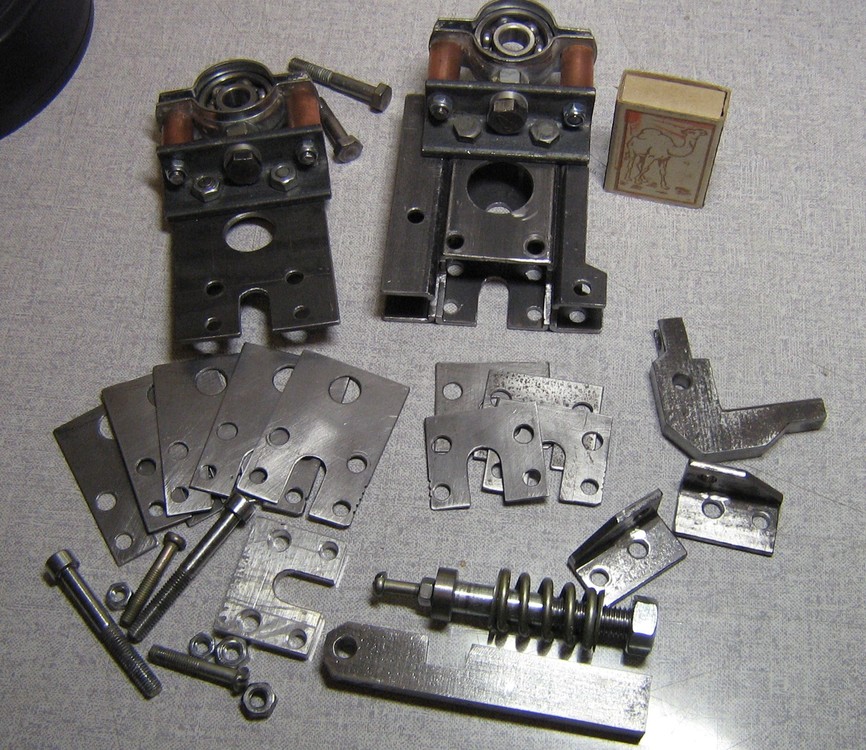

U053 Posted January 16, 2012 Posted January 16, 2012 Вот такая вещь родилась в процессе отработки узлов и характеристик фрикциона.В какой-то момент сумма изготовленного превысила некий порог и стало жалко разбирать.Решил доделать.А полученные характеристики пошли по назначению. Но вот с размерами "головы" пока проблема.Если кто может помочь-буду очень благодарен.
Eponsky_bot Posted January 16, 2012 Posted January 16, 2012 :thumbup: а стопор РОШа работит? :) Gigabyte Z690 UD DDR4 /i9-12900KF /DDR4 Kingston CL18 128GB 3600MHz/ Palit GeForce RTX 3070 Ti GameRock 8GB /Corsair HX1200 1200W DCS A-10C Обучающий урок "Концепция HOTAS" (RU) DCS P-51D Руководство пилота Обучающие миссии для Ми-8 (Радиооборудование)
U053 Posted January 16, 2012 Author Posted January 16, 2012 (edited) Для этого и делалось.Вернее-это стенд. А Вас бы коллега(по РОФу,тут я не очень летаю) пораспрашивать по применению рычажков и прочего на Акуле. Edited January 16, 2012 by U053
Eponsky_bot Posted January 16, 2012 Posted January 16, 2012 Для этого и делалось.Вернее-это стенд. А Вас бы коллега(по РОФу,тут я не очень летаю) пораспрашивать по применению рычажков и прочего на Акуле. А что там ? :) Gigabyte Z690 UD DDR4 /i9-12900KF /DDR4 Kingston CL18 128GB 3600MHz/ Palit GeForce RTX 3070 Ti GameRock 8GB /Corsair HX1200 1200W DCS A-10C Обучающий урок "Концепция HOTAS" (RU) DCS P-51D Руководство пилота Обучающие миссии для Ми-8 (Радиооборудование)
U053 Posted January 16, 2012 Author Posted January 16, 2012 А что там ? :) Ну вот планирую РРУДы сделать переключателями:вверх/вниз.Или надо обязательно оси?
Eponsky_bot Posted January 16, 2012 Posted January 16, 2012 (edited) Ну вот планирую РРУДы сделать переключателями:вверх/вниз.Или надо обязательно оси? Вообще желательно оси, это будет актуально на случай отказа одного из двитателей, или отказе электронного регулятора оборотов. Плюс более чуткое поведение вертолета. Я иногда при превышении скорости, более 300 км\ч , использую как раз руды . (позволяет сохранить скорость и даже разогнаться выше допустимого) та же очень полезно при снижении. Кстати если переключателями то там нужно 4 положения. Edited January 16, 2012 by Eponsky_bot Gigabyte Z690 UD DDR4 /i9-12900KF /DDR4 Kingston CL18 128GB 3600MHz/ Palit GeForce RTX 3070 Ti GameRock 8GB /Corsair HX1200 1200W DCS A-10C Обучающий урок "Концепция HOTAS" (RU) DCS P-51D Руководство пилота Обучающие миссии для Ми-8 (Радиооборудование)
U053 Posted January 16, 2012 Author Posted January 16, 2012 Да,они переключателями(кнопками) перебрасываются в следующее положение-там фиксаторы положений.Последовательно.И при отказе спокойно в одно нажатие уходят на пониженные обороты.
Eponsky_bot Posted January 16, 2012 Posted January 16, 2012 Да,они переключателями(кнопками) перебрасываются в следующее положение-там фиксаторы положений.Последовательно.И при отказе спокойно в одно нажатие уходят на пониженные обороты. ну там могут понадобиться и промежуточные положения. Я лично буду себе делать оси. ;) Gigabyte Z690 UD DDR4 /i9-12900KF /DDR4 Kingston CL18 128GB 3600MHz/ Palit GeForce RTX 3070 Ti GameRock 8GB /Corsair HX1200 1200W DCS A-10C Обучающий урок "Концепция HOTAS" (RU) DCS P-51D Руководство пилота Обучающие миссии для Ми-8 (Радиооборудование)
U053 Posted January 16, 2012 Author Posted January 16, 2012 Понятно.Буду лепить и то и другое.Спасибо.
Baur Posted January 16, 2012 Posted January 16, 2012 Парни, у кого-нить есть точные размеры "башки" РОШ ЧА? ---------- Head Designer ---------- [sIGPIC][/sIGPIC]
Toster83 Posted January 17, 2012 Posted January 17, 2012 Хм, у меня есть вариант через знакомого в Киеве пульт РОШа Ми-24В измерить...
ProfessorRider Posted January 17, 2012 Posted January 17, 2012 Не точные, но мне понравилось http://forums.eagle.ru/showthread.php?t=27270&page=46
ED Team USSR_Rik Posted January 17, 2012 ED Team Posted January 17, 2012 (edited) Не точные, но мне понравилось"Безумству храбрых...". Для таких вещей есть простая штука, которая называется Лазерно-утюжная технология изготовления печатных плат. Проводники и зазоры в несколько десятых миллиметра несложно делаются дома на коленке. PS Ссылка ведет меня не на ту страницу, видимо (у меня включено отображать по 40 постов). Но почитал ветку и проникся - парню респектище! Edited January 17, 2012 by USSR_Rik Men may keep a sort of level of good, but no man has ever been able to keep on one level of evil. That road goes down and down. Можно держаться на одном уровне добра, но никому и никогда не удавалось удержаться на одном уровне зла. Эта дорога ведёт вниз и вниз. G.K. Chesterton DCS World 2.5: Часто задаваемые вопросы
U053 Posted January 17, 2012 Author Posted January 17, 2012 (edited) Не точные, но мне понравилось Спасибо за ссылочку! Интересно,насколько соответствует его чертеж(или не его-не разобрался)? Edited January 17, 2012 by U053
ED Team LISA Posted January 17, 2012 ED Team Posted January 17, 2012 вот тут были размеры РОШа ка-27: http://forums.eagle.ru/showthread.php?t=80744&page=2
Baur Posted January 17, 2012 Posted January 17, 2012 Для таких вещей есть простая штука, которая называется Лазерно-утюжная технология изготовления печатных плат.Чтой то я не понял причём тут лазерно-утюжная технология изготовления печатных плат? С этим то у нас проблем нет. ВОт этот чертёж по крупнее есть? http://img360.imageshack.us/img360/9836/collectivebox2600959lx3.jpg ---------- Head Designer ---------- [sIGPIC][/sIGPIC]
U053 Posted January 17, 2012 Author Posted January 17, 2012 (edited) А Ты уверен,что это натуральная?Он ее для Сокола специально чертил. Edited January 17, 2012 by U053
ED Team USSR_Rik Posted January 17, 2012 ED Team Posted January 17, 2012 Чтой то я не понял причём тут лазерно-утюжная технология изготовления печатных плат? С этим то у нас проблем нет. Потому что приведенная ProfessorRider ссылка привела меня на страничку с вот этим ужасом: http://img255.imageshack.us/img255/1303/ffbamplifierpcb006.jpg Men may keep a sort of level of good, but no man has ever been able to keep on one level of evil. That road goes down and down. Можно держаться на одном уровне добра, но никому и никогда не удавалось удержаться на одном уровне зла. Эта дорога ведёт вниз и вниз. G.K. Chesterton DCS World 2.5: Часто задаваемые вопросы
kreml Posted January 18, 2012 Posted January 18, 2012 Вот еще по РОШу и РУДам, человек на заказ делает. http://www.avsim.ru/forum/topic/122673-ruchka-napominaushaya-rosh-vertolyota-ka-50/ НЕТ ВОБЛЕ!
Eponsky_bot Posted January 18, 2012 Posted January 18, 2012 Господа , а то знает, как называются тумблеры которые в одну сторону с фиксацией, а в другую нет. и где купить? :) Gigabyte Z690 UD DDR4 /i9-12900KF /DDR4 Kingston CL18 128GB 3600MHz/ Palit GeForce RTX 3070 Ti GameRock 8GB /Corsair HX1200 1200W DCS A-10C Обучающий урок "Концепция HOTAS" (RU) DCS P-51D Руководство пилота Обучающие миссии для Ми-8 (Радиооборудование)
Baur Posted January 18, 2012 Posted January 18, 2012 Вот еще по РОШу и РУДам, человек на заказ делает. http://www.avsim.ru/forum/topic/122673-ruchka-napominaushaya-rosh-vertolyota-ka-50/Да, спасибо :thumbup: мы с Джони знакомы. Я вообще стараюсь со всеми самодельщиками отношения поддерживать и следить за работами. ---------- Head Designer ---------- [sIGPIC][/sIGPIC]
kreml Posted January 19, 2012 Posted January 19, 2012 Да, спасибо :thumbup: мы с Джони знакомы. Я вообще стараюсь со всеми самодельщиками отношения поддерживать и следить за работами. И это правильно, совместно мы много сможем! НЕТ ВОБЛЕ!
novosib611 Posted January 19, 2012 Posted January 19, 2012 Господа , а то знает, как называются тумблеры которые в одну сторону с фиксацией, а в другую нет. и где купить? :) http://www.chipdip.ru/product/kn3-b-223a-a3.aspx похоже вот такие , если обозначение on-off-on это с фиксацией , а если (on)-off-(on) в скобках то без фиксации , вроде так.
