Ракеты в DCS

[Chizh]

Да и почему площадь миделя влияет на подъемную силу? Если только ее же поставили в качестве площади, создающей эту самую подъемную силу...

В авиации принято за характерную площадь брать площадь крыла, в ракетной технике - площадь миделя.



To Chizh: а эта ошибка идет с ГС2 или только в DCSW?

Какая ошибка?

Если про характерную площадь, то это появилось недавно в DCSW и ошибкой не является. Можно считать что это несколько не удобная особенность реализации.

[volk]

Еще кое-что по тяге. В сети есть это

http://www.strategypage.com/militaryforums/387-1879.aspx#startofcomments

Рассчитывают AIM-120A и получают прирост скорости 1227 м/с.

Дальше пишут, что такого прироста скорости нет, поскольку двигательная установка AIM-120A 2-режимная и например ракета, запущенная с носителя на 1,5М, дает прирост 2,5-2,8М, т. е. итоговая скорость М4+.

Попробуем посчитать по этой методике AIM-120B и AIM-120С-5, используя имеющиеся данные, а также для Р-27ЭР и Р-77 (для прикола).

1. Массы ракет:

- AIM-120B 345 фунтов

- AIM-120C-5 356 фунтов

- Р-27ЭР = 350 кг = 771,618 фунтов

- РВВ-АЕ = 175 кг = 385,809 фунтов.

2. Импульсы для ракет:

- AIM-120B = AIM-120C-5 = 260 c

- Р-27ЭР = 235 с

- РВВ = 265 с

3. Масса топлива. Тут автор допустил массу неточностей.

Motor weight = 156 lbs (WPU-6/B HTPB rocket motor weight as per Raytheon)

Я не нашел у Raytheon информацию, что масса двигательной установки = 156 фунтов. Если плохо искал, найдите кто-нибудь. Зато нашел это:









масса WPU-6/B = 154,7 фунта.

Approximate fuel fraction of motor = 85% (typical of robust aluminum cased aerospace rocket motors)

- это разве что для ракет-носителей КА или МБР. И материал корпуса двигательной установки у 120 сталь, а не алюминий - указано у производителя ATK.

Смотрим отношение топлива к массе двигательной установки на примерах с известными данными (для ракет США в фунтах):

AIM-7F = (210-75)/210 = 0,643

AIM-9L = 60,4/99 = 0,610

Р-27ЭР (отсек двигательной установки из титанового сплава) = 140/192,5 = 0,727

Р-73 = 34/55,6 = 0,612

Имеем:

WPU-6/B = 102,6/154,7 = 0,663

WPU-16/B = 113/166,1 = 0,680

И финальные расчеты:

AIM-120B

10 * 260 * 345 * Ln (345/(345-102,6)) = 917,68 м/с . Это прирост скорости однорежимного разгонного варианта, без маршевого участка.

AIM-120C-5

10 * 260 * 356 * Ln (356/(356-113)) = 992,86 м/с - однорежимный вариант, такой заявлен у производителя двигательной установки ATK.

Р-27ЭР

10 * 235 * 771,618 * Ln (771,618/(771,618-308,647)) = 1200,44 м/с. Это тоже вариант без маршевого участка

РВВ-АЕ

10 * 265 * 385,809 * Ln (385,809/(385,809-115,246)) = 940,32 м/с

Если на примере ЭР представить разницу в максимальной скорости между вариантом ракеты с только разгонным участком и разгонным + маршевым как 1000/1200=0,83, то для 120B в 2-режимном варианте получаем максимальную скорость 917,68 * 0,83 = 764,74 м/с.

***

Стрельнул своей AIM-120C-5 (Сх оригинальные, не менял) на высоте 16000 м на скорости 1806,8 км/ч и получил максимальную скорость ракеты 5529,8 км/ч (таквью в приложении).

5529,8 - 1806,8 = 3723 км/ч = 1034 м/с. Примерно соответствует 992,86 м/с.

скорость 120С-5.zip

Edited September 3, 2013 by volk

[SAB]

Конфиг Volk'a тестился мною по просьбе автора с конкретными задачами и вот некоторые данные полученные опытным путем (погрешности измерений конечно есть и для фэншуя нужно бы поточнее посчитать для 20 км и просчитать 15 км, но картина все же видна).

Высота 10 км:

скорость носителя 0,9М=980 км/ч:

120с развивает 44476 км/ч т.е., 4,1М, прирост 972 м/с

120б развивает 4460 км/ч т.е. 4,1М, прирост 955 м/с

скорость носителя 2,3М=2459км/ч (максималка с 1 ракетой на этой высоте)

120с развивает 5631 км/ч т.е., 5,2М, прирост 881 м/с (видимо тут сопротивление играет роль)

120б развивает 5020 км/ч т.е. 4,6М, прирост 711 м/с (видимо тут сопротивление играет роль)

Высота 20 км:

скорость носителя 980 км/ч:

120с развивает 4800 км/ч т.е., 4,9М, прирост 1061 м/с

120б развивает 4400 км/ч т.е. 4,1М, прирост 950 м/с

Скорость носителя 2150-2200км/ч (максимально достижимая скорость с 1 ракетой на этой высоте при выходе на нее, далее начинает падать (самолет на этой высоте в горизонтале не разгоняется))

120с развивает 6000 км/ч т.е., 5,6М, прирост 1063 м/с

120б развивает 5600 км/ч т.е. 5,2М, прирост 951 м/с

Большая высота:

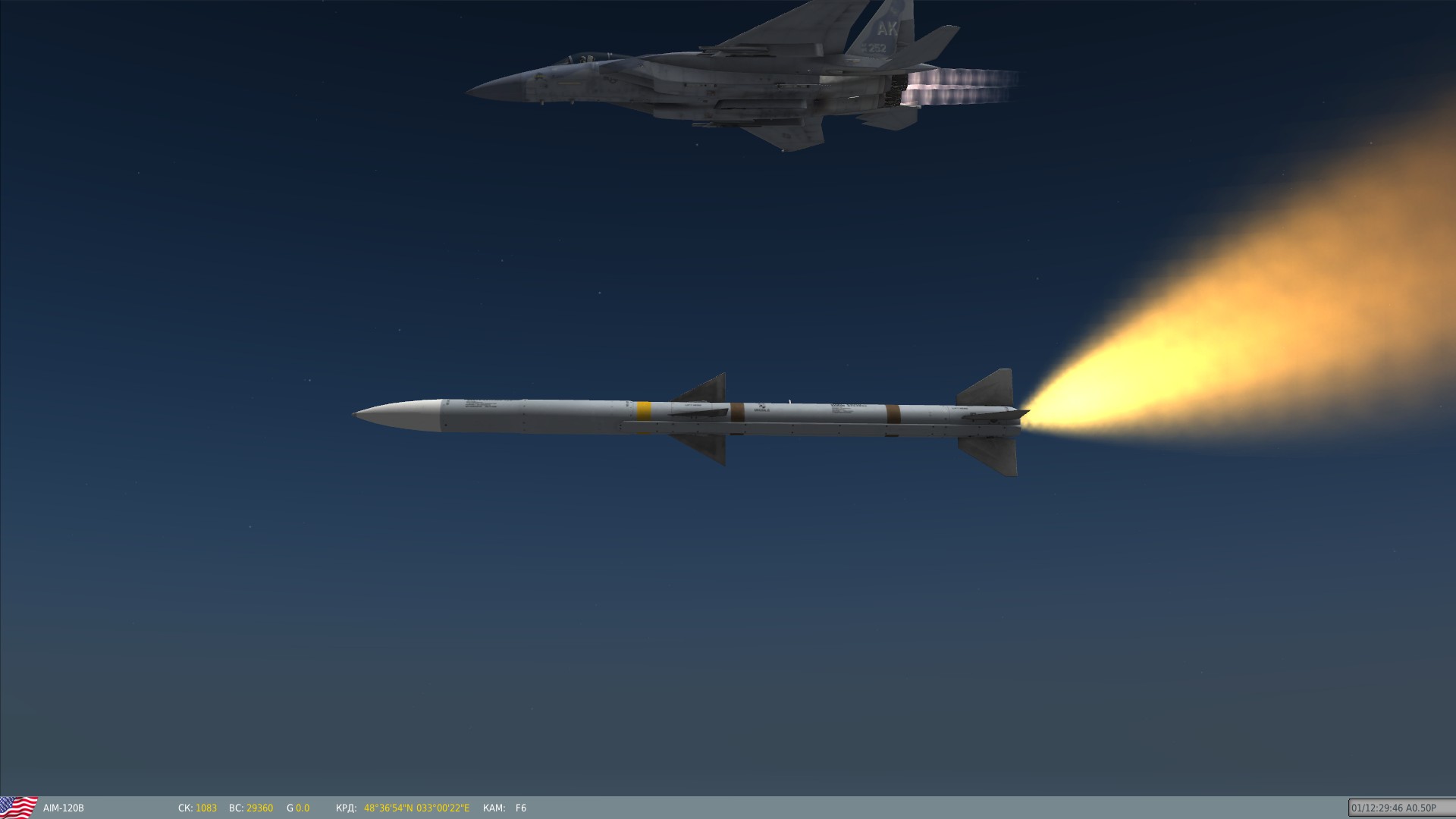

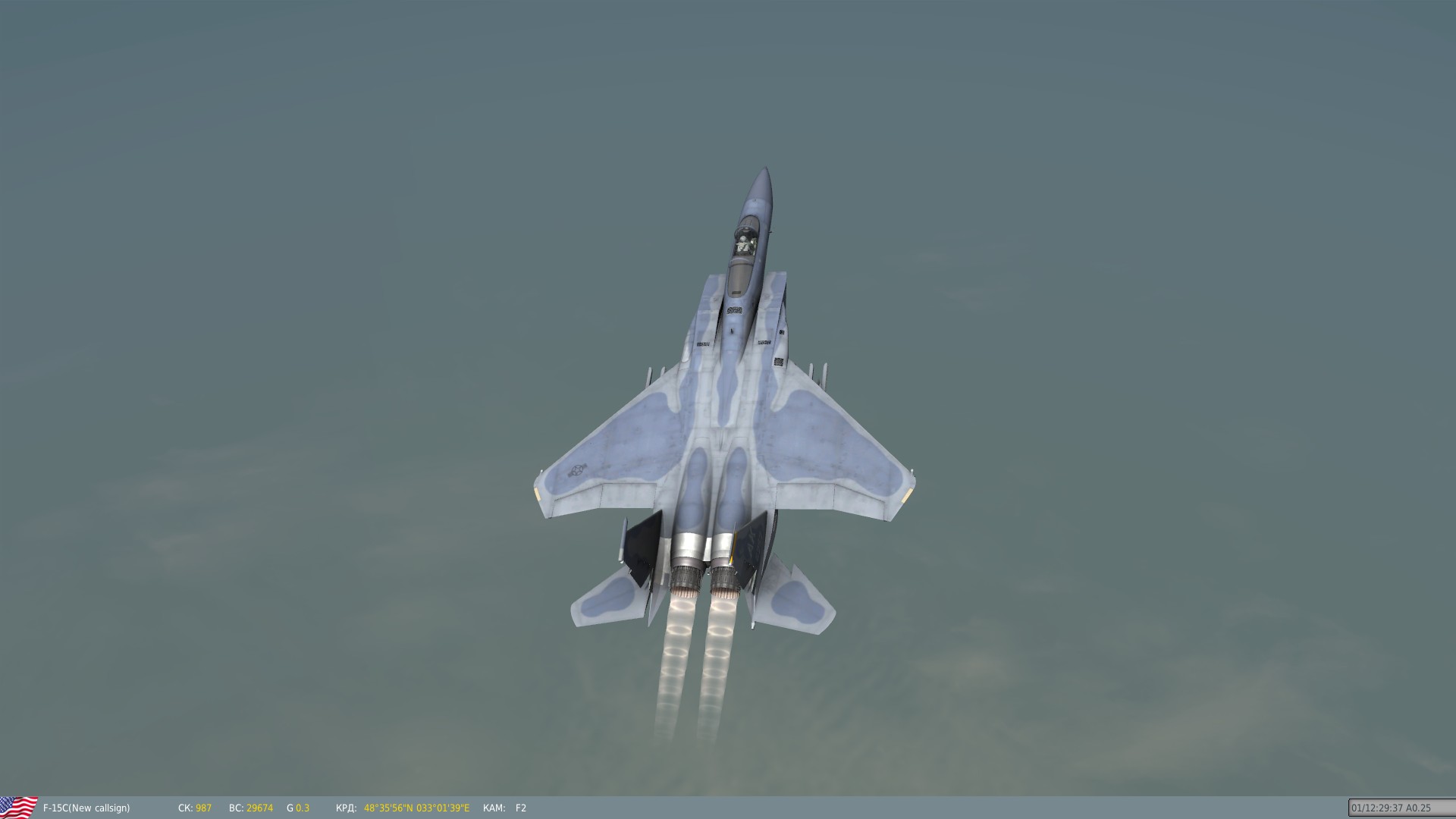

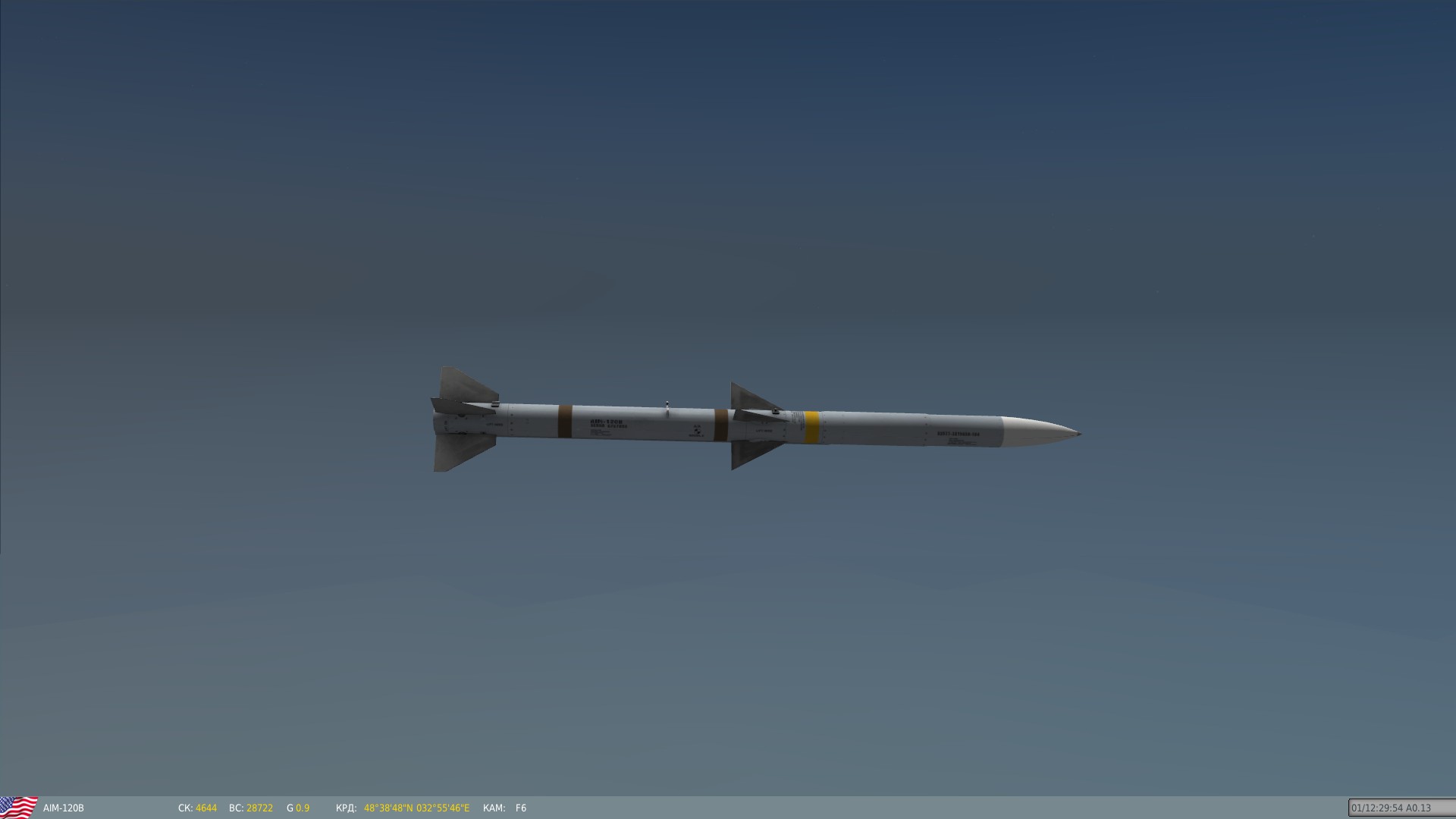

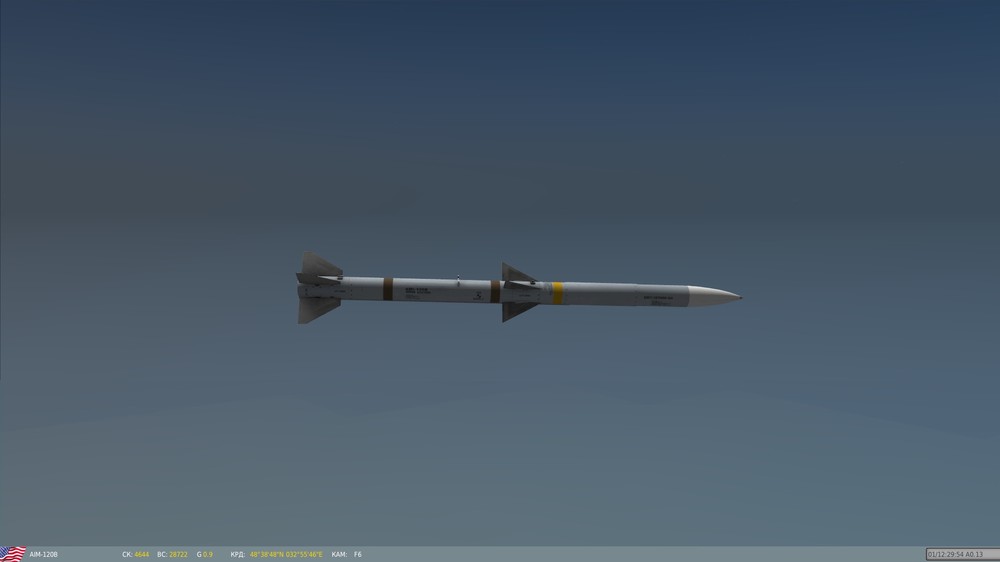

120с удалось шмальнуть с 28,5км со скорости носителя 1080км/ч под небольшим углом вниз. Ракета окончила разгон на высоте 25,6км и достигла 5157км/ч т.е. 4,8М прирост 1132 м/с

120б удалось шмальнуть с 29,7км со скорости носителя 960 почти в горизонт. Ракета окончила разгон на высоте 28,7км и достигла 4644км/ч т.е. 4,3М прирост 1027 м/с

Учитывая что Volk еще нашел как посчитать расчетный прирост скорости я решил построить график для наглядности.

PS: Кстати скорость звука на высоте более 11 км немногим меньше - 295.7 м/с на 30 км 301 м/с http://www.waronline.org/forum/viewtopic.php?t=22385

Edited September 3, 2013 by SAB

[volk]

Я поменял параметры Сx таким образом, чтобы выполнялись условия поражения цели:

- AIM-120B - высота 10000 м, скорость 864 км/ч, дальность 42,5 км

- Р-77 - высота 10000 м, скорость 900 км/ч, дальность 50 км.

Изменения:





Также в файле вариант Р-27ЭР 3+7, рассчитанный Лансом:



AIM-120 и Р-77.zip

missiles_data.lua

[Lans]

Для Р-77 высоту планки на дозвуке вполне реально тоже снизить до 0.28-0.29. Это значение получается для заостренных кромок решеток и подобранном соотношении шага. Если кромки затуплены Cx_k0=0.04 или чуть выше.

Вообще, согласно патентам Вымпела,

http://www.freepatent.ru/patents/2085440#risunki

http://ru-patent.info/20/85-89/2085826.html

при оптимизации формы элементов, их толщины, шага решетки и линейных размеров ракеты и крыльев можно снизить Сх_к0 и Сх_к3 до значений, близких к обычному монопланному оперению. Похоже они эти решетчатые рули вылизали и довели конструкцию до совершенства.



Даже без всех этих изысков, типа набора решетчатого руля из элементов переменной толщины и разного профиля и всей этой оптимизации, достаточно простые конструкции дают вполне вменяемый Cх на дозвуке и сверхзвуке.

http://ftp.rta.nato.int/public/PubFullText/RTO/MP/RTO-MP-005/$MP-005-10.pdf

Edited September 3, 2013 by Lans

[Chizh]

Для Р-77 высоту планки на дозвуке вполне реально тоже снизить до 0.28-0.29. Это значение получается для заостренных кромок решеток и подобранном соотношении шага. Если кромки затуплены Cx_k0=0.04 или чуть выше.

Вообще, согласно патентам Вымпела,

http://www.freepatent.ru/patents/2085440#risunki

http://ru-patent.info/20/85-89/2085826.html

при оптимизации формы элементов, их толщины, шага решетки и линейных размеров ракеты и крыльев можно снизить Сх_к0 и Сх_к3 до значений, близких к обычному монопланному оперению. Похоже они эти решетчатые рули вылизали и довели конструкцию до совершенства.



Даже без всех этих изысков, типа набора решетчатого руля из элементов переменной толщины и разного профиля и всей этой оптимизации, достаточно простые конструкции дают вполне вменяемый Cх на дозвуке и сверхзвуке.

http://ftp.rta.nato.int/public/PubFullText/RTO/MP/RTO-MP-005/$MP-005-10.pdf

У них наверняка Сх приведен к площади миделя, а у нас, напоминаю, к площади крыла. Коэффициенты для разных характерных площадей должны быть разные.

[Lans]

У них наверняка Сх приведен к площади миделя, а у нас, напоминаю, к площади крыла. Коэффициенты для разных характерных площадей должны быть разные.

Дык елы, конечно к миделю, по причине отсутствия крыльев у их "боеприпаса":)

Ну вы же как-то пересчитывали реальный Сх (приведенный к миделю) для ракет, для которых есть эксперим. зависимость Сх=f(M)?



И еще вопрос. Параметры двигателя для Р-77 благодаря энерговооруженности по Федосову определены практически однозначно. Остается "играть" Сх.

Засим вопрос, чего мы хотим получить? Р-77 при следующих условиях пуска:

- высота 10000 м, скорость 900 км/ч -

должна "доползать" и падать на дальности 50км или иметь некий (какой конкретно) запас скорости.

Edited September 4, 2013 by Lans

[Chizh]

Дык елы, конечно к миделю, по причине отсутствия крыльев у их "боеприпаса":)

Ну вы же как-то пересчитывали реальный Сх (приведенный к миделю) для ракет, для которых есть эксперим. зависимость Сх=f(M)?

Мы не пересчитывали, поскольку никаких цифр не имеем, а сочиняли сами.



И еще вопрос. Параметры двигателя для Р-77 благодаря энерговооруженности по Федосову определены практически однозначно. Остается "играть" Сх.

Засим вопрос, чего мы хотим получить? Р-77 при следующих условиях пуска:

- высота 10000 м, скорость 900 км/ч -

должна "доползать" и падать на дальности 50км или иметь некий (какой конкретно) запас скорости.

Давай примем гипотезу что на высоте 10 км, скорость носителя и цели 1100, лоб в лоб, ракета попадает в цель с дальности 50 км.

[goro]

Спасибо Лансу за ознакомление с различными материалами.

Подобрал на тест один из вариантов набора коэффициентов для современных, а также ракет прошлых поколений, под характеристическую площадь - по умолчанию.



Общий вид:





Для ракет типа Аим-120



-- параметры зависимости Сx

Характеристическая площадь - по умолчанию.

0.024 , -- Cx_k0 планка Сx0 на дозвуке ( M << 1)

0.054 , -- Cx_k1 высота пика волнового кризиса

0.02 , -- Cx_k2 крутизна фронта на подходе к волновому кризису

0.025, -- Cx_k3 планка Cx0 на сверхзвуке ( M >> 1)

1.45 , -- Cx_k4 крутизна спада за волновым кризисом

1.3 , -- коэффициент отвала поляры



-- параметры зависимости Cy

Увеличил до:

0.7 , -- Cy_k0 планка Сy0 на дозвуке ( M << 1)

По умолчанию при Cy_k0=0,3 ракета очень рано теряет подъёмную силу.

При значении коэффициента Cy_k0=0,7 и характеристической площади - по умолчанию, сохраняется условие, где подъёмная сила у Аим-120 несколько меньше чем у ракет с более богатой аэродинамической схемой.



Пуск на уровне моря, высота 1000 метров, скорость перехватчика и цели = 900 км/ч,с дистанции = 13,4 миль (24,8 КМ)







По умолчанию, где, (как я понял настройка производилась по графику от аим-120А/B), разрешение Дрмакс1 формируется на дистанции 11,7 миль (21,6 км), для подобных условий у Аим-120С актуально увеличить DLZ до (13,5 миль) 25 км.



Пуск на высоте 10000 метров, скорость перехватчика и цели = 900 км/ч, с дистанции Дрмакс1 = 33,4 мили (61,8 км)







Для Р-77



Характеристическая площадь - по умолчанию.

-- параметры зависимости Сx

0.024 , -- Cx_k0 планка Сx0 на дозвуке ( M << 1)

0.054 , -- Cx_k1 высота пика волнового кризиса

0.02 , -- Cx_k2 крутизна фронта на подходе к волновому кризису

0.025, -- Cx_k3 планка Cx0 на сверхзвуке ( M >> 1)

2.55 , -- Cx_k4 крутизна спада за волновым кризисом

1.2 , -- коэффициент отвала поляры



Cy - по умолчанию.



Пуск на уровне моря, высота 1000 метров, скорость прехватчика и цели = 900 км/ч,с дистанции ДРмакс 1 = 24,5 КМ





Пуск на высоте 10000 метров, скорость перехватчика и цели = 900 км/ч, с дистанции Дрмакс1 = 50 км







Так же, для Аим-120С и Р-77 установлен "щадящий лофт"

0.08, -- синус угла возвышения траектории набора горки



________________________________



Набор коэффициентов для ракет типа Аим-7,Р-27Р/ЕР,Р-24.



-- параметры зависимости Сx



Характеристическая площадь - по умолчанию.

0.026 , -- Cx_k0 планка Сx0 на дозвуке ( M << 1)

0.066 , -- Cx_k1 высота пика волнового кризиса

0.02 , -- Cx_k2 крутизна фронта на подходе к волновому кризису

0.028, -- Cx_k3 планка Cx0 на сверхзвуке ( M >> 1)

2.5 , -- Cx_k4 крутизна спада за волновым кризисом

1.1 , -- коэффициент отвала поляры



Cy - по умолчанию.







Пуск на уровне моря, высота 1000 метров, скорость прехватчика и цели = 900 км/ч,с дистанции ДРмакс1 = 25 КМ





Пуск на высоте 10000 метров,скорость перехватчика и цели = 900 км/ч, с дистанции Дрмакс1 = 62 км





В прилагаемом скрипте: для ракет Аим-120С, Р-77,Р-27Е, применён импульс из ранее протестированных расчётов:

http://forums.eagle.ru/showpost.php?p=1844571&postcount=3345

http://forums.eagle.ru/showpost.php?p=1845471&postcount=3435

http://forums.eagle.ru/showthread.php?p=1854917#post1854917

Для обычной Р-27Р импулс - из таблицы Волка.

Расчётный импульс и масса для Р-24 отсюда: http://forums.eagle.ru/showpost.php?p=1847404&postcount=3488

Обеспечивающий скорость около 3400 км/ч.

С коэффициентами по умолчанию и тягой 40000N Р-24 набирает >4200 км/ч, и очень быстро тормозиться.



П.С.

2 SAB, если есть возможность - погоняй пожалуйста ракеты в районе околоземной орбиты :)

Missile data Cx.zip

Edited September 4, 2013 by goro

[volk]

Эти новые Cx ИМХО никуда не годятся - с ними все ракеты свистят мимо своих дальностей так, что даже на запас в 3g не спишешь. Например, Р-27ЭР, 60 км, 900 км/ч (таквью в приложении):





Это не вписывается ни в какие графики. С этим опять придем к тому, от чего пытаемся уйти - от произвольно взятых дальностей к произвольно взятым дальностям.



По умолчанию, где, (как я понял настройка производилась по графику от аим-120А/B), разрешение Дрмакс1 формируется на дистанции 11,7 миль (21,6 км), для подобных условий у Аим-120С актуально увеличить DLZ до (13,5 миль) 25 км.

График дальности AIM-120 и настройка AIM-120B в игре не имеют ничего общего. По графику дальность пуска на высоте 10000 м при скорости 900 км/ч 43 км. В игре же прописано:

57000.0, -- дальность ракурс   180(навстречу) град,  Н=10000м, V=900км/ч, м

и на этой дальности оригинальная ракета ED поражает цель с минимальным запасом энергии. 57/43 = 1,326. Вот такое соответствие.

ps. Тестировалось на 1.2.6.

pps. С такими уберными радиолокационными - с них все начинается - нам никогда тепловые не понадобятся, не доберемся...

ЭР.zip

[ALF7]

[ATTACH]87149[/ATTACH]



[ATTACH]87150[/ATTACH]

п.с.Порадовали Р-73 в БВБ в режиме ВЕРТИКАЛЬ(так и непорезанном) .1 трек-против 4 Торнадо(каюсь последнего подсмотрел).Особенно поражение первого Торнадо под углом в догон.

*Трек на воторм Торнадо накрылся?

2 трек-против 4 F-16A.Третий 16ый .



п.с.2 ЛТЦ уже "порезали"?



"][/url]

Edited September 5, 2013 by ALF7

[Lt.Zero]

п.с.Порадовали Р-73 в БВБ в режиме ВЕРТИКАЛЬ(так и непорезанном) .



Порезали, если вчистую устанавливаешь.

Теперь БВБ будет проигрываться чаще.

Edited September 5, 2013 by _letchik_

[Prodobrey]

Мда ребята вы режте поокуратней-мне ещё покупать сее творение ... :)

[goro]

С этим опять придем к тому, от чего пытаемся уйти - от произвольно взятых дальностей к произвольно взятым дальностям.



Уходили прежде всего от нереального импульса.

Данные по точным дальностям - от точки пуска до точки падения, есть только для одной ракеты - Аим-7F.



Новый набор Аим-120, Р-77 (1.2.6), характеристическая площадь - по умолчанию.



-- параметры зависимости Сx

0.024 , -- Cx_k0 планка Сx0 на дозвуке ( M << 1)

0.056 , -- Cx_k1 высота пика волнового кризиса

0.02 , -- Cx_k2 крутизна фронта на подходе к волновому кризису

0.026, -- Cx_k3 планка Cx0 на сверхзвуке ( M >> 1)

1.35 , -- Cx_k4 крутизна спада за волновым кризисом (Для Р-77 = 2.6)

1.3 , -- коэффициент отвала поляры (Для Р-77 = 1.2)



Су = 0,7 (Для Р-77 = 0.8 )



Для Аим-120 и Р-77 установлен "щадящий энергию лофт"

0.08, -- синус угла возвышения траектории набора горки

_____________



AIM-120B (импульс из таблицы Волка)







Пуск на высоте 10000 метров, скорость перехватчика и цели = 900 км/ч, с дистанции Дрмакс1 = 30,4 мили.

Ракета в зоне минимальной энергии М<1.4 , скорость близка к минимальной.





Пуск на уровне моря, высота 1000 метров, скорость перехватчика и цели = 900 км/ч,с дистанции = 12 миль .

Ракета в зоне минимальной энергии М<1.4 , скорость близка к минимальной.

___________



АИМ-120С Условия и импульс, как в предыдущем тесте, на предыдущей странице форума.



Пуск на высоте 10000 метров, скорость перехватчика и цели = 900 км/ч, с дистанции Дрмакс1 = 33,4 мили (61,8 км)

Ракета в зоне минимальной энергии М<1.4



Пуск на уровне моря, высота 1000 метров, скорость перехватчика и цели = 900 км/ч,с дистанции = 13,4 миль (24,8 КМ

Ракета в зоне минимальной энергии М<1.4 ,

______________



Р-77 Импульс из версии 1.2.6.



Пуск на высоте 10000 метров, скорость перехватчика и цели = 900 км/ч, с дистанции Дрмакс1 = 50 км



Пуск на уровне моря, высота 1000 метров, скорость прехватчика и цели = 900 км/ч,с дистанции ДРмакс 1 = 24,5 КМ

Ракета в зоне минимальной энергии М<1.4 , скорость близка к минимальной.







_____________



Набор коэффициентов для ракет предыдущих поколений:

Р-27,Р-27Е,Аим-7, Р-24



-- параметры зависимости Сx

0.028 , -- Cx_k0 планка Сx0 на дозвуке ( M << 1)

0.070 , -- Cx_k1 высота пика волнового кризиса

0.02 , -- Cx_k2 крутизна фронта на подходе к волновому кризису

0.030 , -- Cx_k3 планка Cx0 на сверхзвуке ( M >> 1)

Cx_k4 крутизна спада за волновым кризисом, Для 27ЕР/ЕТ = 2.5, (для АИМ-7 = 2.6) Для (Р-27Р/Т = 2,4)

1.2 , -- коэффициент отвала поляры



Су: 27EР/27Р/Т = Cy_k0=0,8/Cy_k1=0,7 , для Аим-7: Cy_k0=0,9/Cy_k1=0,8

____________



Р-27Р, (импульс из таблицы Волка)







Пуск в ЗПС на уровне моря, высота 1000 метров, скорость прехватчика 1100, цели = 900 км/ч,с дистанции ДРмакс 1 = 6.2 КМ по таблице

Ракета дотягивает на скорости близкой к минимальной.



ZoXGVIA_Jm8



Пуск на высоте 10000 метров, скорость перехватчика и цели = 900 км/ч, с дистанции Дрмакс1 = 35 км.

Ракета в зоне минимальной энергии М<1.4 .



Пуск на уровне моря с дистанции Дрмакс1 ~ 15 км



Ракета в зоне минимальной энергии М<1.4 .



_____________



Р-27ЕР



Условия и импульс, как в предыдущем тесте, на предыдущей странице форума.













Пуск в ЗПС с табличной дистанции ~28 км и скоростей в 900км/ч.

Ракета в зоне минимальной энергии М<1.4 .



Пуск в ЗПС с табличной дистанции 12 км и скоростей в 900км/ч.

Ракета в зоне минимальной энергии М<1.4 , скорость близка к минимальной.





2QOMJaCTZFc







Пуск на высоте 10000 метров,скорость перехватчика и цели = 900 км/ч, с дистанции Дрмакс1 = 62 км

Ракета в зоне минимальной энергии М<1.4 .



Пуск на уровне моря, высота 1000 метров, скорость прехватчика и цели = 900 км/ч,с дистанции ДРмакс1 = 25 КМ

Ракета в зоне минимальной энергии М<1.4 , скорость близка к минимальной.

http://img-fotki.yandex.ru/get/9352/54025594.0/0_91856_ccc153fe_XXXL.jpg



Аим-7



Пуск на высоте 10000 метров,скорость перехватчика и цели = 900 км/ч, с дистанции Дрмакс1 = 26,3 мили (48 км)



http://img-fotki.yandex.ru/get/9169/54025594.0/0_91857_cfece870_XXXL.jpg



Ракета в зоне минимальной энергии М<1.4 и минимальной скорости:



http://img-fotki.yandex.ru/get/9258/54025594.0/0_91858_9535d882_XXXL.jpg



Пуск на уровне моря, высота 1000 метров, скорость прехватчика и цели = 900 км/ч,с дистанции ДРмакс1 = 10,6 миль



http://img-fotki.yandex.ru/get/9499/54025594.0/0_91859_c7b28611_XXXL.jpg



Ракета в зоне минимальной энергии М<1.4 и минимальной скорости:



http://img-fotki.yandex.ru/get/9109/54025594.0/0_9185a_6361ccb6_XXXL.jpg





__________



Р-27,24 С индексом "Т" и полусферическими обтекателями ГСН, коэффициенты немного повыше.

0.029 , -- Cx_k0 планка Сx0 на дозвуке ( M << 1)

0.074 , -- Cx_k1 высота пика волнового кризиса

0.02 , -- Cx_k2 крутизна фронта на подходе к волновому кризису

0.031 , -- Cx_k3 планка Cx0 на сверхзвуке ( M >> 1)

2.5 , -- Cx_k4 крутизна спада за волновым кризисом

1.2 , -- коэффициент отвала поляры

__________________



Р-40 (Т) Импульс из предыдущих расчётов: http://forums.eagle.ru/showthread.php?p=1847420#post1847420

-- параметры зависимости Сx

0.031(32) , -- Cx_k0 планка Сx0 на дозвуке ( M << 1)

0.082 (83), -- Cx_k1 высота пика волнового кризиса

0.02 , -- Cx_k2 крутизна фронта на подходе к волновому кризису

0.033 (0.034), -- Cx_k3 планка Cx0 на сверхзвуке ( M >> 1)

2.2 , -- Cx_k4 крутизна спада за волновым кризисом

1.3 , -- коэффициент отвала поляры

missiles_data.lua

Edited September 25, 2013 by goro

[Lans]

Goro:для тех,кто читает форум с мобильника и не видит картинок, не может обновить сим и глянуть треки.

Что означает новый набор СхСу для версии 1.2.6? Это ты тестишь свежее официальное обновление или это тест того, что насчитали?

Я так понял ты не менял в Missiles цифры,определяющие зоны разрешенных пусков.

Скажи кратко - тесты удовлетворительны или ракеты не поражают цели.

[goro]

Что означает новый набор для версии 1.2.6?



Взят для редактирования файл из 1.2.6, там по умолчанию часть импульсов уже "свежая".



Скажи кратко - тесты удовлетворительны или ракеты не поражают цели.



Поражают прямолетящую цель, но если цель повернёт, то у ракеты (будучи на скоростях менее 1.4М) - вероятность поражения заметно падает.

[ALF7]

Порезали, если вчистую устанавливаешь.

Теперь БВБ будет проигрываться чаще.

Проходит инфа что мало желающих из старого состава в "чистую устанавливать".Это дает бонус одним и минус другим в чистую заново "порезанным".ВЕРТИКАЛЬ будет в основном визуально.

Пришлось переинпутировать.

Edited September 6, 2013 by ALF7

[Lt.Zero]

Проходит инфа что мало желающих из старого состава в "чистую устанавливать".Это дает бонус одним и минус другим в чистую заново "порезанным".ВЕРТИКАЛЬ будет в основном визуально.

Пришлось переинпутировать.



Да у меня винда и игровой диск ошибки начали выдавать кошмарные и глюки (разгон видимо). Пришлось переставить.

[Chizh]

Графики ,в первую очередь определяются дальностью захвата РГС и вероятностью поражения цели (с)Мануал Миг-29 , а не скоростью ракеты.

А чем по твоему лимитируется дальность Р-27Т/ЭТ?

[Chizh]

Поскольку мы не имеем точной информации о минимальной скорости ракеты при встрече с целью, предлагаю использовать один критерий на всех.

Например минимальную располагаемую перегрузку ракеты при встрече с целью, которая должна укладываться в диапазон 1...2g. При этом скорость ракет будет разная в зависимости от подъемной силы ракеты, которая определяется Cy и характерной площадью.

[Prodobrey]

А чем по твоему лимитируется дальность Р-27Т/ЭТ?



TTX ракеты.

[Prodobrey]

Поскольку мы не имеем точной информации о минимальной скорости ракеты при встрече с целью, предлагаю использовать один критерий на всех.

Например минимальную располагаемую перегрузку ракеты при встрече с целью, которая должна укладываться в диапазон 1...2g. При этом скорость ракет будет разная в зависимости от подъемной силы ракеты, которая определяется Cy и характерной площадью.



Это не верный подход.

[Chizh]

TTX ракеты.

:)

Я вообще-то у Горо спрашивал. Я надеюсь он понял, на что я намекаю.

[Chizh]

Это не верный подход.

Какой верный?

[volk]

Это тестовые коэффициенты, сохраняющие общий вид Сх от М похожий на реальный.

Общий вид - да, конкретные значения - нет, т .к. они сильно занижены.

На графиках нет указания скорости ракеты в точке попадания и если бы цель не была поражена, тогда можно считать что "свистят мимо".

С твоими Сx Р-27ЭР на высоте 1000 м, запущенная с 900 км/ч может поразить цель не на дальности 26 км, а намного дальше.

Графики ,в первую очередь определяются дальностью захвата РГС

не в первую очередь, а в том числе. На 26 км - см. выше, тоже лимитируются РГС :)?

и вероятностью поражения цели (с)Мануал Миг-29 ,

в данном случае (с) - не РЛЭ, а твое собственное изобретение. Вероятности какие-то пытаешься прицепить... Нет в РЛЭ никаких "заданных вероятностей", вот чтобы на 26 км эта вероятность определялась как 1, а на 28 км - уже как 0.

а не скоростью ракеты.

не скоростью, а энергией ракеты.

Данные по точным дальностям - от точки пуска до точки падения, есть только для одной ракеты - Аим-7F.

Раз ты точно все понял, назови точно эти данные, что с чем кушать

- скорость носителя

- высота пуска

- дальность - наклонная от носителя, или проекция на землю

- траектория полета ракеты, имеет ли она отношение к траекториям при боевом перехвате.

И главное - какое отношение это имеет к дальности пуска по воздушной цели.

Опять же - в графике по Аим-120 нет указания скорости ракеты в точке встречи.

Зато там просто указан предел дальности. С твоими Сх эти дальности - не предел.

Пуск на высоте 10000 метров, скорость перехватчика и цели = 900 км/ч, с дистанции Дрмакс1 = 30,4 мили

Ты график наконец научишься читать? Вообще-то как бы перед тем, как с чем-то сравнивать свои изменения, надо именно начать с понимания графика, а у тебя с этим очевидно проблемы. 30,4 мили по графику для условий: 900 км/ч и 10000 м - недостижимая дальность. Человек просто не понимает график и что-то пытается по нему сравнивать...

Edited September 6, 2013 by volk
