AIM-9 Sidewinder

[Heli]

Боевой дебют ракеты воздушного боя AIM-9 Sidewinder состоялся 58 лет назад над заливом Вэньчжоу, материковый Китай. 24 сентября 1958 года МиГ-17 ВВС Китая был сбит ракетой AIM-9, запущенной с тайваньского F-86.



Три инверсионных следа китайских МиГ-17 можно увидеть на этом кадре фотокинопулемёта и ракету Sidewinder, которая только что покинула свою рельсовую пусковую установку.



первое уничтожение вражеского самолета самонаводящейся ракетой воздух-воздух

Великий день! :)





http://www.ewmib.com/news.php?news_id=180&cate_id=11

Edited September 29, 2016 by Heli

[Heli]



Мировой лидер в аэрокосмической и оборонных областях компания Orbital АТК, объявила сегодня, что она получила контракт ВВС США на производство ракетных двигателей ракет AIM-9P Sidewinder. Orbital АТК завершит серию испытаний двигателей на ракете и начнет процесс выпуска большой партии в интересах иностранного заказчика.



Первоначально подписанный в 2014 году, этот договор является важной вехой для стран-союзников Америки использующих 9P Sidewinder, создавая возможность экономичного продления срока службы своих ракет.



"Учитывая эффективность и популярность ракет Sidewinder мы прогнозируем высокий спрос среди наших союзников, они захотят продлить срок службы существующих ракет с новыми двигателями и компонентами," сказал Pat Nolan, вице-президент и генеральный менеджер Orbital ATK.



В ракете AIM-9P Sidewinder используются двигатели марки SR116-HP-1. В дополнение к клиентам по линии иностранных военных продаж, компания уже подписала прямой контракт, чтобы поставить двигатели для AIM-9P и другие компоненты на сумму более 10 млн $ для международного союзника.



Первоначально разработанная в 1978 году, AIM-9P Sidewinder прошла несколько обновлений, включая установку двигателя SR116-HP-1 с пониженным дымлением. Ракетные двигатели будут выпускаться на предприятии Orbital ATK в Западной Вирджинии где с 1978 по 1990 год было изготовлено 30 000 двигателей для ракет AIM-9P.



http://www.orbitalatk.com/news-room/release.asp?prid=105





ATK Tactical Propulsion and Control получила контракт ВВС США ценой 67,000,000 $ на производство твердотопливных двигателей SR-116 для ракет AIM-9P. Работы, как ожидается, будут завершены 27 февраля 2022 года. Этот контракт на 100% финансируется Бахрейном, Тайванем и Египтом.



https://www.defense.gov/News/Contracts/Contract-View/Article/1100624

[Heli]



Недавно истребитель JF-17 Xiaolong ВВС Пакистана сбил иранский беспилотник Shahed 129, сообщает "Военный Паритет" со ссылкой на hk.on.cc (22 июня).



Дрон был сбит в воздушном пространстве штата Белуджистан у границы с Ираном. Сообщается, что беспилотник был поражен ракетой PL-5Е. 21 июня министерство обороны Пакистана сообщило в Twitter об этом инциденте. "Шахид-129" проник в воздушное пространство Пакистана на 49 км.



Китайские эксперты отмечают, что сбитие БЛА вызовет "повышение доверия к китайским ракетам воздушного боя со стороны потенциальных клиентов". Был также аналогичный случай 9 сентября 2008 года, когда истребитель ВВС Шри-Ланки сбил этой ракетой "легкий самолет". Эти две победы PL-5 положительно скажутся на ее реноме, отмечает источник.



http://forum.militaryparitet.com/viewtopic.php?id=17394









Советские Р-13 были легально скопированы Китаем как PL-2, которая потом развилась в ракеты PL-3 и PL-5





• PL-3 не показала значительного прироста эффективности относительно PL-2, не производились

• PL-5A не производились

• PL-5B поступила в производство в конце 1986

• PL-5C усовершенствованная PL-5B

• PL-5E - попытка превзойти ракеты AIM-9L/M, использует всеракурсную ГСН, треугольные рули с изломом в стиле AIM-9L, 40-градусную прокачку координатора и возможность маневрирования с перегрузкой до 40G


Edited April 30, 2020 by Heli

[Heli]

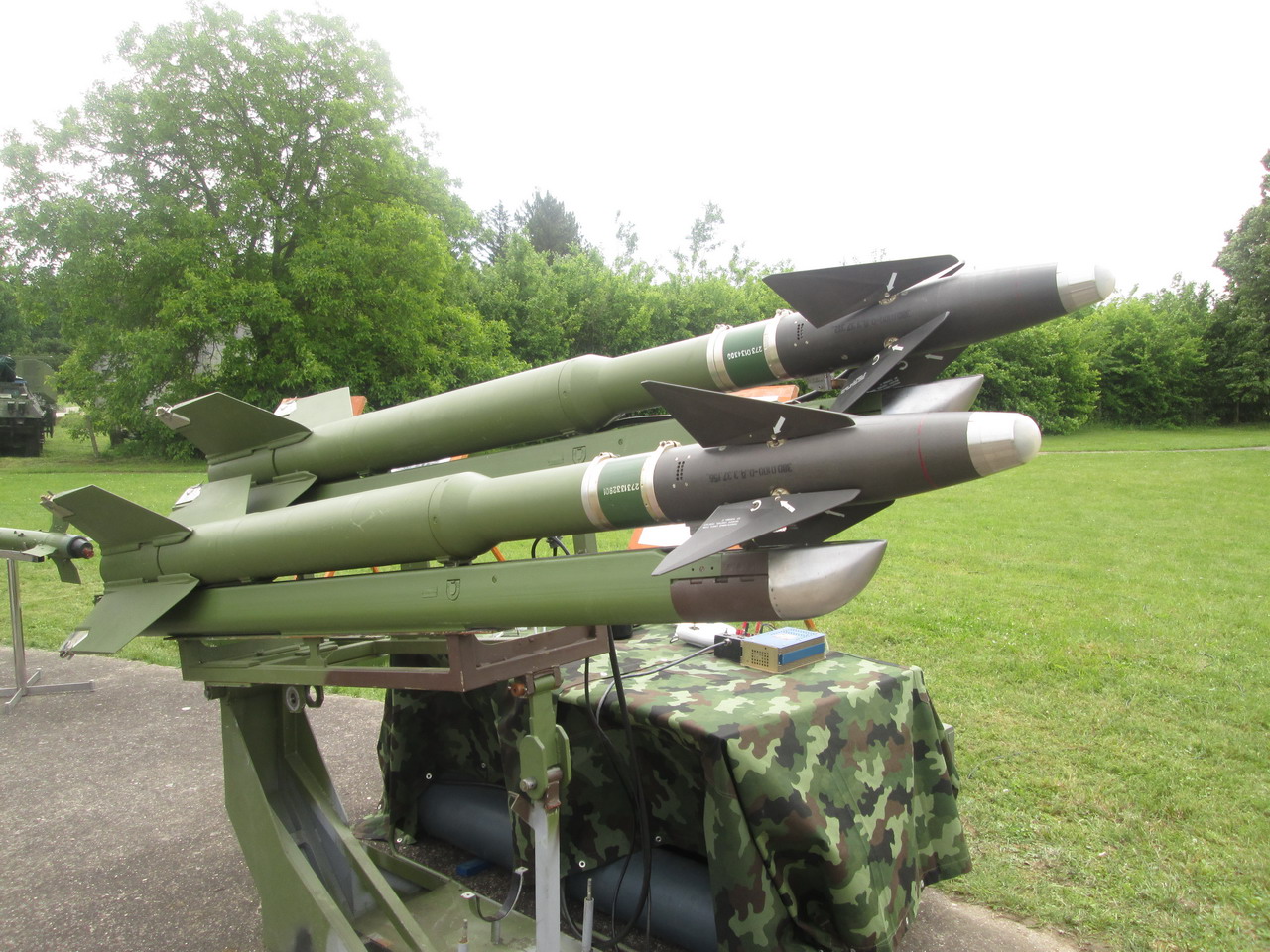

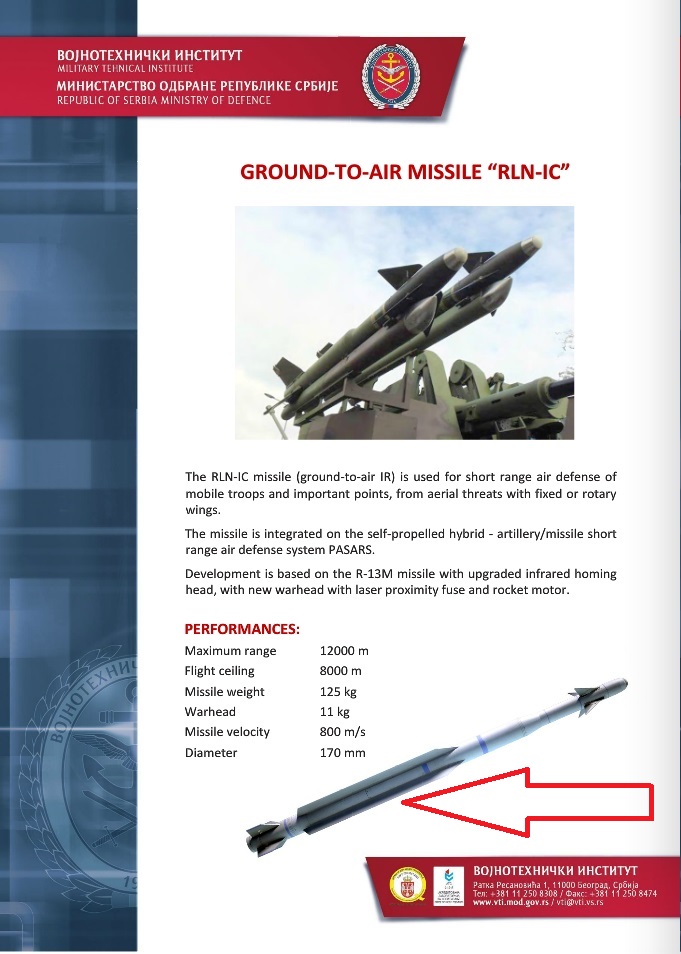

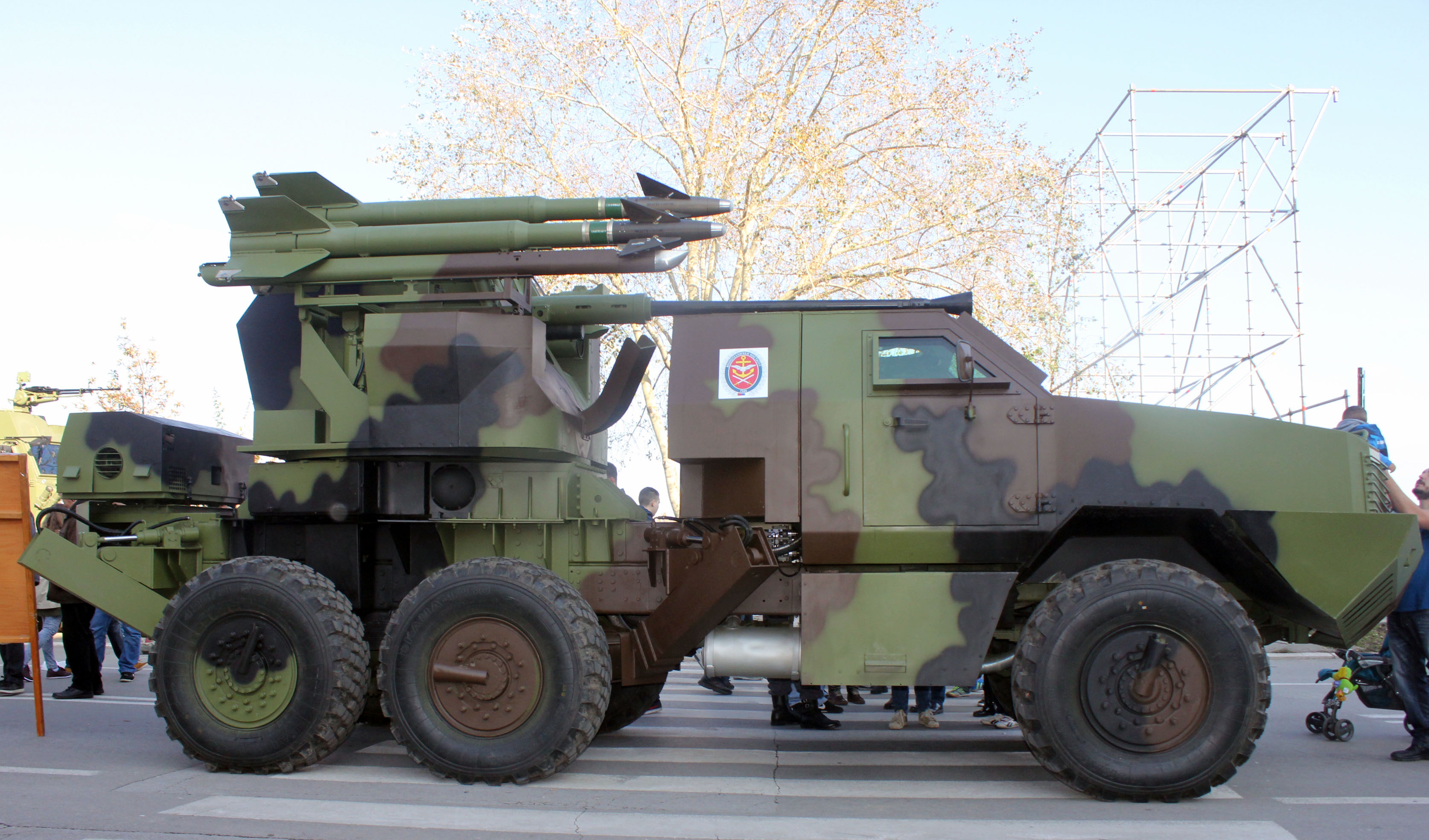

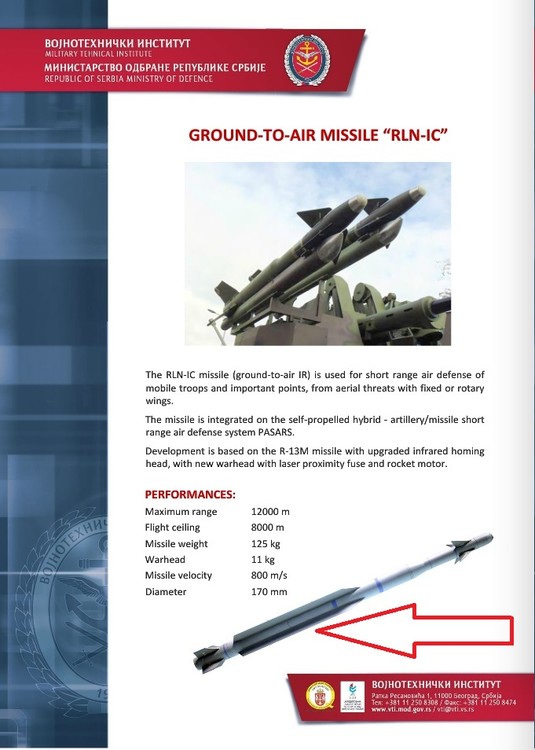

на сербской ЗРАК PASARS-16 зенитная ракета RLN-IC, модернизация Р-13М, которая в свою очередь похожа на AIM-9D

Edited April 10, 2020 by Heli

[Heli]





Пилоты несколько раз использовали ракеты AIM-9 против наземных целей самостоятельно.



F-8 ВМС США выпустили несколько Sidewinder по паровозам в Северном Вьетнаме в разведывательных полетах, также применялись ракеты Zuni.



После выхода из воздушного боя с МиГ-17 во Вьетнаме лейтенант Randal Cunningham увидел на дороге грузовик, в шлемофоне зазвучал тоновый сигнал захвата. Он запустил Sidewinder в пикировании и ракета попала в грузовик.



Во время ирано-иракской войны иранцы запустили несколько ракет против иракских кораблей в порту, в дополнение к пускам ракет Maverick и сбросам бомб.



Jaguar из RAF во время операции Бури в пустыне также применил Sidewinder по грузовику.



8 мая 2005 года в боях в районе города Samarra в Ираке американский пилот F/A-18 израсходовал все свои бомбы GBU-12, GBU-38, ракету Laser Maverick, снаряды к пушке и даже подумал об использовании AIM-9X против транспортных средств повстанцев.



http://sistemasdearmas.com.br/aam/aim95outros.html

Edited August 26, 2017 by Heli

[Heli]



рассказ о альтернативных вариантах ракет AIM-9X, проекты Box Office и BOA, к сожалению на португальском



http://sistemasdearmas.com.br/aam/aim9x1.html

Edited August 26, 2017 by Heli

[Маэстро]

AIM-9L GCU разрезе

[Heli]



модернизируй это!



60-е и первая половина 70-х годов ВВС Испании имеют только AIM-9B

1975 подписано соглашение с Philco-Ford о конверсии всех ракет AIM-9B в AIM-9J-1

1978 все AIM-9B были перебраны в новый вариант (вскоре после переименованный в AIM-9N)

в 1982 году Ejército del Aire приобрела ракеты версий AIM-9P2 и P3, а также пересобрали все выжившие J/N в AIM-9P до конца 80-х годов

в 90-е примерно 800 штук оставшихся AIM-9P были пересобраны немцами из Diehl BGT в AIM-9JULI



http://desarrolloydefensa.blogspot.ru/2010/03/breve-historia-de-los-misiles-aire-aire.html

Edited January 27, 2018 by Heli

[Chizh]

Судя по описанию AIM-9JULI это по сути та же AIM-9P5, с сенсором аналогичным AIM-9L, но не от американцев, а от немцев.

Правда мотор новый, малодымный.



В рамках модернизации ракеты AIM-9P2 получили новый, более мощный двигатель с меньшим дымообразованием, новый бесконтактный лазерный взрыватель и ГСН AN/DSQ-29, охлаждаемую жидким азотом от модели AIM-9L, значительно улучшив ТТХ.



После модернизации AIM-9JULI отличается от AIM-9L аэродинамикой и некоторыми деталями системы управления. Хотя эти ракеты использовались почти исключительно на Миражах и F-5, сегодня их нередко можно увидеть на борту F/A-18C, особенно тех, которые эксплуатируются Wing 46 в Гандо, которые унаследовали запасы бывшего флота Mirage F-1.



Сравнение AIM-9L с Р-73.



В те годы Люфтваффе проводили оценку ракет Р-73, которые унаследовали от ВВС ГДР, подтвердив превосходство советского оружия против AIM-9L.



Р-73 была быстрее, имела большую дальность и была более маневренной благодаря управляемому вектору тяги, также имела ИК ГСН способную захватить цели в диапазоне углов 60° от оси при помощи нашлемного прицела несмотря на то, что была весьма уязвима для ЛТЦ.



Деление на поколения.

3-е поколение: AIM-9L, AIM-9M, Р-73, Python III, Magic II.

4-е поколение: AIM-9X, ASRAAM, Python IV/V, IRIS-T.

Главное отличие 4-го поколения использование ЦВМ и матричной ГСН.

ЦВМ позволяет программно реализовывать различные траектории от параметров полета цели и интеллектуальную систему селекции помех, совместно с имиджевой, матричной ГСН.

Edited November 4, 2017 by Chizh

[Heli]

Project CHECO. COMBAT SNAP. (AIM-9J Southeast Asia Introduction)

a486826-ilovepdf-compressed.pdf

[Chizh]

Project CHECO. COMBAT SNAP. (AIM-9J Southeast Asia Introduction)

Полезная инфа. Забираю.

[Дм. Журко]

Сравнение AIM-9L с Р-73.



Деление на поколения.

3-е поколение: AIM-9L, AIM-9M, Р-73, Python III, Magic II.

4-е поколение: AIM-9X, ASRAAM, Python IV/V, IRIS-T.



Сравнивать Р-73 лучше с Python-3 - в одно время появились, Python-3 раньше и больше применена.

[Heli]

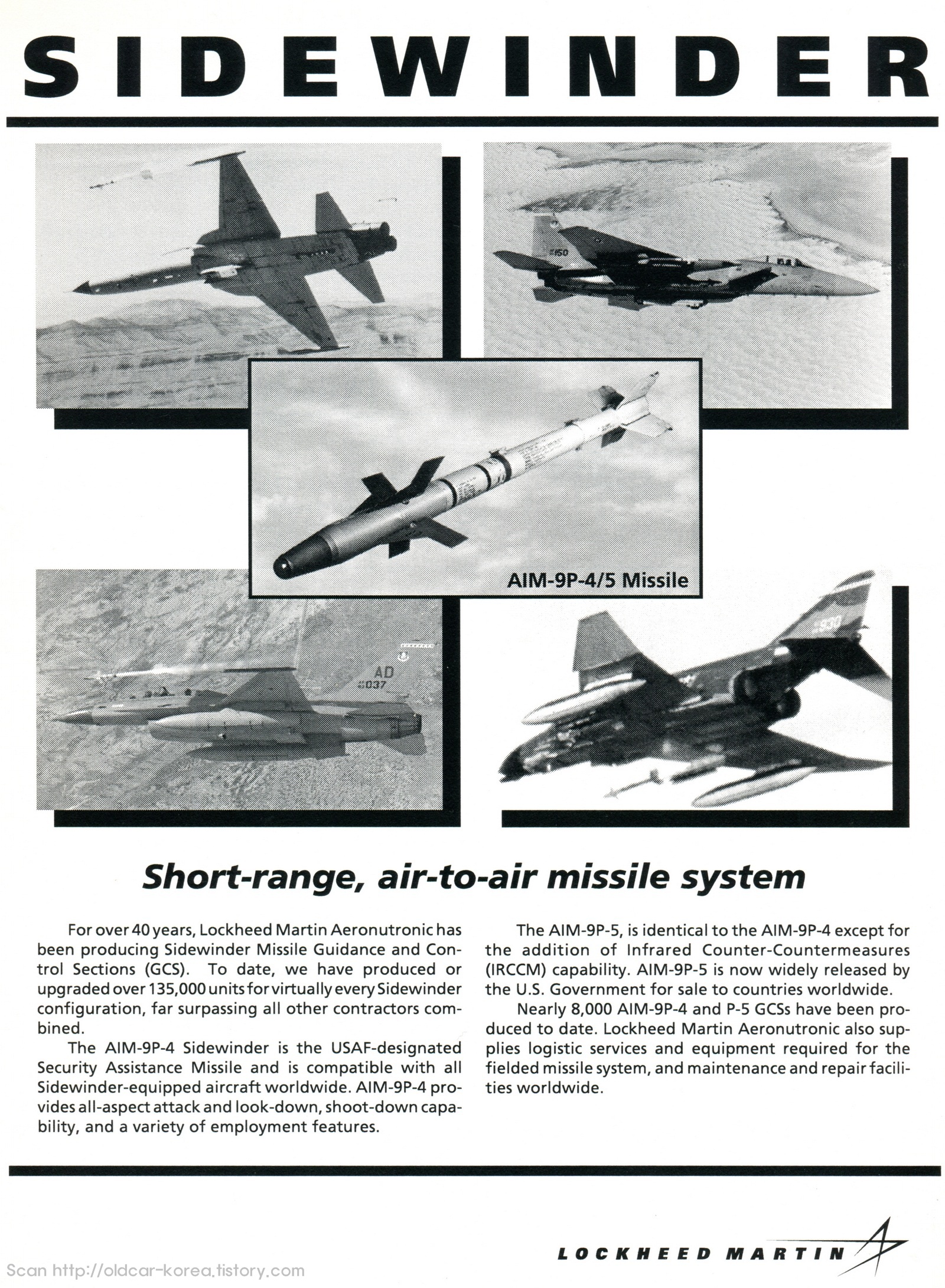

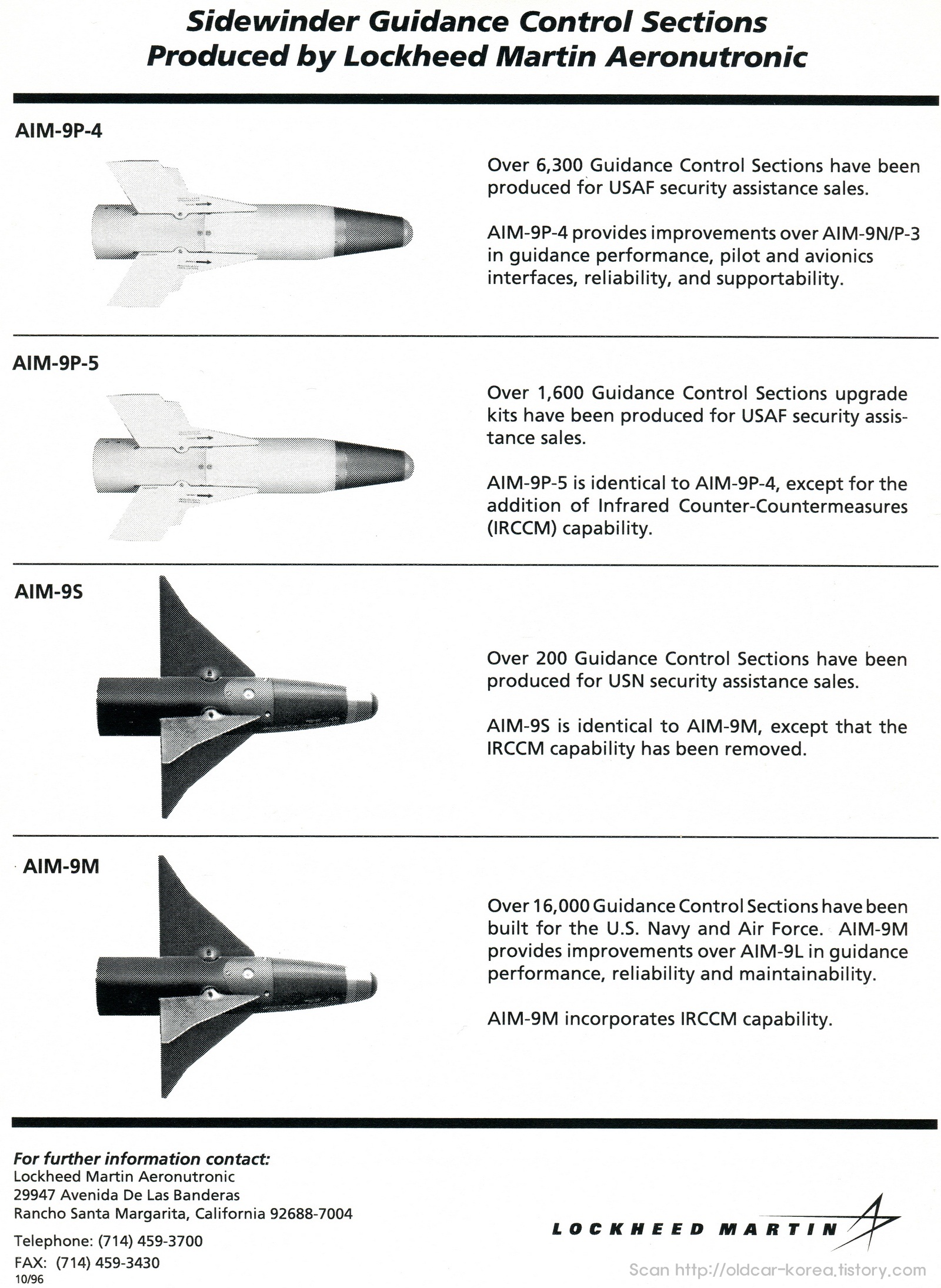

AIM-9S экспортная версия AIM-9M отличается отсутствием средств противодействия инфракрасным помехам

пишут что лицензии на поставку AIM-9S выдавались



• Израиль - 300 шт.

• Саудовская Аравия - 300

• Тайвань - 900

• Великобритания - 220


лицензия не означает поставку, часто пользователем пишут и Турцию



https://www.sipri.org/sites/default/files/files/RR/SIPRIRR06.pdf

http://oldcar-korea.tistory.com/377?category=542788

Edited January 2, 2018 by Heli

[Heli]

[Heli]



ATK Tactical Propulsion and Control получила контракт ВВС США ценой 67,000,000 $ на производство твердотопливных двигателей SR-116 для ракет AIM-9P. Работы, как ожидается, будут завершены 27 февраля 2022 года. Этот контракт на 100% финансируется Бахрейном, Тайванем и Египтом.



https://www.defense.gov/News/Contracts/Contract-View/Article/1100624





Компания RUAG Aviation из Швейцарии получила контракт ВВС США в поддержку иностранных военных покупателей ценой 25,151,316 $ для поставки отсеков наведения (Guidance Control Section), для ракет AIM-9P-5 Sidewinder. Работы, как ожидается, будут завершены к 22 марта 2023 года.



https://www.defense.gov/News/Contracts/Contract-View/Article/1477558/

[Heli]

Raytheon Missile Systems получила финансирование в размере 8300000 $ для дополнительных работ к ранее заключенному контакту N00019-12-C-2002

компания должна изготовить и поставить военным 5 прототипов Captive Test Missiles Block II+, а также 40 наборов ракетных двигателей для переделки тестовых ракет в конфигурацию Block II+, работы должны быть завершены к июню 2016 года



http://www.thebaynet.com/articles/0115/navy-contract-__-january-26-2015.html





• AIM-9X Block II PLUS (AIM-9X-3) уже в производстве

• план закупки ВВС США 5,097 шт из них:


67 Block I пересобранных из AIM-9M (45 AURs and 22 CATMs)

1,678 Block I (1,093 AURs and 585 CATMs)

3,352 Block II и Block II+ (2,859 AURs and 493 CATMs)



• план закупки ВМС США 4000 шт из них:


63 Block I пересобранных из AIM-9M (48 AURs and 15 CATMs)

1,289 Block I (885 AURs and 404 CATMs)

2,648 Block II и Block II+ (1591 AURs and 581 CATMs)



In FY17 the program will begin to produce a third variant of the missile labeled the AIM-9X Block II PLUS (Block II+) to meet survivability requirements inherent to the 5th generation aircraft platforms. The Block II+ will be procured only for specific critical mission area and the balance of the AIM-9X inventory will be continue to be produced as regular Block II missiles to meet munitions requirement. AIM-9X Block II+ is being procured in 2017 for a 2019 delivery.



In FY17 the missile will also incorporate the obsolescence redesign of the control actuator system battery into both Block II and Block II+ variants.



The nomenclature used by the Prime Vendor for contracting purposes distinguishes the 3 types of AIM-9X missiles as such: AIM-9X-1 is the designation used for the AIM-9X Block I missile. AIM-9X-2 is the designation use for the AIM-9X Block II missile. AIM-9X-3 is the designation used for the AIM-9X Block II Plus missile.



Beginning in FY20, the missile will incorporate tech refresh of critical obsolete components required to ensure future producibility due to Diminishing Manufacturing Sources (DMS). Specific planned hardware updates include the inertial measurement unit, the dome and the guidance unit processor. The anticipated nomenclature to be used by the Prime Vendor for contracting purposes for the Lot 20 (FY 2020) hardware upgrades are AIM-9X-4 for AIM-9X Block II missiles, and AIM-9X-5 for AIM-9X Block II Plus missiles.



...............



The US Air Force will procure 5,097 total missiles under Budget Line Item 3479 (P1-4): 1,678 Block I missiles (1,093 AURs and 585 CATMs) and 3,352 Block II missiles, including Block II+ (2,859 AURs and 493 CATMs). In addition, the US Air Force procured 67 Block I missiles in FY 2001 under the AIM-9M Modification program (45 AURs and 22 CATMs). USAF will procure 310 end items in FY18.



The US Navy will procure 3,937 total missiles under this Budget Line Item: 1,289 Block I missiles (885 AURs and 404 CATMs) and 2,648 Block II missiles, including Block II+ (1591 AURs and 581 CATMs). In addition, the US Navy procured 63 Block I missiles in FY 2001 under the AIM-9M Modification program (48 AURs and 15 CATMs).



The US Army will begin to procure AIM-9X Block II missiles under Budget Line Item C6100 (P1-3) for the Integrated Fire Protection Control (IFPC) Increment 2 Program.

Air Force Missile Procurement FY18 - SAF/FM Edited November 7, 2018 by Heli

[Chizh]

Я так понимаю что остатки AIM-9M сейчас пускают на переделку в 9Х?

[Heli]

Я так понимаю что остатки AIM-9M сейчас пускают на переделку в 9Х?



нет, AIM-9Х новой постройки, переделывали ограниченное число в начале 2000-х

AIM-9M сейчас поддерживают, насчет остатков их еще тысячи в арсенале, списание ожидается в районе 2022-2025 года

Edited July 8, 2018 by Heli

[arcivanov]

нет, AIM-9Х новой постройки, переделывали ограниченное число в начале 2000-х

AIM-9M сейчас поддерживают, насчет остатков их еще тысячи в арсенале, списание ожидается в районе 2022-2025 года

Я так подозреваю, что все AIM-9M пойдут на SHORAD, что в принципе идеально.

[Rezina]

AIM-9X Block II PLUS уже в серийном производстве - и это очень специальная ракета

план закупки ВВС США 5,097 шт из них:

• 67 Block I пересобранных из AIM-9M (45 AURs and 22 CATMs)

• 1,678 Block I (1,093 AURs and 585 CATMs)

• 3,352 Block II и Block II+ (2,859 AURs and 493 CATMs)


план закупки ВМС США 4000 шт из них:

• 63 Block I пересобранных из AIM-9M (48 AURs and 15 CATMs)

• 1,289 Block I (885 AURs and 404 CATMs)

• 2,648 Block II и Block II+ (1591 AURs and 581 CATMs)




Что за AURs и CATMs?

[Manekineko]

Что за AURs и CATMs?

All-up Round, ракета поставляется в полной сборке в специальном контейнере без необходимости дополнительной досборки в войсках.

CATM - Captive Air Training Missile, или просто Captive Carry Missile, ракета без двигателя для имитаций пуска, вешается на направляющую и производит электронный пуск.

Edited July 9, 2018 by Manekineko

[Rezina]

Спасибо огромное.

[Heli]





https://www.dvidshub.net/image/4523036/f-35-missile-tests-eglin-afb

[AkelaFreedom]

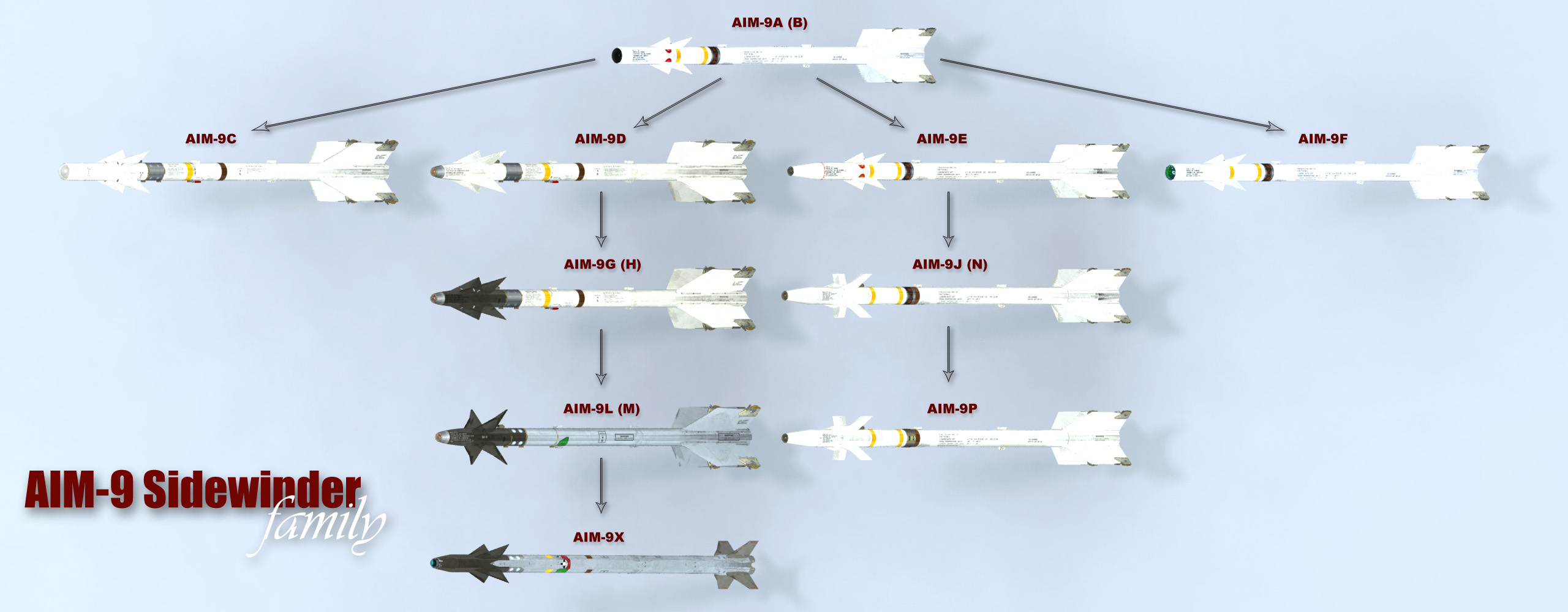

Семейство AIM-9

[Rezina]



https://www.dvidshub.net/image/4523036/f-35-missile-tests-eglin-afb



Я только что это заметил - АIM-9X сделал 90 градусный разворот практически сразу после пуска. Круто.

Edited August 6, 2018 by Chizh
