Krysnic

I don't know what connection it is 3 or 4 spi. You must solder the jumpers depending on the connection.

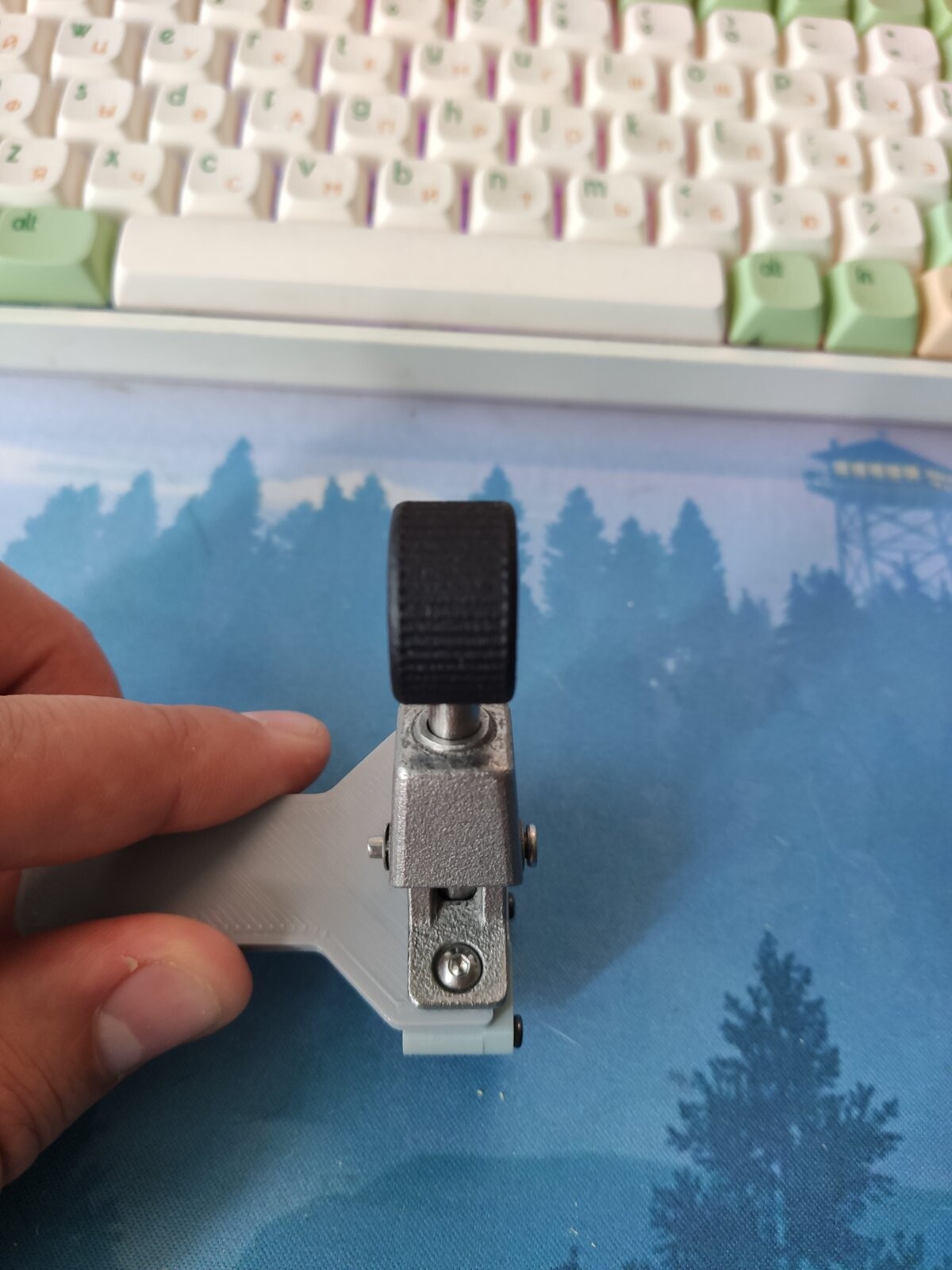

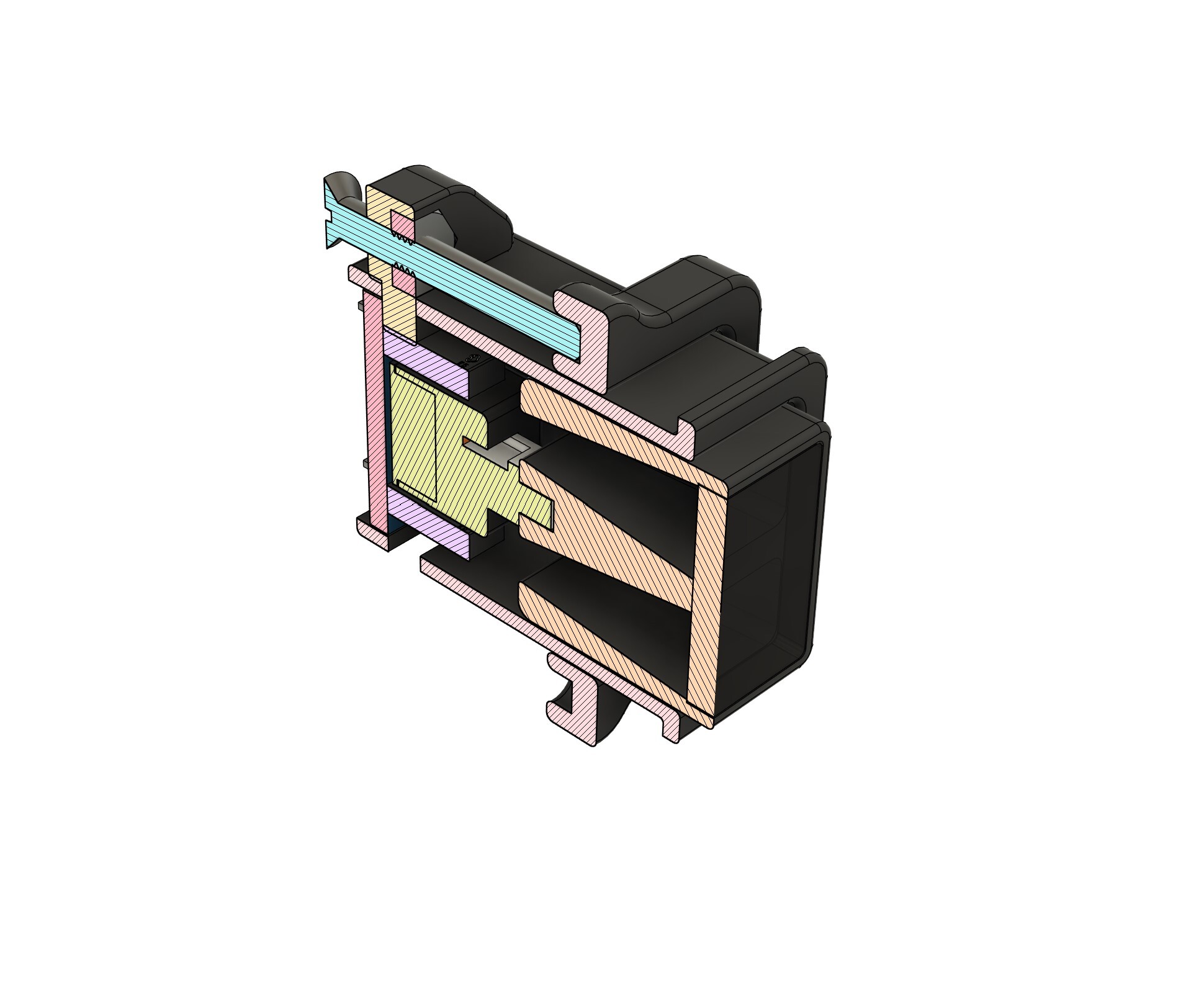

Распаял магнитный датчик, работает как без проблем. Собрал для тестов регулировочный потенциометр. Немного изменил конструкцию, вращение не идеальное но достаточно хорошее.

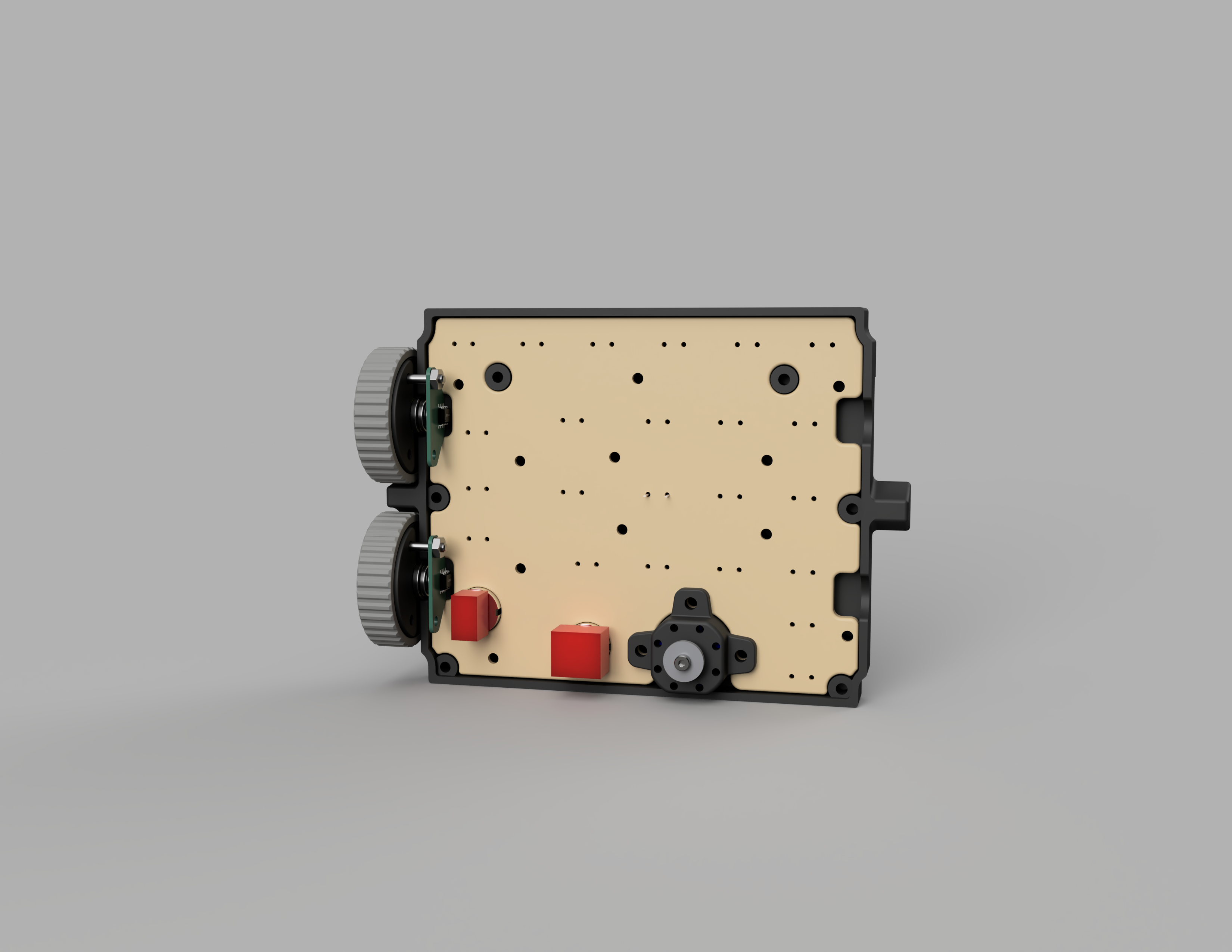

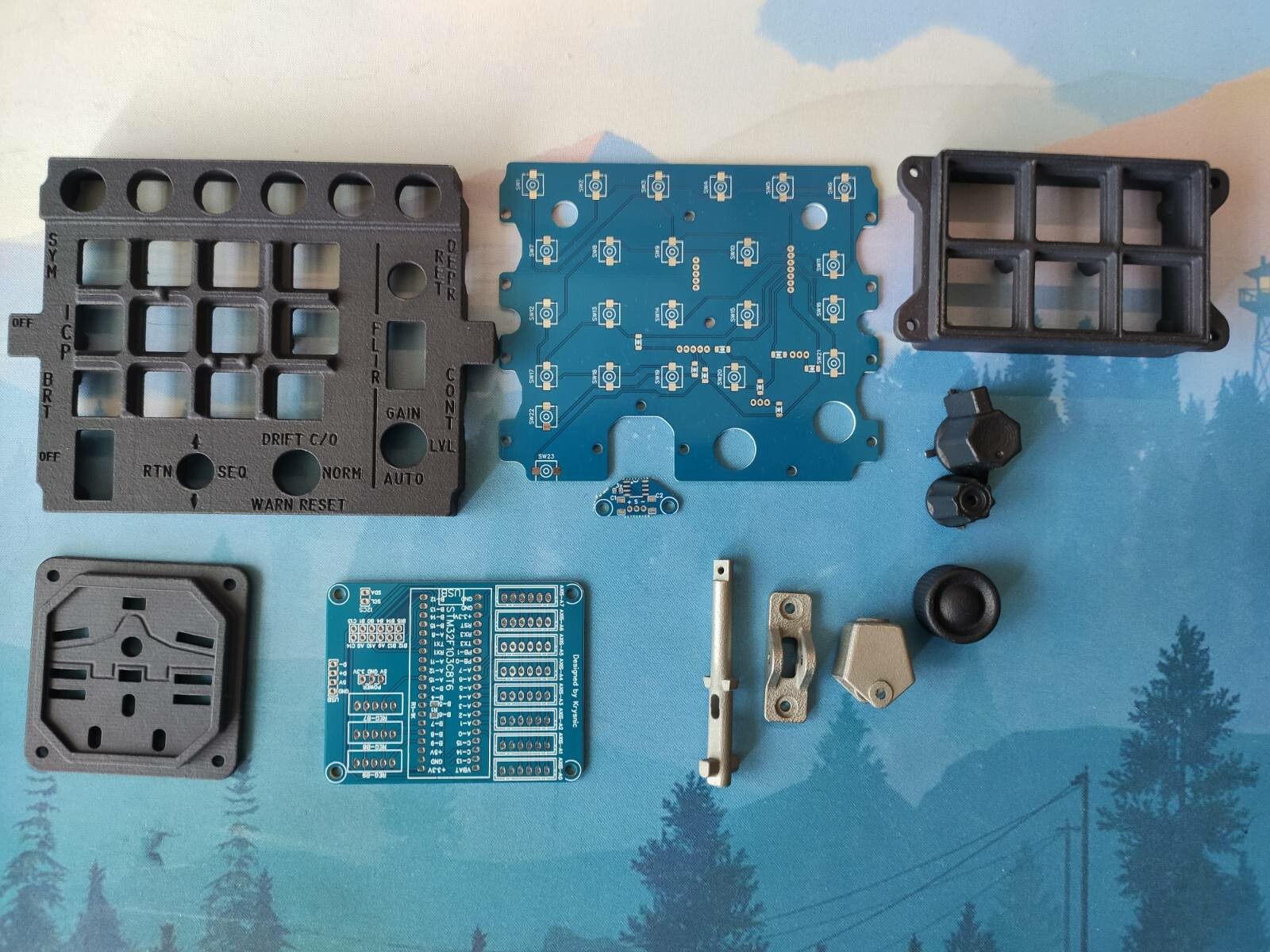

Пришли некоторые платки, датчики для регулировочных колес от ICP F-16 и плата кнопок для UFC A-10C. У регулировочных колес нужно решить вопрос "загрузки"

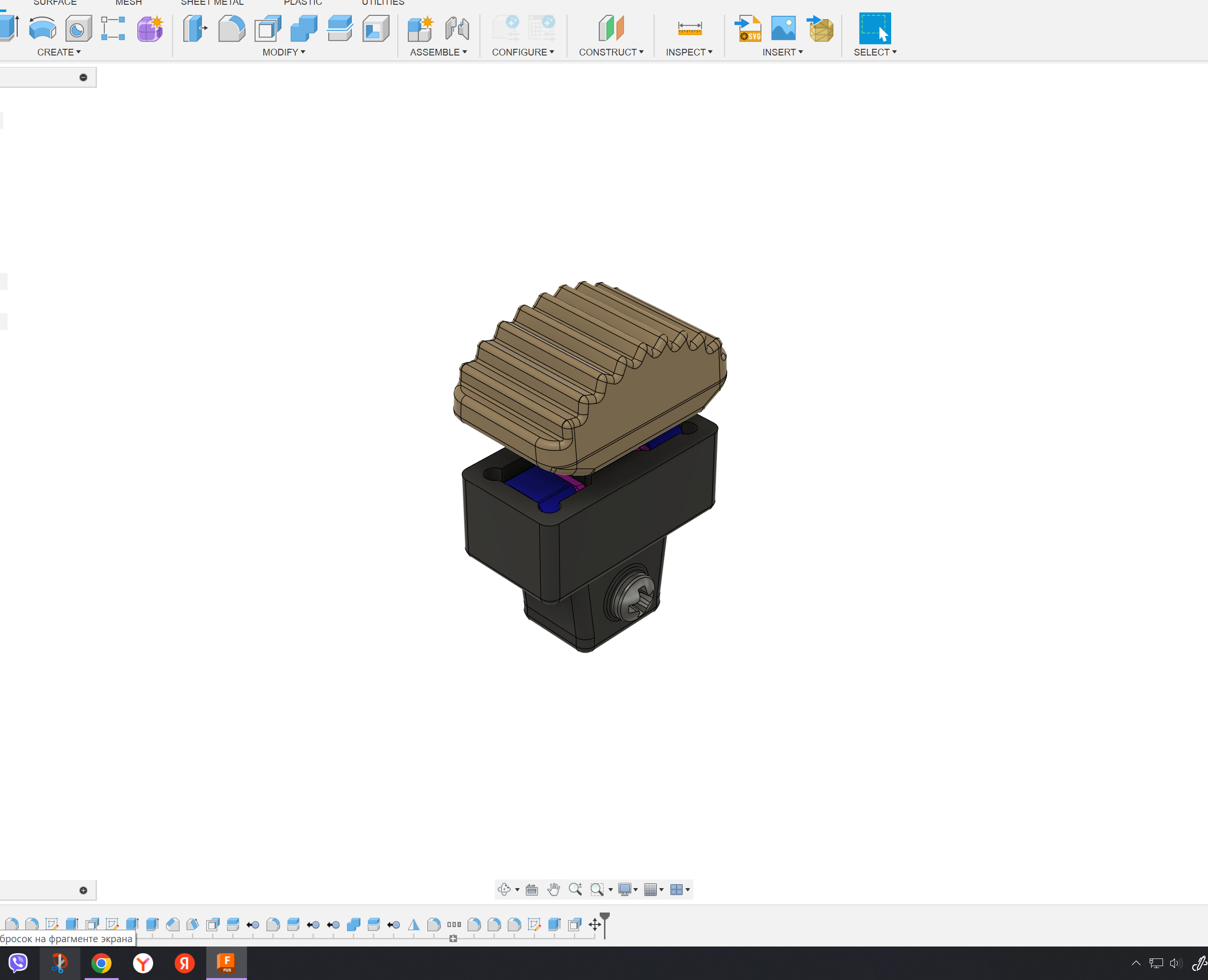

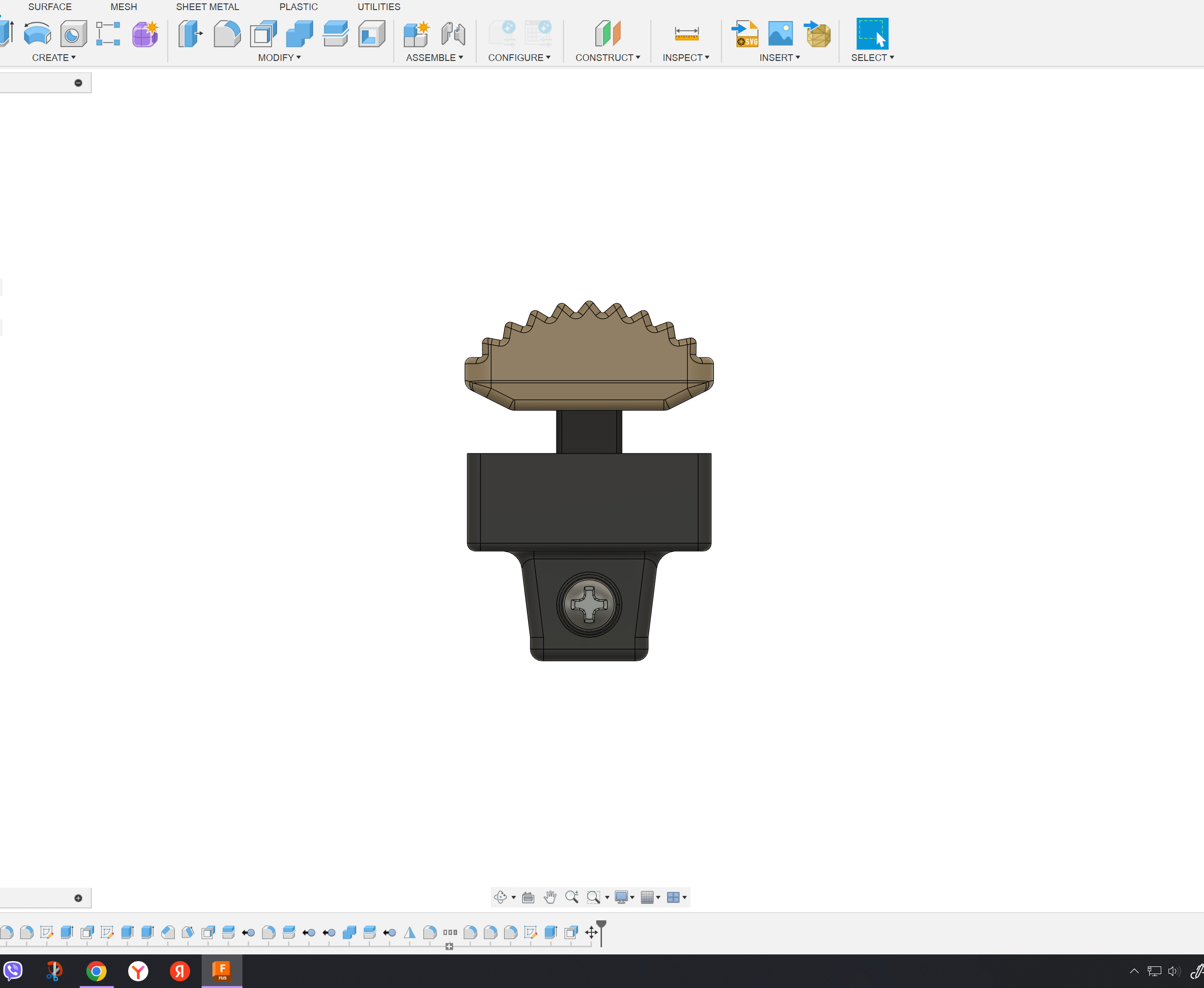

Регулировочное колесо

Немножко поигрался

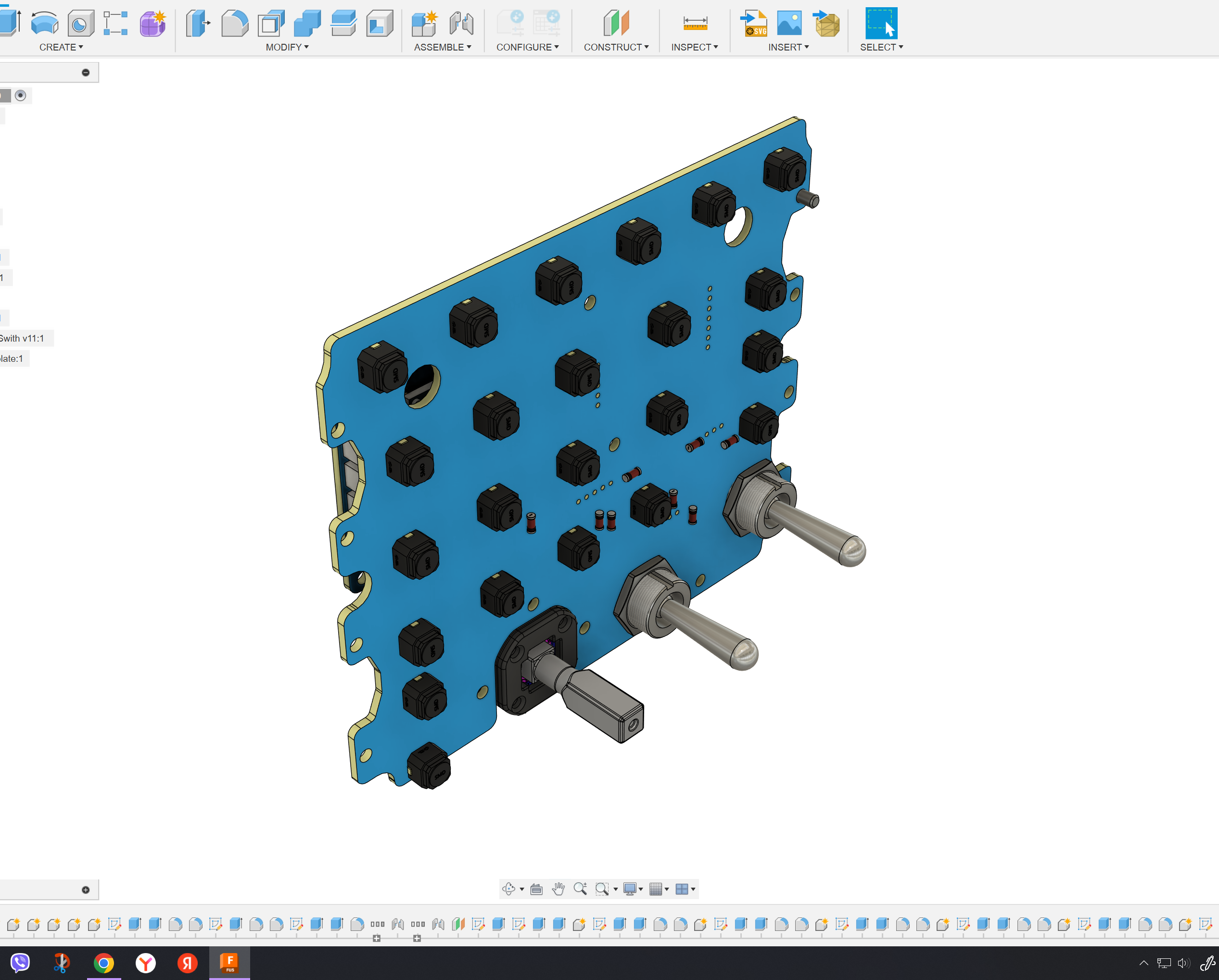

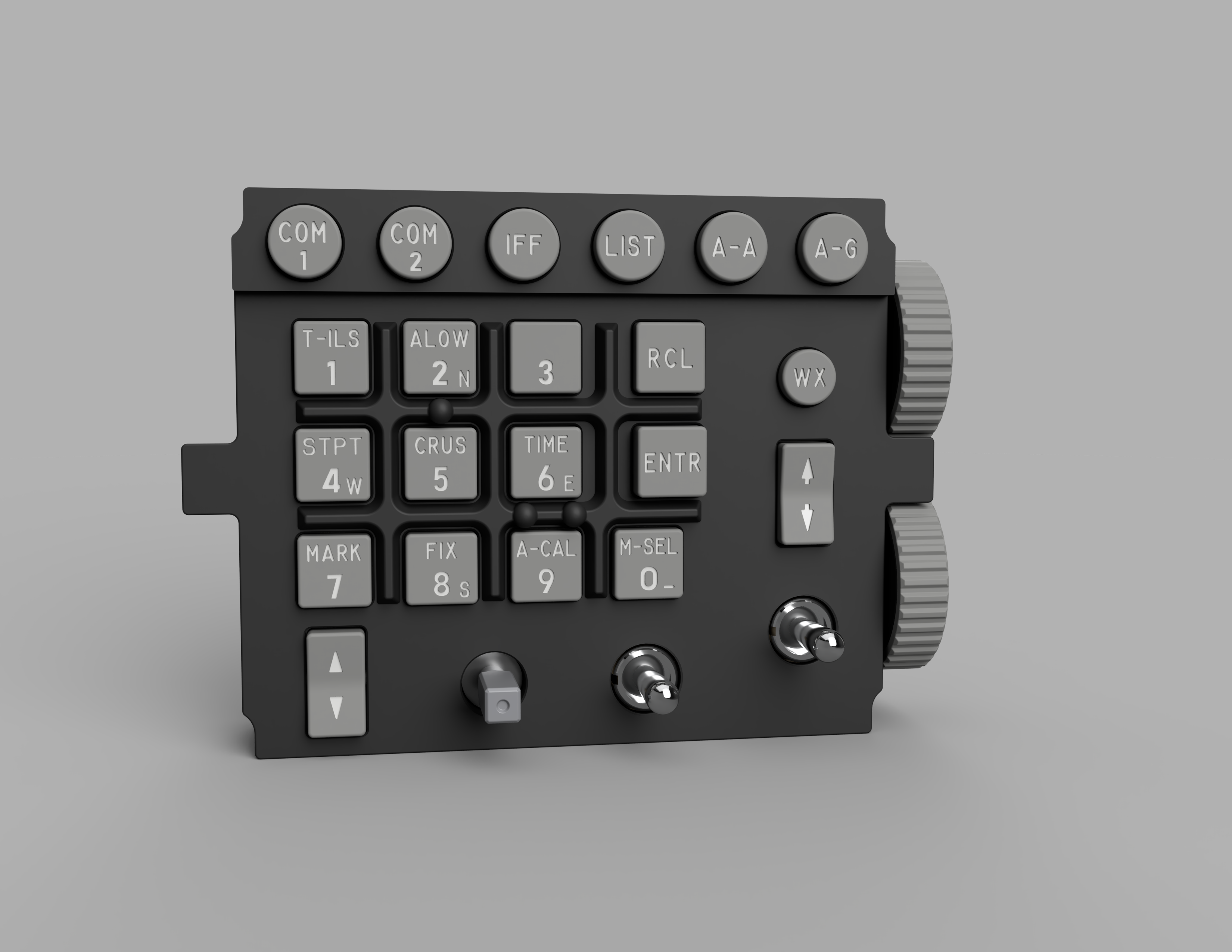

Пульт UFC для A-10C Работаю над ufc для A-10c, подсветка кнопок и надписей на корпусе сохранена. Поэтому понафигачил на плате столько светодиодов кнопок и резисторов, что страшно смотреть. Кнопки к контроллеру подключаются посредством диодной матрицы, на обратной стороне распаиваются диоды. Разводка платы практически готова и вроде как все должно работать

Скажите, а настройки управления со временем обновляться будут. Хотелось бы осевые команды для настройки яркости АБРИС, яркости и контрастности ИТ-23.

Заказывал на jlcpcb, у них цена нормальная и заказывать легко. Регистрируетесь на сайте, выбираете вкладку 3д печати, загружаете stl модель и выбираете каким материалом печатать. Далее оформляете доставку и после проверки модели оплачиваете.

На данный момент такой метод наиболее легкий и дешевый, по крайней мере для меня. Добился вменяемого и стабильного результата, надо еще поиграться с мощностью и скоростью лазера. Так же нужно выставить геометрию рамы лазера и придумать как наиболее точно позиционировать кнопки для гравировки.

Пытаюсь изготовить кнопки с надписями, с помощью диодного лазера. Пока результат не очень, вроде и получается но не так как хочется. Пробую выжечь надписи, поверхность получается как у прозрачного поликарбоната. То есть пластик немножко плавится, в результате чего надписи трудно читаемы. А нужно что бы выжигалась только краска, без расплавления поверхности. Если выжечь небольшой участок, результат неплохой. На свету надписи просвечиваются хорошо. Надо дальше экспериментировать с краской, параметрами и т.д. Конечно для такой гравировки лучше всего подходит волоконный лазер.

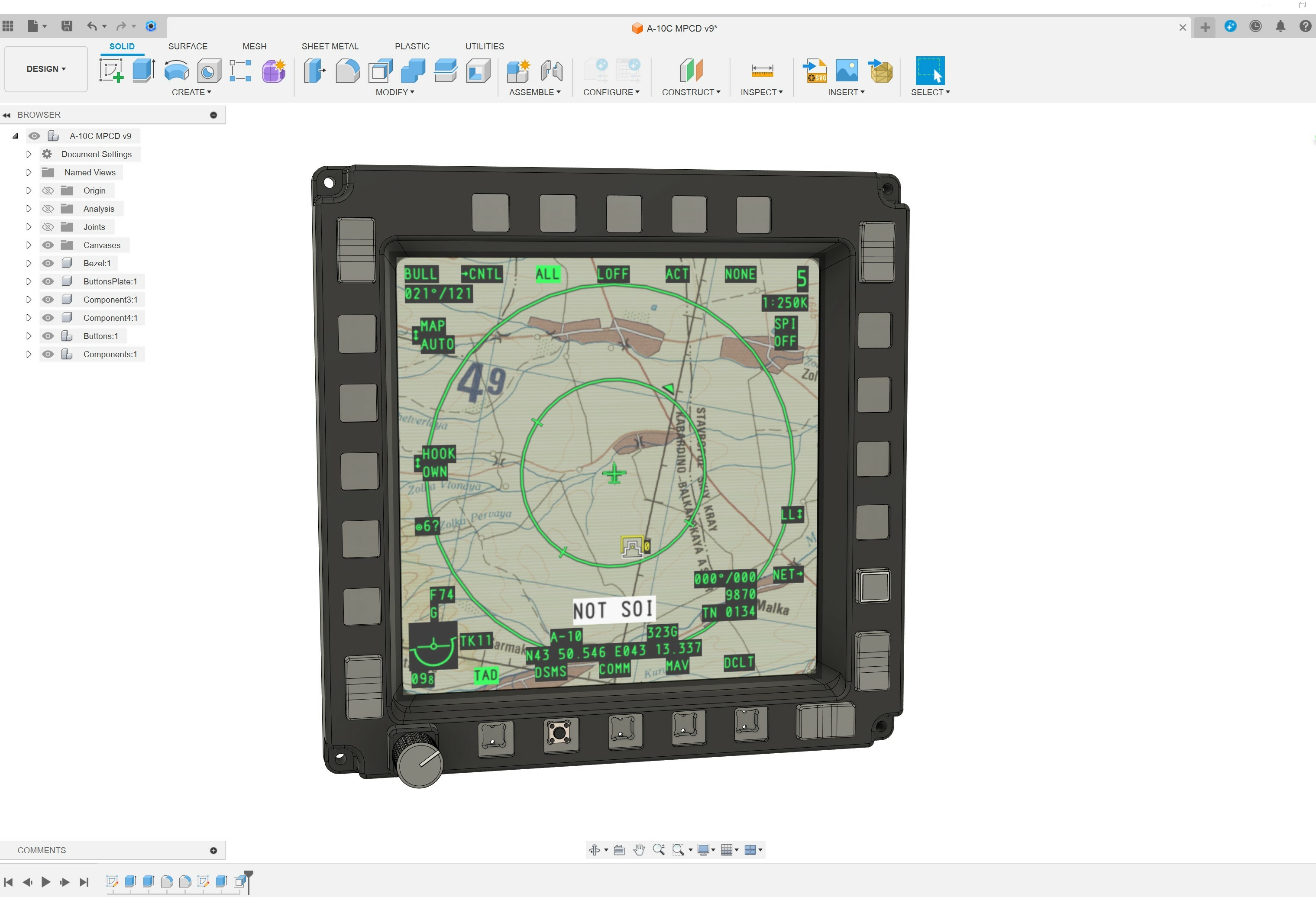

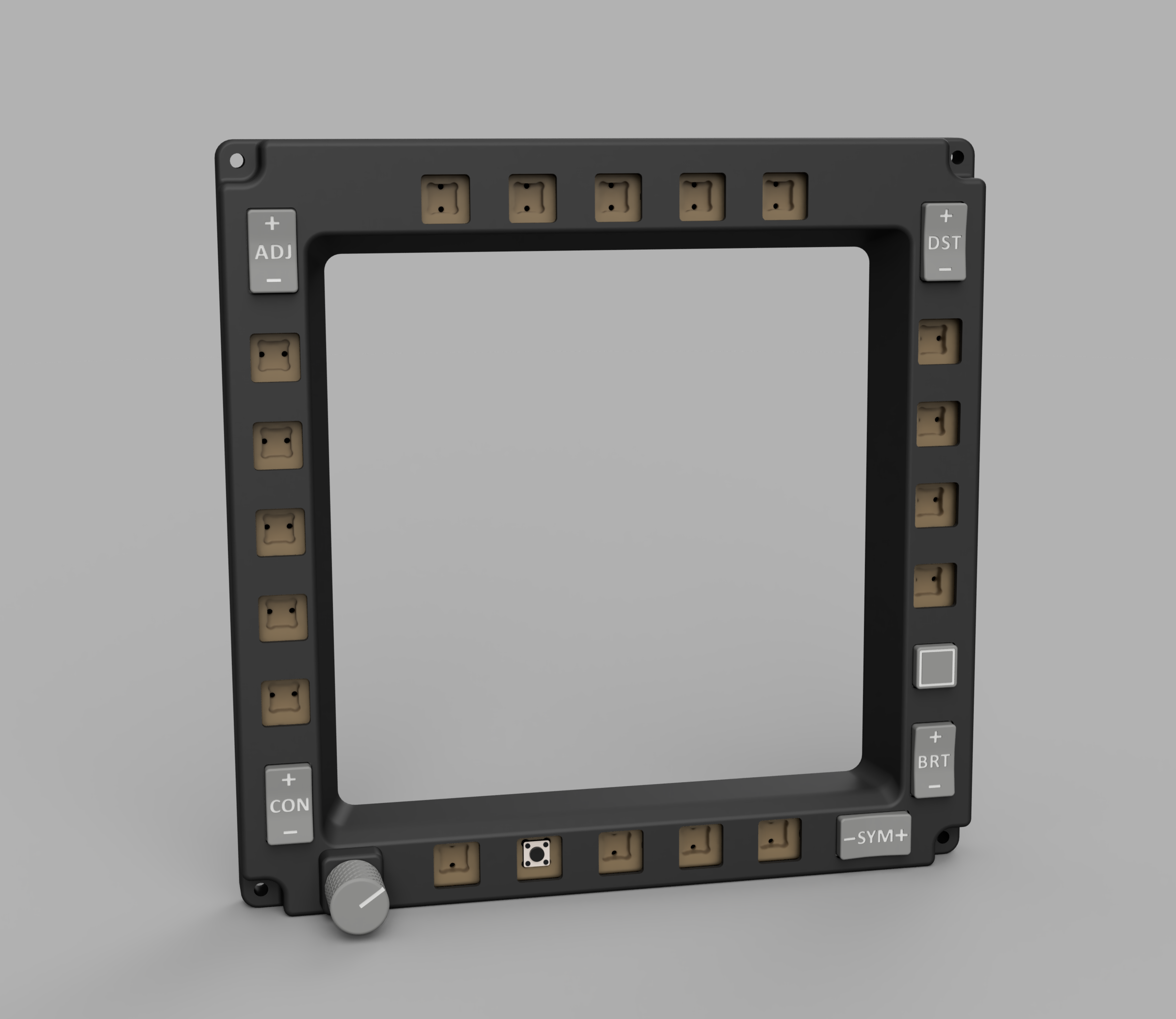

Возобновил работу над МФД для А-10С.

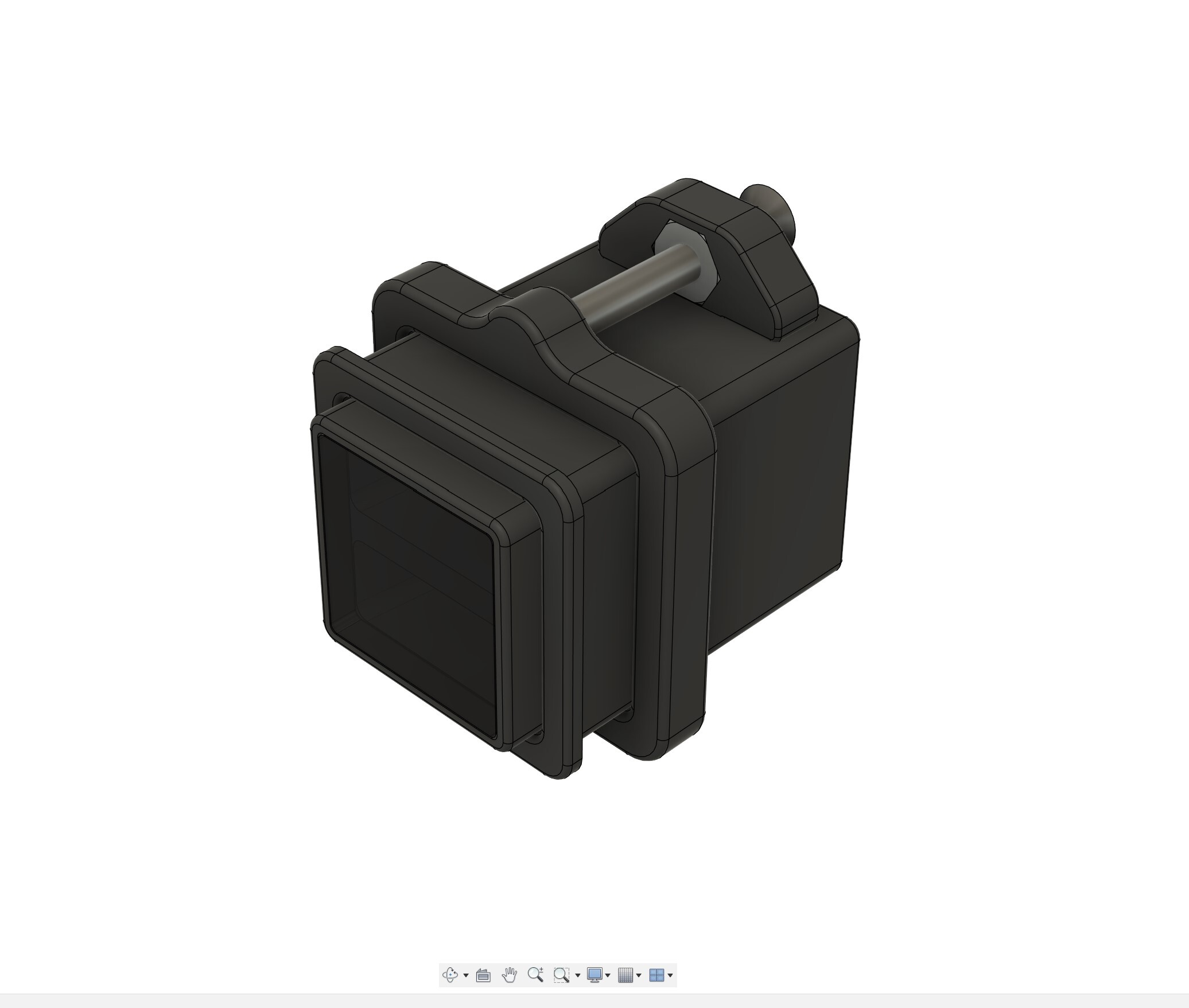

Да, нижний винт ограничивает угол отклонения. Два подшипника нужно заклинить от вращения. Далее подшипники прижимаются гайками на оси(болт м10). Хомутом обжимаем эти подшипники тем самым регулируем нужный загруз. По идее усилия здесь небольшие, раскручиваться не должно.

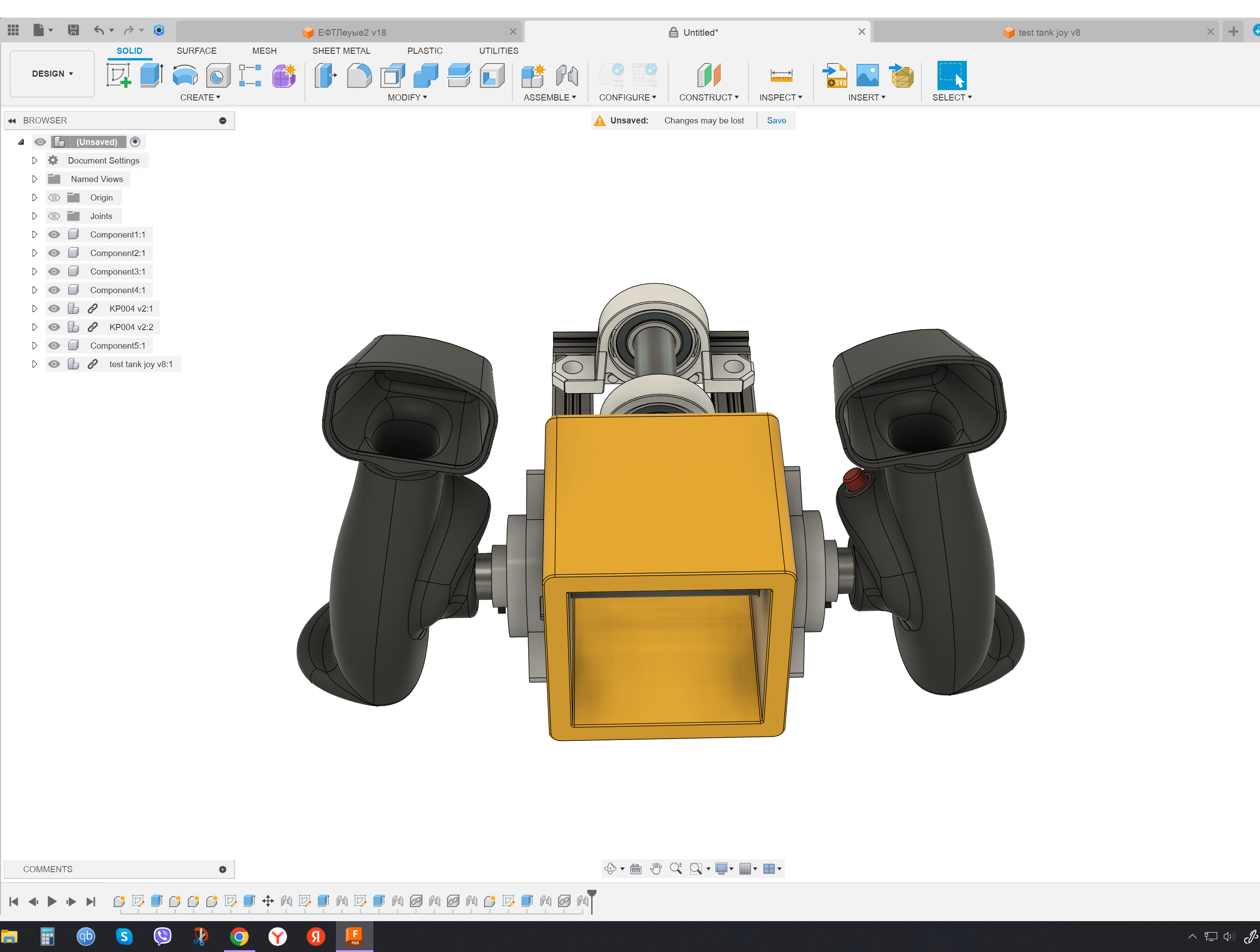

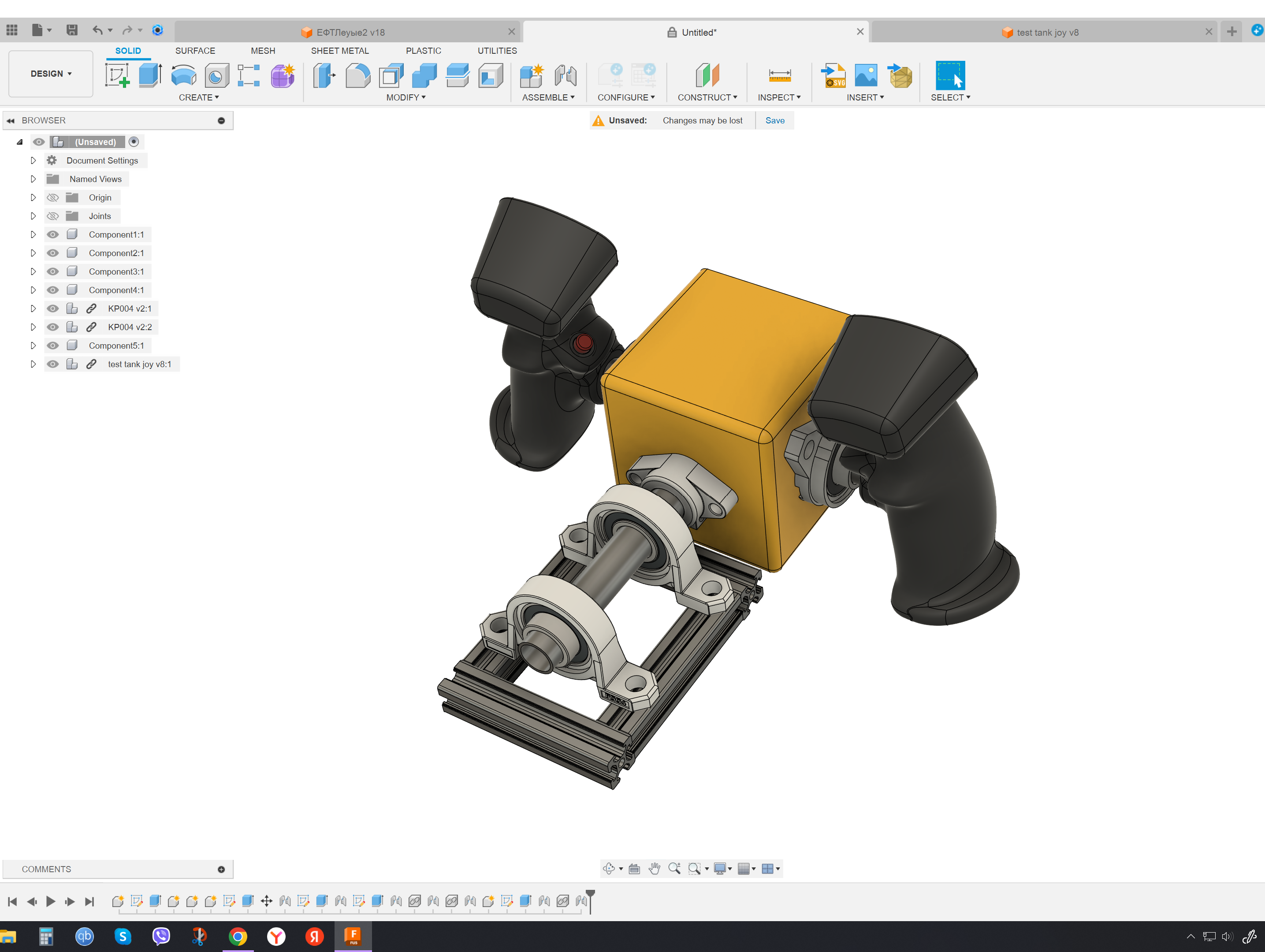

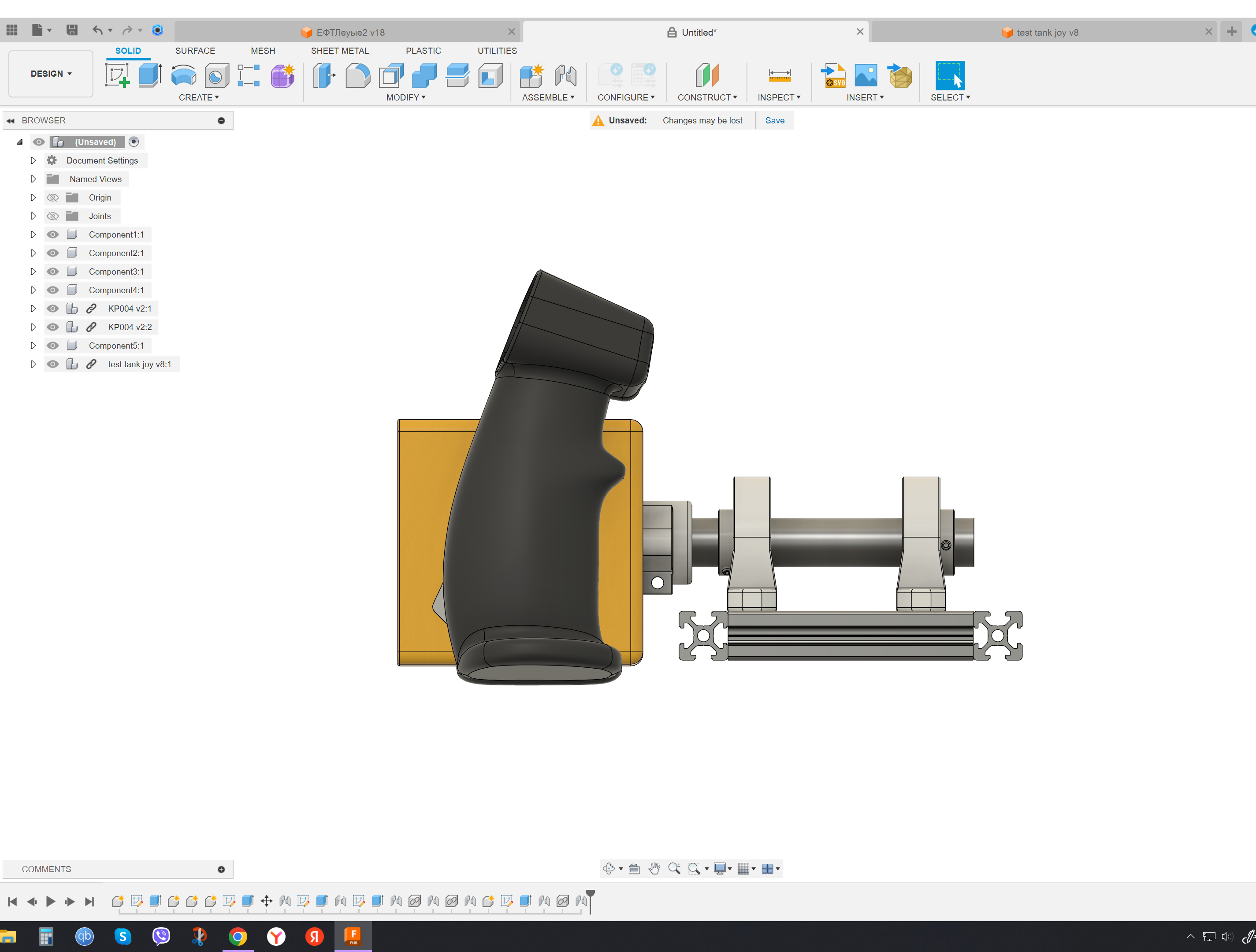

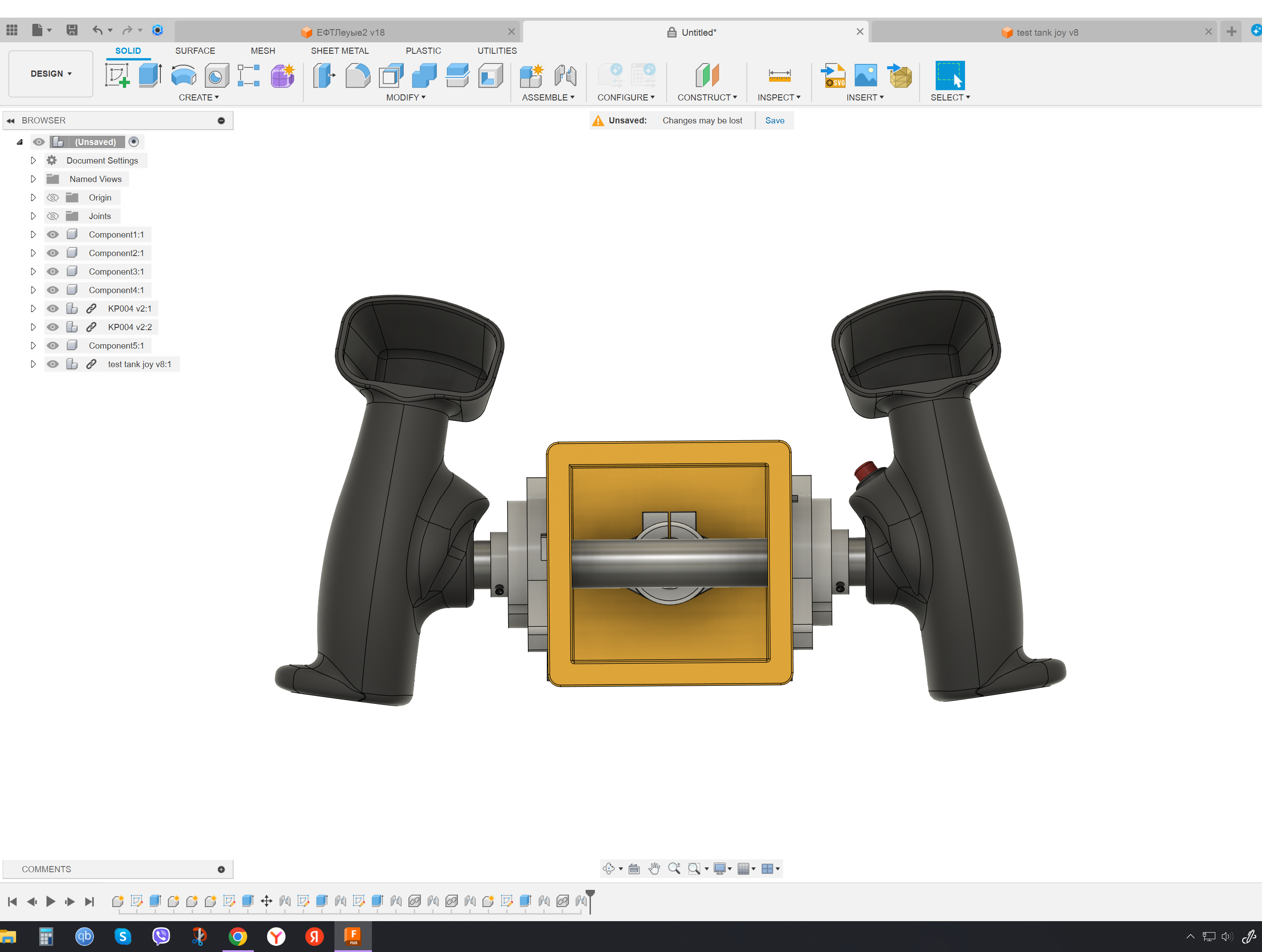

Продолжаю продолжать РУД В целом общий концепт готов осталась работа над деталями. Пока механизм загрузки выглядит так, два подшипника застопорены и зажаты. зажимая хомут регулируем загруз. Для начала нужно еще разобраться с листовым металлом, подготовка файлов для резки, гибки и тд.

Поставил старые драйвера, выключил синхронизацию поставил в драйвере адаптивную. Все равно 40фпс, потом поставил пресет низкий тоже самое. Сносить игру подчистую и по новой ставить, да уж что то непонятное.

Спасибо, буду химичить, может что и выйдет.

С недавних пор и у меня просел фпс, появились статтеры фризы, сплошная прелесть. Если раньше настройки были практически все на высоком и в оффлайн миссии 60 фпс стабильно. Теперь 40 фпс и все, без разницы какие настройки. Проц i7-8700K видюха 3080, как в это играть то теперь.

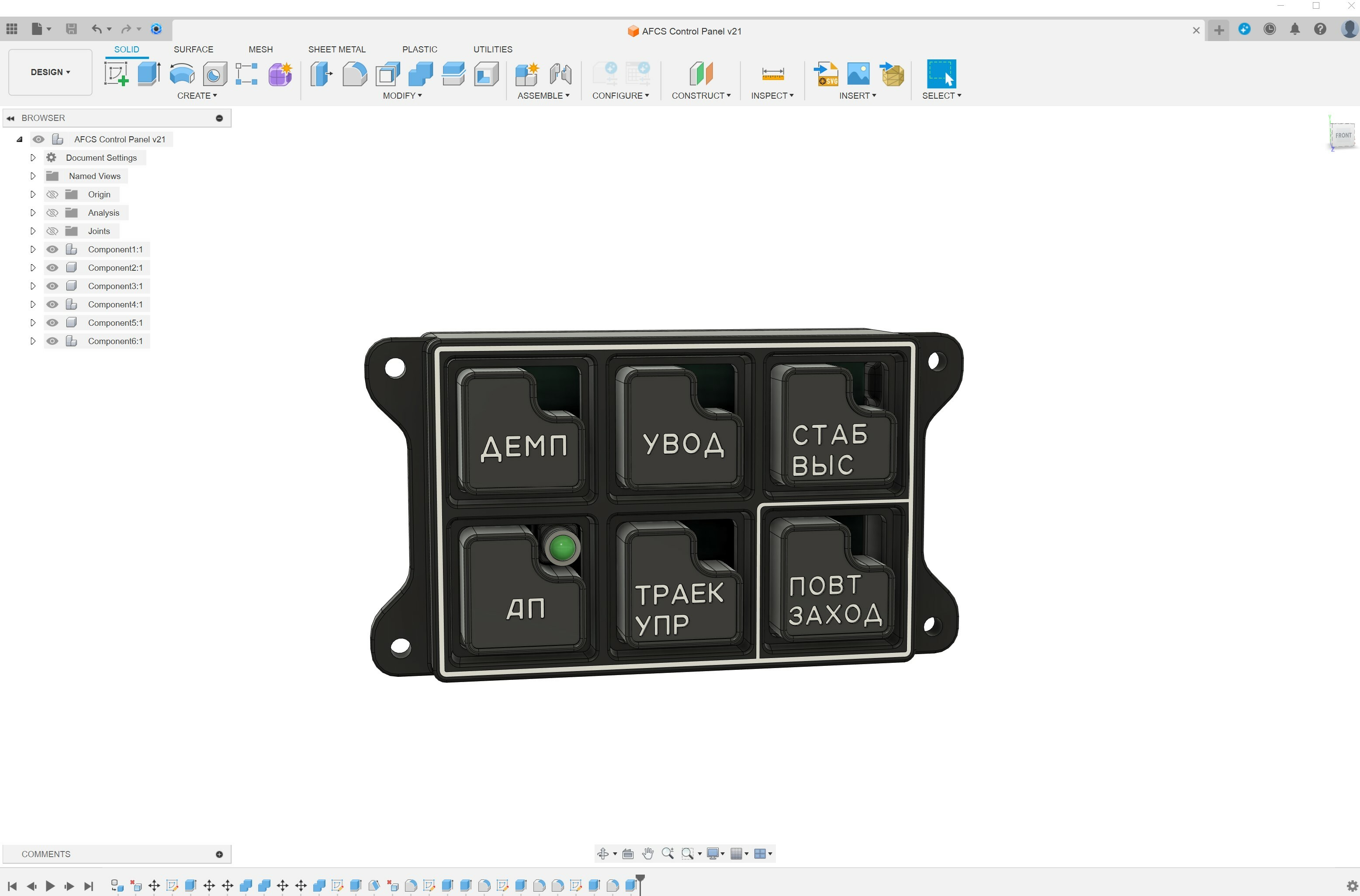

Тестовая сборка и проверка. Есть кое какие проблемы но в целом все отлично.

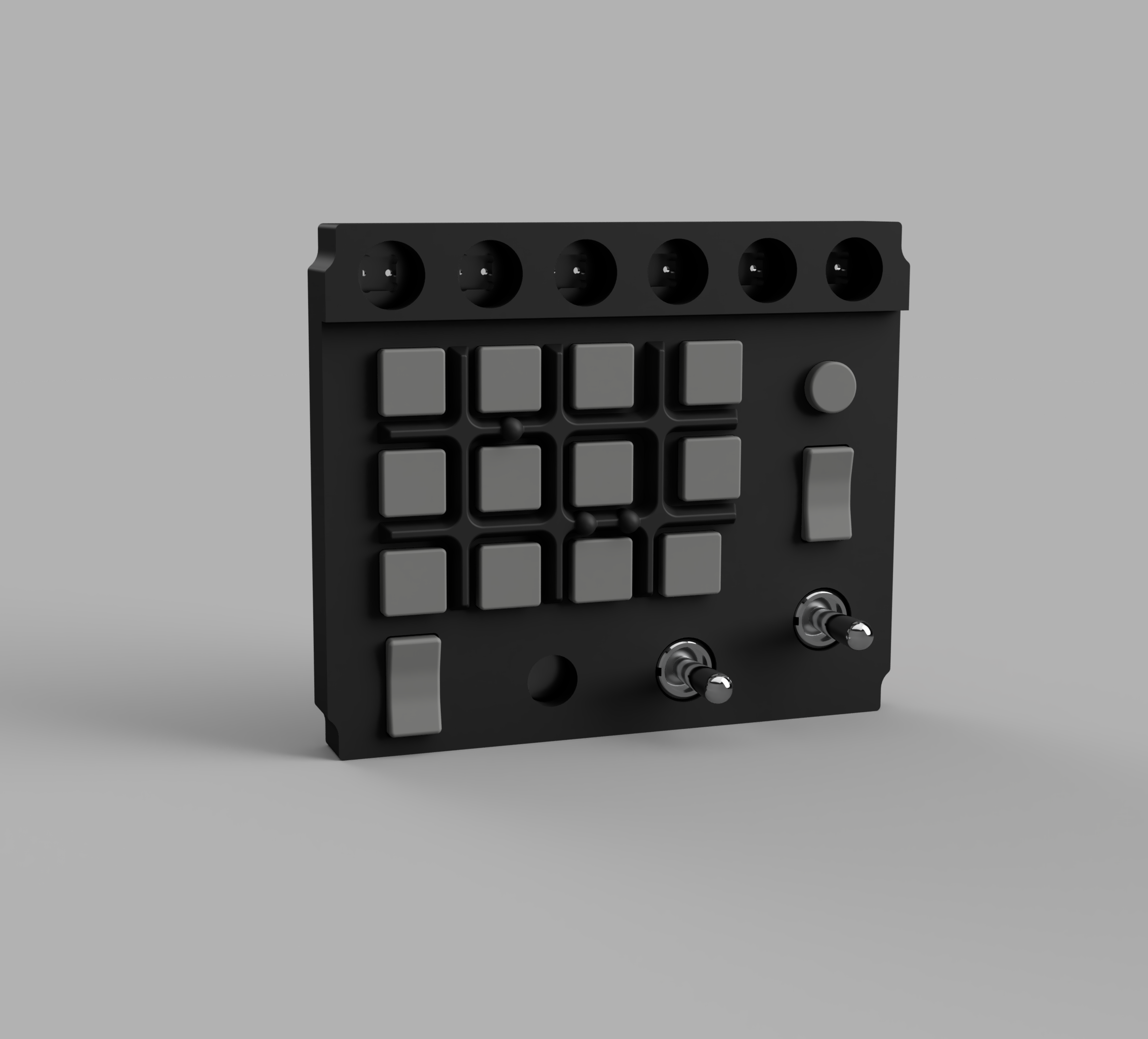

УВ-26 собственной разработки, корпус напечатан на 3д принтере материал PLA, задняя крышка PETG. Софт для связи с игрой DCS BIOS. Габариты устройства: высота 141мм, ширина 75мм, глубина с козырьком 73мм. Печатные платы заводские, кнопки honyone PB-26, тумблера серии SH T80, контроллер arduino nano. В комплекте USB провод длина ~2м и несколько колпачков кнопок окрашенных и нет. Цена 6500р. плюс доставка, доставка желательно боксберри.

https://aliexpress.ru/item/4000270202097.html?gatewayAdapt=glo2rus&item_id=4000270202097&sku_id=10000001100362481&spm=a2g0o.order_list.0.0.21efa396KHxC0K

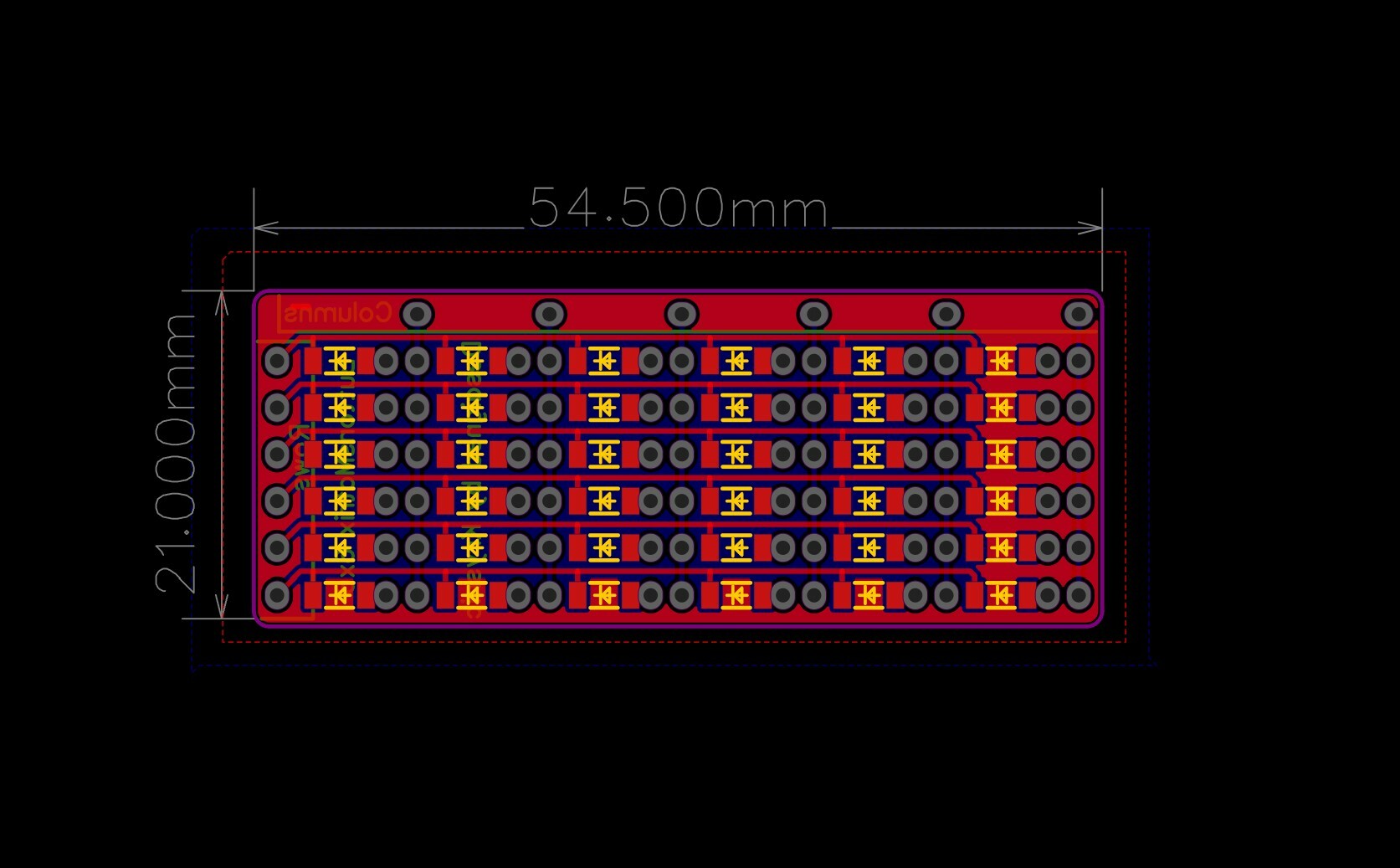

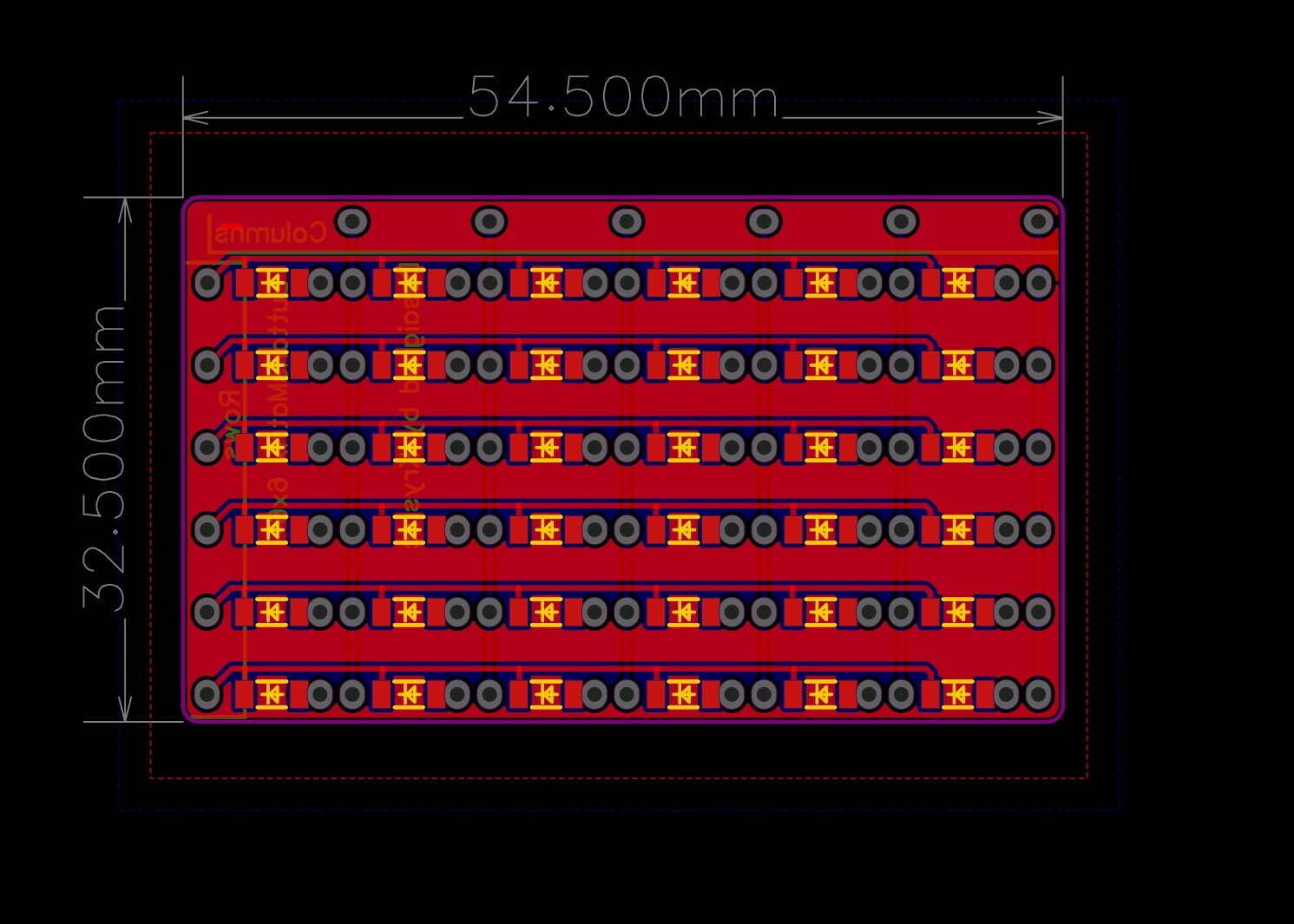

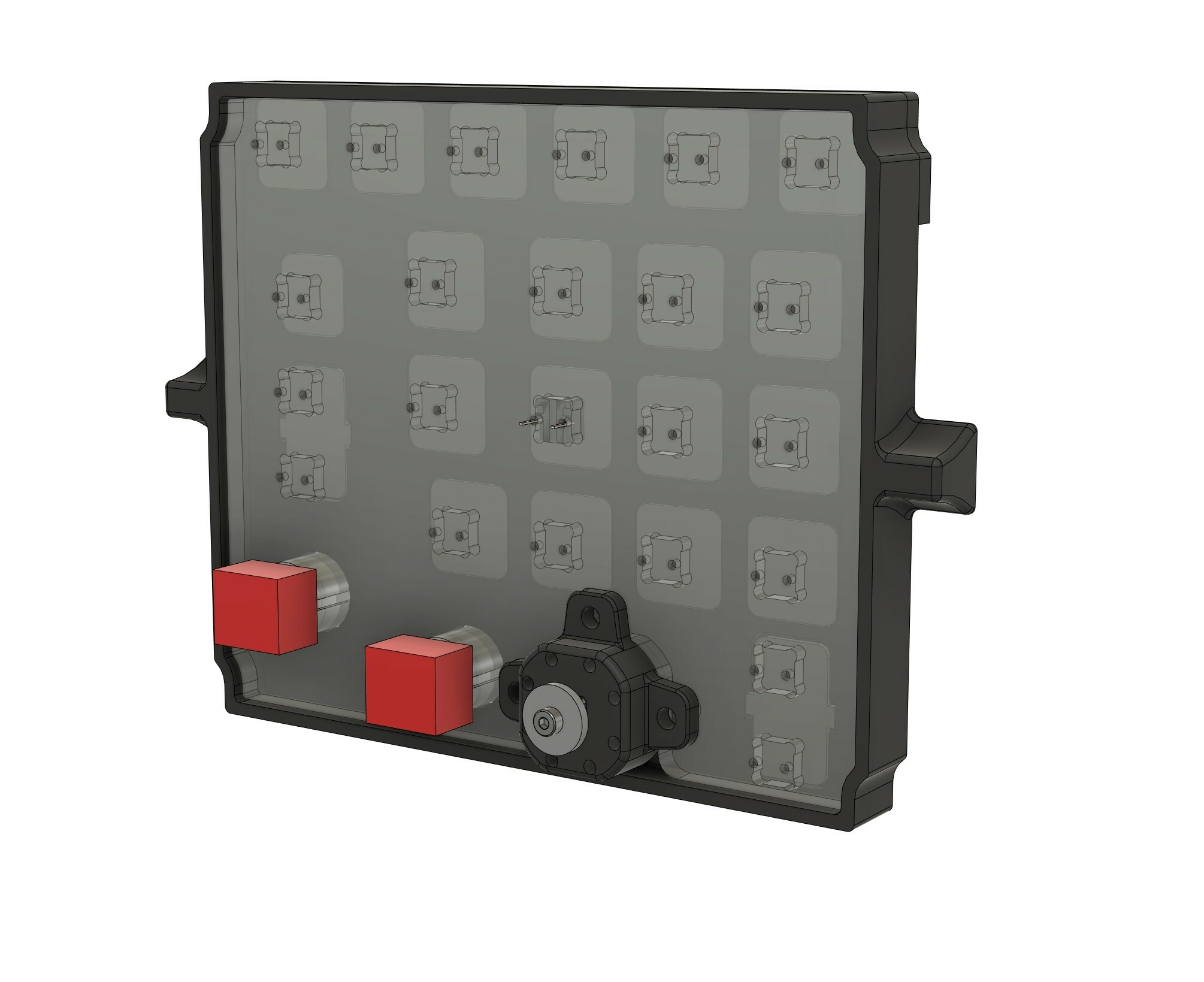

Финальная версия АБРИС готова, осталось все проверить перепроверить и что то возможно исправить. Кнопки пока решил сделать по проверенной схеме, это простое и рабочее решение для домашнего изготовления. Идет работа над печатными платами, думаю сделать два варианта на тактовых с диодами(на скрине) и без подсветки на 12*12мм тактовых. Кнопки и энкодер будут подключаться через диодную матрицу, диоды распаиваются на плате на плате. Потенциометр будет подключаться напрямую к платке ардуино. Габариты: ширина 200мм, высота 280мм(250мм без блока кнопок), глубина 35мм(49мм до верха ручки потенциометра).

Пока решаю как и что делать по РУДу, вернулся к разработки АБРИСа. В целом почти все готово, остается вопрос с подсветкой кнопок и с выбором самих кнопок.

Потихоньку осваиваю проектирование из листовой металла. Надо еще разбираться что можно а что нет, как это потом на производство готовить. В планах сделать открытый проект руда, ну время покажет. Ручка модифицированная от ф-16. Рычаг руда планируется сбоку, дабы освободить место на корпусе. По механизму загрузки пока придумываю, надо что то простое эффективное и легкое в производстве. Корпус из листового металла 2мм., т.е. лаз. резка и гибка. По габаритам будет где то в этих пределах 245*164*55мм, крепежные отверстия как у кабана. На корпусе три вырезанных окна под установку панелей, на панелях будут размещаться различные органы управления. То есть любой желающий может напечатать панели с нужным ему кол-вом кнопок тумблеров и т.д. На корпусе ближе к основанию ручки оставлено место под установку дуги с детентами, примерно как на фото. В общем как то так

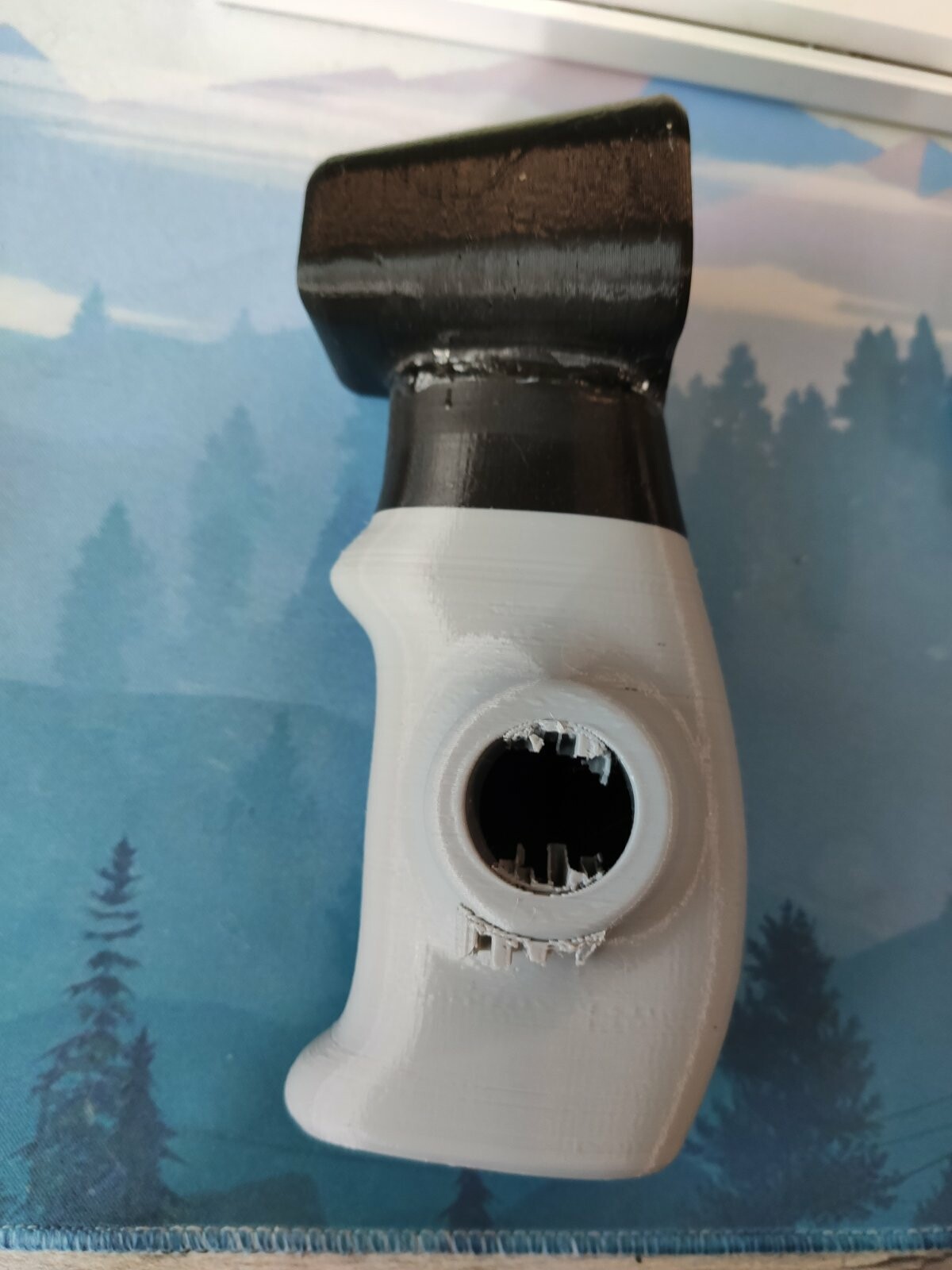

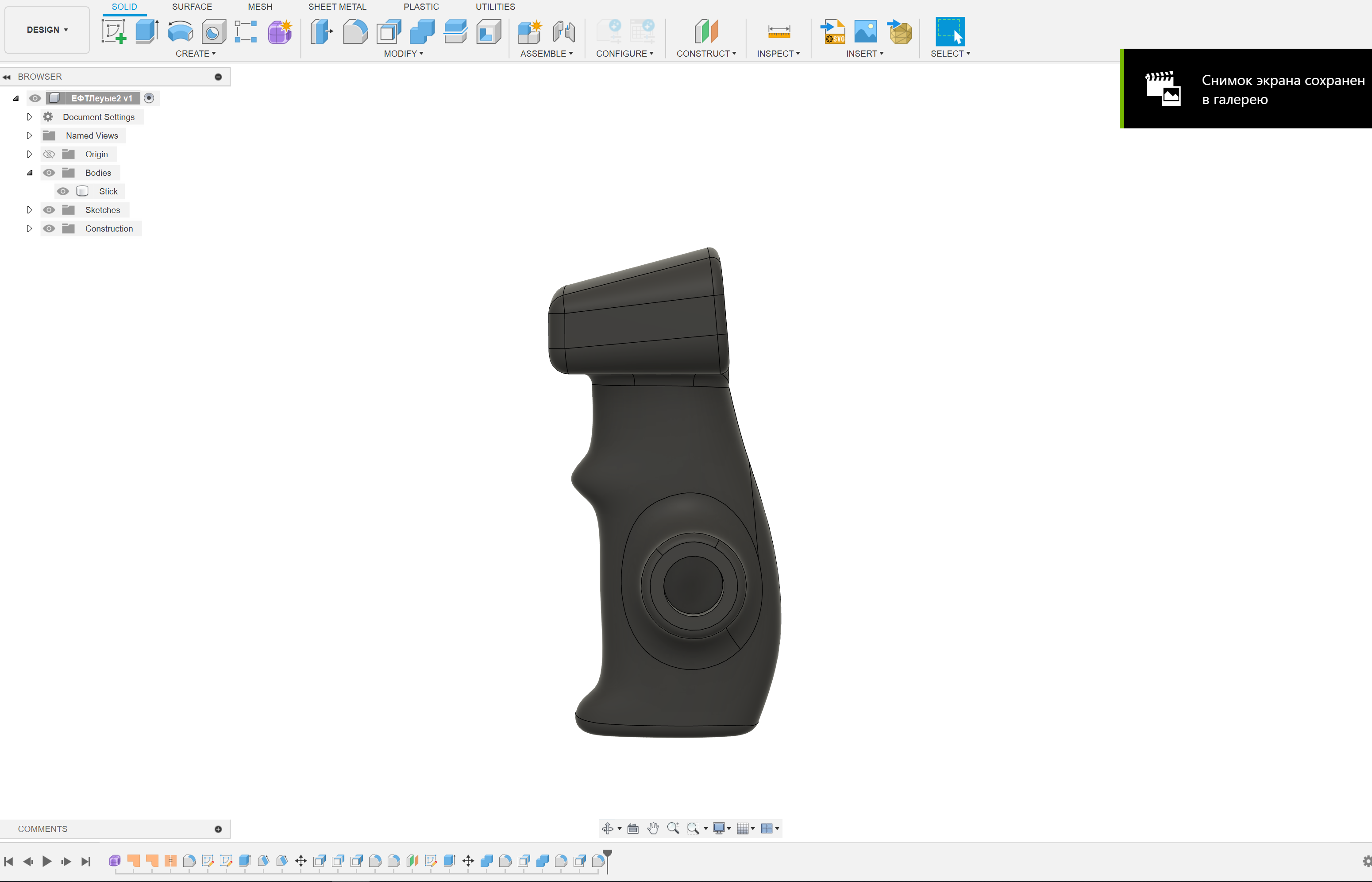

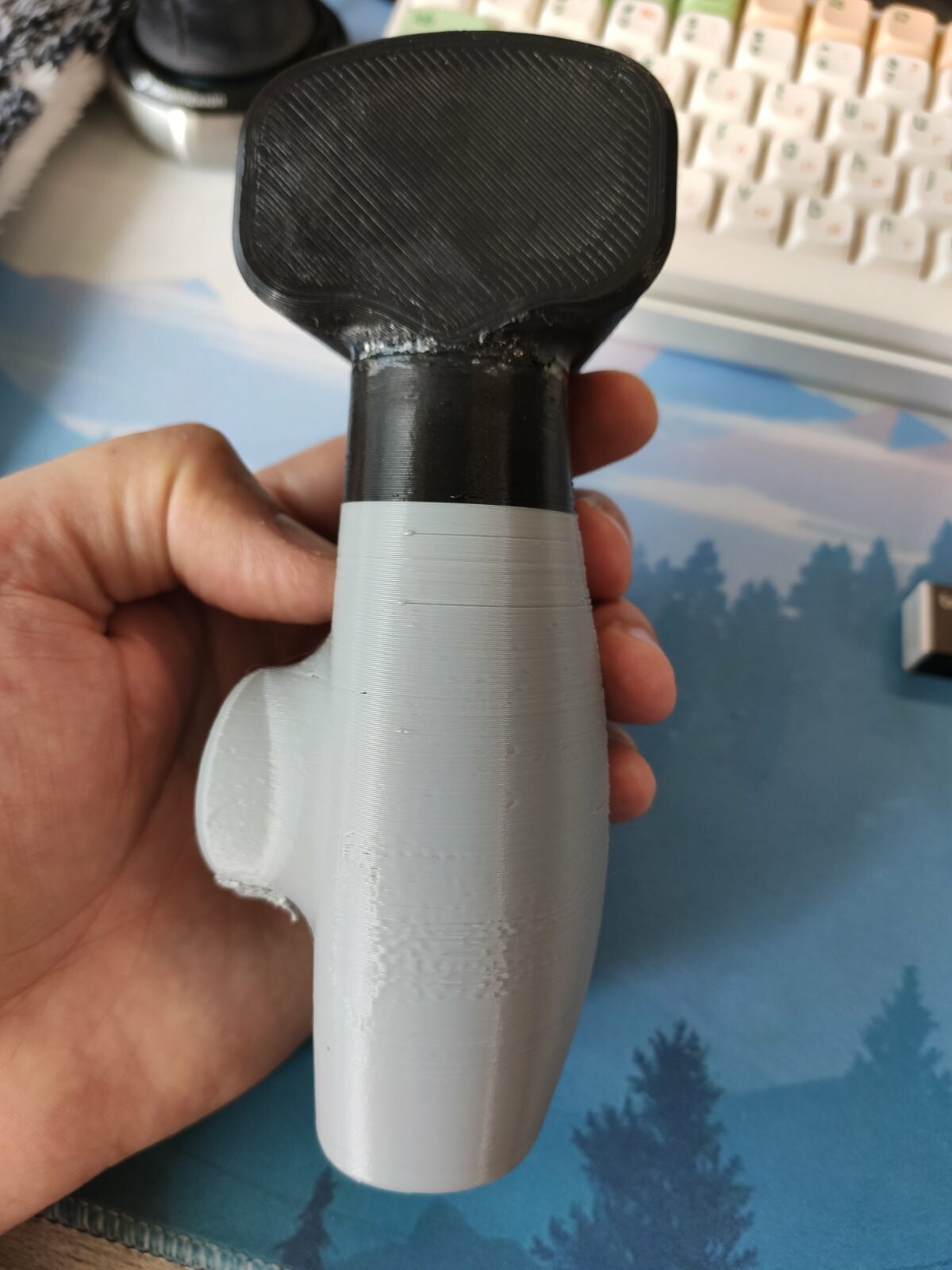

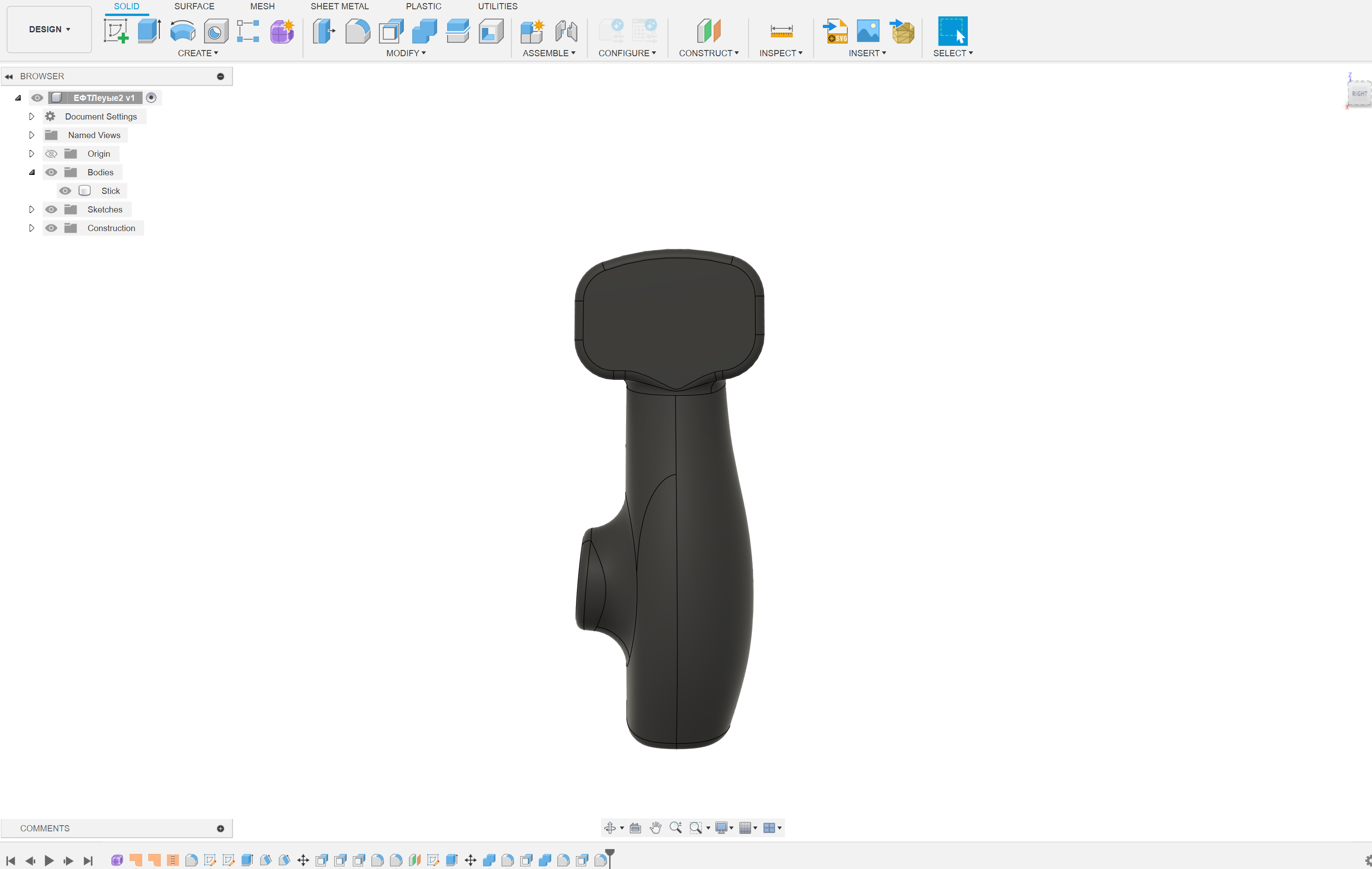

Доработал под свои нужды ручку ф-16 от JFlyer81 это доработка ручки от JonahTsai. Добавил хатку под средний палец, трех позиционные переключатели так же заменил на хатки. Местами сгладил углы, подправил геометрию. Кое где подкорректировал толщину стенок и т.д. На домашнем принтере долго печатать, а у меня нет возможности поставить печать на ночь. Так же не известно что получится по качеству. Заказал печать на промышленном 3д принтере, печать MJF полиамидом PA12. Качество отличное, все пропечаталось как надо

Наконец таки дождался DDI панельки напечатанные на промышленном 3д принтере. MJF печать полиамидом PA12, качество отличное.
