Krysnic

AMPCD и MFD A10 потихоньку делаю. Для UFC нужно уметь программировать и искать подходящие дисплеи и т.д. не дешёвая выходит штука.

Выкладываю файлы для самостоятельной сборки Lock/Shoot индикатор для F-18 https://cults3d.com/ru/3d-model/igra/dcs-f-a-18c-lock-shoot-light

Тема в которой буду публиковать различные устройства для DCS Сделал Lock/Shoot индикатор для F-18. Корпус, "печатная плата" и световое табло все распечатано на 3д принтере. Индикатор планируется устанавливать на монитор. Первый тест светоиндикации Тест в игре Файлы с инструкцией будут позже.

Для 2-х штук тысяч 13

Доставка желательно через боксберри.

Для всех желающих собрать себе DDI. Выкладываю в открытый доступ набор файлов для 3д печати и заказа печатных плат. Инструкции как таковой еще нет, есть небольшое описание с покупкой нужных компонентов и рекомендациями по сборке. Я не инженер не конструктор и в электронике не понимаю, делал как мог))). По ммджою его настройке и т.д. есть темы на форуме ила, думаю и здесь есть. Так же скачать прошивки и некоторое описание есть на оф сайте https://sites.google.com/site/mmjoyproject/o-proekte Возникли вопросы, спрашивайте в этой теме, по мере возможностей буду объяснять что и как делается. Возможно что то и забыл добавить, так что пишите. Проект не для продажи, как говорится имейте совесть. https://drive.google.com/file/d/1z-wLMzmVL-Q92IeNPSgyr7MDpwmltko8/view?usp=sharing

Дорабатываю проект и подготавливаю файлы для общего доступа. Сейчас дорабатываю печатные платы, чтобы было все просто и понятно. Для плат кнопок сделал вкат, а вот для мелких платок сделал разделение сверловкой. Только не знаю прокатит ли такой вариант, я про сверловку.

Button boards made by myself in sprint-layout, arduino board took from Mmjoy2 pcb folder, but make some improvement, and ordered on jlcpcb.

Its Mmjoy2, most of the information is in Russian language. In English, a large topic on the simhq forum https://simhq.com/forum/ubbthreads.php/topics/3899105/1 It is free and simple software for make USB joystick controller using specific versions of Arduino/Teensy prototype boards, without need to assembly circuit boards or write computer code or deal with Arduino "sketches".

Made my own 3d printed DDI, it's used 8 inch display, usable Display Area: 121*121mm. Knobs, buttons, case, all 3d printed. In the future, I think I will post the project to the public. A bit more info here Sorry for my English.

Кстати есть тут знающие люди, может кто просветить. Если использовать импульсный блок питания, получаем такую картинку(см. видео). Идут помехи, срабатывают все кнопки где идет подсветка. С трансформаторным блоком питания проблем нет.

Пока выложил в открытый доступ корпус дисплея для трастмастеровских мфд. https://www.thingiverse.com/thing:5129615 Сейчас дорабатываю разводку печатных плат, устраняю разные недочеты. Потихоньку собираю все в кучу, думаю в следующем году в открытый доступ выложу и этот проект.

На задней стороне под крышкой располагаются: плата управления дисплеем, контроллер джойстика и DC преобразователь, все это с кучей проводов.

Пока не знаю, сейчас нужно устранить все обнаруженные косяки.

Работы по печати и сборке окончены, пришло время представить первый рабочий прототип. Габариты устройства получились достаточно компактные: ширина 200мм, высота 176мм, глубина 67мм. Вес устройства в сборе вышел около 730гр. Записал несколько тестов в игре, это просто проверка кнопок и дисплея. К сожалению освещение посредственное, старался как можно лучше настроить вебку но вышло так себе.

Пока не знаю что будет в открытом доступе и когда. Сначала нужно все доделать проверить как работает, исправить косяки и только тогда можно будет посчитать примерную стоимость. Знаю что удобнее но ее нужно осваивать, а я пока более менее могу работать только в спринте.

3д модель готова, печать идет полным ходом, если можно так сказать. Нужно перебирать принтер, серьезные проблемы с печатью, но первый прототип распечатаю, а потом уже займусь.

Начал заниматься железом, пришли платы. К сожалению я не разобрался как сделать панелизацию (V-cut) то есть сделать v образные пропилы по контурам плат, с ними платы легко разделяются руками, далее только подравнять напильником и готово. Пришлось резать своими силами. Купил готовые провода с разъемами, но впоследствии решил отказаться от них. Нарезал нужной длины. зачистил и обжал. Запаял все элементы. Еще вначале при подборе диодов мне показалось что света 3мм не достаточно, взял 5мм. Их нужно немного спиливать напильником и устанавливать под углом. Диоды располагаются так чтобы светить под шляпку кнопки. Во фьюжине для тестирования отрезал часть модели и распечатал на принтере. Смонтировал все, подключил к контроллеру, подсветку подключил к лабораторному блоку питания. Я рассчитывал подсветку на 12В питание, у дисплея блок питания на 12В. Резисторы нагреваются так что яичницу можно жарить, поэтому снизил напряжение, оказалось 5В более чем достаточно. Буду дополнительно ставить миниатюрный DC-DC преобразователь. В целом ожидания оправдало, кнопки работают, подсветка светит каких либо серьезных проблем нет. Кстати кнопки я эти выбрал еще и потому что у них две независимых пары контактов. Это учел на печатной плате, надежность их должна быть хорошей. Конечно нет того тактильного щелчка, вместо него скрежет, но все работает.

Сравнение видимой области

МФД состоит из 3-х основных частей. 1. Рамка МФД в которой располагаются кнопки, энкодеры и галетный переключатель. 2. Корпус дисплея, который в свою очередь состоит из 3-х частей. Он служит для защиты дисплея и его позиционирования относительно рамки МФД. 3. Задняя крышка, под которой будет располагаться плата дисплея, плата контроллера кнопок. На боковой стенке крышки будут располагаться кнопочная плата управления дисплеем и выключатель подсветки кнопок. На задней части будут отв. для крепления всего МФД к чему либо, например кронштейну. Пока разместил отв. Под стандартный крепеж веса 75*75. Для контроллера кнопок взял готовую(Boards[sergeype]) схему печатной платы под arduino pro micro. Это плата расширения на ней разведены дорожки/контакты для подключения кнопок, осей, ргб светодиодов. Для меня она избыточна, мне нужно подключить максимум 28 кнопок. Подредактировал печатную плату, убрал все лишнее, немного уменьшил размер, проверил вроде все нормально. Кнопки будут работать через сдвиговые регистры, к одному регистру подключается 8 кнопок итого макс. 32. Сделал разводку плат для кнопок энкодера и галетника Плата кнопок и энкодеров, двухсторонние, с одной стороны разводка кнопок с другой разводка подсветки. Подсветка будет запитываться от блока питания дисплея, он на 12В. Посчитал на калькуляторе номиналы резисторов, решил использовать СМД резисторы типоразмер 1206. Платы будут заказываться на заводе, то есть у китайцев.

Комплект из 2-х панелей MFD Cougar с дисплеями. Дисплеи Latumab 7" CLAA070MA0ACW с разрешением 800x600. Плата управления VS-TY2662-V1, на чипы наклеил радиаторы. Для питания в комплекте идут два блока питания 12В 2А. Корпус дисплея спроектирован мною и распечатан на 3д принтере. Материал PLA, толщина стенок 3,5мм, имеются отверстия ф4мм для крепления дисплея к чему либо. Размер между точками крепления 75*75мм, 50*50мм и несколько отв. по горизонтали. В крышку корпуса закладываются гайки м4, длину болтов нужно подбирать так как расстояние между платой и крышкой маленькое, иначе можно повредить плату дисплея. Толщина корпуса от крышки до верха кнопок ~54мм. Масса одного дисплея в сборе ~630гр., масса пустого корпуса ~200гр. На правой стороне корпуса расположена плата управления дисплеем. На левой стороне отв. для вентиляции. Снизу разъемы для подключения дисплея. Из минусов у панелей MFD Cougar потрескана оплетка на кабеле в месте входа в корпус и у одной панели не горит одна кнопка. А так все кнопки работают, проблем нет. Видео работы кнопок, качество посредственное но вроде все видно https://youtu.be/RMbbgVSQLUE Цена 16т.р. плюс доставка. Территориально Смоленск. Доставка желательно боксберри, тратить время на почте желания нет. Без резервов и т. п. Кто берет пишите здесь и дублируйте в личку. Есть вопросы спрашивайте. Папка с большим кол-вом изображений https://drive.google.com/drive/folders/1ICX1vj4L9dtGnXmxny6C25_2Li18-WVA?usp=sharing

Дисплей пришел, распечатал габаритную рамку. Размер видимой области 121*121. Переставил диод, засветка стала равномерной. Вроде все идет по плану. Теперь можно работать дальше.

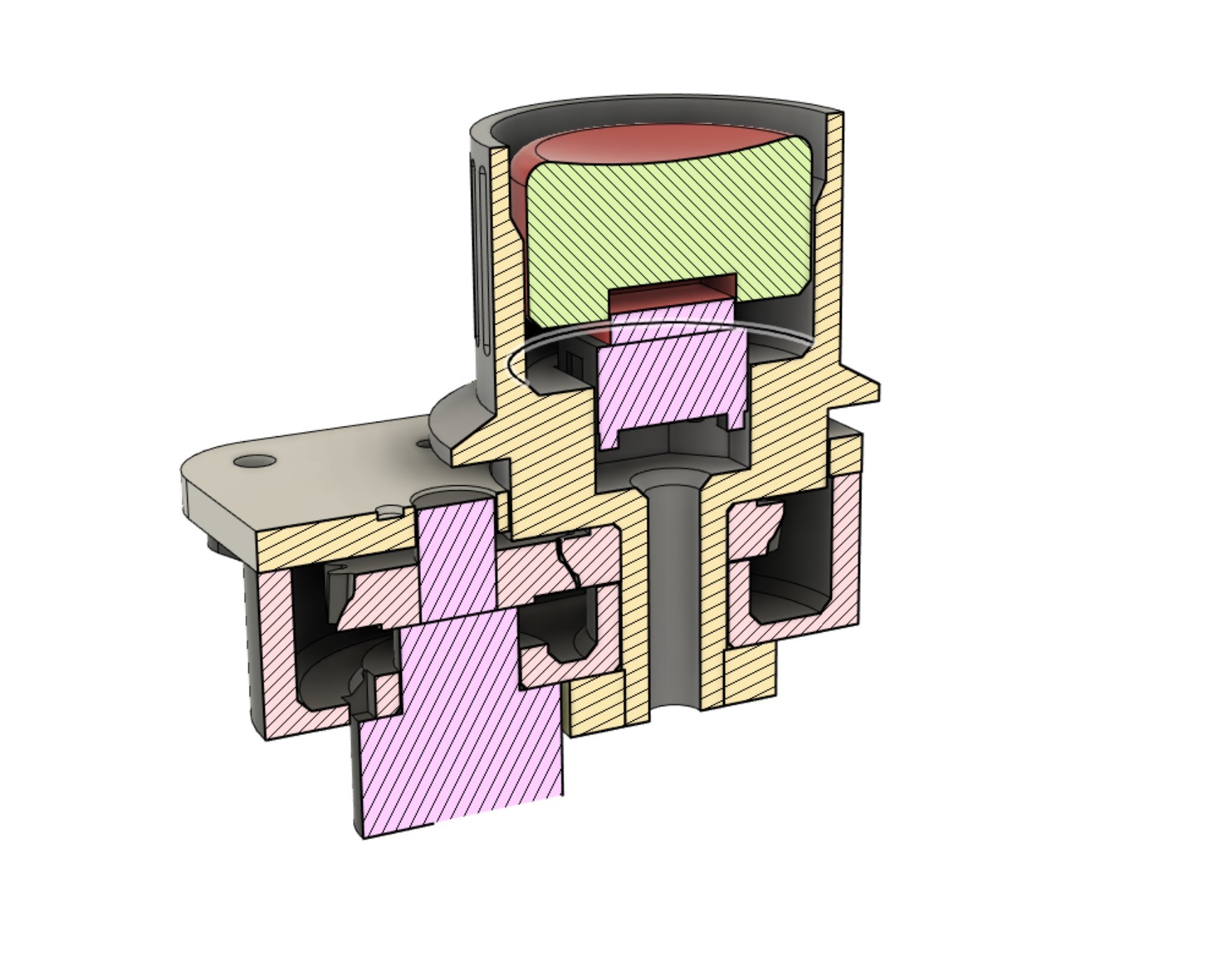

Посмотрел пару видео, оказывается вывести на доп. мониторы изображение с мфд довольно легко. Решил попробовать изготовить мфд дисплеи на 3д принтере. На том же сингверсе есть несколько моделей но в основном они не полноценные. Пока подбираю габариты и форму кнопок, крутилок, способы их подсветки. Результаты есть, но работы еще очень много. Кнопки видятся двух вариантов, либо тактовые со встроенным диодом, либо мини кнопки но с установкой более мощного светодиода рядом. У кнопок PS-5850A-6Px мне нравится ход в ~2мм, работают отлично. Но светодиод приходится устанавливать рядом, для этого нужно доп. место и светит он не по центру, то есть видна неравномерность подсветки. Кнопки TLL-61AG-S-V-B, SWT-TTL-61AG уже с диодом, но он слабый нужно перерабатывать вставку кнопки. К тому же тактовая кнопка есть тактовая ход ~0,2мм и зазор между кнопкой и колпачком нужно подгонять. Крутилки сделал составными из 3-х частей, для большей схожести с реальными. Немного доработал среднюю вставку, сделал ее уже но пока не распечатывал.. Крутилки выглядят хорошо, конечно на фото видны косяки печати, но с расстояния в 20см они выглядят отменно. 200200 Ну и на последок тест кнопки в DCS

РУД в продаже цена 10 000р.

продано
