Krysnic

Скажите, а настройки управления со временем обновляться будут. Хотелось бы осевые команды для настройки яркости АБРИС, яркости и контрастности ИТ-23.

Заказывал на jlcpcb, у них цена нормальная и заказывать легко. Регистрируетесь на сайте, выбираете вкладку 3д печати, загружаете stl модель и выбираете каким материалом печатать. Далее оформляете доставку и после проверки модели оплачиваете.

На данный момент такой метод наиболее легкий и дешевый, по крайней мере для меня. Добился вменяемого и стабильного результата, надо еще поиграться с мощностью и скоростью лазера. Так же нужно выставить геометрию рамы лазера и придумать как наиболее точно позиционировать кнопки для гравировки.

Пытаюсь изготовить кнопки с надписями, с помощью диодного лазера. Пока результат не очень, вроде и получается но не так как хочется. Пробую выжечь надписи, поверхность получается как у прозрачного поликарбоната. То есть пластик немножко плавится, в результате чего надписи трудно читаемы. А нужно что бы выжигалась только краска, без расплавления поверхности. Если выжечь небольшой участок, результат неплохой. На свету надписи просвечиваются хорошо. Надо дальше экспериментировать с краской, параметрами и т.д. Конечно для такой гравировки лучше всего подходит волоконный лазер.

Возобновил работу над МФД для А-10С.

Да, нижний винт ограничивает угол отклонения. Два подшипника нужно заклинить от вращения. Далее подшипники прижимаются гайками на оси(болт м10). Хомутом обжимаем эти подшипники тем самым регулируем нужный загруз. По идее усилия здесь небольшие, раскручиваться не должно.

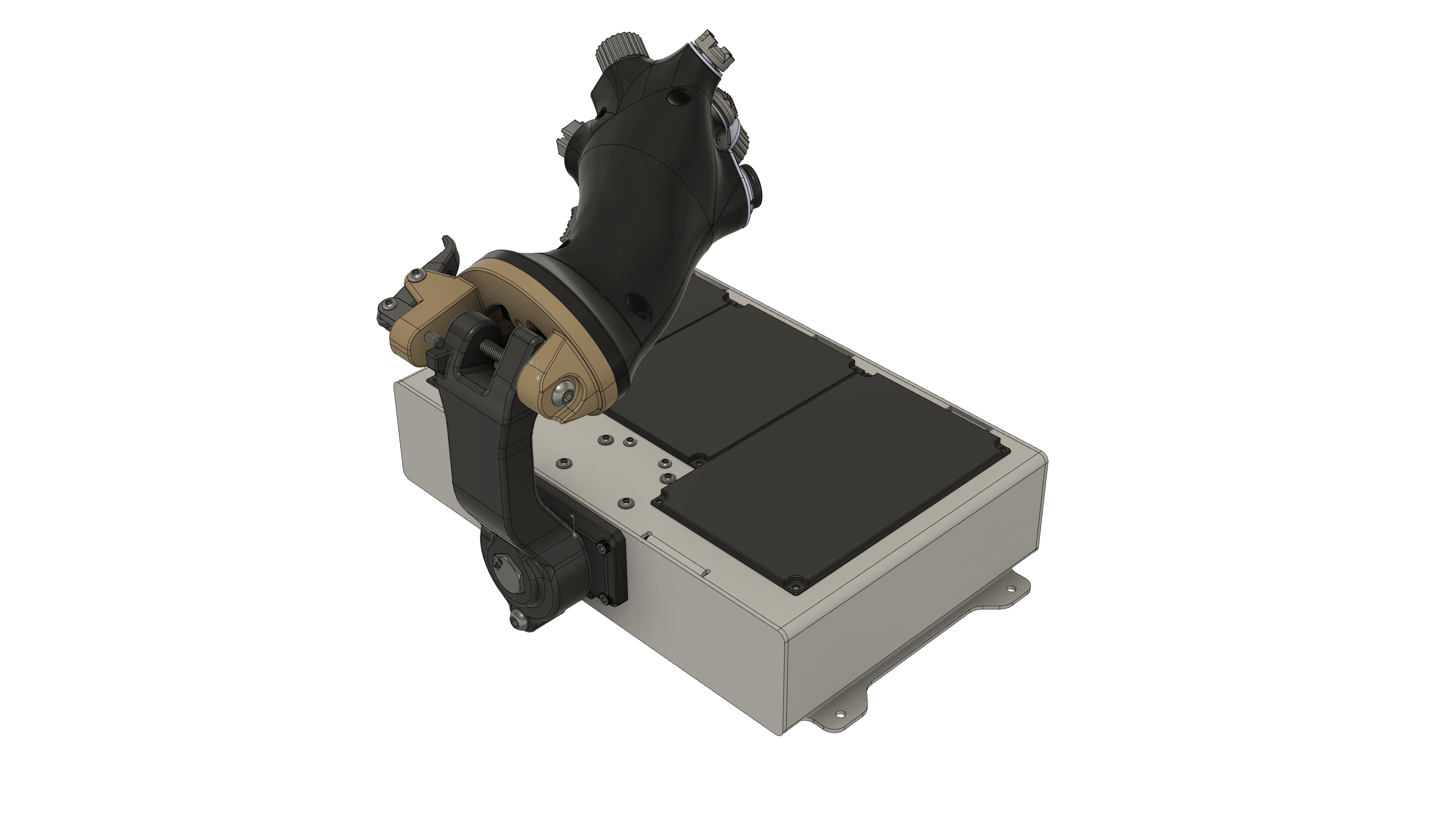

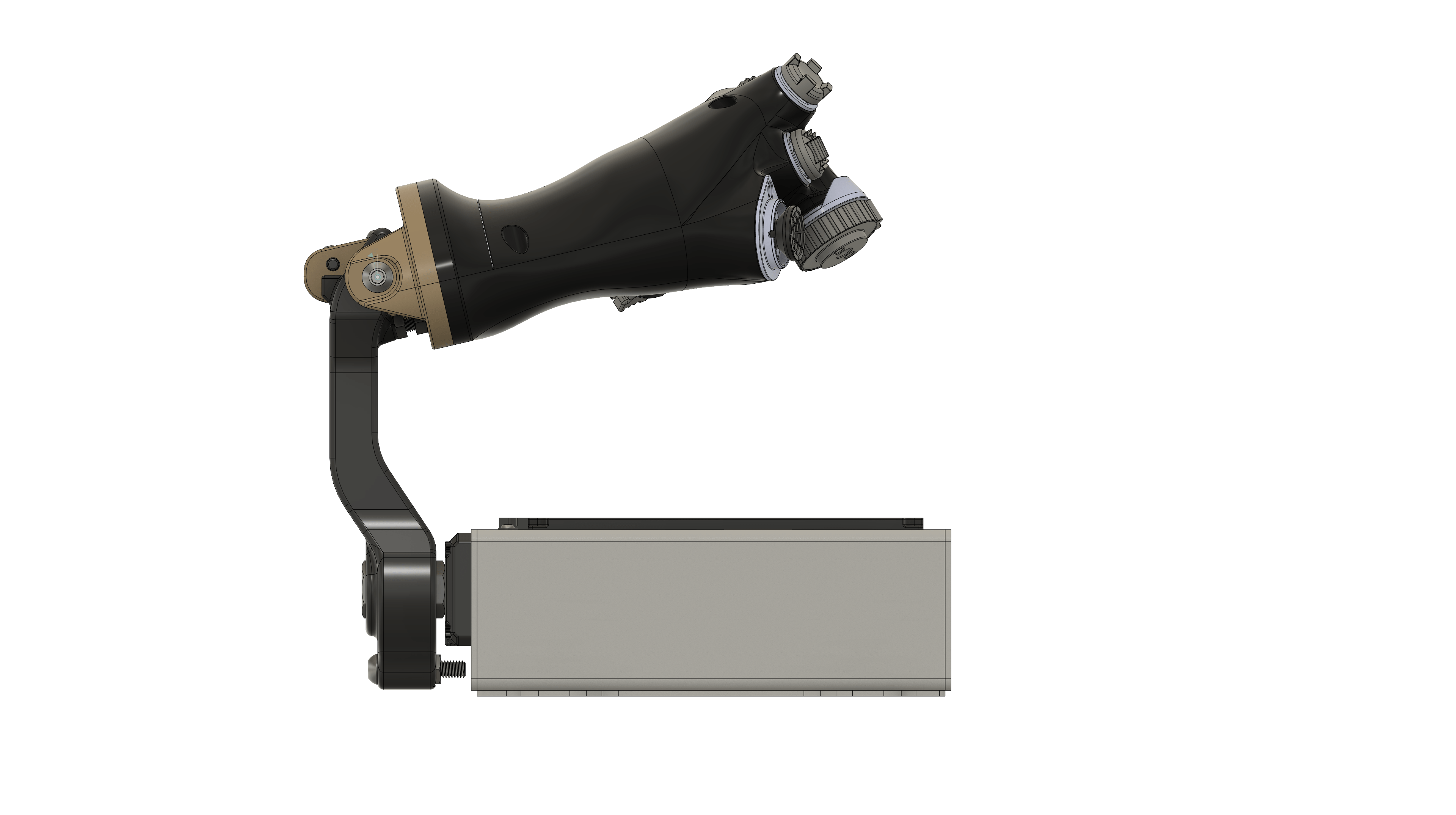

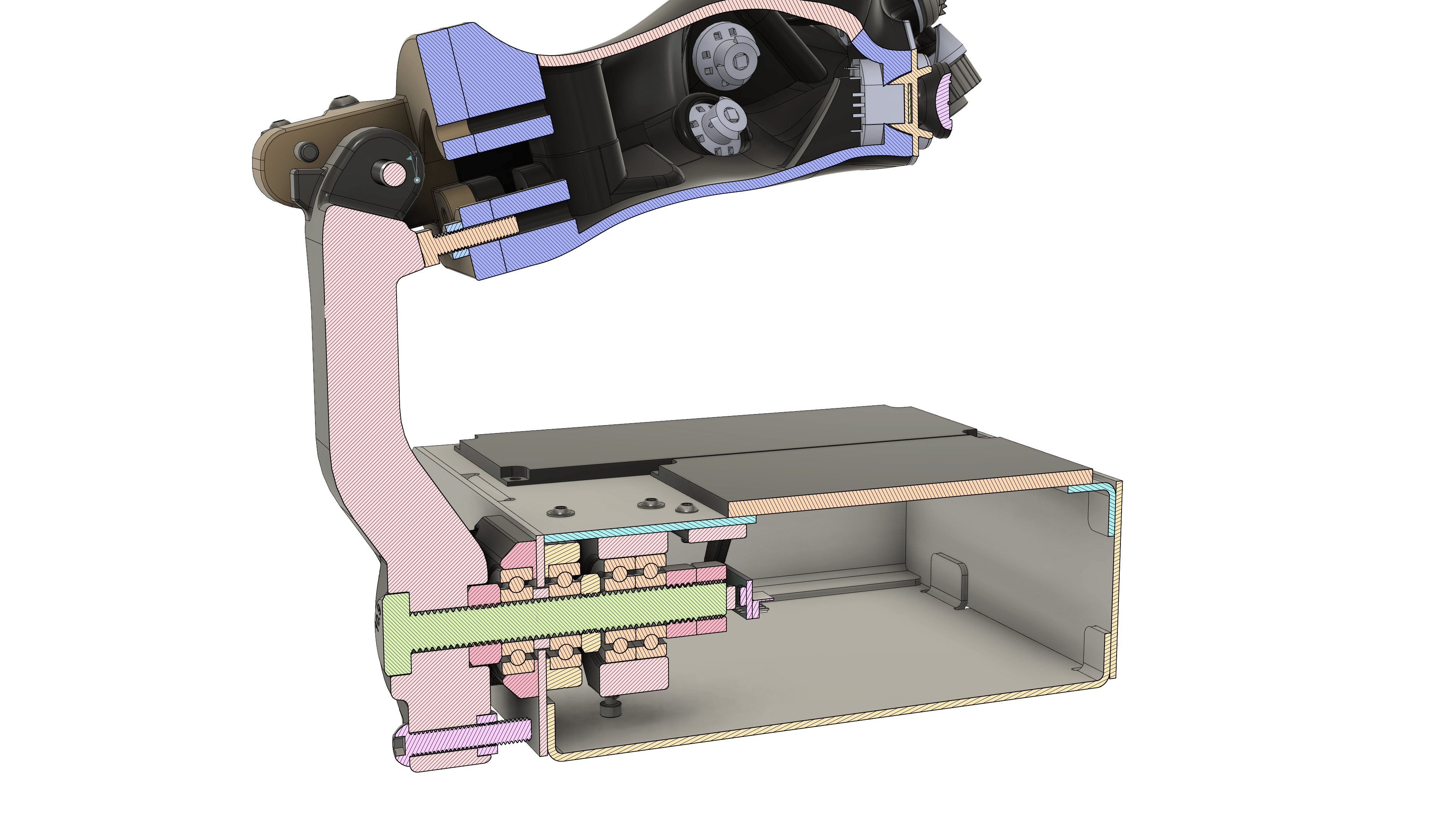

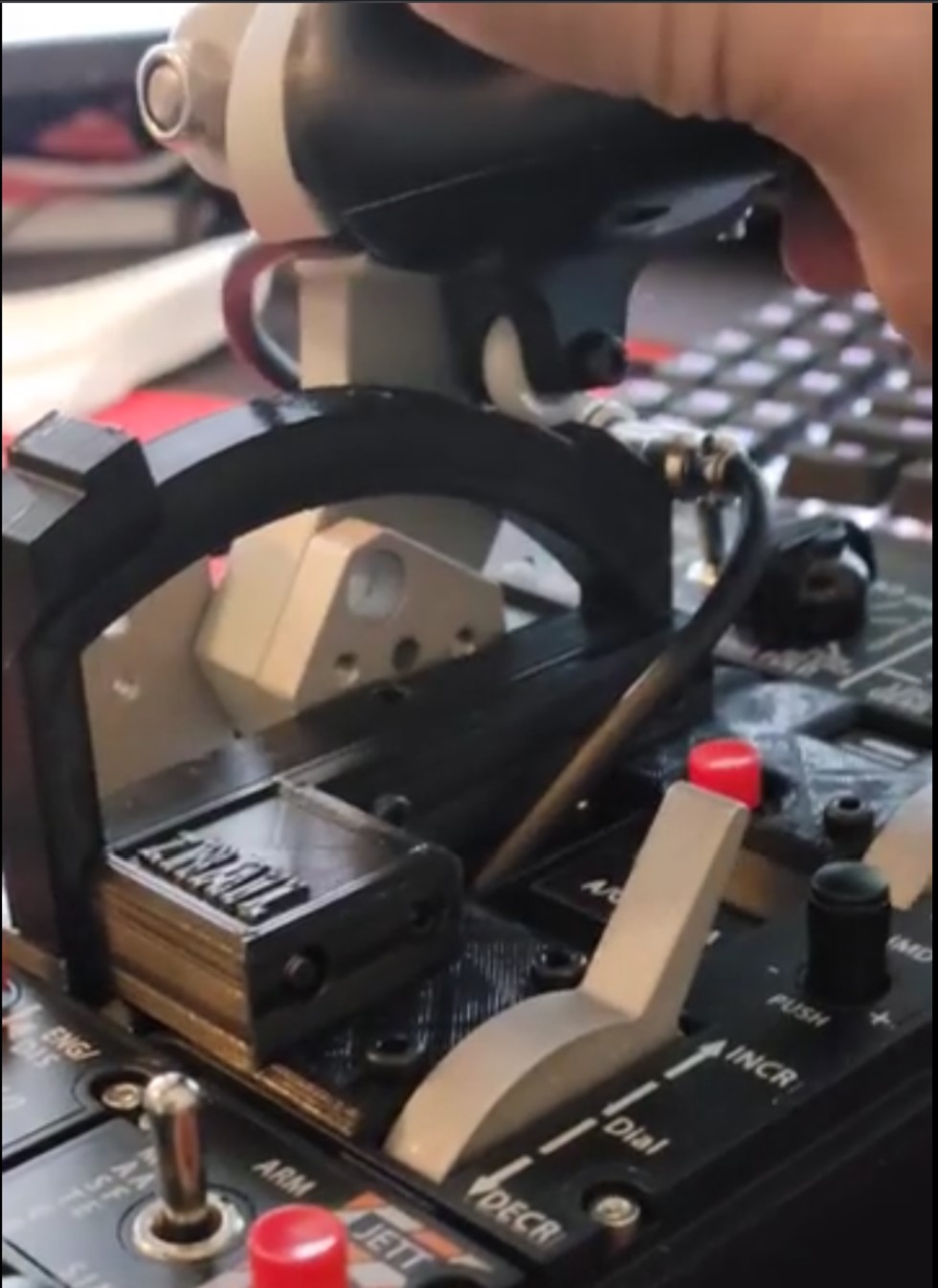

Продолжаю продолжать РУД В целом общий концепт готов осталась работа над деталями. Пока механизм загрузки выглядит так, два подшипника застопорены и зажаты. зажимая хомут регулируем загруз. Для начала нужно еще разобраться с листовым металлом, подготовка файлов для резки, гибки и тд.

Поставил старые драйвера, выключил синхронизацию поставил в драйвере адаптивную. Все равно 40фпс, потом поставил пресет низкий тоже самое. Сносить игру подчистую и по новой ставить, да уж что то непонятное.

Спасибо, буду химичить, может что и выйдет.

С недавних пор и у меня просел фпс, появились статтеры фризы, сплошная прелесть. Если раньше настройки были практически все на высоком и в оффлайн миссии 60 фпс стабильно. Теперь 40 фпс и все, без разницы какие настройки. Проц i7-8700K видюха 3080, как в это играть то теперь.

Тестовая сборка и проверка. Есть кое какие проблемы но в целом все отлично.

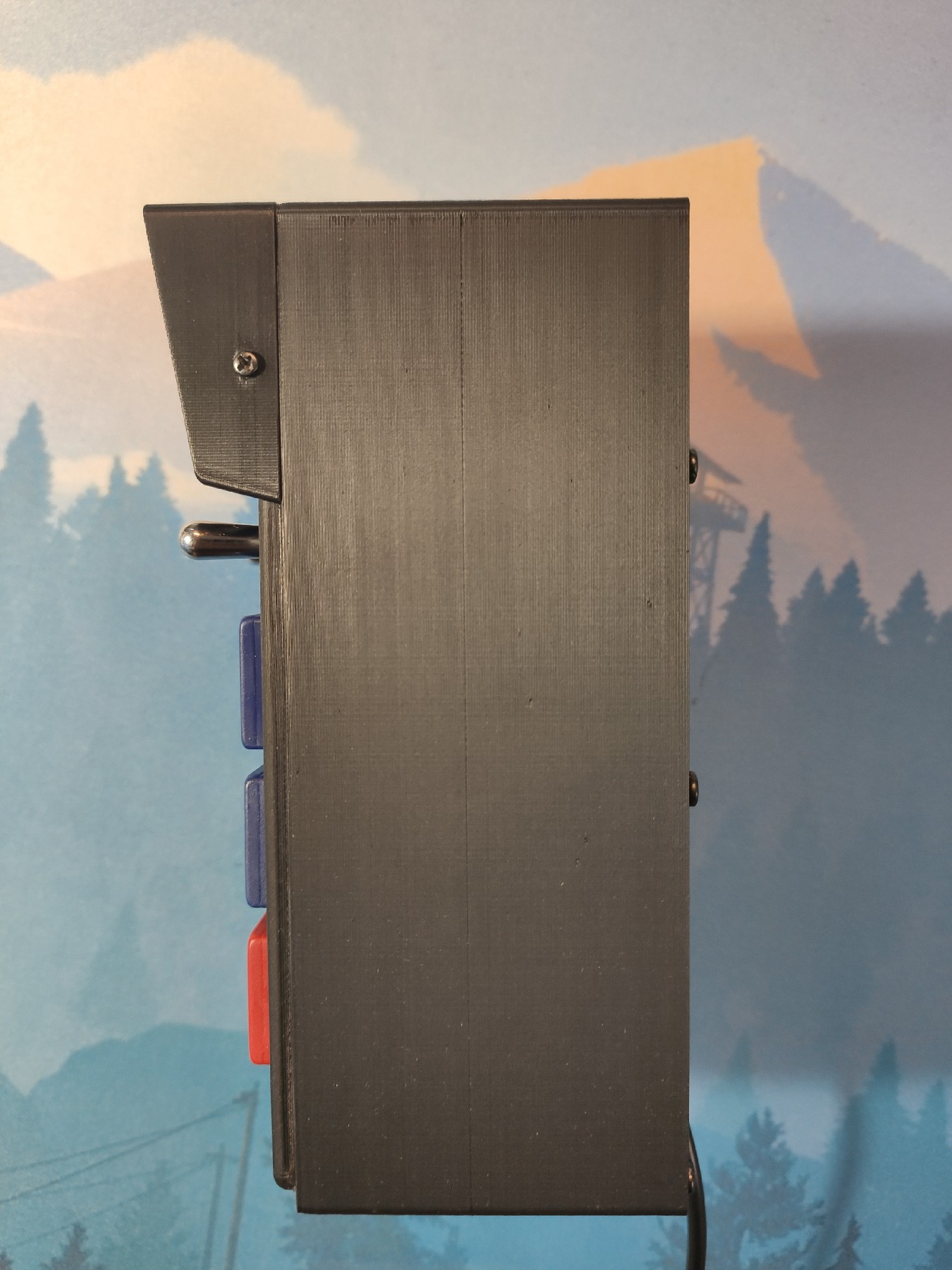

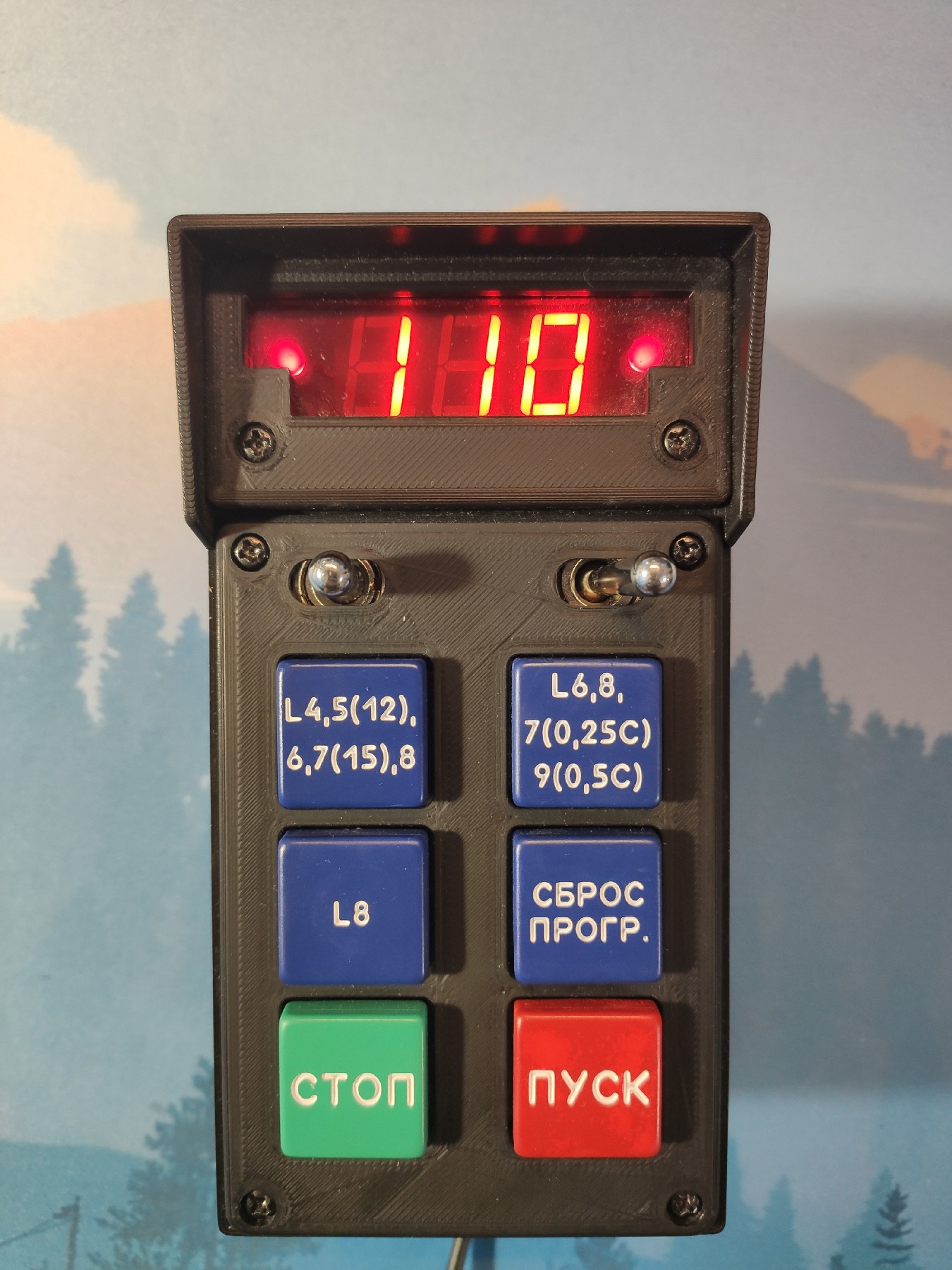

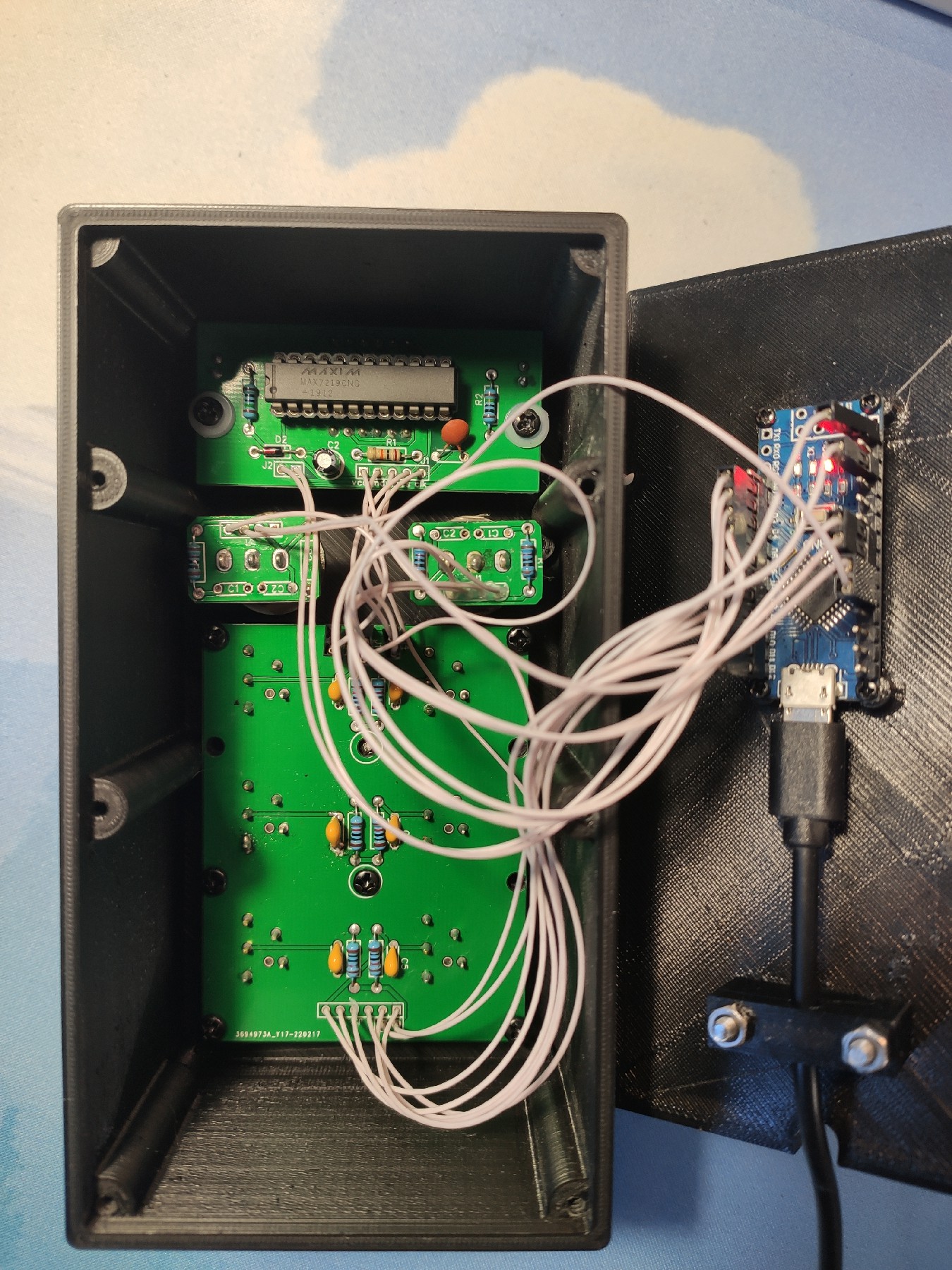

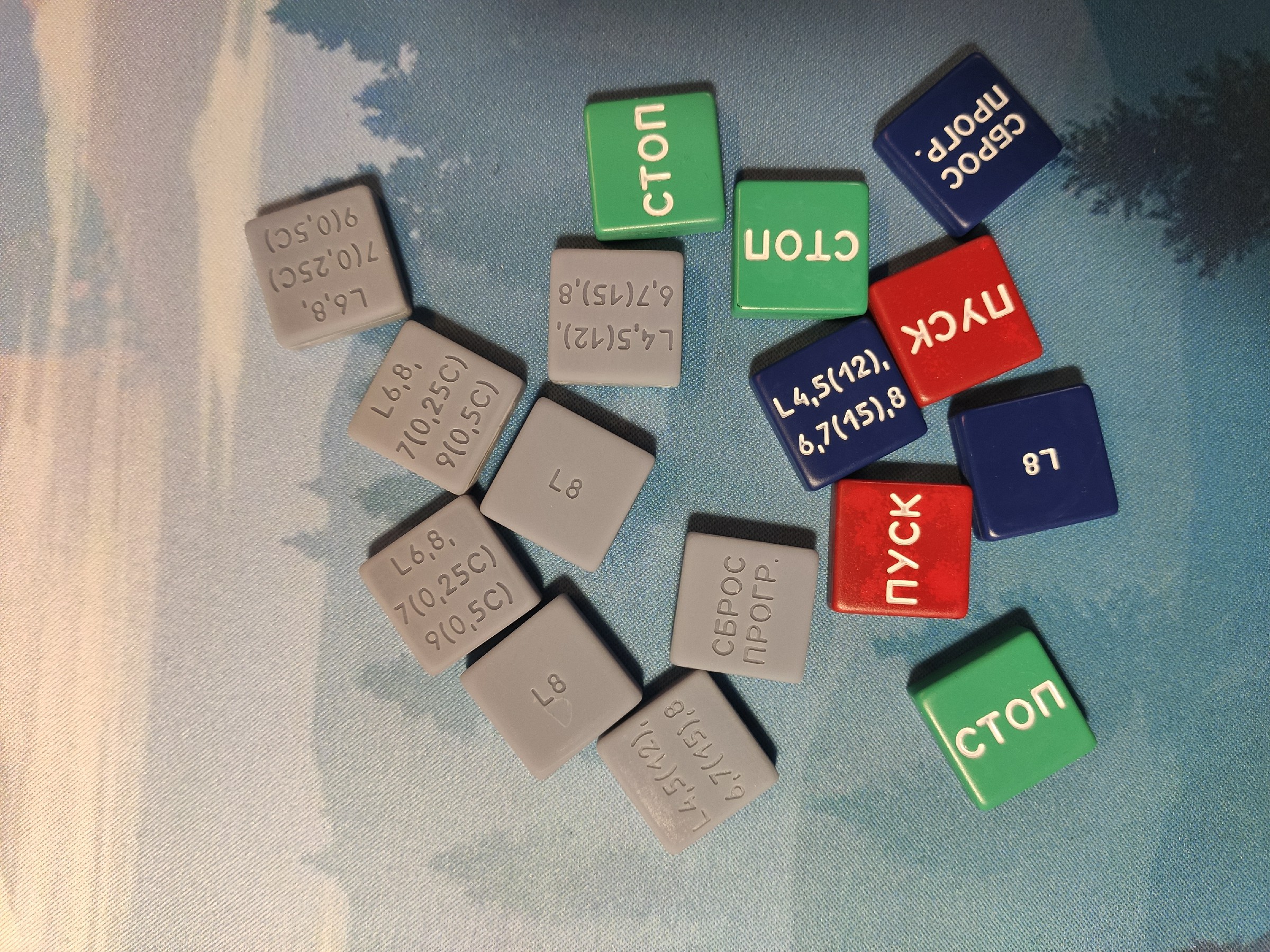

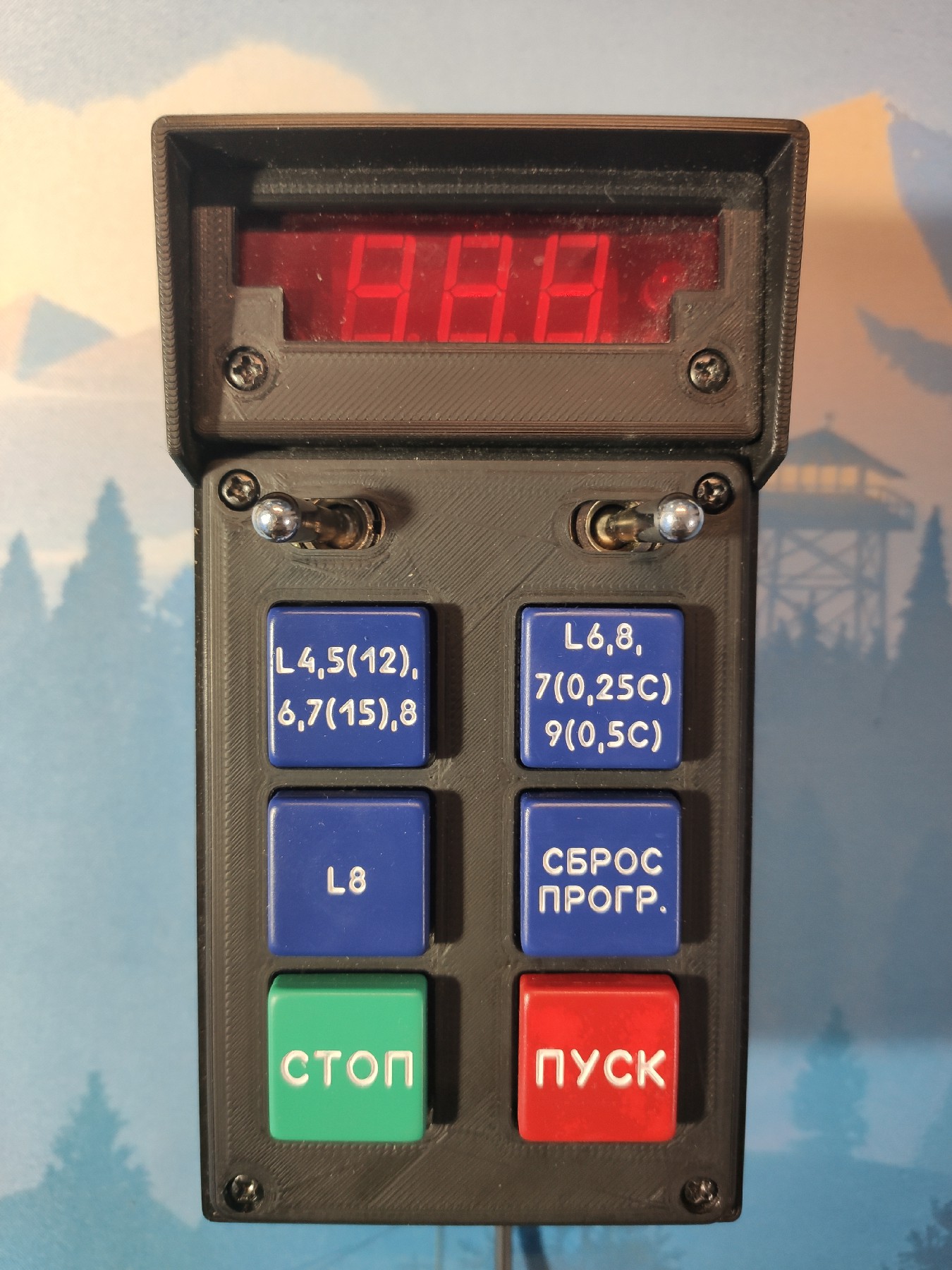

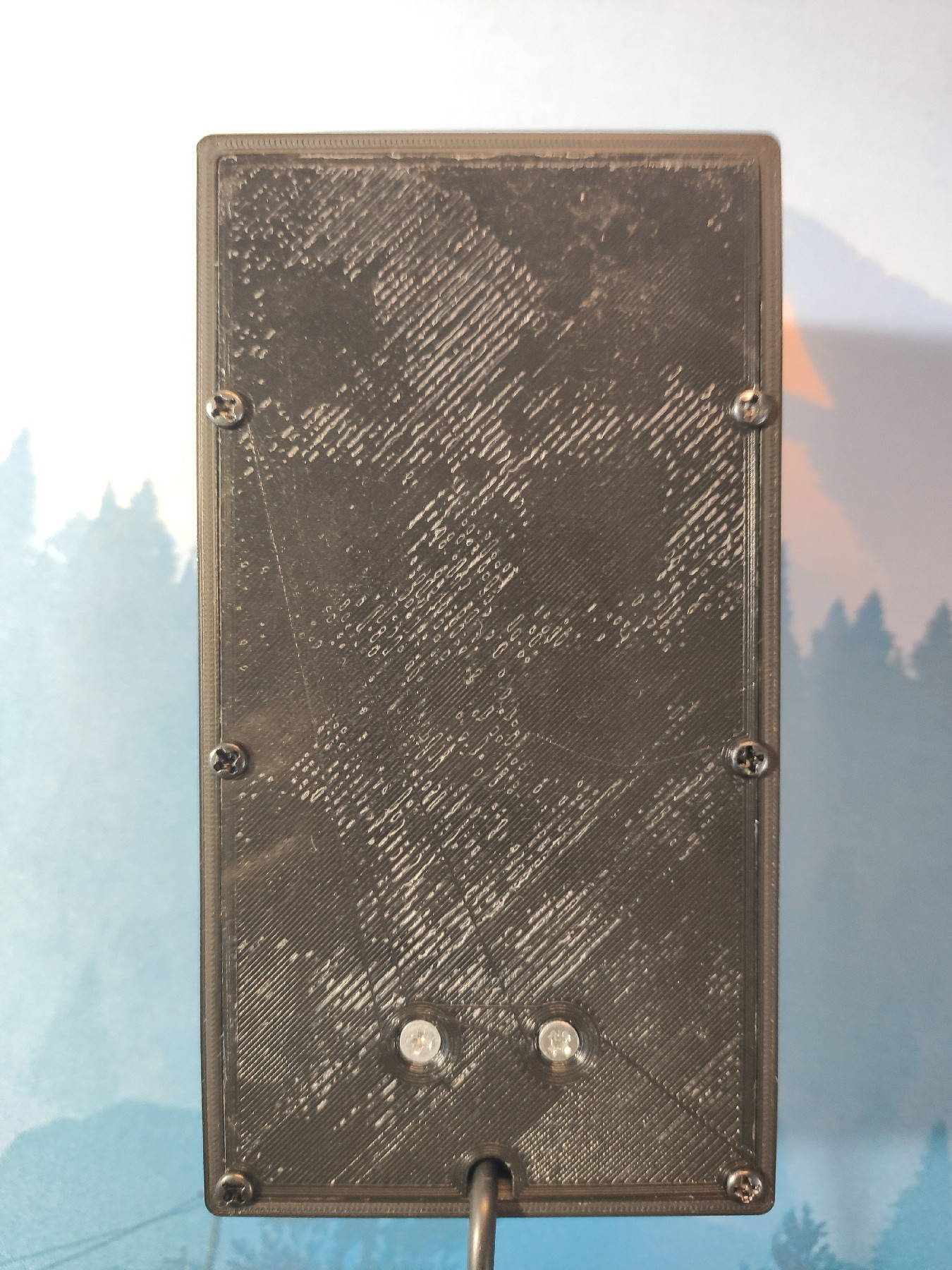

УВ-26 собственной разработки, корпус напечатан на 3д принтере материал PLA, задняя крышка PETG. Софт для связи с игрой DCS BIOS. Габариты устройства: высота 141мм, ширина 75мм, глубина с козырьком 73мм. Печатные платы заводские, кнопки honyone PB-26, тумблера серии SH T80, контроллер arduino nano. В комплекте USB провод длина ~2м и несколько колпачков кнопок окрашенных и нет. Цена 6500р. плюс доставка, доставка желательно боксберри.

https://aliexpress.ru/item/4000270202097.html?gatewayAdapt=glo2rus&item_id=4000270202097&sku_id=10000001100362481&spm=a2g0o.order_list.0.0.21efa396KHxC0K

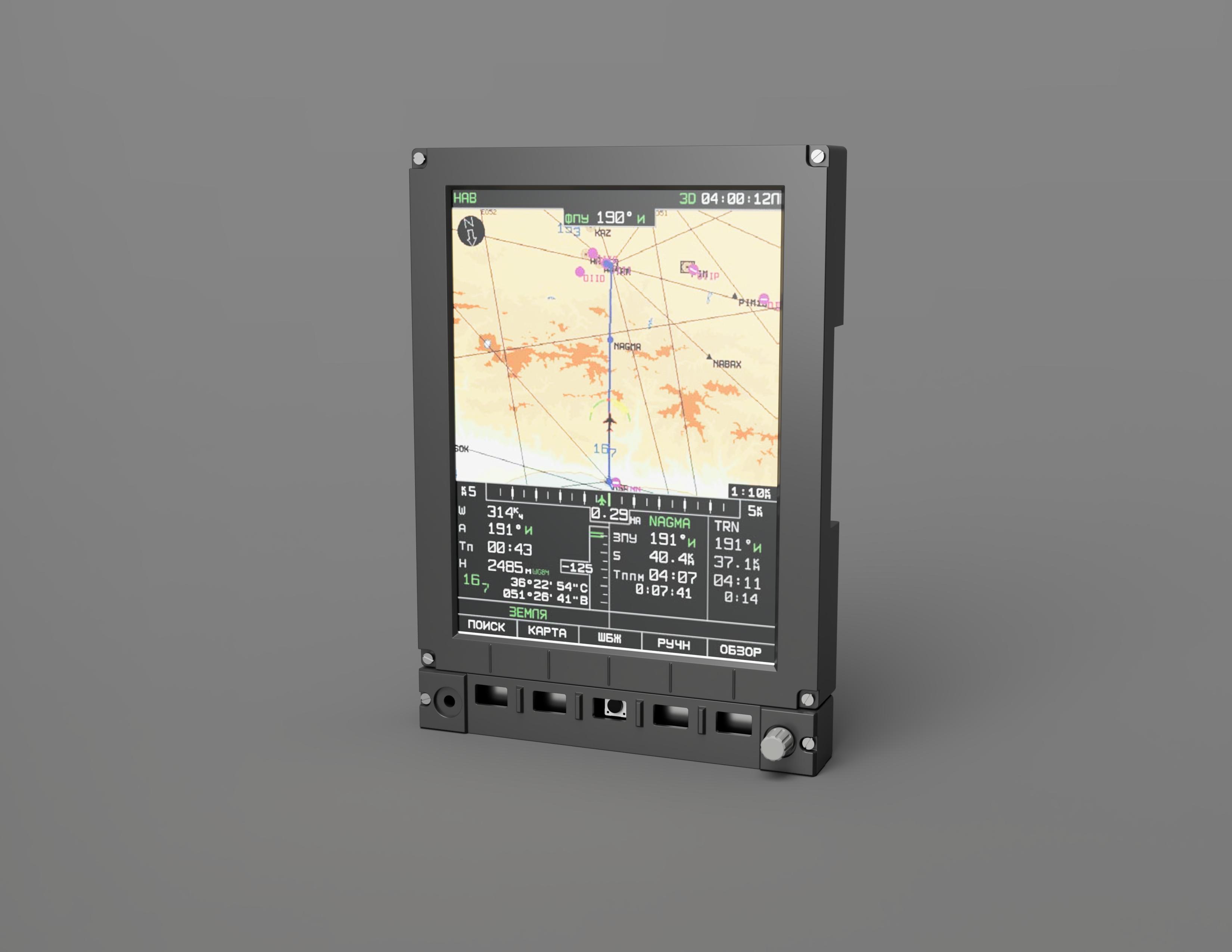

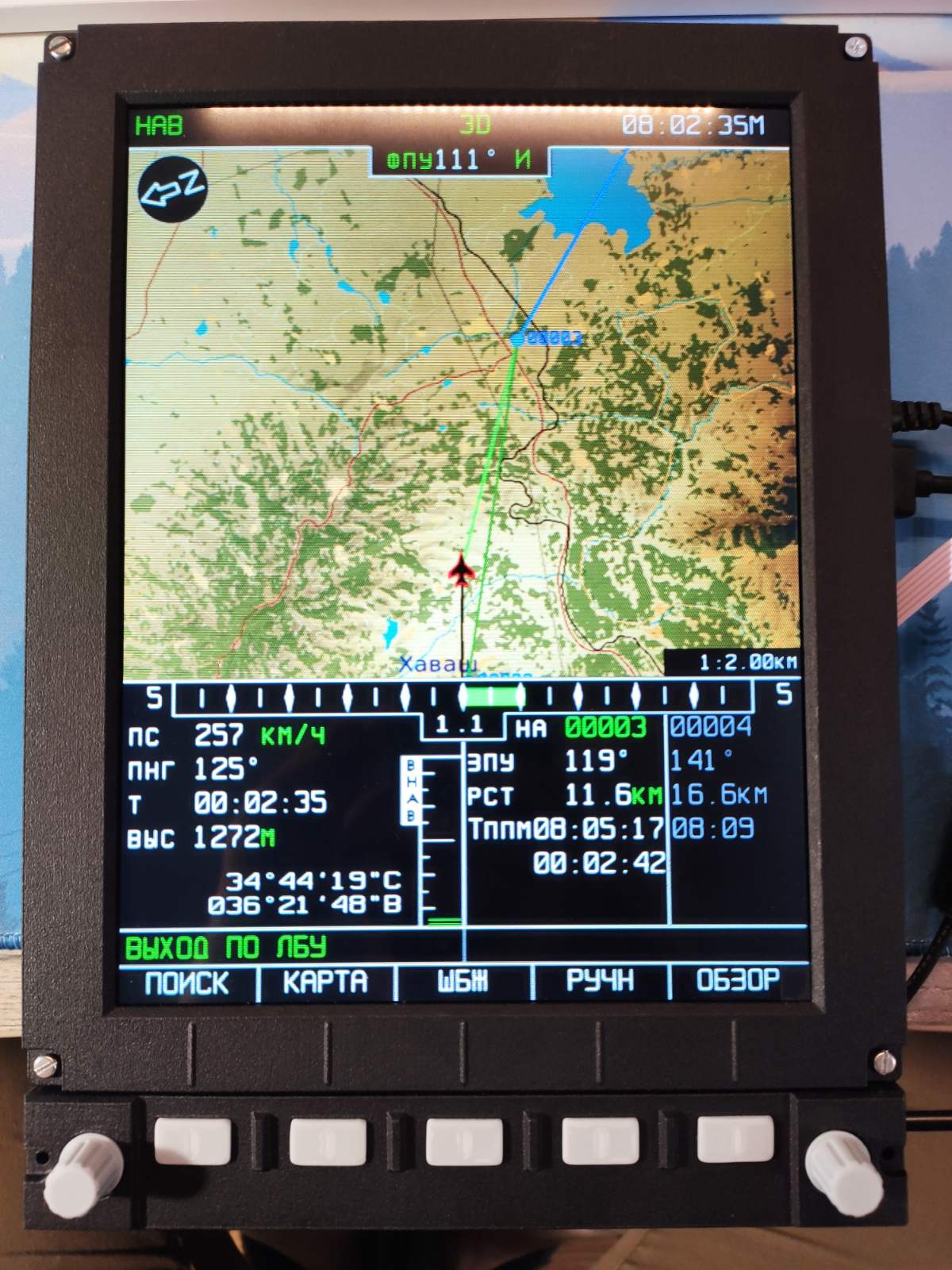

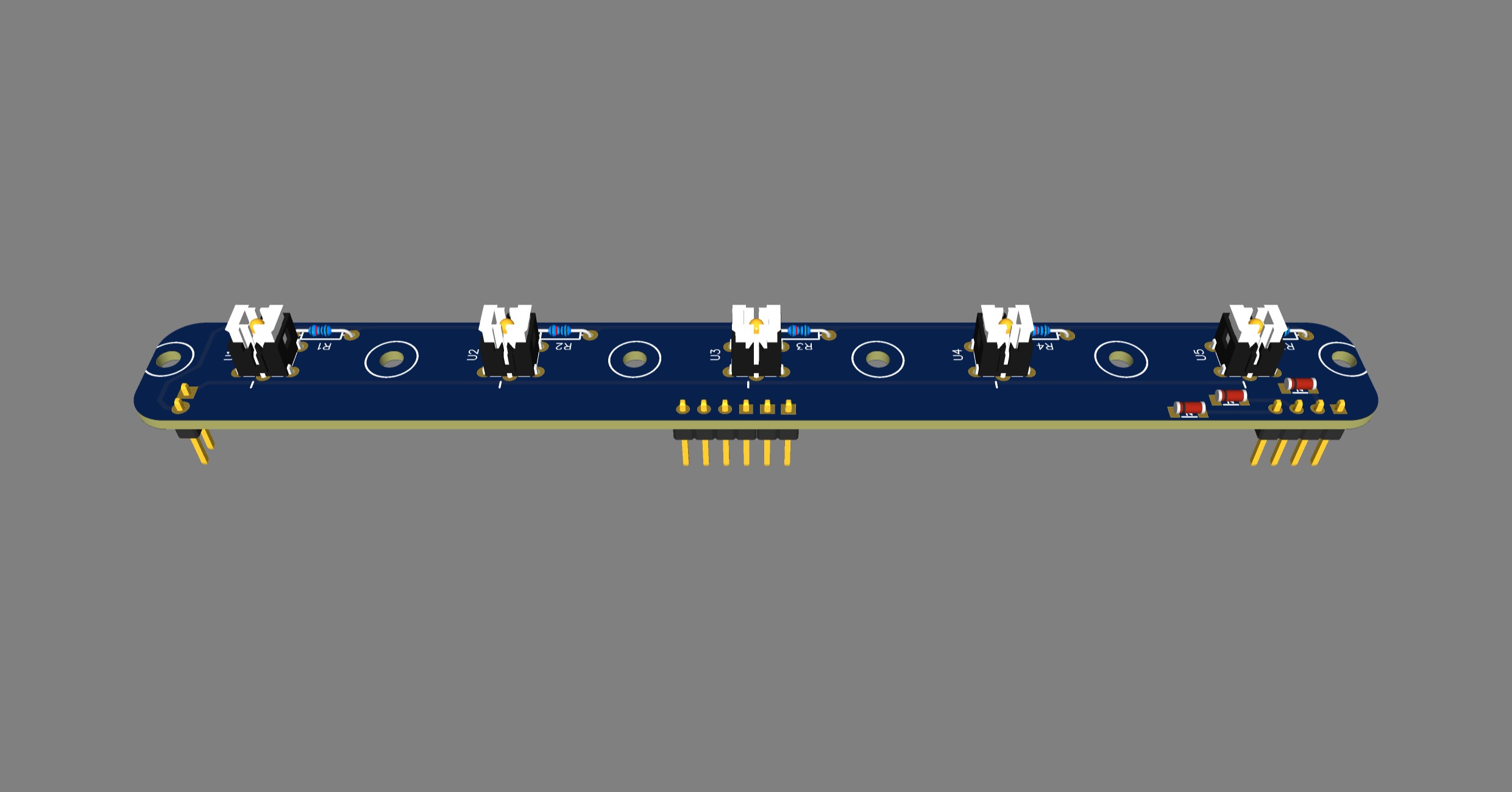

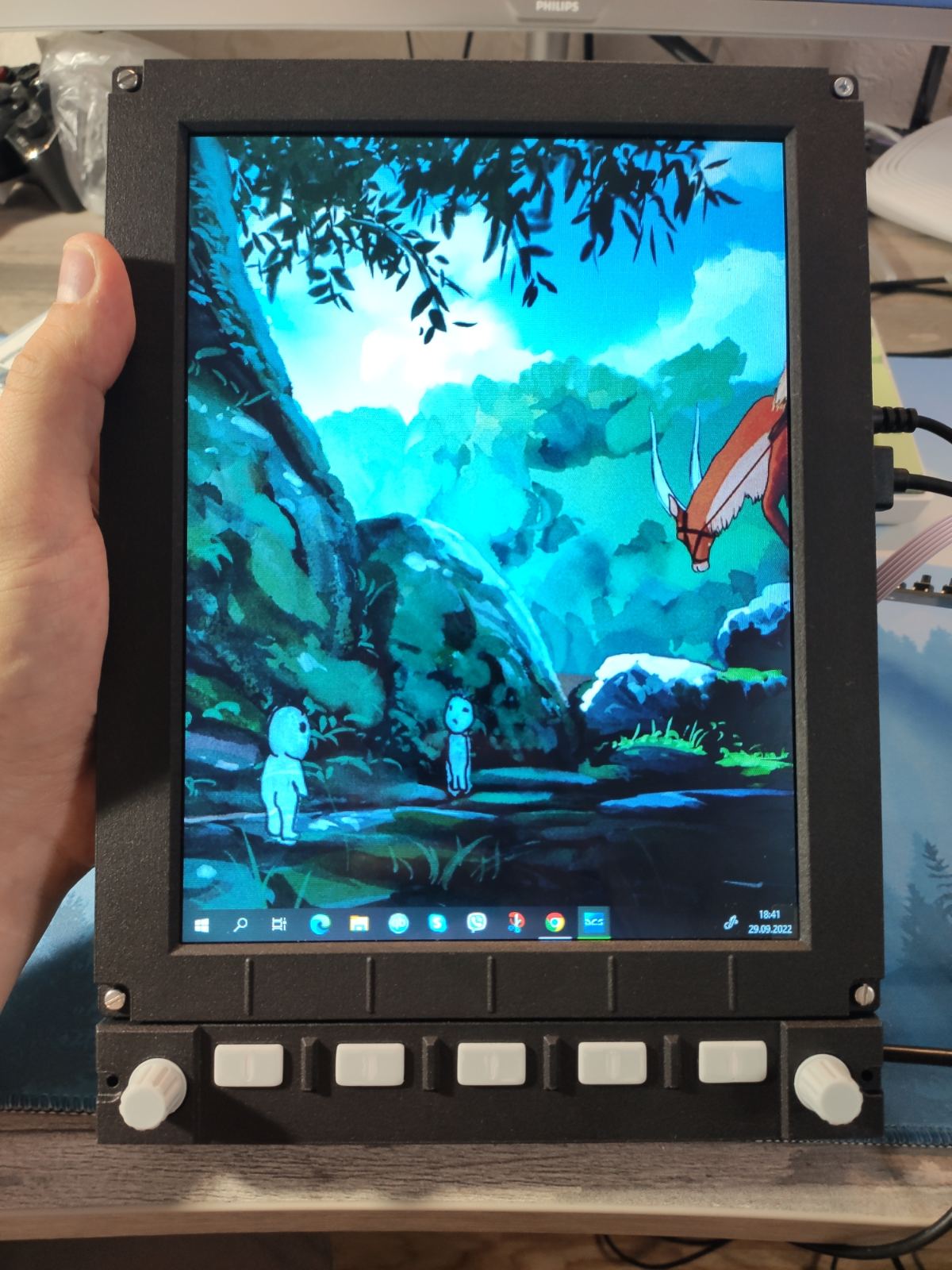

Финальная версия АБРИС готова, осталось все проверить перепроверить и что то возможно исправить. Кнопки пока решил сделать по проверенной схеме, это простое и рабочее решение для домашнего изготовления. Идет работа над печатными платами, думаю сделать два варианта на тактовых с диодами(на скрине) и без подсветки на 12*12мм тактовых. Кнопки и энкодер будут подключаться через диодную матрицу, диоды распаиваются на плате на плате. Потенциометр будет подключаться напрямую к платке ардуино. Габариты: ширина 200мм, высота 280мм(250мм без блока кнопок), глубина 35мм(49мм до верха ручки потенциометра).

Пока решаю как и что делать по РУДу, вернулся к разработки АБРИСа. В целом почти все готово, остается вопрос с подсветкой кнопок и с выбором самих кнопок.

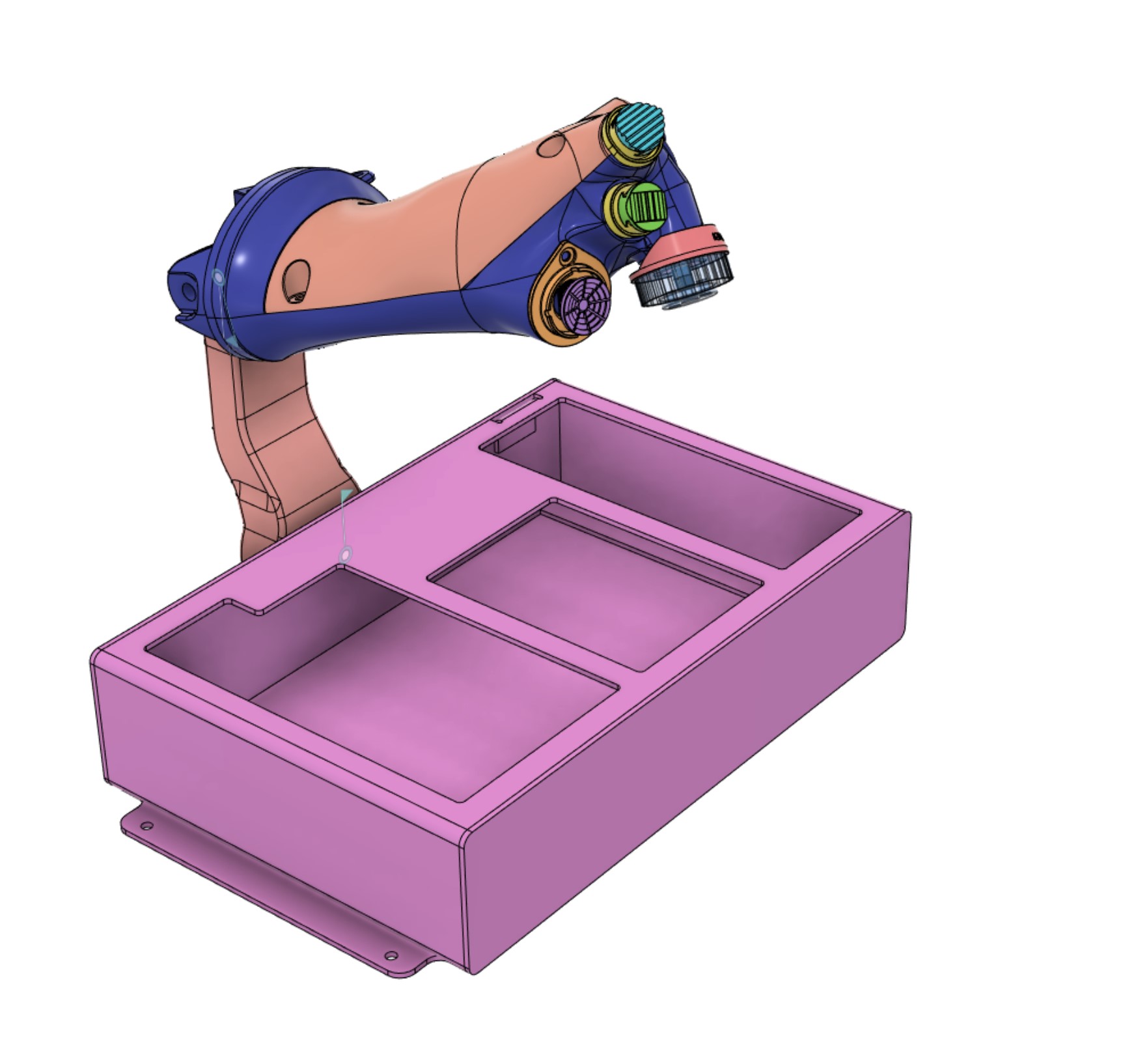

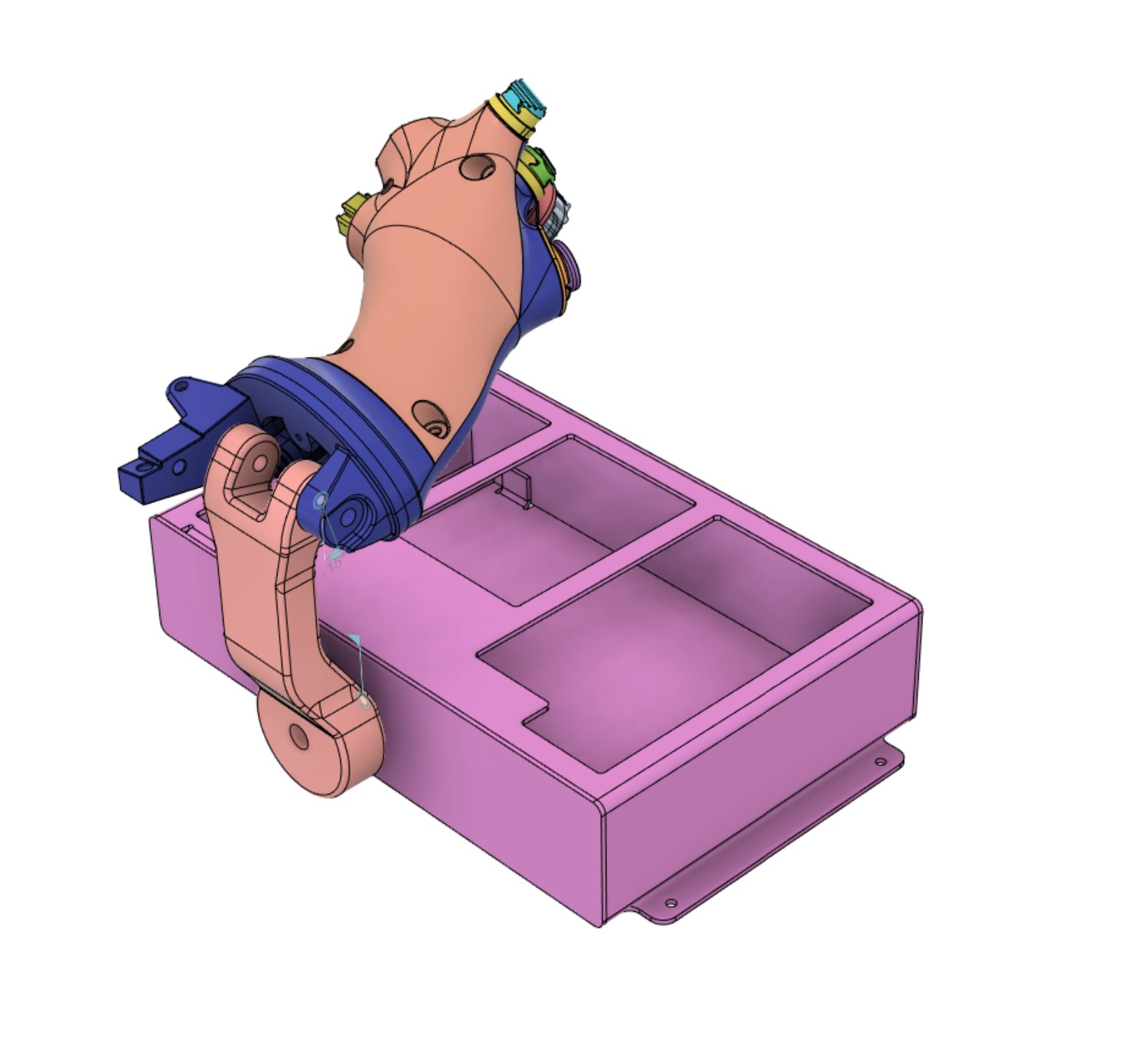

Потихоньку осваиваю проектирование из листовой металла. Надо еще разбираться что можно а что нет, как это потом на производство готовить. В планах сделать открытый проект руда, ну время покажет. Ручка модифицированная от ф-16. Рычаг руда планируется сбоку, дабы освободить место на корпусе. По механизму загрузки пока придумываю, надо что то простое эффективное и легкое в производстве. Корпус из листового металла 2мм., т.е. лаз. резка и гибка. По габаритам будет где то в этих пределах 245*164*55мм, крепежные отверстия как у кабана. На корпусе три вырезанных окна под установку панелей, на панелях будут размещаться различные органы управления. То есть любой желающий может напечатать панели с нужным ему кол-вом кнопок тумблеров и т.д. На корпусе ближе к основанию ручки оставлено место под установку дуги с детентами, примерно как на фото. В общем как то так

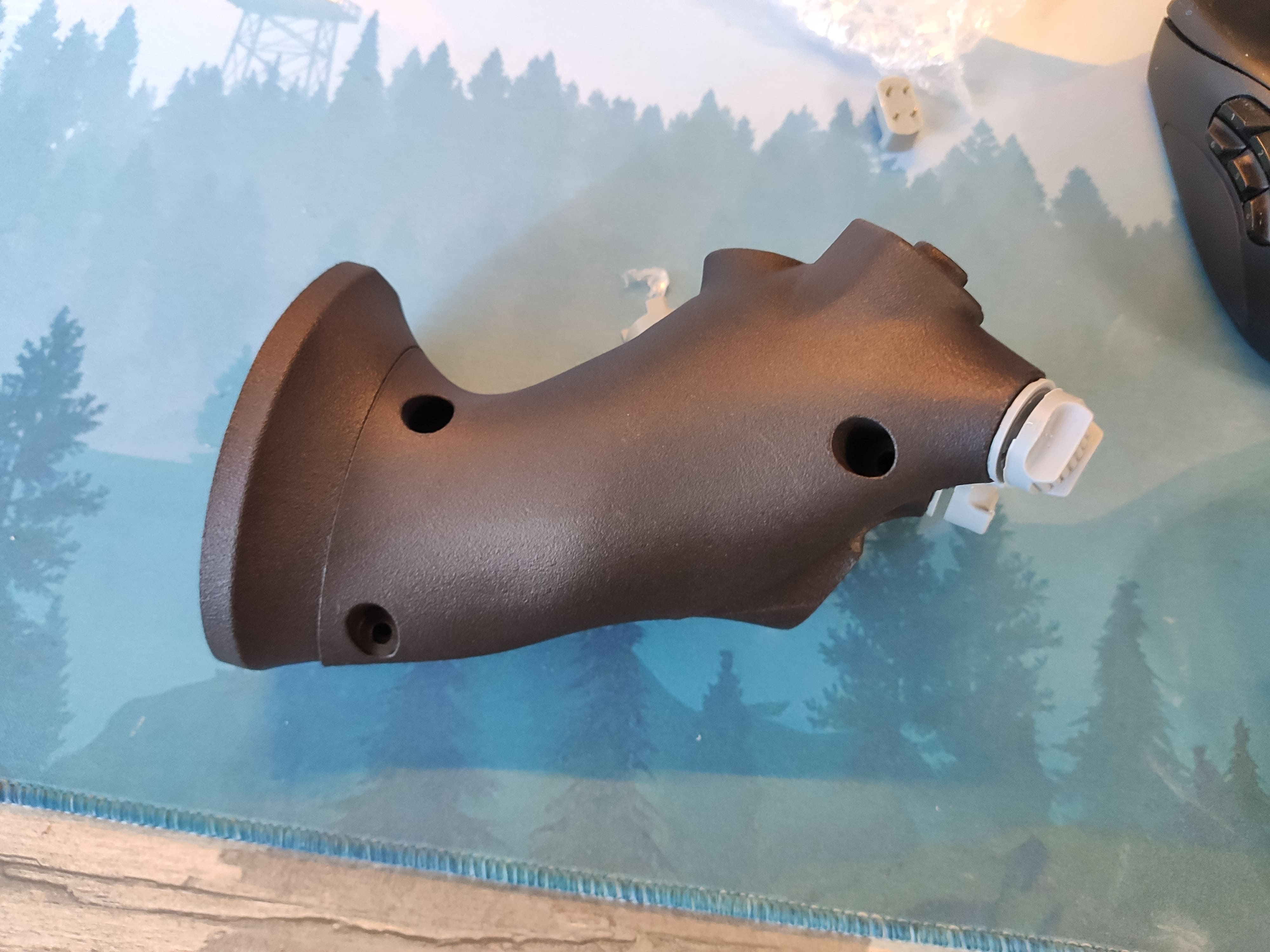

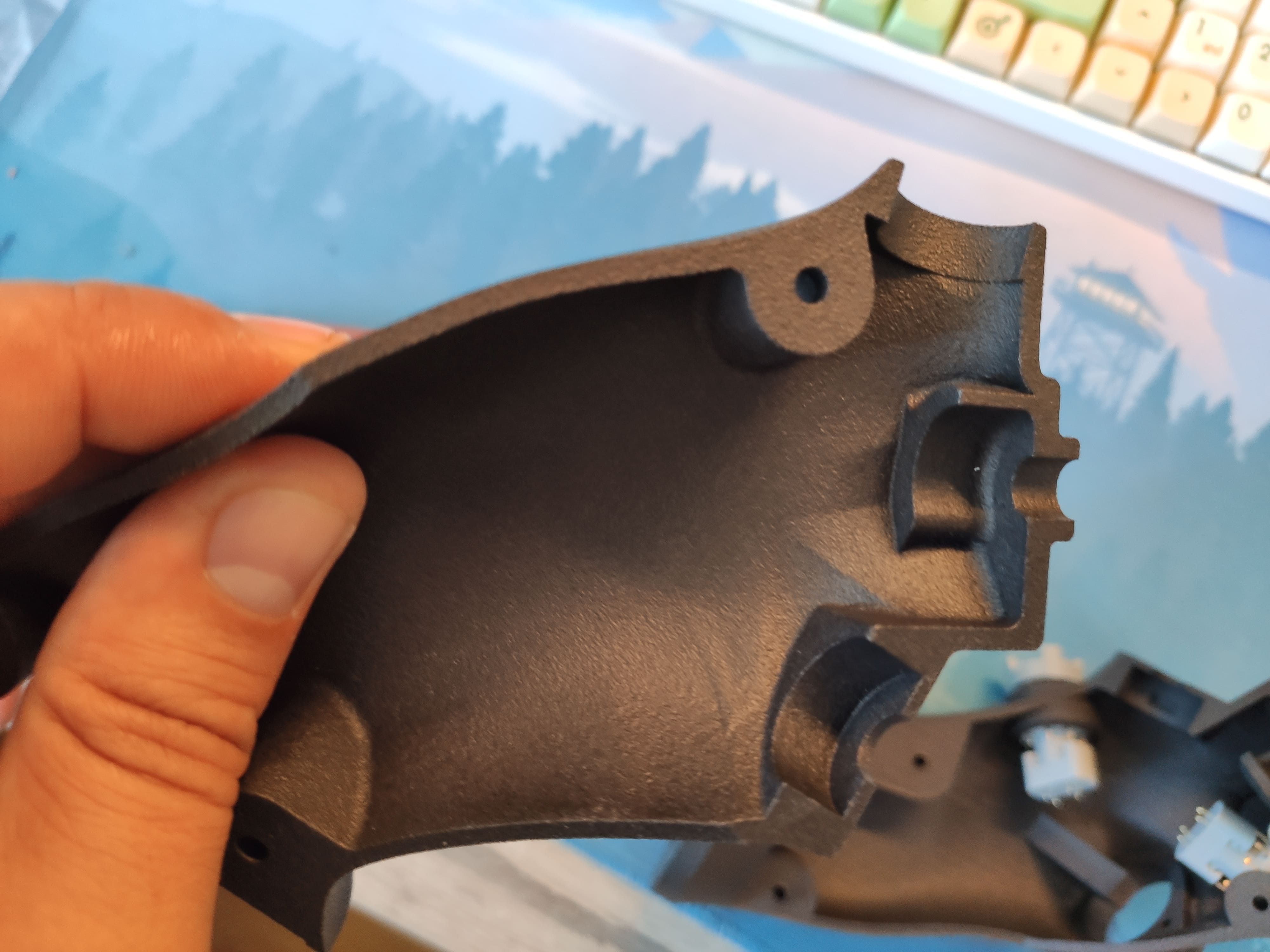

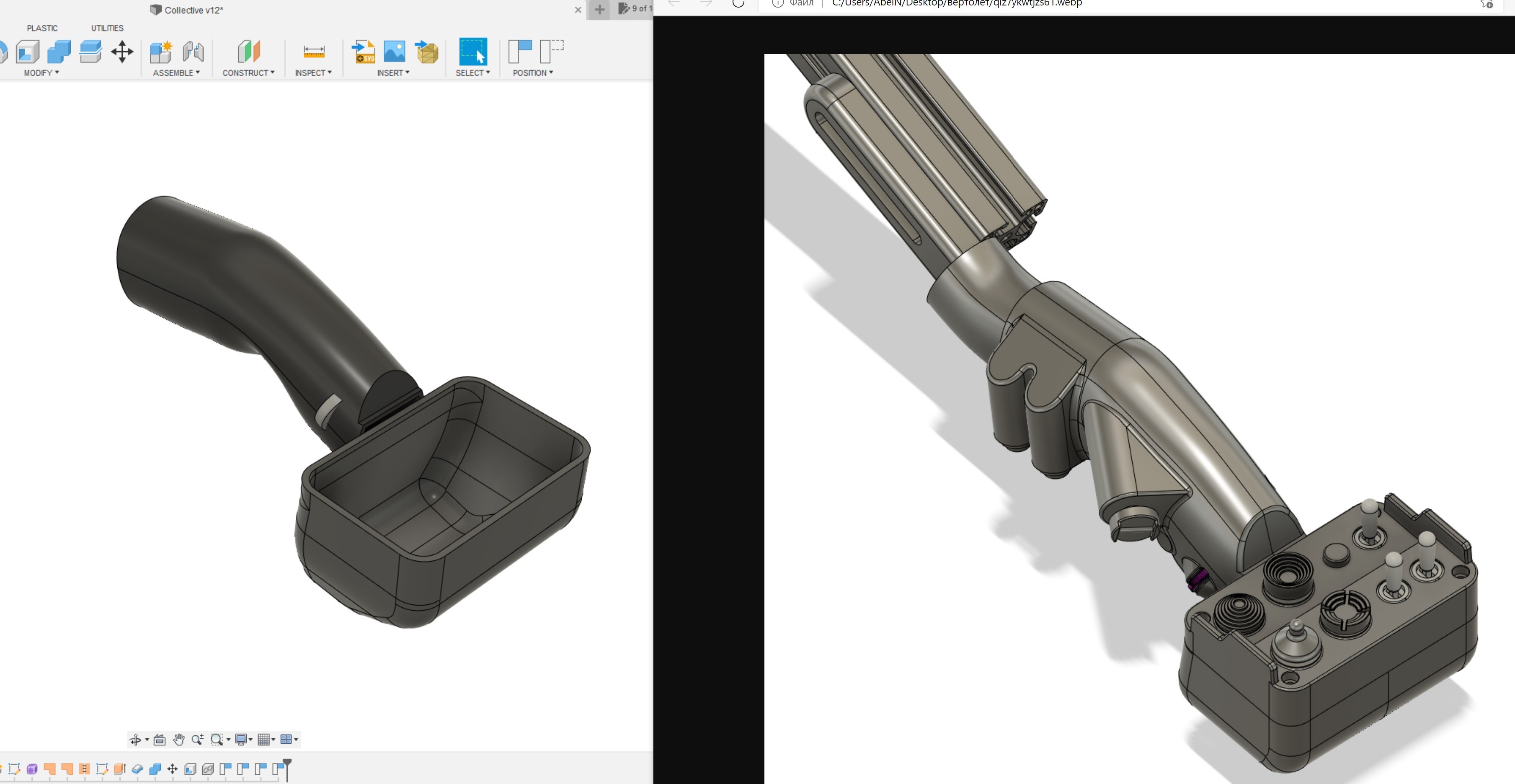

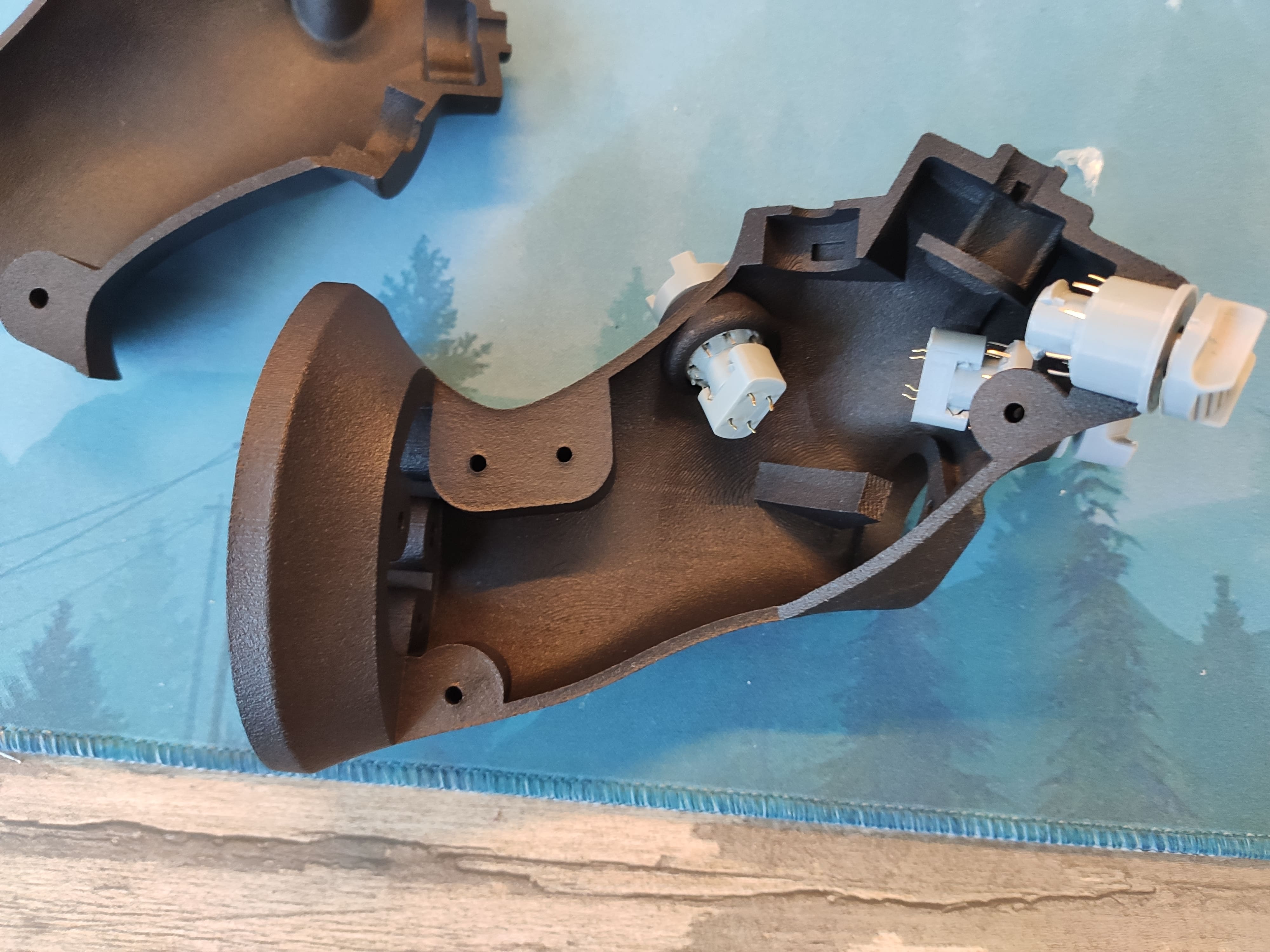

Доработал под свои нужды ручку ф-16 от JFlyer81 это доработка ручки от JonahTsai. Добавил хатку под средний палец, трех позиционные переключатели так же заменил на хатки. Местами сгладил углы, подправил геометрию. Кое где подкорректировал толщину стенок и т.д. На домашнем принтере долго печатать, а у меня нет возможности поставить печать на ночь. Так же не известно что получится по качеству. Заказал печать на промышленном 3д принтере, печать MJF полиамидом PA12. Качество отличное, все пропечаталось как надо

Наконец таки дождался DDI панельки напечатанные на промышленном 3д принтере. MJF печать полиамидом PA12, качество отличное.

Крепежные пластины для установки модулей GNX на кронштейн UCM Stronghold. Винты м5 для UCM нужно купить на 5мм длиннее, для модулей так же надо подобрать винты большей длины. Для крепления модулей установите GNX Plastic Spacers. https://cults3d.com/en/3d-model/game/gnx-modules-mount-plate-for-ucm-stronghold

Thx, i use 8"Inch HE080IA-01D 1024*768 LCD Display from aliexpress. But you can find them on ebay or somewhere else.

Все три дисплея подключены, вроде все удобно. И огромный минус это 30фпс основной монитор 4к плюс три по 1024*768.

Наткнулся на скриншоты роша, попробовал повторить. Хз на сколько она удобная, если не заленюсь то доделаю. Уже давно задумывался замоделить рош, но нечто среднее между этих двух.

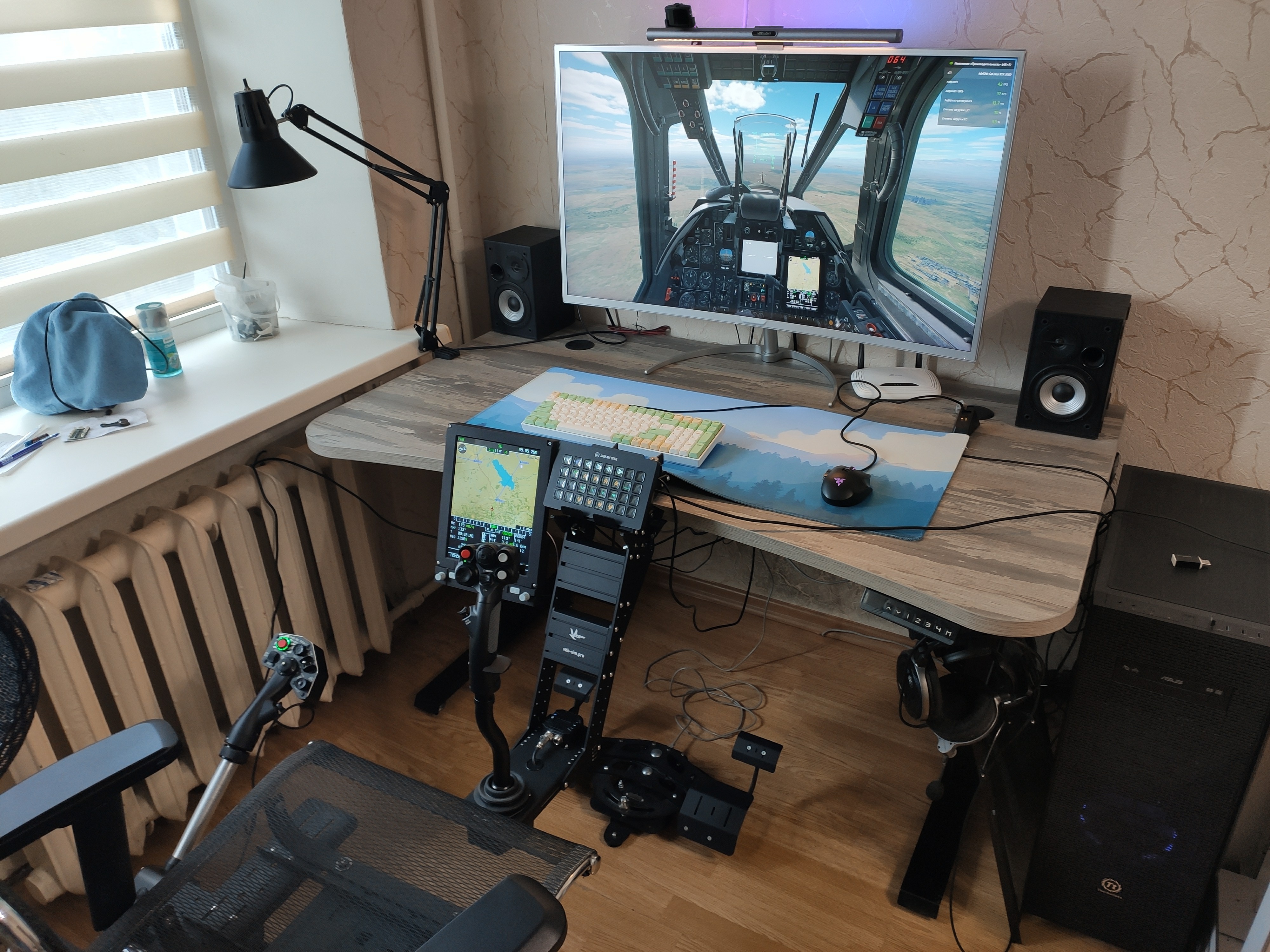

Наконец то дошли руки проверить шильд для ардуинки. Все работает, но места под разъёмы XH 2,54 не хватает. По хорошему шильд нужно дорабатывать под этот проект, а именно ставить 6 контактные разъёмы и разводить под них. Тогда каждая плата кнопок будет подключаться одним разъёмом, а не подключать оставшийся провод к другому разъёму. Но для меня это пока трудновато и долго, спасибо sergeype что он выложил в общий доступ эти компактные платки иначе бы я тут и засел. Быстренько закрепил один дисплей на ВКБешном кронштейне, а второй на столе и потестил как это будет выглядеть. В принципе все помещается и не мешается, дисплей с картой виден и не загораживается РУСом. На втором фото примерно как это видно мне.

Подумал и всё-таки смог сделать как положено, размеры остались те же.
