Потихоньку осваиваю проектирование из листовой металла. Надо еще разбираться что можно а что нет, как это потом на производство готовить. В планах сделать открытый проект руда, ну время покажет. Ручка модифицированная от ф-16. Рычаг руда планируется сбоку, дабы освободить место на корпусе. По механизму загрузки пока придумываю, надо что то простое эффективное и легкое в производстве. Корпус из листового металла 2мм., т.е. лаз. резка и гибка. По габаритам будет где то в этих пределах 245*164*55мм, крепежные отверстия как у кабана. На корпусе три вырезанных окна под установку панелей, на панелях будут размещаться различные органы управления. То есть любой желающий может напечатать панели с нужным ему кол-вом кнопок тумблеров и т.д. На корпусе ближе к основанию ручки оставлено место под установку дуги с детентами, примерно как на фото. В общем как то так

Доработал под свои нужды ручку ф-16 от JFlyer81 это доработка ручки от JonahTsai. Добавил хатку под средний палец, трех позиционные переключатели так же заменил на хатки. Местами сгладил углы, подправил геометрию. Кое где подкорректировал толщину стенок и т.д. На домашнем принтере долго печатать, а у меня нет возможности поставить печать на ночь. Так же не известно что получится по качеству. Заказал печать на промышленном 3д принтере, печать MJF полиамидом PA12. Качество отличное, все пропечаталось как надо

Наконец таки дождался DDI панельки напечатанные на промышленном 3д принтере. MJF печать полиамидом PA12, качество отличное.

Крепежные пластины для установки модулей GNX на кронштейн UCM Stronghold. Винты м5 для UCM нужно купить на 5мм длиннее, для модулей так же надо подобрать винты большей длины. Для крепления модулей установите GNX Plastic Spacers. https://cults3d.com/en/3d-model/game/gnx-modules-mount-plate-for-ucm-stronghold

Thx, i use 8"Inch HE080IA-01D 1024*768 LCD Display from aliexpress. But you can find them on ebay or somewhere else.

Все три дисплея подключены, вроде все удобно. И огромный минус это 30фпс основной монитор 4к плюс три по 1024*768.

Наткнулся на скриншоты роша, попробовал повторить. Хз на сколько она удобная, если не заленюсь то доделаю. Уже давно задумывался замоделить рош, но нечто среднее между этих двух.

Наконец то дошли руки проверить шильд для ардуинки. Все работает, но места под разъёмы XH 2,54 не хватает. По хорошему шильд нужно дорабатывать под этот проект, а именно ставить 6 контактные разъёмы и разводить под них. Тогда каждая плата кнопок будет подключаться одним разъёмом, а не подключать оставшийся провод к другому разъёму. Но для меня это пока трудновато и долго, спасибо sergeype что он выложил в общий доступ эти компактные платки иначе бы я тут и засел. Быстренько закрепил один дисплей на ВКБешном кронштейне, а второй на столе и потестил как это будет выглядеть. В принципе все помещается и не мешается, дисплей с картой виден и не загораживается РУСом. На втором фото примерно как это видно мне.

Подумал и всё-таки смог сделать как положено, размеры остались те же.

Получил новые платки, как видно теперь ничего резать не надо. Плату кнопок спаял и проверил все работает, осталось спаять шилд для promicro. Резисторы распаял на стороне кнопок, таким образом остается больше места под монтажа проводов. Провода рекомендую мгтф сечением 0,1мм они гибкие и надежные. При таком сечении наружный диаметр наиболее подходящий.

Доделал переключатель, все работает как и задумывалось. Переключатель получился достаточно компактным. Габариты вышли 49*41,5мм и высота от края контактов галетника до края ручки переключателя 56мм Галетный переключатель диаметром 16мм, кнопка honyone pb13. Клик у кнопки четкий и громкий, ход упругий кнопка отличная. Минус использования этой кнопки, ее нельзя зафиксировать на месте. Точнее можно но тогда габариты вырастут, а так она вращается с ручкой соответственно обозначение на кнопке не написать.

Подсмотрел у Blue73 переключатель для сброса подвесок, если я правильно понимаю. Решил сделать похожий переключатель. Разрабатывал под галетник ф16мм и впихнул интересную кнопку, хотелось что бы кнопка при нажатии имела ход и четкий клик.

1024 это IPS VS104T-003A, LTD104EDZS и другие

Все файлы выложены в открытый доступ https://cults3d.com/ru/3d-model/igra/f-18-ddi-mfd-ampcd-v-2-wip Платы придут еще недели через три, проверить пока возможности нет, возможны ошибки.

Innolux LSA40AT9001 TFT-LCD ,10.4 inch, 800×600

Ручки https://cults3d.com/ru/3d-model/razlichnye/military-knobs

Запилил несколько крутилок, надо их еще довести до ума. В принципе результат неплохой, габариты вроде как близки к оригиналам.

Как только все будет готово, я выложу файлы в общий доступ. А пока еще нужно доработать 3д модели. К тому же я еще не получил новые платы, нужно будет их собрать и проверить нет ли ошибок. На фото выше пока еще сборка из старых и новых компонентов.

Тест кронштейна для МФДешек. Конструкция прочная и жесткая, при нажатиях МФД не откланяется. Кронштейн состоит из профиля 20*40мм и 3д печатного держателя. Остается решить вопрос с прижимом, либо делать его так же 3д печатным либо лазерная резка и гибка. Так же можно что то и сколхозить в домашних условиях, нужно думать. ПЛЮСЫ: Профиль легко заказать нарезанным на нужные отрезки и собрать его используя только ключ. Кронштейн легкий и компактный. На него дополнительно можно закрепить еще какие либо панельки. МИНУСЫ: Самый главный это цена. Остается открытым вопрос изготовления прижима ко столу.

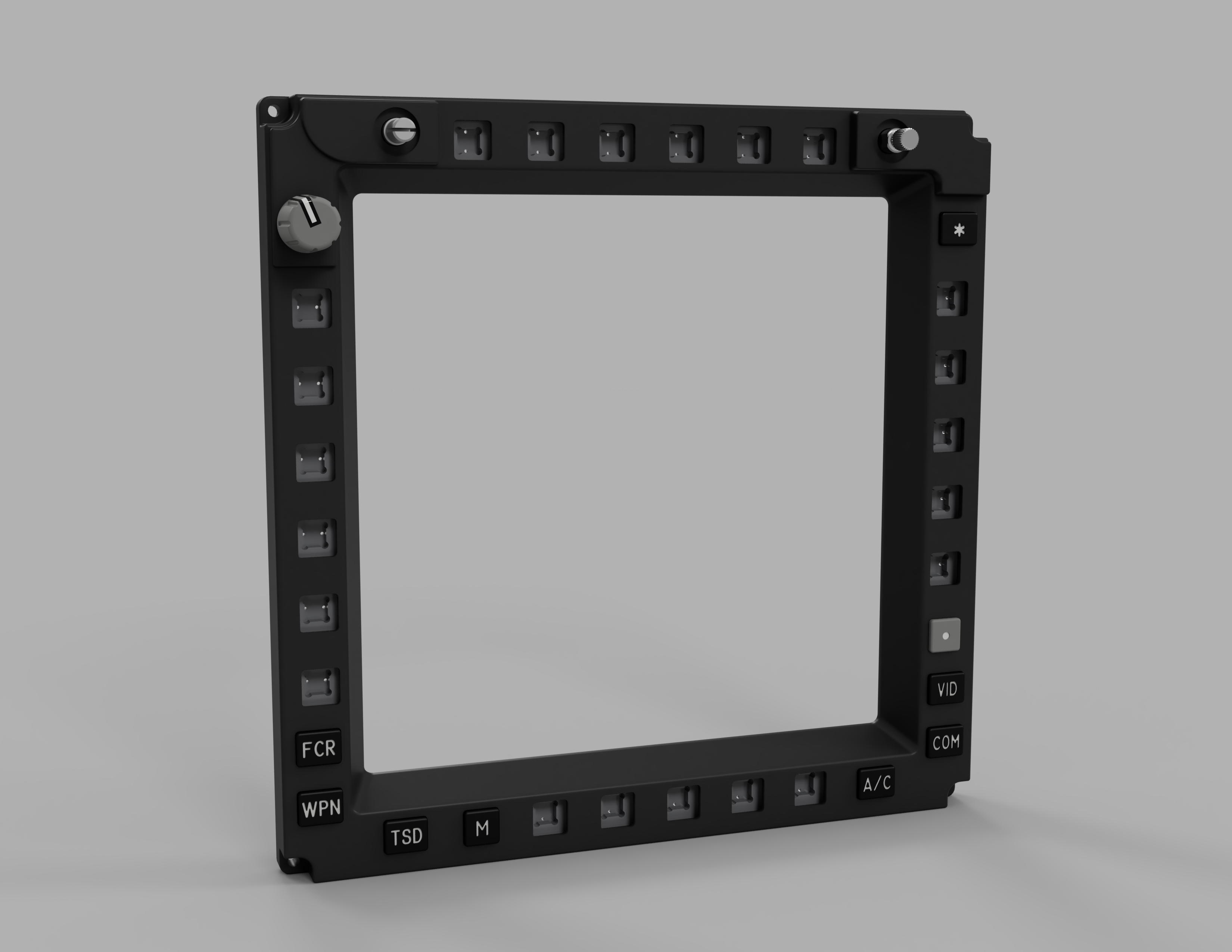

DCS MFD(DDI)v.2 - game test1 WIP Project updates: Encoders ore potentiometers RK097N for brightness control Rotary Selector Switch RS1010 for off/day Tactile Momentary Switch TS-H002 6*6*7 https://cults3d.com/en/3d-model/game/f-18-ddi-mfd-ampcd-v-2-wip

Это и раньше было дорого и проблемно, а сейчас и вовсе бессмысленно. Будут только когда свои буду продавать, а так на заказ делать не буду.

Так как галетники серии MR/RT трудно найти, доработал модель под галетники RS1010, они дешевле и их легко купить. Пришлось немного увеличить размеры, для их монтажа. Сделал новые печатные платы для кнопок, под навесной резистор. Платы теперь с панелизацией, ничего пилить не нужно.

Как выше сказали пластину отдать на лазерную резку. Тут фрезеровщик нужен, в принципе достаточно сверлильного станка и метчиков. Я делал проще, соединял профиль с помощью соединительных пластин и внутренних уголков. Для этого ничего не нужно сверлить и высоту можно регулировать. По хорошему модельку распечатать на принтере, проверить все ли нормально. Если требуется скорректировать габариты и тогда отдавать на резку.

MountPlate.zip Файл для фьюжина и инвентора
