Made my own 3d printed DDI, it's used 8 inch display, usable Display Area: 121*121mm. Knobs, buttons, case, all 3d printed. In the future, I think I will post the project to the public. A bit more info here Sorry for my English.

Кстати есть тут знающие люди, может кто просветить. Если использовать импульсный блок питания, получаем такую картинку(см. видео). Идут помехи, срабатывают все кнопки где идет подсветка. С трансформаторным блоком питания проблем нет.

Пока выложил в открытый доступ корпус дисплея для трастмастеровских мфд. https://www.thingiverse.com/thing:5129615 Сейчас дорабатываю разводку печатных плат, устраняю разные недочеты. Потихоньку собираю все в кучу, думаю в следующем году в открытый доступ выложу и этот проект.

На задней стороне под крышкой располагаются: плата управления дисплеем, контроллер джойстика и DC преобразователь, все это с кучей проводов.

Пока не знаю, сейчас нужно устранить все обнаруженные косяки.

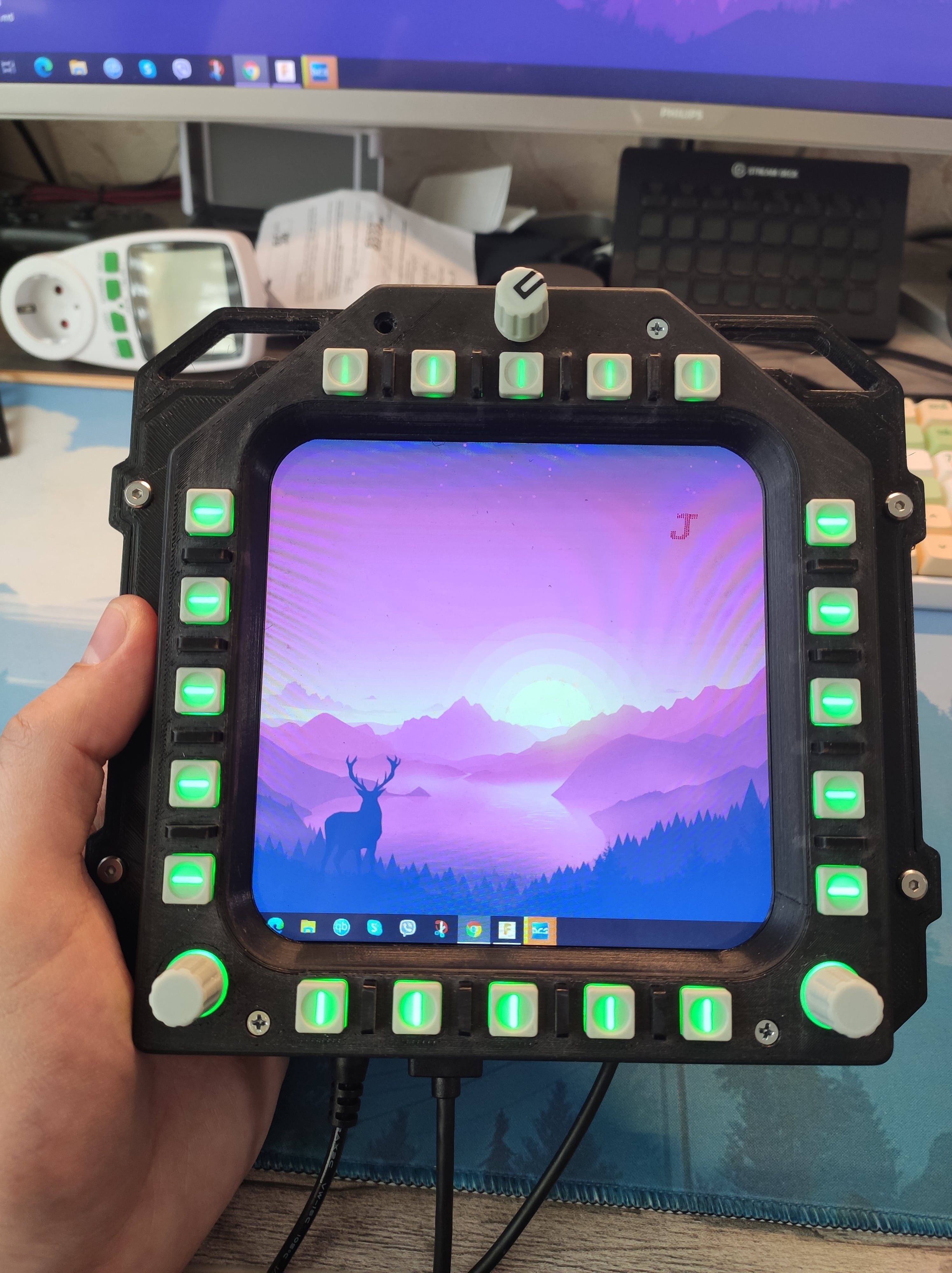

Работы по печати и сборке окончены, пришло время представить первый рабочий прототип. Габариты устройства получились достаточно компактные: ширина 200мм, высота 176мм, глубина 67мм. Вес устройства в сборе вышел около 730гр. Записал несколько тестов в игре, это просто проверка кнопок и дисплея. К сожалению освещение посредственное, старался как можно лучше настроить вебку но вышло так себе.

Пока не знаю что будет в открытом доступе и когда. Сначала нужно все доделать проверить как работает, исправить косяки и только тогда можно будет посчитать примерную стоимость. Знаю что удобнее но ее нужно осваивать, а я пока более менее могу работать только в спринте.

3д модель готова, печать идет полным ходом, если можно так сказать. Нужно перебирать принтер, серьезные проблемы с печатью, но первый прототип распечатаю, а потом уже займусь.

Начал заниматься железом, пришли платы. К сожалению я не разобрался как сделать панелизацию (V-cut) то есть сделать v образные пропилы по контурам плат, с ними платы легко разделяются руками, далее только подравнять напильником и готово. Пришлось резать своими силами. Купил готовые провода с разъемами, но впоследствии решил отказаться от них. Нарезал нужной длины. зачистил и обжал. Запаял все элементы. Еще вначале при подборе диодов мне показалось что света 3мм не достаточно, взял 5мм. Их нужно немного спиливать напильником и устанавливать под углом. Диоды располагаются так чтобы светить под шляпку кнопки. Во фьюжине для тестирования отрезал часть модели и распечатал на принтере. Смонтировал все, подключил к контроллеру, подсветку подключил к лабораторному блоку питания. Я рассчитывал подсветку на 12В питание, у дисплея блок питания на 12В. Резисторы нагреваются так что яичницу можно жарить, поэтому снизил напряжение, оказалось 5В более чем достаточно. Буду дополнительно ставить миниатюрный DC-DC преобразователь. В целом ожидания оправдало, кнопки работают, подсветка светит каких либо серьезных проблем нет. Кстати кнопки я эти выбрал еще и потому что у них две независимых пары контактов. Это учел на печатной плате, надежность их должна быть хорошей. Конечно нет того тактильного щелчка, вместо него скрежет, но все работает.

Сравнение видимой области

МФД состоит из 3-х основных частей. 1. Рамка МФД в которой располагаются кнопки, энкодеры и галетный переключатель. 2. Корпус дисплея, который в свою очередь состоит из 3-х частей. Он служит для защиты дисплея и его позиционирования относительно рамки МФД. 3. Задняя крышка, под которой будет располагаться плата дисплея, плата контроллера кнопок. На боковой стенке крышки будут располагаться кнопочная плата управления дисплеем и выключатель подсветки кнопок. На задней части будут отв. для крепления всего МФД к чему либо, например кронштейну. Пока разместил отв. Под стандартный крепеж веса 75*75. Для контроллера кнопок взял готовую(Boards[sergeype]) схему печатной платы под arduino pro micro. Это плата расширения на ней разведены дорожки/контакты для подключения кнопок, осей, ргб светодиодов. Для меня она избыточна, мне нужно подключить максимум 28 кнопок. Подредактировал печатную плату, убрал все лишнее, немного уменьшил размер, проверил вроде все нормально. Кнопки будут работать через сдвиговые регистры, к одному регистру подключается 8 кнопок итого макс. 32. Сделал разводку плат для кнопок энкодера и галетника Плата кнопок и энкодеров, двухсторонние, с одной стороны разводка кнопок с другой разводка подсветки. Подсветка будет запитываться от блока питания дисплея, он на 12В. Посчитал на калькуляторе номиналы резисторов, решил использовать СМД резисторы типоразмер 1206. Платы будут заказываться на заводе, то есть у китайцев.

Комплект из 2-х панелей MFD Cougar с дисплеями. Дисплеи Latumab 7" CLAA070MA0ACW с разрешением 800x600. Плата управления VS-TY2662-V1, на чипы наклеил радиаторы. Для питания в комплекте идут два блока питания 12В 2А. Корпус дисплея спроектирован мною и распечатан на 3д принтере. Материал PLA, толщина стенок 3,5мм, имеются отверстия ф4мм для крепления дисплея к чему либо. Размер между точками крепления 75*75мм, 50*50мм и несколько отв. по горизонтали. В крышку корпуса закладываются гайки м4, длину болтов нужно подбирать так как расстояние между платой и крышкой маленькое, иначе можно повредить плату дисплея. Толщина корпуса от крышки до верха кнопок ~54мм. Масса одного дисплея в сборе ~630гр., масса пустого корпуса ~200гр. На правой стороне корпуса расположена плата управления дисплеем. На левой стороне отв. для вентиляции. Снизу разъемы для подключения дисплея. Из минусов у панелей MFD Cougar потрескана оплетка на кабеле в месте входа в корпус и у одной панели не горит одна кнопка. А так все кнопки работают, проблем нет. Видео работы кнопок, качество посредственное но вроде все видно https://youtu.be/RMbbgVSQLUE Цена 16т.р. плюс доставка. Территориально Смоленск. Доставка желательно боксберри, тратить время на почте желания нет. Без резервов и т. п. Кто берет пишите здесь и дублируйте в личку. Есть вопросы спрашивайте. Папка с большим кол-вом изображений https://drive.google.com/drive/folders/1ICX1vj4L9dtGnXmxny6C25_2Li18-WVA?usp=sharing

Дисплей пришел, распечатал габаритную рамку. Размер видимой области 121*121. Переставил диод, засветка стала равномерной. Вроде все идет по плану. Теперь можно работать дальше.

Посмотрел пару видео, оказывается вывести на доп. мониторы изображение с мфд довольно легко. Решил попробовать изготовить мфд дисплеи на 3д принтере. На том же сингверсе есть несколько моделей но в основном они не полноценные. Пока подбираю габариты и форму кнопок, крутилок, способы их подсветки. Результаты есть, но работы еще очень много. Кнопки видятся двух вариантов, либо тактовые со встроенным диодом, либо мини кнопки но с установкой более мощного светодиода рядом. У кнопок PS-5850A-6Px мне нравится ход в ~2мм, работают отлично. Но светодиод приходится устанавливать рядом, для этого нужно доп. место и светит он не по центру, то есть видна неравномерность подсветки. Кнопки TLL-61AG-S-V-B, SWT-TTL-61AG уже с диодом, но он слабый нужно перерабатывать вставку кнопки. К тому же тактовая кнопка есть тактовая ход ~0,2мм и зазор между кнопкой и колпачком нужно подгонять. Крутилки сделал составными из 3-х частей, для большей схожести с реальными. Немного доработал среднюю вставку, сделал ее уже но пока не распечатывал.. Крутилки выглядят хорошо, конечно на фото видны косяки печати, но с расстояния в 20см они выглядят отменно. 200200 Ну и на последок тест кнопки в DCS

РУД в продаже цена 10 000р.

продано

VPC Keyboard Mount Adapter новый не использовался. Не подошёл по размерам, минимальный зажим ~140мм. Цена 2000р. плюс доставка. Доставка желательно боксберри.

Педали проданы, РУД в продаже.

К педалям подключил промикро и настроил оси. Теперь это самостоятельное устройство.

Рус продан

Все служило мне верой и правдой годы, но давно уже не летаю и нужно освобождать место, в будущем переходить на что-то более компактное. К сожалению места они занимают не мало. Доставка желательно боксберри, сдэк далеко и здоровье таскать тяжести не позволяет. Устройства тяжелые и не маленькие, нужно будет решать как лучше упаковать чтобы не поломать при доставке. У педалей в комплекте доп. площадки, три типа загружателей и демпфер. У руса ручка от кабана и три типа загружателей. Рус и педали работают как одно устройство на контроллере Mmjoy, датчики TLE. У ручки руса не работает нажимная кнопка у хатки под большим пальцем и немного заедает одно положение у этой же хатки. Часть кнопок переделал на тактовые, надежность оригиналов так себе. Желательно уметь пользоваться конфигуратором Mmjoy и понимать что как подключается и настраивается. Рус и педали собирались под себя, что и как я уже сам забыл. Если по отдельности то в педали нужен контроллер например платка arduino pro micro. Педали цена 14т.р. плюс доставка Рус цена 13т.р. плюс доставка Если вместе 26т.р. плюс доставка Руд железный надежный от Dvik”a, весит ~3,5кг габариты ~ 29*23*15см. Руд работает на контроллере Mmjoy, датчики на основных 3-х осях TLE. На борту кнопки, тумблеры трех позиционные с возвратом в центр, энкодеры, rgb диоды. Кнопки переделаны на тактовые. Желательно уметь пользоваться конфигуратором Mmjoy, знать что как подключать и настраивать. Все таки устройство по сути прототип и делалось под себя. Цена 11000т.р. плюс доставка 400400

Игра до крайней версии обновлена? Запустите апдейтер и обновите игру.

Небольшой тест джойстика, загружатели с мягким центром, пружины мягкие(голубые)

Спасибо за столь полезный софт, теперь накидка показывает все свои возможности. Несколько вопросов: - Как уменьшить общий уровень вибрации? Пробовал в jetseat handler но толку нет. - Почему то всегда идет вибрация, у G-feeling ставил мертвые зоны по максимуму. Отключал эффекты двигателя и форсажа но постоянно вибрируют моторы. Проверял на поршневых самолетах. - А возможно ли сделать настройку силы вибрации в таблице с эффектами? Собираюсь закрепить вибромоторы на РУСе, педалях, РУДе и кресле. Но для этого хочу разобраться какие эффекты на какие моторы распределены. UWVeditor создал дефолтные эффекты в папке, вот только я не пойму какие там файлы для каких самолетов и эффектов.

Кстати тоже самое уже и железо обновил, а фризы и просадки сильные. Нормандия пока не играбельна для меня:(
