Сообщения до предзаказа

[Kvasok]

8 птур для показухи навешено?

[mongol-29]

Нет, штатный вариант.

[Kvasok]

Штатный только на Вэшке?

[mongol-29]

На всех и в и п и вп

[Kvasok]

Ничего не пойму.Чтож раньше говорили то 4 птур для П

[mongol-29]

Не знаю, может таскать и 8...

[S.E.Bulba]

Ничего не пойму.Чтож раньше говорили то 4 птур для П

Когда такое говорили? По-моему, как раз наоборот. :)

… 8 ПТУР можно вешать начиная с "В" и для более "молодых" на любую модификацию 24-ки…

[Kvasok]

Значит я чуть поплыл

[ZHeN]

а по 4 ТПК на пилон - такого не было никогда ?

[Ashot]

это все понятно,но интересно как дела с нашей пешкой!

[Kvasok]

это все понятно,но интересно как дела с нашей пешкой!

Мне кажется Pilot с болгаркой уже нарезает фюзеляж:pilotfly:

И сделайте там потеки,потертости как на F/A18С.Кароче чтоб крокодил был не девственником.

Пузяко там тоже такое маслянистое в потеках,все по сексу.

Edited April 20, 2019 by Kvasok

[Ashot]

Мне кажется Pilot с болгаркой уже нарезает фюзеляж:pilotfly:

И сделайте там потеки,потертости как на F/A18С.Кароче чтоб крокодил был не девственником.

Пузяко там тоже такое маслянистое в потеках,все по сексу.



не понял что написал,но видно что уверенно писал

[Kvasok]

не понял что написал,но видно что уверенно писал

Чтоб моделька была "живая"

[Laivynas]

Вроде этого должно быть?

[Kvasok]

Марк Уолберг в качестве модели пилота был бы неплох

[S.E.Bulba]

а по 4 ТПК на пилон - такого не было никогда ?

На ранних выпусках вероятно нет.



Согласно А.В.Карпенко и С.М.Ганину («Бастион», 2000 – №1, стр.101):

… В 1986 году были проведены испытания вертолёта Ми-24В с новым многозамковым балочным держателем, при наличии которого на вертолёте может устанавливаться до 16 ПТУР «Штурм»…

[mongol-29]

Разговор не о многохамковых, а о подвеске ур на внешних подкрыльевых точках

[S.E.Bulba]

Разговор не о многохамковых, а о подвеске ур на внешних подкрыльевых точках

Наверное будет правильнее, если говорить за то, о чём шёл разговор, будет сам автор вопроса. :)



«Инструкция экипажу вертолёта Ми-24В», книга 2 (стр.129–130):

… Пусковые трубы-контейнеры с ракетами крепятся к пусковым рамам. На каждой пусковой раме устанавливаются по две пусковые трубы-контейнера с ракетами. На вертолёте на пилонах консолей крыла с помощью переходников стационарно установлены две пусковые рамы, ещё две рамы с переходниками могут подвешиваться на внешних балочных держателях. Вес одной пусковой рамы, подвешиваемой на пилон консоли крыла, равен 19 кгс, а на балочный держатель – 24 кгс. Углы установки рам относительно СГФ составляют +2° в вертикальной плоскости вверх…



ИМХО, пока не появились все эти «обрезанные» Ми-24ВМ (Ми-35М), Ми-24ПН, и прочие зарубежные модернизации, на внешних узлах подвески обычных «полнокрылых» Ми-24В (П и т.д.) стояли стандартные пусковые рамы на 2 ТПК.

Именно это я и мел в виду, когда писа́л:

На ранних выпусках вероятно нет…

[mongol-29]

Ты же сам процитировал! Смотрим в книгу и не можем прочитать слова? Было фото чешского крокодила с 8 контейнерами ПТУР и вопрос может ли наш так... Ращговора окороткокрылых не нада

[S.E.Bulba]

Ты же сам процитировал! Смотрим в книгу и не можем прочитать слова?..

Процитируй мне конкретно, что я «не смог прочитать».



Ты сам можешь определиться, что тебе надо?



Сначала ты говоришь об одном:

Разговор не о многохамковых, а о подвеске ур на внешних подкрыльевых точках



Потом вдруг предъявляешь другое:

… Было фото чешского крокодила с 8 контейнерами ПТУР и вопрос может ли наш так…

Можешь ответить на вопрос: на «чешских крокодилах» стоят стандартные пилоны консолей крыла, или они «обрезаны», и вместо них установлены многозамковые балочные держатели?

[mongol-29]

Блин если ты посмотришь последние пару страниц, все после ттого видео с 8 ПТУР, то увидишь, что мы говорим об одном и том же)))

[Askerov24]

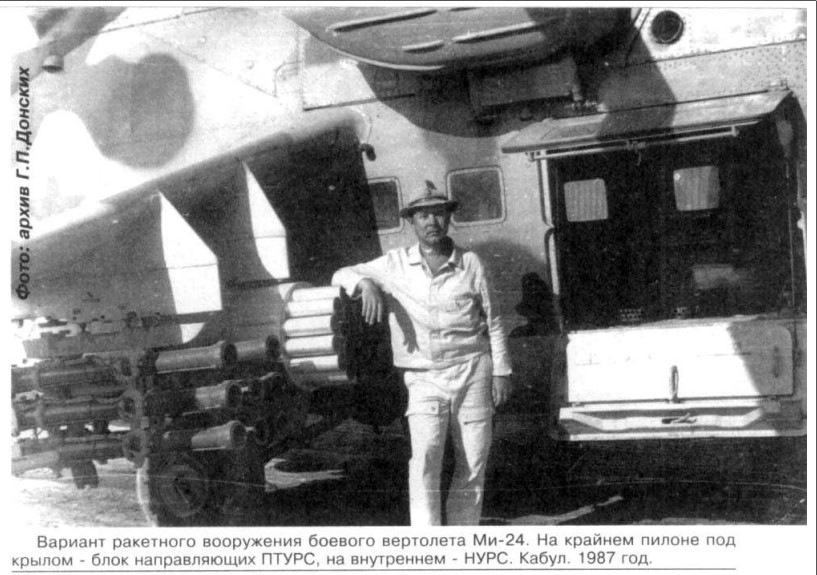

Сегодня нашёл эту книгу https://drive.google.com/file/d/1w0rSe7CtfNVzwEPwJrXiBeC_7prJeLmf/view?usp=sharing, на 73-й странице книги наткнулся на такую интересную фотографию,









Как видно из описания, на внешний пилон подвешен блок с ПТУР, насчитал я их 8 штук, но странно что то тут, сами ТПК для ПТУР какие то "худые", не похоже они на ТПК ПТУР "Штурм", но переходник для пилона тот же что и для ПТУР. Может быть это вовсе и не ПТУР?

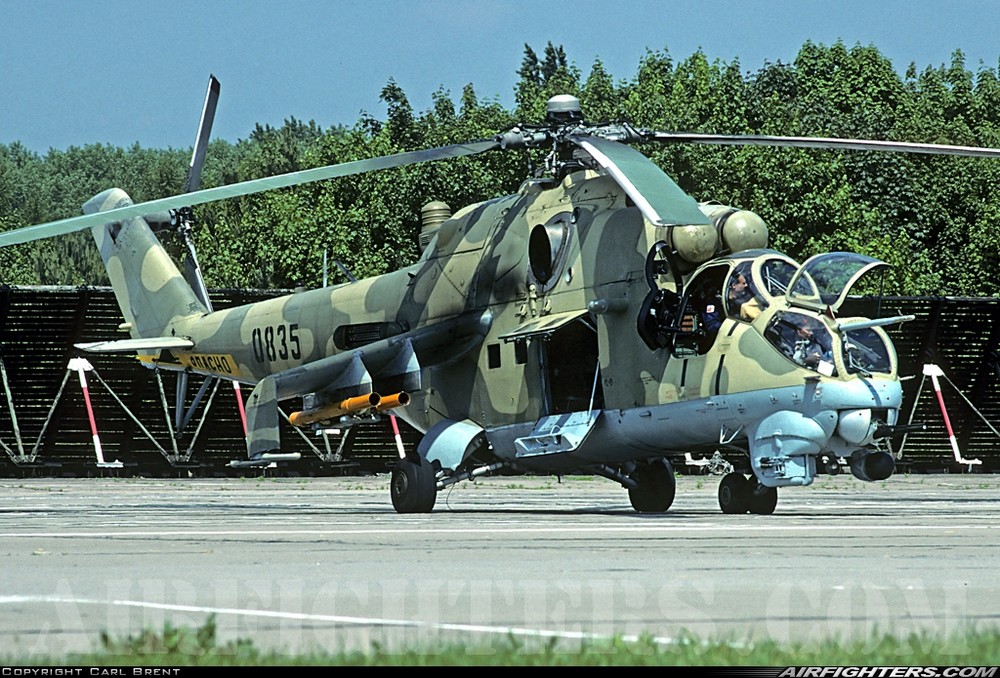

Вот на этой фотографии Чехословацкого Ми-24В подвешены ТПК ПТУР "Штурм" в роли дымогенераторов, и тут можно заметить разницу в диаметре тубусов.









Кто нибудь из знатоков может пролить свет на этот интересный момент? Что подвешено на крайний пилон на первом фото?



И в добавок, бонус, страница 98 той же книги,









С-25 на внутреннем пилоне Ми-24В.

[HmtSabotage]

Лобовая часть у этих пусковых какая то странная, да и калибр если сравнивать с нурсами - миллиметров 100-120, очень похоже на какой то прототип или самопал, уж не реактивные огнеметы ли какие? В сети ничего не нашел, очень странная фотка однако...

[Askerov24]

Лобовая часть у этих пусковых какая то странная, да и калибр если сравнивать с нурсами - миллиметров 100-120, очень похоже на какой то прототип или самопал, уж не реактивные огнеметы ли какие? В сети ничего не нашел, очень странная фотка однако...



И я об этом, странные какие то ТПК, да и количество настораживает, 8 штук, 24-ка максимум 8 штук может применять, а тут на одной подвеске 8, ну не знаю, странно как то. Возможно это другой тип НАР, ну или кустарщина просто :dunno:

[MicroShket]

А это не Игла какая-нибудь?
