Полноценный самодельный TrackIR

[Predator1606687677]

Стою сейчас перед выбором веб камеры , http://polaris.ru/descriptions/18/r385485.html (склоняюсь к этому варианту), кто что по собственному опыту может посоветовать, спасибо за ответ , заранее!

[butcher]

взял вебкамеру А4 Tech PK-336MB - супер, именно то что надо, лучше Креативовской !!! точки жирные как мухи, заводской фильтр удалил, вставил от флопика, ФПС 29 джиттер 2-7

[SAP]

Окончательный вариант моей рамки с отражателями.

[krot]

Разрешите и мне показать свое решение. На мой взгляд очень аккуратное.

Пока это первая версия (на обычных светодиодах).

В настоящее время делаю по образу и подобию вторую версию (на ИК-светодиодах).



Все светодиоды вшиты в козырек бейсболки.



Один впереди макушки. Питание от USB. Отлично все работает. Все провода спрятаны в ободок кепки. При поворотах головы во всем рабочем диапазоне, ни один светодиод не перекрывается. Кепка довольно жесткая, поэтому сохраняет всю геометрию светодиодов. Так что прочь люстры на голове! Вперед к гламуру !)))))

С ИК-светодиодами все те же проблемы. Никак не могу добиться нужного угла излучения ИК-диодов. Матирования, подрезания не помогают. Насчет всяких крышечек, пробочек еще не пробовал. Буду искать.

Еще у меня вопрос: насколько реальна опасность использования USB для питания данного девайса?

[Predator1606687677]

Окончательный вариант моей рамки с отражателями.



Однозначно 5-ка! И конструкция удобна, прикрепить можно куда угодно не мешая чему либо , о как )

[SAP]

to =Predator= -- благодарю :)



to Krot -- настолько же опасно, насколько фтыкать флешку в USB.

[407 ZIG]

...Все светодиоды вшиты в козырек бейсболки.

+1 Отличное решение. Как только раньше никто не догадался. Все гениальное - просто :) Подумаю о переходе на предложенный вариант.



ИК диоды АЛ107Б широкоугольные, почти под 90* камера ловит их излучение.



Еще мощнее АЛ107Г, примерно в 2 раза ЕМНИП).

[krot]

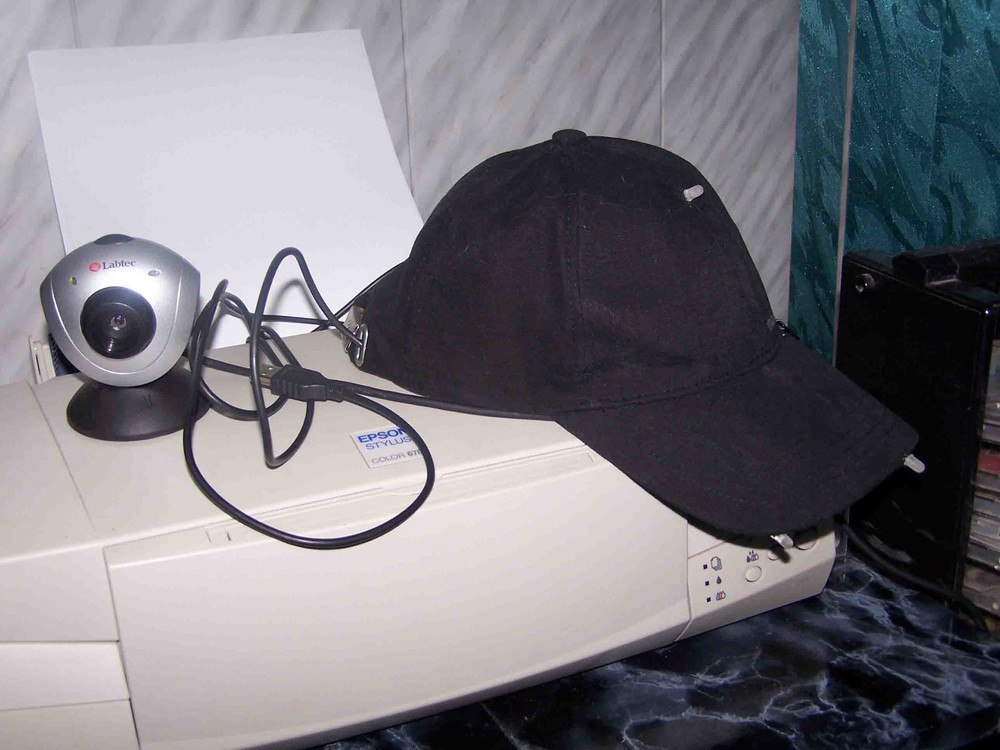

Сделал себе второй вариант на ИК-светодиодах.

=407= ZIG Спасибо за совет, насчет использования АЛ107Б. Действительно угол излучения у них широкий. К тому же размер меньше спичечной говолки. Веб камера принимает сигнал как точку, а не пятно. Позволяет летать, практически не применяя сглаживание. Ну и, кроме того, на кепке их практически незаметно, что есть великий плюс с точки зрения эстетического вида изделия. Теперь жена не будет принимать за придурка ))))

Если кому интересно. Применял три светодиода при питании от USB. Соединение диодов - последовательное. В схеме использовал резистор 7Ом (лучше 10). Полученную конструкцию можно даже стирать. Ничего ей после сушки не сделается.

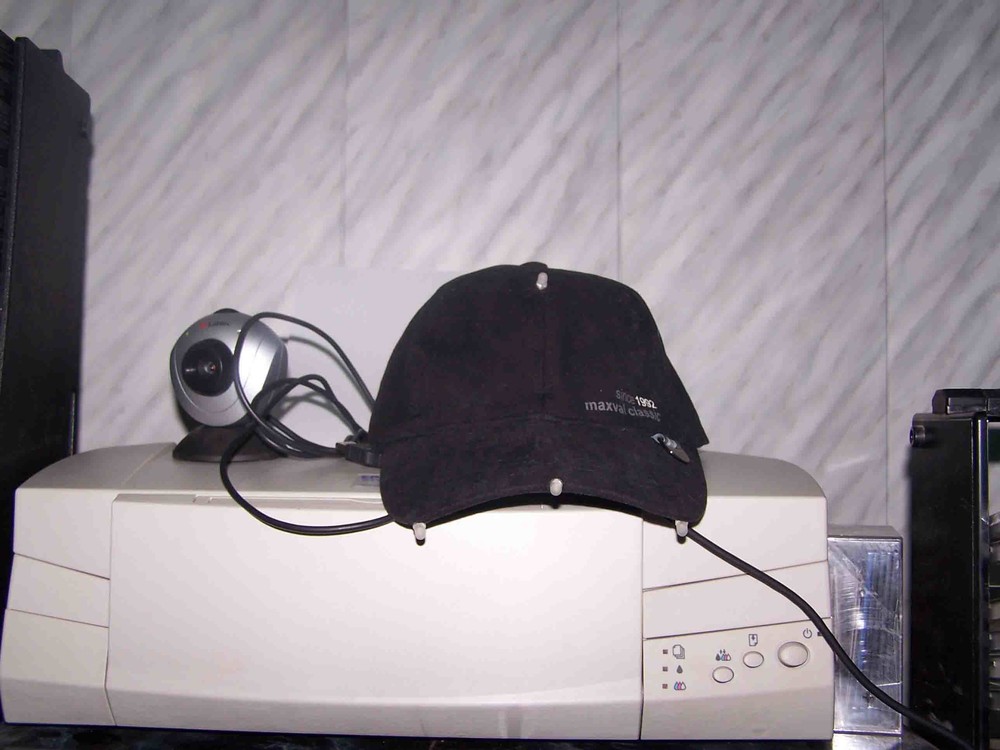

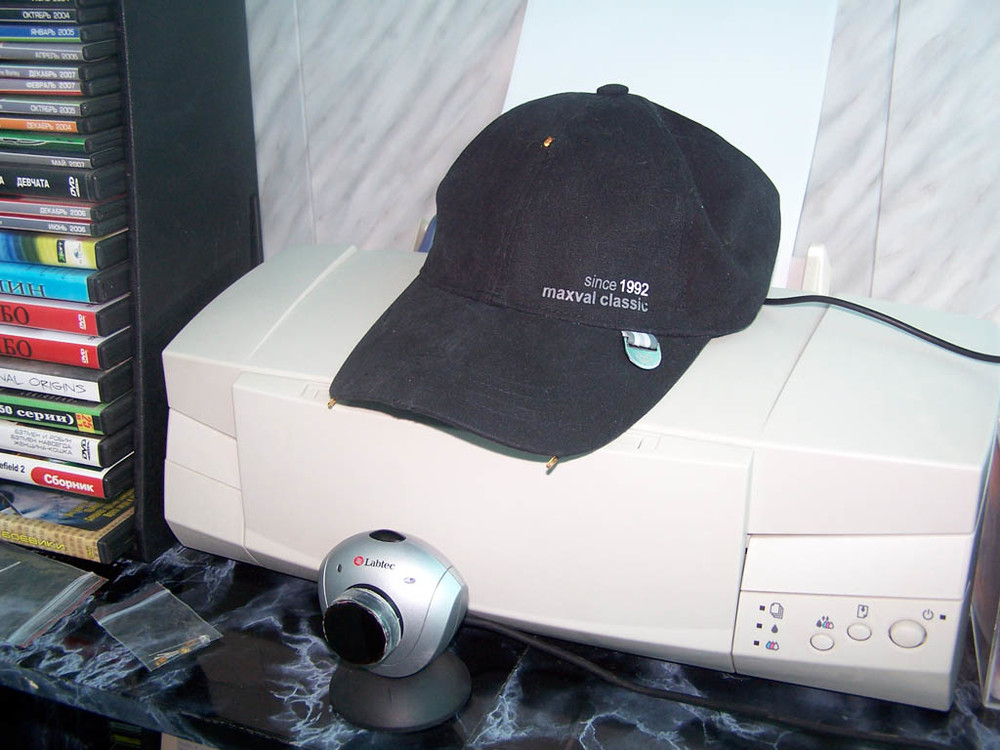

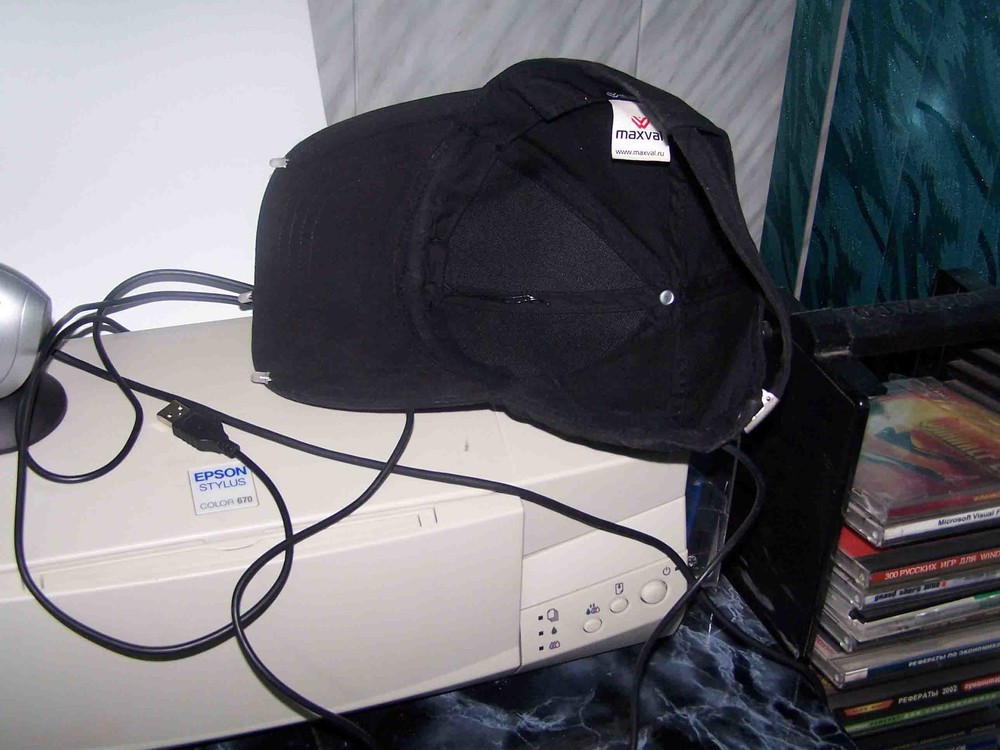

Вебкамеру использавал Labtec webcam pro с фильтром (засвеченная цветная пленка). Не особо мучаясь с настройками, выдает 30 ФПС (хотя по программе FreeTrack 2.1 высвечивает 31-32). И Jitter колеблется от 0 до 1. В общем, всем рекомендую. Окончательный внешний вид "волшебной кепки" гляди на фото.

P.S. Наконец-то сделал себе прибамбас! Теперь снова вернусь к полетам. Придется заново привыкать к новой методике оглядывания. )))

[XOPEK]

Народ! Помогите советом-из камеры я так понял надо достать фильтр(красненькая пленка),так? У меня Logitech Quick Cam messenger-так у него это пленка находится между двумя линзами,а линзы вклеены в корпус обьектива,если доставать,что-нибудь обязательно сломается,или кто-то уже вытаскивал из такой же камеры,тогда подскажите пожалуйста-как?

[407 ZIG]

Не надо камеру трогать и разбирать вообще. К объективу камеры надо фильтр приделать, а не из нее вынимать, чтобы поменьше света из "видимого" мира попадало. Советуют засвеченную, проявленную цветную фотопленку, еще слышал о фильтре из обычной дискеты, но не пробовал.

Вот на последней фотке у krot_a видно как камеру "усовершенствовал". :)

[butcher]

вообще-то встроенный фильтр существенно (почти в 2 раза) убивает мощность ИК-диода, что не даст получить точку достаточной силы сигнала...

если не ИК-диод, то не знаю...

[Frost_rus]

Не путайте ИКфльтр, который фильтрует ИК, оставляя только видимый свет (то, что стоит в камерах и д.б. оттуда удалено) и ИКфильтр, который убивает весь свет кроме ИК (это то что должно быть поставлено на камеру).



Ребят, а вы сопротивления припаивали к схеме? У меня с резистором, выбранным по формуле из мануала к F.T. диод тускло светит, камера его не хватает. Если накоротко замкнуть - всё ярко и красиво (хотя батарейка наверное быстро сдохнет)

[XOPEK]

Еще вопросик:если нет источника сигнала,т.е у меня еще нет ик-диодов сколько должна прога ФПСов показывать,у меня 15 и джиттер 0 ,у кого как это я уже поставил фильтр из флопика ,и пока поднять фпсы никак не выходит ( .Или так и должно быть пока конструкцию из диодов не смастерить?(хотя вот пульт от телека подношу-не видит ( ...

Так ,увидела,заработал...,привыкаю.По сравнению с TrackIr-ом,походу проц таки подзагружает(в онлайне заметно),а так :достойно-сомневающимся СТРОИТЬ ОДНОЗНАЧНО!!!( По сравнению с TRirом есть даже плюсик-нет микродрожания -у меня например оно появлялось при приближении взгляда к доске приборов и попытке рассмотреть ее неподвижно-здесь такого нет -тьфу, тьфу, тьфу-возможно это специфика кода самой программы,но это вобщемто и не важно)Хотя надо еще поднастроить,есть кой какие нюансы...

p.s Кому интересно:Да,камера должна показывать 30 фпс и без источника ИК-сигнала с установленной шторкой !

[Limo]

А диоды от телевизионного пульта подойдут?

[Humus]

Мужики! Крышу рвёт уже. Выдаёт постоянно такие окна и ничего не могу сделать. Помогите разобраться. После того как выбираю камеру и жму старт выдаёт следующее: Действие не может быть выполнено,поскольку контакты не подключены($80040209) жму ОК и сразу выходит второе сообщение: Аргументы заданы неправильно ($80070057)

[butcher]

выскажу предположение, что надо переустановить правильно дрова, у меня так было с первого раза

[Humus]

Спасибо,добрый человек! Дрова переставил точно по мурзилке с диска камеры.Получается такая хрень: Запускаю программу,как только камера хватает дневной свет,моментально закрывается программа.И при последующем запуске вылетают те окна о которых я писал выше. Я закрыл окно камеры проявленной фотоплёнкой.Вылеты проги прекратились. Взял пульт от телевизора и попробовал им водить перед камерой.Точка на экране присутствует и перемещает череп.Зашёл в MSFS 2004 выбрал дефолтную Сессну ипопробовал в кабине поводить взглядом. Вообщем работает.Убого так как с пультом от ТВ требовать чего то просто нереально.Главное что не вылетает программа и всё работает. Отсюда принял решение делать всё на ИК диодах.Прошу совета у понимающих людей:1. В мануале рекомендуют диоды

OSRAM SFH485P . Может из практики есть что то лучше? Но только не отечественного производства,т к я живу за бугром. 2.Нужны ли на эти или другие диоды сопротивления и как их туда рассчитать и по какой схеме впаять? Спасибо всем ответившим,заранее.

[Predator1606687677]

Может из практики есть что то лучше? Но только не отечественного производства,т к я живу за бугром. 2.Нужны ли на эти или другие диоды сопротивления и как их туда рассчитать и по какой схеме впаять? Спасибо всем ответившим,заранее.



Нужны любые ИК-Диоды с широким углом излучения, сопротивления нужны (чтобы не сгорели диоды если подать на них сильный ток), высчитываются по закону Ома! Схема или последовательная или параллельная) Я бы взял параллельную!

[butcher]

...сопротивления нужны (чтобы не сгорели диоды если подать на них сильный ток)...

я бы сказал, что важнее, это чтобы не спалить USB-порт :)

[DruiD]

Севет из жизни.

Старайтесь не юзать дополнительные выводы USB на корпусе (и подобные им). В некоторых материнках они не имеют заземления и поэтому есть вероятность сжечь северный мост.

[Predator1606687677]

я бы сказал, что важнее, это чтобы не спалить USB-порт :)



Это да, но прост лично я разводку буду делать или на адаптер или на батарею 9вольтовую

[SV]

По электрической безопасности подключать к компьютеру, наверно, не очень хорошо, если , конечно, не используются заземленные розетки.

[Andron]

Фи, ребята, ерунду не городите! Какое заземление? Причём сдесь УСБ порт? Максимум, что может сгореть, это ограничительное сопротивление в 10 ом на мамке. Если коротнёте выводы питания. А если окуратно, то ради бога, подключайте чето угодно, хоть кипятильник (сам видел).

[butcher]

Севет из жизни.

Старайтесь не юзать дополнительные выводы USB на корпусе (и подобные им). В некоторых материнках они не имеют заземления и поэтому есть вероятность сжечь северный мост.



а у кого башня заземлена!? :) так что, все-равно какие выводы...

[XOPEK]

Кароче,народ! Logitech must die!!!Не хотит эта камера у меня нормально работать,возвращаюсь к ТрекИру! Лежал он у меня без дела,дожидаясь БОБа(не хотелось юзать его без клипа,так как и в морду светит и чего-то там в его схеме не доработано и клип ему таки нужен,насколько я понял таким образом Натуралпоинт свой ляп в схеме исправляет ))) У меня просто 2-а уже сгорело,и этот про запапас был )Так вот камера меня окончательно вывела из себя постоянно надо корректировать настройки,автоэкспозиция эта,а потом внезапно появляющиеся и не исчезающие до резета фритрека микрофризы...в общем только память о полетах с естественным обзором разбередил этот фритрек...(впрочем скорее всего это именно логитех виноват,поскольку у товарища все работает на ура,так что не отчаивайтесь граждане!)Просто покупать еще одну камеру при трекире,как-то не по себе...Так вот чего пишу-то(возможно баян и надо в другую ветку,но! Мучения с постройкой кепки не прошли даром-ОНА ЗАРАБОТАЛА И С TРЕКИРOM,ПРИ ОТКЛЮЧЕННЫХ ПРОГРАММНО ИК ДИОДАХ НА САМОМ ТРЕКИРЕ,т.е на сколько я понял получился фактически TRIR Clip только на кепке,да мне все -равно в общем-то что не на наушниках-я их не юзаю-башка болит от них(в кепке использованы ИК диоды 3Л107Б с зашкуренной наждачкой поверхностью излучателя-без этого не хватает угла,да и резкость изображения увеличивается,хотя сам размер уменьшается)

Я сделал питание от БП компа через Molex ,а чтобы перестраховаться от последствий КЗ купил на радиорынке специальную капсулу под проводной предохранитель,и поставил самый слабенький,так что вот, так-дерзайте!

p.s 2 butcher : У меня заземлена
