ЗСУ Gepard (Германия)

[Heli]



Последние восемь ЗСУ «Гепард-1А2», заказанных Бразилией из состава ВС Германии, будут отправлены из ФРГ морским транспортом в течение первой недели августа и прибудут в Рио-де-Жанейро три недели спустя. Как ранее сообщал ЦАМТО, контракт на поставку ВС Бразилии 37 снятых с вооружения ВС Германии ЗСУ «Гепард-1А2» производства немецкого концерна «Краусс-Маффей Вегманн» был подписан в апреле 2013 года. Стоимость соглашения оценивается в 30 млн. евро (78,4 млн. реалов). Первая партия ЗСУ была доставлена в Бразилию в мае 2013 года.



По информации «Джейнс дифенз уикли», месяц спустя после поставки последней (шестой по счету) партии ЗСУ будут проведены огневые испытания, которыми завершится процедура приемки. Установки будут переданы 11-й зенитной артиллерийской батарее (11th Bia AAAe AP) в Понта-Гроссе (шт. Парана). Ранее две ЗСУ были поставлены Школе противовоздушной обороны и береговой артиллерии (EsACosAAe) в Рио-де-Жанейро, 16 ед. – 6-й зенитной артиллерийской батарее в Санта Мария (шт. Рио-Гранде- ду-Сул), остальные – 11-й зенитной артиллерийской батарее.



Приобретение ЗСУ реализовано в рамках стратегического плана создания системы противовоздушной обороны. В пакет поставки также вошли три машины, которые будут использоваться в качестве источника запчастей, 50 контейнеров с запасными частями, три тренажера и 540 тыс. 35-мм боеприпасов пяти типов. Контракт предусматривает подготовку личного состава, обслуживание техники и ее доставку. Тренажеры должны быть переданы к концу 2015 года и установлены в 2016 году.



ЗСУ «Гепард» разработана компанией «Краусс-Маффей Вегманн» на шасси танка «Леопард» и вооружена двумя 35-мм пушками KDA компании «Орликон контрейвс», расположенными по бокам башни. ЗСУ предназначена для прикрытия подразделений ВС и важных объектов от средств воздушного нападения противника на малых и средних высотах.

В состав оборудования ЗСУ входят РЛС обнаружения целей MPDR-12 (MPDR-18/S) S-диапазона и РЛС сопровождения цели Ku-диапазона, дальность действия которых составляет 15 км, вспомогательная силовая установка, приемник GPS, лазерный дальномер, система управления огнем, две четырехствольные ПУ дымовых гранат, система защиты и кондиционер. Масса ЗСУ – 47,5 т, длина – 7,7 м, ширина – 3,71 м, высота – 3,29 м, максимальная скорость – 65 км/ч, запас хода – 550 км, экипаж – 3 чел.



Каждая ЗСУ может автономно вести огонь на месте и в движении и поражать воздушные цели на скоростях до 400 м/с на высоте до 3 тыс. м и дальности до 5,5 тыс. м. Темп стрельбы – 1100 выстр./мин. KMW полностью восстановила технику, находившуюся на хранении, оборудовала ЗСУ системой пожаротушения Kidde-Deugra Brandschutzsysteme и провела подготовительные работы для установки бразильских средств связи.



Поставка ЗСУ «Гепард-1А2» расширит возможности ВС Бразилии по обеспечению противовоздушной обороны на ближней дальности, для организации которой уже применяются опорно-пусковые установки «Джигит», каждая из которых оснащена двумя ПЗРК «Игла-С», и системы RBS-70.



Поставленные системы интегрированы с современными средствами обнаружения, включая трехкоординатную РЛС SABER M60 и мобильные командные пункты ПВО COAAe. Они разработаны компанией BRADAR и научно-исследовательским центром СВ Бразилии CTEx (Centro Tecnologico do Exercito).



http://www.armstrade.org/includes/periodics/mainnews/2015/0805/100630452/detail.shtml

[Heli]

катушки измерителя скорости и программатора снаряда AHEAD



http://www.miltechmag.com/2015/09/dsei-2015-photographic-recap-of-day-2.html

Edited September 19, 2015 by Heli

[Chizh]

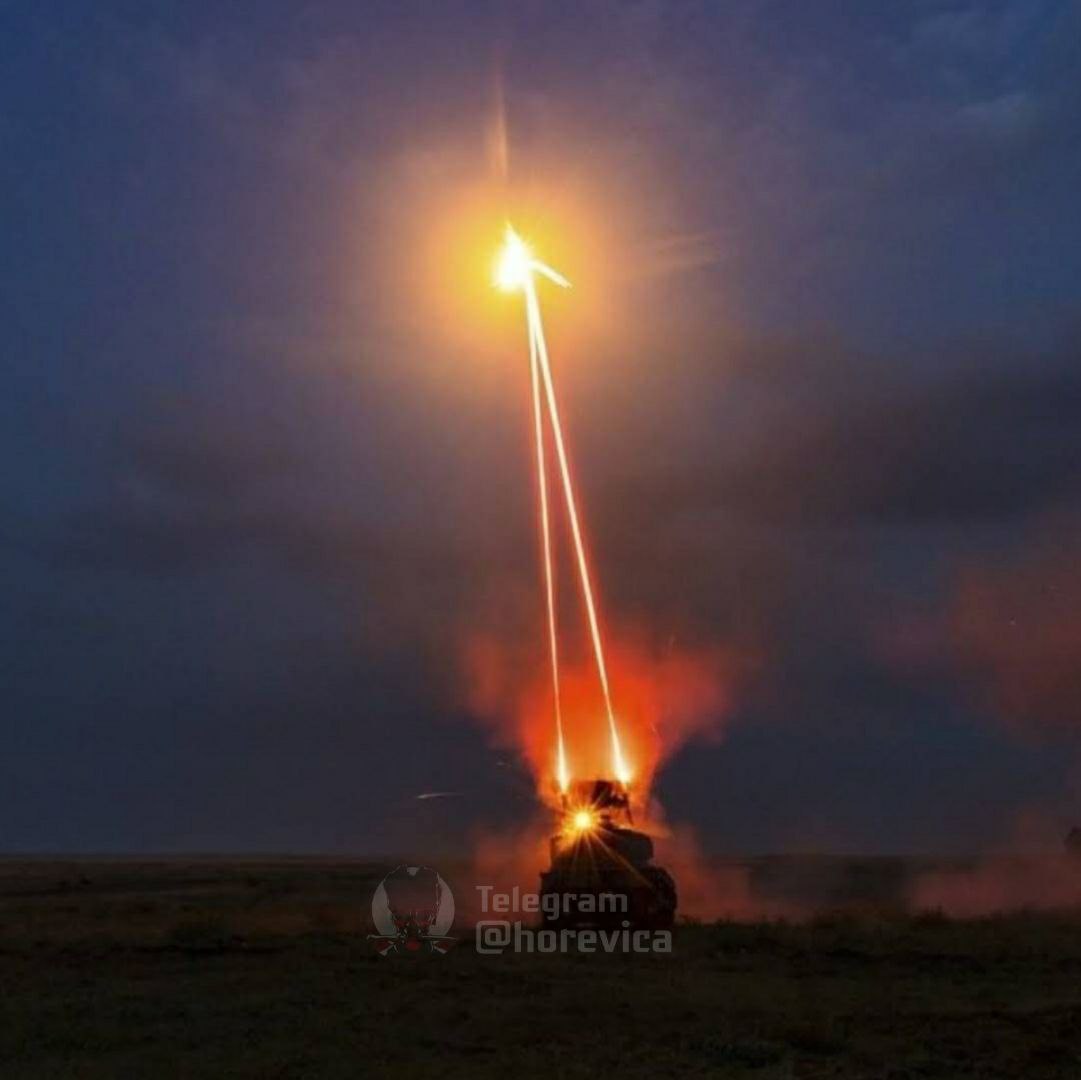

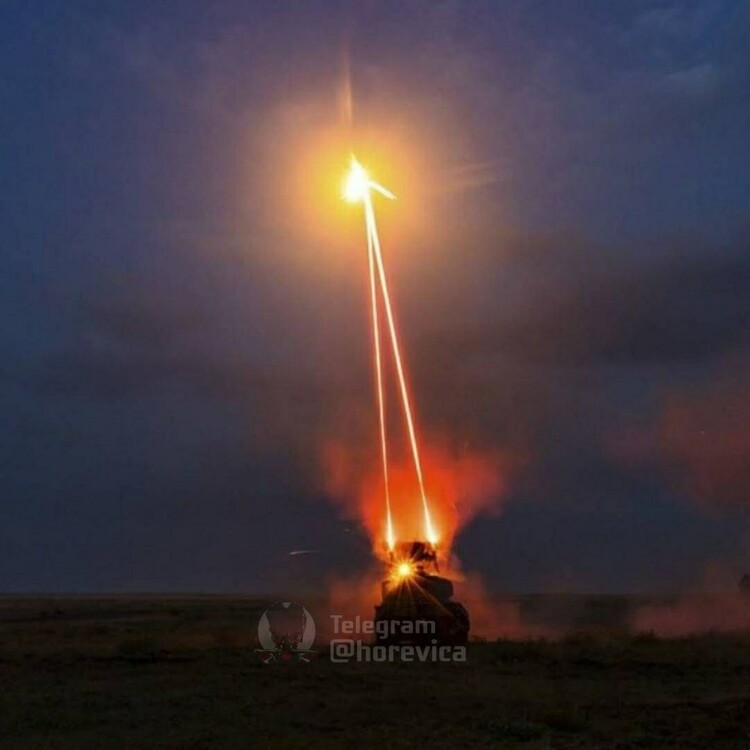

Ночная стрельба германо-украинского Гепарда по ирано-российскому БПЛА





[CyMPAK]

Думаю, что массовое применение БПЛА и прочих мелких дронов вернет в строй артиллерийские зенитные установки, при условии оснащения их снарядами с программируемым подрывом.

[Marks]

я бы сделал ставку на мелкую картечь в большом количестве.
очень эффективно насыщает пространство.



[CyMPAK]

Только что, Marks сказал:

я бы сделал ставку на мелкую картечь в большом количестве.
очень эффективно насыщает пространство.



Вопрос ка быть с рассеиванием мелкой картечи во время полета.

Дистанционный/программируемый  подрыв  - это и  есть мелкая картечь с обеспечением эффективной дистанции поражения.

[_Zloy_]

2 минуты назад, CyMPAK сказал:

Дистанционный/программируемый  подрыв  - это и  есть мелкая картечь с обеспечением эффективной дистанции поражения.

Шрапнель*

[Marks]

3 часа назад, CyMPAK сказал:

Вопрос ка быть с рассеиванием мелкой картечи во время полета.

***

Edited October 19, 2022 by Marks

[CyMPAK]

26 минут назад, _Zloy_ сказал:

Шрапнель*

Да, но главный вопрос: на какой дистанции от цели  эта шрапнель начнет разлетаться.

Если было бы так просто, то вооружи бойцов в окопах охотничьими дробовиками и дроны мимо уже не пролетят.

Но   на дистанции свыше 100м дробовики уже будут не эффективны против дронов из-за значительного разлета дроби/картечи (хоть заЧокайся)

Edited October 19, 2022 by CyMPAK

[Marks]

2 часа назад, CyMPAK сказал:

Но   на дистанции свыше 100м дробовики уже будут не эффективны против дронов из-за значительного разлета дроби/картечи

***

Edited October 19, 2022 by Marks

[CyMPAK]

3 минуты назад, Marks сказал:

контейнеры для картечи уже придуманы очень давно, есть "раскрывающиеся" в полете варианты.

это я и имел в виду под дистанционным/программируемым подрывом. Без программатора контейнер будет раскрываться на определенной дистанции, следовательно эффективный огонь будет возможен только на эту одну дистанцию

[Marks]

а еще вопрос в подавлении GPS, раз уж отключить нельзя.
"гипотетически" станция постановки помех, находящаяся выше приемника сможет эффективно заглушить прием.

Edited October 19, 2022 by Marks

[CyMPAK]

11 минут назад, Marks сказал:

а еще вопрос в подавлении GPS, раз уж отключить нельзя.
"гипотетически" станция постановки помех, находящаяся выше приемника сможет эффективно заглушить прием.



Можно повесить привязкой дирижабль с ретранслятором

[Marks]

очень хорошая мишень

три десятка квадриков значительно эффективнее и менее заметны ),
вот только автономка у них сильно страдает. значит два десятка "деревянных" планеров.
мощность излучения большая не нужна, все равно уровень сигнала будет выше чем от спутника.

[CyMPAK]

49 минут назад, Marks сказал:

очень хорошая мишень

Непосредственно над ЛБС, наверное, да. Но можно разместить подальше от ЛБС, но компенсировать высотой и мощностью источника помех. Кроме того, сам дирижабль можно сделать многокамерным, что защитит от одиночных прострелов оболочки.

Но над инфраструктурными объектами в тылу самое то: сигнал и питание можно подавать с земли, время работы практически не ограничено.

[_Zloy_]

1 час назад, CyMPAK сказал:

Да, но главный вопрос: на какой дистанции от цели  эта шрапнель начнет разлетаться.

Если было бы так просто, то вооружи бойцов в окопах охотничьими дробовиками и дроны мимо уже не пролетят.

Но   на дистанции свыше 100м дробовики уже будут не эффективны против дронов из-за значительного разлета дроби/картечи (хоть заЧокайся)



Ну как бы уже давно придумали снаряды с радио-взрывателем для пушечно-зенитных установок и и зенитных ракет. Дистанция в среднем от 25 до 5 метров.

И при чем дробовики?

Еще во времена ВМВ были взрыватели с ручным выставлением дистанции подрыва

Edited October 19, 2022 by _Zloy_

[Marks]

встретил на просторах Телеграмма вот такую фотографию и удивился.
это фотошоп ? или типа мишень запустили ?



Edited December 1, 2022 by Marks

[okopanja]

12 minutes ago, Marks said:

встретил на просторах Телеграмма вот такую фотографию и удивился.
это фотошоп ? или типа мишень запустили ?





Radar is stowed in transport position.



[Marks]

Это я вижу, вот и любопытно, что полетело, а главное - откуда и зачем )

I see this, so I'm curious what flew, and most importantly - from where and why) (sorry for my english)

[_Zloy_]

4 часа назад, Marks сказал:

Это я вижу, вот и любопытно, что полетело, а главное - откуда и зачем )

Уж больно на "Иглу" похоже

UPD Хотя не, все таки "Stinger" хвостовые стабилизаторы выдают

Edited December 1, 2022 by _Zloy_

[Chizh]

Гепард сбивает крылатую ракету



[Marks]

Любопытно было бы посмотреть, а Панцирь такое могет ?

[FAB999]

21 час назад, Chizh сказал:

Гепард сбивает крылатую ракету

Странно зачем расчет продолжает стрелять по уже падающим обломкам что снаряды рикошетят от ближнего столба ,то что буков Л  !?

[Maler]

null

[Chizh]

Работа Гепарда по Шахеду. Из кабины.
