МиГ-27

[Bl00dWolf]

Скорее про Платан был разговор, АС ввели в него для лучшей стабилизации.





Какая прелесть а.... вот бы это чудо в дкс!



Показали бы Кузькину мать ФА18 и Ф15 и прочим.







А есть еще подобные видео по нашим системам?

[Time 83]

Скорее про Платан был разговор, АС ввели в него для лучшей стабилизации.





Нет там именно про Кайру если вообще не про Чайку речь шла но можно это помножить на просто разговор либо в каких то условиях могла следить за чем нибудь типа корабля.

В книжках про МиГ-27 тоже пишут что могла



ПМС» (прицеливание манёвром самолёта) — для бомбометания и стрельбы из пушек и НАР. Линия визирования «Кайры» при этом оставалась неподвижной относительно самолёта;



• «ПКС» (программно-корректируемое слежение) — для сброса бомб по вынесенной точке, навигационного бомбометания и пуска управляемых ракет. При этом управление положением прицельного перекрестия, а, соответственно и линией визирования «Кайры» осуществлялось по сигналам от ЦВМ, сравнивающей реальные углы визирования с расчётными;



• «АК» (автономная коррекция) — для пуска УР с лазерным наведением при отказе ЦВМ. При этом ЛТПС самостоятельно удерживала лазерный луч на цели при помощи коррелятора 26Е1. В процессе наведения изображение местности и цели, полученное с помощью телевизионного канала «Кайры», преобразовывалось из аналогового в двухуровневое цифровое, запоминалось в памяти коррелятора как опорное и далее с ним сравнивалось изображение последующего полученного кадра. С помощью блока интегратора определялось смещение текущего изображения (вернее, точек его контура) относительно исходного и вырабатывались сигналы рассогласования, передаваемые на гиростабилизатор, который удерживал линию визирования на цели. Следует отметить, что коррекция осуществлялась не по самой цели, а по смещению всего изображения в поле зрения ТВ-камеры, позволяя наводить средства поражения на неконтрастные малоразмерные и трудноразличимые объекты.



Ещё один режим — «АКС» (автоматическое корректируемое слежение) применялся при сбросе корректируемых авиабомб и пусках управляемых ракет с совместным использованием коррелятора «Кайры» и ЦВМ в условиях хорошей освещённости и высокого контраста цели. ЛТПС в этом случае, как и в режиме «АК», автоматически удерживала линию визирования на цели, но не отключалась от управляющих сигналов ЦВМ, благодаря чему обеспечивалось более надёжное автоматическое сопровождение, чем в режиме ПКС. Как и при программно-корректируемом слежении или автономной коррекции, у лётчика сохранялась возможность при необходимости «подправлять» положение линии визирования кнюппелем аппаратуры «Метка». В режиме слежения «АКС» сразу после пуска управляемых ракет с лазерной системой наведения лётчик «Кайры» мог выполнять манёвр (вираж, горку, боевой разворот, выход из пикирования) с перегрузкой до 3 единиц, креном до 90° и угловой скоростью крена до 30 град/с в сторону цели. Такое маневрирование после пуска позволило значительно повысить выживаемость самолёта над полем боя, избавив лётчика от практически прямолинейного полёта до попадания ракеты в цель, как это было в случае применения наводимой по радиокомандной линии ракеты Х-23



Так же стоит учесть что у Кайры тоже есть корреляция картинки как и у Шквала. https://lektsii.org/12-58364.html

Edited January 24, 2020 by Time 83

[CyMPAK]

у индусов, кстати, был МиГ-27М без "Кайры"

[Seb]

Нет там именно про Кайру если вообще не про Чайку речь шла но можно это помножить на просто разговор либо в каких то условиях могла следить за чем нибудь типа корабля.

В книжках про МиГ-27 тоже пишут что могла



Это надо к практикантам обращаться, потому что я видел в открытых источниках, там только стабилизация прицела на местности.

[Belamor]

Такой вариант даже лучше Кайры. Но было ли адаптировано наши управляемые АСП под контейнер?





X-25 Ирак пускал с французскими лазерами. Там даже дальность потому увеличилась. Движка ракеты хватало дальше - чем советским лазером светить

[Seb]





А есть еще подобные видео по нашим системам?



Это надо к практикантам обращаться, потому что я видел в открытых источниках, там только стабилизация прицела на местности.



Есть. и всё такое ламповое.:megalol:

[Time 83]

Есть. и всё такое ламповое.:megalol:



Есть ещё видео Пуски Т, там УР пускают. Но все же надо реально спрашивать а иначе получится что наши вертолеты до сих пор только в ручном режиме могут ПТУР наводить.

[Time 83]

что то не вставляется нормально.



Если пересмотреть много раз и приглядеться к моментам где оператор не "размахивает крестиком" как саблей, то привязка хорошая. Не сказать что намертво но неплохо. А вот со стабилизацией по крену туго. Изображение вместе с самолетом движется, а устаканивают ее приведением самолета к горизонту похоже.

[Seb]

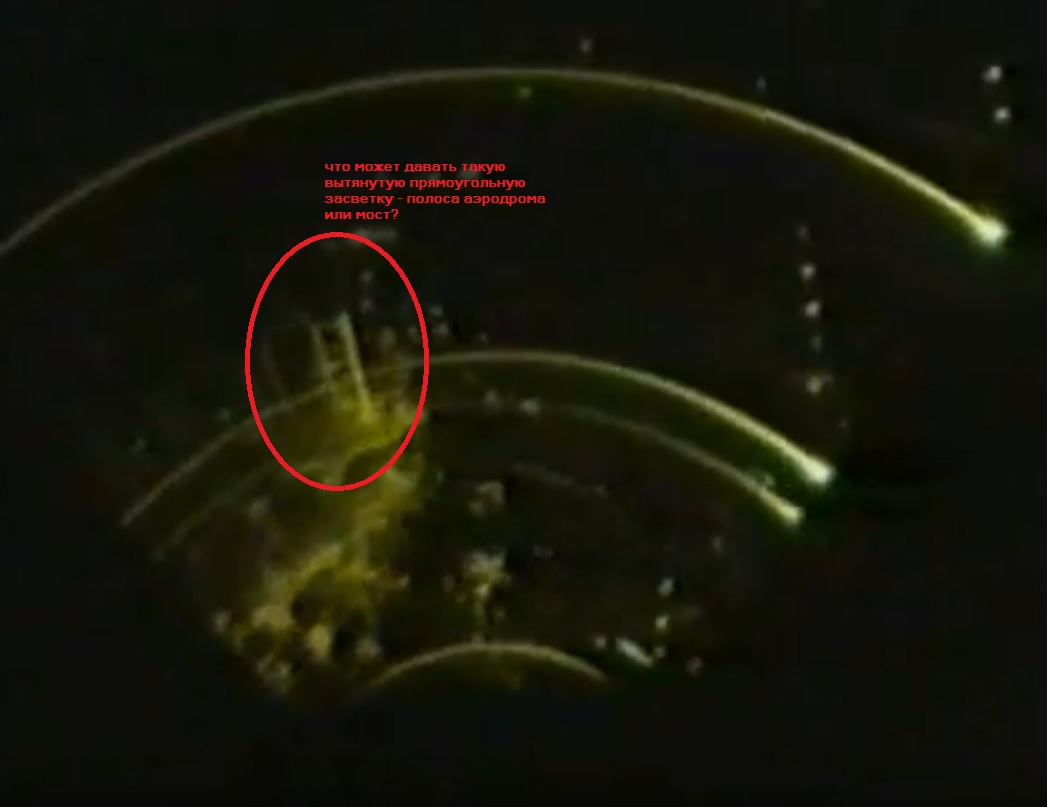

Ещё из видео интересна работа радара по поверхности. Нашёл один момент.

[Time 83]

Тут на 0.30 - 0.31 вопреки воле оператора происходит автозахват ?

[ShaKodemon]

Ох и дровааа...((( янки во Вьетнаме по моему лучше отстреливались (на сколько могу вспомнить из хроники), а тут спустя 30 лет, по контрастной (белой) цели на полигоне почти всё мимо, в строение/здание то попадут а по малоразмерным целям печальное зрелище конечно

[CyMPAK]

Да и картинка с радара - уровень 60-х.

Вот у же действительно, в современной боевой авиации "не имеет аналогов"

[Glimmer]

Вот для сравнения F-111 неизвестной модификации. (тут картографирование но все же)



[Time 83]

Да и картинка с радара - уровень 60-х.

Вот у же действительно, в современной боевой авиации "не имеет аналогов"



Само собой, это приблизительно тогда и разрабатывалось и затем не модернизировалось. Также это можно помножить на обзорный режим и качество самого видео.

[Seb]

Само собой, это приблизительно тогда и разрабатывалось и затем не модернизировалось. Также это можно помножить на обзорный режим и качество самого видео.



Ну не совсем. Есть модернизация от Гефест и от ОКБ Сухого Су-24М2 с комплексом "Гусар", там кое-что изменили.

[Time 83]

Ну не совсем. Есть модернизация от Гефест и от ОКБ Сухого Су-24М2 с комплексом "Гусар", там кое-что изменили.



Гефест не затрагивал РЛС, тем более что видео лохматых годов когда не то что Гусара не было но и ещё Су-24 без М вовсю летали.

[Seb]

В Гусаре, кстати. сильно рабочее место обновили, викинули полностью ЭЛ-трубки.

[Time 83]

В Гусаре, кстати. сильно рабочее место обновили, викинули полностью ЭЛ-трубки.



Мы как бы удалились от МиГ-27 и Гусара отвергли в пользу Гефеста из-за характеристик если верить интернатам.

[Seb]

Мы как бы удалились от МиГ-27 и Гусара отвергли в пользу Гефеста из-за характеристик если верить интернатам.



Ну мы больше про оптическую систему Кайра говорили, которая пошла от 27К и уже в 24М2,наверное, закончила своё развитие.



сирийский

Edited January 30, 2020 by Seb

[Time 83]

Меня более КАИ-24 заинтересовал, почитать бы про него. Про отличия допустим от ИЛС-31 или КАИ-21 потому что про КАИ-21 ещё не заявлено вывод ТВ изображения а на КАИ-24 уже есть но в книге про него ничего нет.
