ЗРК Т38 Стилет

[Лексеич]

Весьма интересная машина, по сути своей являющаяся глубоко модернизированным ЗРК "Оса" с новыми ракетами. Модернизация проведена белорусским обьединением "Тетраэдр".



Собственно, все и начиналось с модернизации советского ЗРК дивизионного звена ПВО "Оса" АКМ. Полученный в итоге комплекс "Оса-1Т" был оснащен новой электроникой, что повысило помехозащищенность и позволило повысить эффективность по неприятельским высокоточным боеприпасам; за счет внедрения оптико-электронной станции удалось повысить канальность комплекса. Кроме этого элементы ЗРК могли размещаться на новом шасси МЗКТ 69222.Очередным этапом модернизации, который по сути привел к созданию нового комплекса, стало использование новой зенитной управляемой ракеты (ЗУР) Т-382, разработанной киевским КБ "Луч" (из имеющейся информации несовсем понятно, разработана ли ракета в целом, или речь идет только о системе управления ракеты - ГСН и приводы).



Но немного подробнее о ЗРК Т-38 "Стилет".



ТТХ:

Максимальная наклонная дальность поражения целей 20 км

Высота поражения 0,025 – 10 км

Максимальный курсовой параметр поражаемых целей 10 км

Максимальная скорость поражаемых целей 900 м/с

Вероятность поражения цели одной ЗУР 0,90

Минимальная ЭОП обнаруживаемых целей 0,03 м²

Время свертывания / развертывания 5 мин

Общий срок эксплуатации ЗРК 25 лет



В состав ЗРК Т38 «Стилет» входят боевые и технического средства.



Состав боевых средств:

боевая машина (БМ) Т381;

зенитные управляемые ракеты (ЗУР) Т382.



Состав технических средств:

транспортно-заряжающая машина (ТЗМ) Т383;

юстировочная машина (ЮМ) Т384;

машина технического обслуживания (МТО) Т385;

автоматизированная контрольно-испытательная подвижная станция (АКИПС) Т386;

комплект наземного оборудования (КНО) Т387.БМ Т381 выполнена на шасси МЗКТ 69222. В отличие от шасси БАЗ-5937, использовавшегося в ЗРК "Оса", оно не является амфибийным, зато имеет возможность изменять клиренс. БМ оснащено средствами навигации, топопривязки, связи, жизнеобеспечения и электропитания комплекса.Машина является авиатранспортабельной (самолетом Ил-76).

Рассчет машины составляет три человека.

В состав БМ Т-381 входят радиолокационные станции обнаружения и сопровождения цели (СОЦ и ССЦ), двухканальная станция визирования ракет (СВР) и двухканальная станция передачи команд (СПК), конструктивно обьединенных с пусковыми в виде антенно-пускового устройства (АПУ); цифровой вычислительный комплекс завязанный на автоматизированные рабочие места (АРМ). Также имеется комбинированная оптико-электронная система (ОЭС) с теле- и тепловизионными каналами, а также лазерным дальномером.Состав АПУ: 1) СОЦ, 2) ССЦ, 3) СВР, 4) СПК, 5) Система стартовой автоматики и пусковое устройство, 6) ОЭС.



Дальность обнаружения цели РЛС комплекса на высоте 5000 м. составляет 40 км., на высоте 50 м. 27 км, одновремеено СОЦ может обнаруживать 48 целей; дальность сопровождения цели ССЦ 28 км; ОЭС способна обнаруживать цель типа МиГ-29 на дистанции 30 км. по телевизионному каналу и на 35 км. по тепловизионному, а брать на сопровождение соответственно на 20 и 22 км.



Комплекс двухканален по ЗУР (способен производить пуск по одной цели двух ракет залпом) и, за счет наличия ОЭС имеет возможность одновременно обстреливать две цели.



АРМ соответственно тех видов: начальника расчета, оператора поиска и оператора наведения. Батарея ЗРК управляется по принципу "ведущий/ведомый", где командир батареи выполняет роль ведущего, а начальники рассчетов - ведомых. Работа батареи ведется в единой сети, АРМ-ы получают информацию в реальном масштабе времени через радиомодемы. Процесс управления противовоздушным боем батареи автоматизирован. В случае выведения БМ "ведущего" из строя, её роль берет на себя любая другая машина батареи. Кроме того (подозреваю - doktorkurgan) ЗРК "Стилет" может быть увязан при помощи автоматизированных систем управления в единую сеть с другими комплексами (более дальнобойными), что позволяет выстраивать эшелонированную ПВО.



Резюмируя, можно сказать, что при достаточно небольших затратах удалось создать комплекс, близкий по возможностям к российскому ЗРК "Панцирь", имеющий неплохой экспортный потенциал (в силу своего модернизационного характера) в отношении стран, располагающих ЗРК "Оса".http://alternathistory.org.ua/belorussko-ukrainskii-zrk-t-38-stilet

[Valery]

Полтора года назад их на выставке в Минске показывали. :)







[Chizh]

[hawk1]





Клиренс шасси совсем маленький. Они только по дорогам ездить будут?

[Storm]

Клиренс шасси совсем маленький. Они только по дорогам ездить будут?

Он может на 40 см подниматься

[Shalnoi07]

То есть, пока он только белорусский, но если начнет стрелять украинскими ракетами, то станет общим комплексом двух стран?

[AlexHunter]

Канальность маленькая, для современных тенденций.

[sivuch]

Про время реакции ничего не известно?У старой Осы,как известно,было хорошо за 20 секунд

[Chizh]

ЗРК Т38 Стилет





«Военный Паритет». На проходящей в Абу-Даби Международной выставке вооружений IDEX-2011 Азербайджан проявил интерес к новому украинско-белорусскому самоходному ЗРК Т38 «Стилет».



ЗРК предназначен для ПВО сухопутных войск и способен сбивать воздушные цели на предельно низких, малых и средних высотах. Наименьшая ЭПР сбиваемой цели составляет 0,03 кв. м. «Стилет» является глубокой модернизацией комплекса «Оса-АКМ», но фактически является совершенно новым типом ЗРК.



ЗРК Т38 «Стилет» состоит из боевой машины Т381, оснащенной зенитными ракетами Т382. В комплекс также входят транспортно-заряжающая машина Т383, юстировочная машина Т384, машина технического обслуживания Т385, автоматизированная контрольно-испытательная мобильная станция Т386 и комплект наземного оборудования Т387. Максимальная наклонная дальность поражения целей достигает 10 км, максимальная скорость обстреливаемой цели 900 м/с, вероятность поражения цели одной ЗУР составляет 0,90, время свертывания/развертывания ЗРК равно 5 минутам. Общий срок эксплуатации ЗРК составляет 25 лет.



Как отмечает азербайджанское информационное агентство АПА, компания «Тетраэдр» провела модернизацию двух батарей (8 ПУ) ЗРК С-125 «Печора», состоящих на вооружении ПВО Азербайджана. В результате проведенных работ срок эксплуатации комплексов продлен на 15 лет.



http://www.mil.in.ua/novyny/azerbaydzhan-tsikavytsya-zru-stylet

http://www.militaryparitet.com/perevodnie/data/ic_perevodnie/1369/

[STL]

А что на заднем плане?

[Лексеич]

А что на заднем плане?

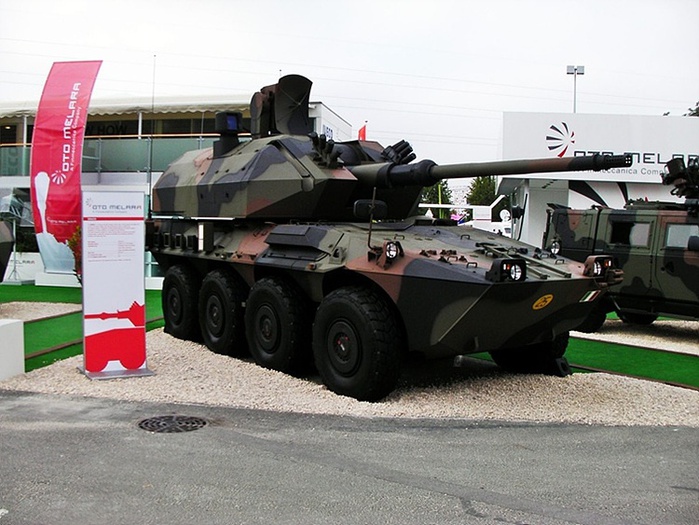

Итальянская ЗСУ,,Драко,,

[ZHeN]

нифигасе калибр для зсу )

[СтепанСтепаныч]

Немецкая традиция (правда наоборот). Они на Тигра ставили зенитную пушку. 88 мм если склероз не изменяет.

[aviaholic]

дык на як-9 тоже 45мм стояла вроде)) тоже не хухры-мухры:)

[Mayh3M]

Время развёртывания что-то великовато...

[muxel]

Немного фотографий "Стилета" с MILEX-2011





Пока все еще с деревянной ракетой, пуски обещают через год







Немного интерьеров, работа через оптический канал, хотели еще и через тепловизионный, но нас выгнали раньше :)







Остальное здесь MILEX-2011, Минск, РБ, 2011-05-24

[DS]

Белорусские ПВО готовятся взять на вооружение "Стилеты"





Воздушная операция НАТО в Ливии резко оживила спрос на ЗРК малой и средней дальности. Причем, насколько можно понять из имеющейся информации, клиенты, опасаясь эмбарго, ориентируются на средства ПВО, произведенные вне стран НАТО. Можно предположить, что это стало одной из причин, по которой специалисты предприятия "Тетраэдр" с опережением графика вышли на демонстрационные стрельбы зенитного ракетного комплекса (ЗРК) Т38 "Стилет" с использованием штатной для этого ЗРК двухступенчатой ракеты Т-382, которые первоначально были запланированы на середину 2012 года.





4-7 октября на 174-м учебном полигоне ВВС и войск ПВО Вооруженных сил Беларуси в Доманово (Брестская область), в присутствии представителей ряда иностранных государств, были проведены пять демонстрационных боевых стрельб ЗРК Т38 "Стилет".



Разработчиком и изготовителем этого ЗРК является минское унитарное предприятие (УП) "Тетраэдр". Стрельбы проводились новыми ракетами по двум скоростным малоразмерным ракетам-мишеням ИВЦ-М1 и трем уголковым отражателям. Все цели уничтожены.



Напомним, что ровно год назад на этом же полигоне были проведены показательные боевые стрельбы модернизированной боевой машины (БМ) T-381 из состава комплекса "Стилет". За ними наблюдали специалисты из девяти стран СНГ, Ближнего Востока и Азии.



Тогда, в связи с неготовностью зенитной управляемой ракеты (ЗУР) Т-382, разработанной специально для ЗРК Т-38 "Стилет", показ проводился с использованием ЗУР 9M33M3, используемой в ЗРК "Оса-АКМ".



Автономный мобильный ЗРК "Стилет" предназначен для обороны подразделений сухопутных войск, промышленных и военных объектов от ударов современных и перспективных средств воздушного нападения всех типов, летящих на предельно малых, малых и средних высотах с эффективной поверхностью рассеяния 0,03 кв. м и более. "Стилет" способен поражать цели в диапазоне высот от 25 м до 10 км. Разработчики уверяют, что вероятность поражения цели одной зенитной управляемой ракетой составляет 0,9.



Новый ЗРК создан на базе разработанного ранее УП "Тетраэдр" автономного мобильного ЗРК 9К33-1Т "Оса-1Т" (на шасси МЗКТ-69222) и новой двухступенчатой ракеты. То есть, по сути дела, как и предшественник, является одним из вариантов глубокой модернизации известного советского мобильного автономного ЗРК дивизионного звена ПВО "Оса-АКМ".



В результате первого этапа модернизации, до уровня "Осы-1Т", комплекс был оснащен новой электроникой, что повысило его помехозащищенность и позволило поднять эффективность стрельбы высокоточными боеприпасами. Кроме того, за счет внедрения оптико-электронной станции стало возможным повысить канальность комплекса.



Следующим этапом доработки, который, собственно, и привел к созданию нового комплекса, стало использование новой зенитной управляемой ракеты Т-382, разработанной киевским КБ "Луч".



По некоторым данным, зенитная управляемая ракета Т-382 может быть выполнена в двух вариантах: по схеме "утка" и по нормальной аэродинамической схеме. Если в первом варианте Т-382 внешне напоминает ракету 9М335 ЗРК "Панцирь", то второй вариант прямых аналогов не имеет (имеется небольшое сходство лишь с ракетой "воздух — воздух" дальнего действия Р-33).



Боевая машина комплекса БМ Т-381, как отмечено выше, выполнена на шасси МЗКТ-69222. В отличие от стандартного шасси БАЗ-5937, использовавшегося в ЗРК "Оса", оно не является амфибийным, зато имеет изменяемый клиренс. Т-381 оснащена средствами навигации, топопривязки, связи, жизнеобеспечения и электропитания комплекса. Машина является авиатранспортабельной (самолетом "Ил-76").



В состав аппаратуры БМ Т-381 входят: радиолокационные станции обнаружения (СОЦ) и сопровождения цели (ССЦ); двухканальная станция визирования ракет и двухканальная станция передачи команд, конструктивно объединенные с пусковыми контейнерами в антенно-пусковое устройство; цифровой вычислительный комплекс, замкнутый на автоматизированные рабочие места. Помимо этого, имеется комбинированная оптико-электронная система (ОЭС) с теле- и тепловизионными каналами, лазерным дальномером.



РЛС комплекса может обнаруживать цели, летящие на высоте 5000 м, за 40 км, на высоте 50 м — за 27 км, одновременно СОЦ может обнаруживать 48 целей; дальность сопровождения цели ССЦ — 28 км; ОЭС способна обнаруживать цель типа "МиГ-29" за 30 км по телевизионному каналу и за 35 км по тепловизионному, брать их на сопровождение на дистанции 20 и 22 км соответственно.



Комплекс является двухканальным по зенитным управляемым ракетам (способен производить пуск по одной цели двух ЗУР залпом) и за счет наличия ОЭС имеет возможность одновременно обстреливать две цели.



Эксперты полагают, что ЗРК "Стилет" при помощи автоматизированных систем управления может быть увязан в единую сеть с зенитными ракетными комплексами другого типа, что позволяет выстраивать эшелонированную по дальностям и высотам систему ПВО.



Специалисты утверждают, что при относительно небольших затратах белорусскому производителю удалось создать комплекс, близкий по возможностям к российскому ЗРК "Панцирь", имеющий хороший экспортный потенциал (так как создан по схеме модернизации). В особенности это относится к странам, располагающим ЗРК "Оса".



Весьма вероятно, что в недалеком будущем "Стилеты" поступят и на вооружение частей белорусской противовоздушной обороны. Предполагается, что два дивизиона этих ЗРК будут дислоцированы в районе Бреста. Еще два — недалеко от Гродно. Не исключено, что ЗРК "Стилет" войдут в объединенную систему ПВО СНГ.

http://news.tut.by/society/255692.html

[Dmut]

так и не понял - кто там чем стрелял. новой ракеты пока нет. получается, "испытывали" модернизированную ОСУ-АКМ ?

[Лексеич]

Очередная ,,разработка,, братьев-славян:http://paralay.iboards.ru/viewtopic.php?style=12&f=14&t=2171

[Heli]

[Heli]

[sivuch]

Интересно другое .

Что Иордания снимает с вооружения Осы ,наверно ,все слышали .Но вот здесь

https://bmpd.livejournal.com/2918799.html#comments

есть интересный комментарий -

«Луч» ни когда не выпускал и не планирует выпускать ЗУР типа 9М33. Если же вы, подразумеваете мифическую ЗУР Т-382, которую хотели интегрировать на белорусскую модернизацию ЗРК «Оса» - Т-38 «Стилет», то их довести до серийного производства (за 10 лет) «Луч» так и не смог. «Ститет» так и стреляет древними 9М33, и в Азербайджан 2 батареи поставили с ними.

Самое узкое место ПВО ВСУ (и ВВС и СВ) это именно ЗУР. Все уже давно за сроками, и новых им взять негде. Так что все эти т.н. «восстановительные» и «средние» ремонты «Торов», «Тунгусок» и «Ос» производства 30-40 летней давности, к восстановлению реальной боеспособности ПВО ВСУ совершенно точно не приведут. Очередные, глупые украинские мрии.

Причем его украинский оппонент с этим и не спорит -

Что касается Т-38 "Стилет", то, действительно, ракета вместе с самим ЗРК на испытания не вышла. Вы должны также понимать, что отчасти, этому помешали политические соображения: Белорусь получила на безоплатной основе Тор-2М. Первая батарея в 2011 г. Для Белоруси продолжение проекта "Стилет" потеряло смысл. После этого прекратились разработки ракеты в Украине, поскольку отсутствовали наработке по аналогичному комплексу полностью украинского производства.

[Heli]

его кто нибудь купил или нет?
