Прицелы для СА

[SFINX]

...Минус в том ,что угловое смещение смещение по скорости башни и вывод артавтоматов на стрельбу с упреждением пока нельзя реализовать.Кстати актуально и для части ОБТ .

[ATTACH]103882[/ATTACH]



Начало для реализации этого положено. Постараюсь довести до ума.

[ALF7]

Судя по пушке это не БТР-80, а скорее БТР-90.

Для 80-го уже приделал новый прицел.

Был тоже такой из разряда древних БТР-80А,не БТР-82А. с 94 года.Прицел 1ПЗ-9



Начало для реализации этого положено. Постараюсь довести до ума.

Это уже радует.По Тунгуске вот если что ссылка.Там как раз есть и прицел для работы с ЗУР об котором говорил.



http://www.tulatochmash.ru/produktsiya/uchebno-trenirovochnye-sredstva/trenazhery-sredstv-vojsk-pvo/60-trenazher-navodchikov-zsu-2s6m-2s6-2s6m1-9f810m

Там же есть для ЗРК Стрела-10м3

http://www.tulatochmash.ru/produktsiya/uchebno-trenirovochnye-sredstva/trenazhery-sredstv-vojsk-pvo/57-trenazher-operatorov-bm-zrk-9k35m-9k35m3-9f624m

[ATTACH]103891[/ATTACH]

Edited September 1, 2014 by ALF7

[ALF7]

ALF7, эти снимки из какого-то тренажера?

http://muromteplovoz.ru/product/sim_btr80e.php

[Triton]

http://muromteplovoz.ru/product/sim_btr80e.php



Спасибо.

[ALF7]

Вот здесь тоже есть тренажеры украинские.Там есть и прицелы Т-72(1а40)\Т-80\90а(1г46) и прицел для пуска ПТУР с БМП-1\2(9ш119),Тунгуски(1а29\ткн) .



http://simulator.ua/ru/simulators/gunnery_simulators/crew.html



п.с. на любителя посмотреть/



п.с.2 А у нас БМП-3 с каким прицелом идет в DCS?

Edited September 1, 2014 by ALF7

[SFINX]

п.с.2 А у нас БМП-3 с каким прицелом идет в DCS?

БМП-3 имеет развитую систему управления огнем, включающую прицел-прибор наведения 1К13-2, при*бор ППБ-2, прицел 1ПЗ-10, прибор ТНЩВЭ01-01, стабилизатор вооружения 2Э52, дальномер 1Д16, бал*листический вычислитель 1В539, датчики крена, ско*рости и курсового угла. Прицел-прибор наведения (ППН) 1К13-2 наводчика-оператора -комбиниро*ванный (дневная и пассивно-активная ночная ветви) с независимой стабилизацией поля зрения в двух плос*костях. Кратность увеличения в дневной ветви 8х, в ночной - 5,5х. Углы поля зрения соответственно со*ставляют 5 град, и 6 град. 40 мин. Прибор сочетает в себе функции прибора наведения КУВ (кроме ППН аппаратура управления включает преобразователь, блок управления, электронный блок) и прицела для стрельбы артиллерийскими выстрелами. Стрельба ПТУР ведется только в светлое время суток. Дополни*тельный прицел наводчика-оператора ППБ-2 пред*назначен для стрельбы по воздушным и наземным це*лям. Прибор перископический, монокулярный, с крат*ностью увеличения 2,46 - 2,6х и полем зрения 25-28 град. Командир может брать управление вооружени*ем на себя, для стрельбы по воздушным и наземным целям он использует монокулярный перископичес*кий прицел 1ПЗ-10 с увеличением 1,2х и 4х и полем зрения 49 и 14 град. Комбинированный прибор на*блюдения ТКН-ЗМБ-пассивно-активный, дневная ветвь имеет увеличение 4,75 - 5х и поле зрения 9,5...10 град., а ночная - 2,85 - Зх и 7,75 - 8 град.

На 30мм пушку и пулемет пока поставлен 1ПЗ-3, такой же как и на БМП-2.

На 100мм пока старый гаубичный. Понятно что нужно его убрать и сделать родной. Но как он выглядит родной? Для ПТУР пока тоже старый. По БМП-3 у меня методички, к сожалению, нет.

Скорее всего добавится 1К13-2, если удастся найти как он выглядит и работает.

[ALF7]

На 30мм пушку и пулемет пока поставлен 1ПЗ-3, такой же как и на БМП-2.

На 100мм пока старый гаубичный. Понятно что нужно его убрать и сделать родной. Но как он выглядит родной? Для ПТУР пока тоже старый. По БМП-3 у меня методички, к сожалению, нет.

Скорее всего добавится 1К13-2, если удастся найти как он выглядит и работает.

Хорошо .Буду искать 1п3-10 в хорошем разрешении.Тут Triton выкладывал прицел СОЖ.Там же был прицел 1п3-10,но фото не очень.Написано, что он идентичен 1п3-3 бмп-2 только добавлена шкала для 2А70.ЛД замеров нет.

http://fotki.yandex.ru/next/users/program-cpp/album/405047/view/959105



Основной 1к13-2 с ЛД.Качество правда не очень.

[ATTACH]103943[/ATTACH]

Edited September 2, 2014 by ALF7

[SFINX]

Насколько я понимаю речь об этом фото

Может есть идеи или точная информация какое оружие используется с конкретно этой сеткой? 100мм фугас? Тогда зачем круг с меткой 50? И что означает цифра 30?

[Triton]

Зенитный прицел 1П3-10 командира БМП-3



Качество снимка неудовлетворительное, но пока только так.

[Triton]

Перископический прицел ППБ-2 наводчика БМП-3



Насколько я понимаю речь об этом фото



Может есть идеи или точная информация какое оружие используется с конкретно этой сеткой? 100мм фугас? Тогда зачем круг с меткой 50? И что означает цифра 30?



На фото попала не вся сетка прицела, а только ее центральная часть. Мне кажется, что индекс "50" означает тоже самое, что "50" в сетке прицела 1П3-7 для БТР-80.





1П3-7





Edited September 2, 2014 by Triton

[Triton]

Тут Triton выкладывал прицел СОЖ.

Я прошу прощения, то оказалась сетка не ППН-Д "Сож-М", а сетка перископического прицела ППБ-2 наводчика.



Вот есть очень интересная ссылка на ТО и ЭИ БМП-3 с ППН-Д "Сож-М".

http://ru.scribd.com/doc/114214209/armor-manuals-%D0%91%D0%BE%D0%B5%D0%B2%D0%B0%D1%8F-%D0%BC%D0%B0%D1%88%D0%B8%D0%BD%D0%B0-%D0%BF%D0%B5%D1%85%D0%BE%D1%82%D1%8B-%D0%91%D0%9C%D0%9F-3-%D0%A2%D0%9E-%D0%B8-%D0%98%D0%AD



Правда, придется немножко раскошелиться, чтобы нормально прочитать этот документ.

[Keshman]

SFINX

А сделали или делаете прицелы для "синей" стороны ? К примеру для LAV-25, M2 Bradley ну и другие...

[SFINX]

SFINX

А сделали или делаете прицелы для "синей" стороны ? К примеру для LAV-25, M2 Bradley ну и другие...

Нет. На данный момент не сделал. Но они обязательно будут. Методичка по Брэдли и Лав-25 есть. Если есть фото - очень заинтересован.



Сделал прицел для Абрамса GPS (Gunner's Primary Sight) и его друга Auxiliary Sight с двумя сетками под Sabot и HE.

GPS имеет 4 уровня зума: 1, 3, 6, 13. В реальности есть еще и 25 и 50, но это цифровой зум, поэтому пока без них.

Auxiliary имеет только 8х.

Для CWS (Commander's Weapon Station) также сделана своя сетка. Пристреляна. Размеры линий точно соответствуют оригиналу и они являются рабочими в плане соотношения угловых размеров с остальным миром. Увеличение 3х.



Не могу сказать точно попадет ли это в 1.2.10, но вероятность есть. Буду стараться. :)

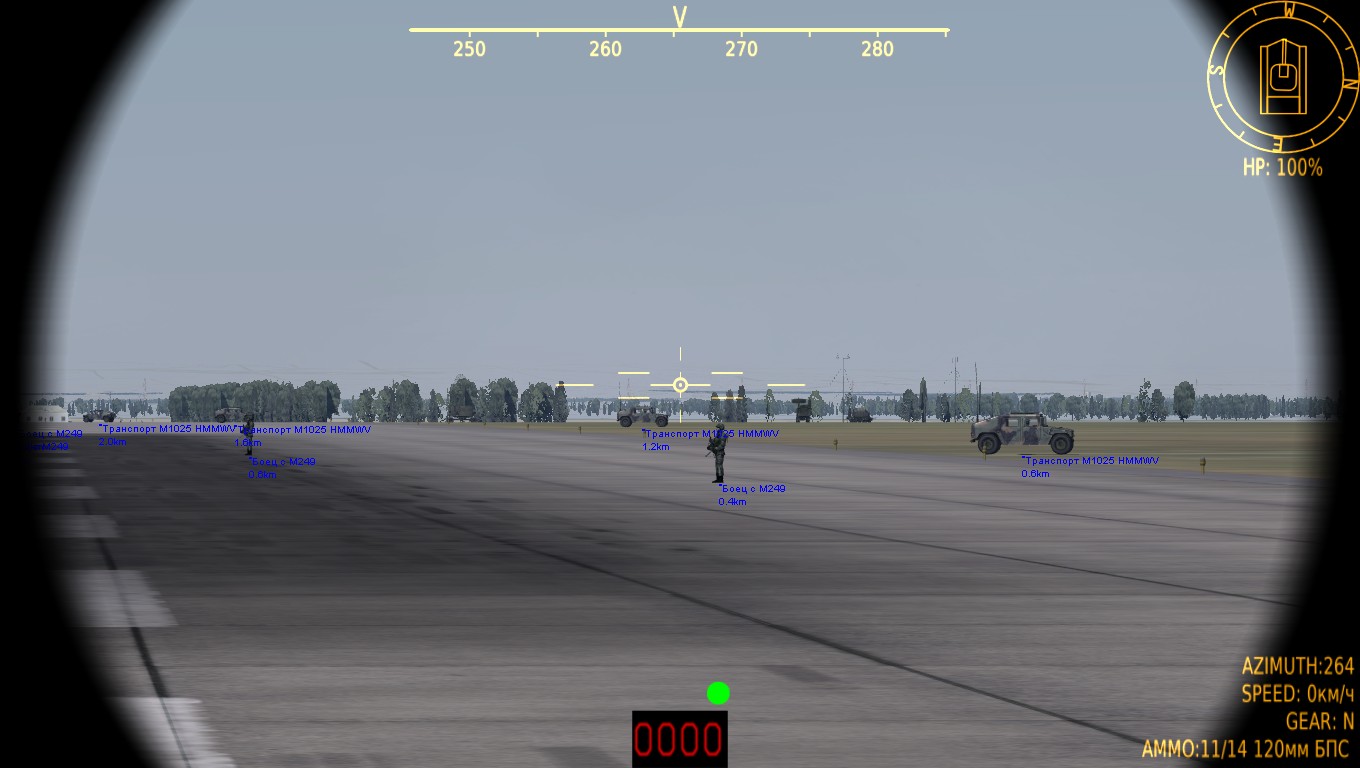

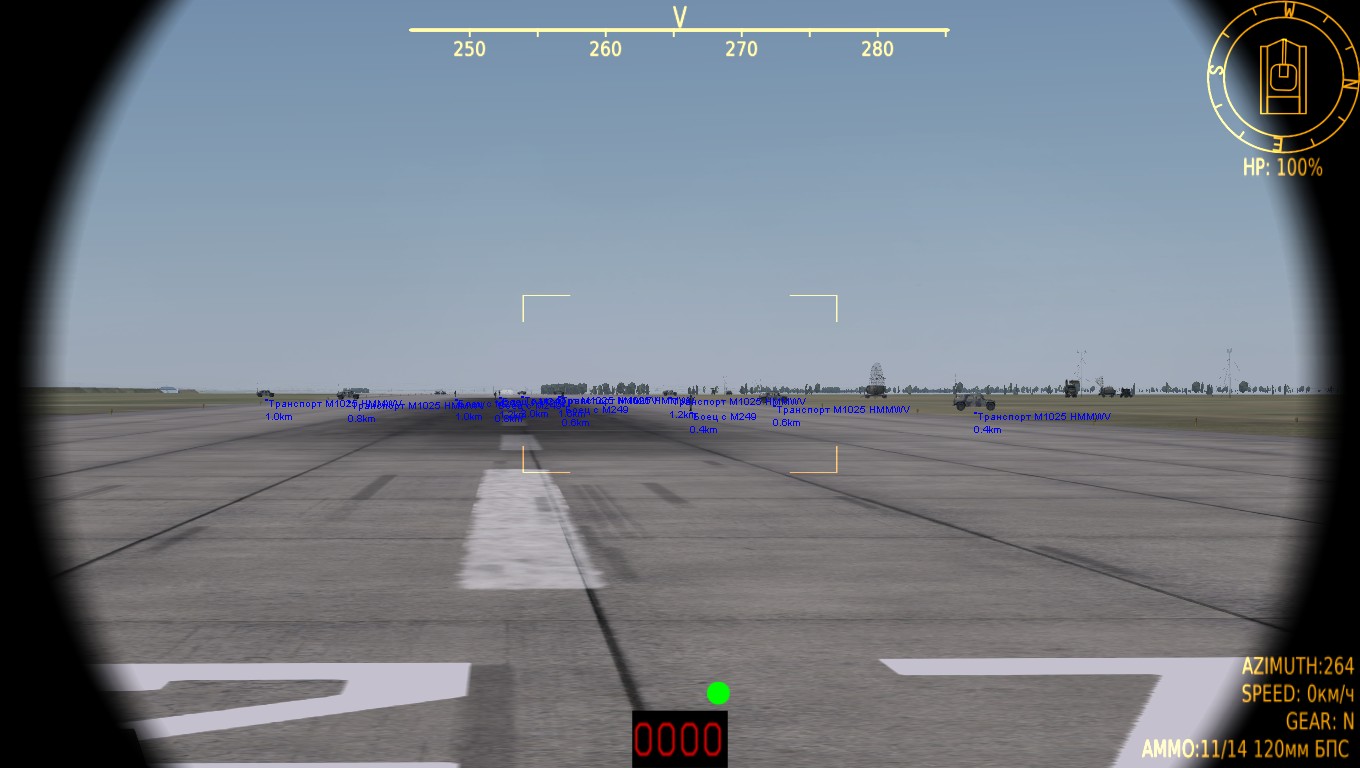

1. GPS 1x

2. GPS 3x

3. GPS 6x

4. GPS 13x

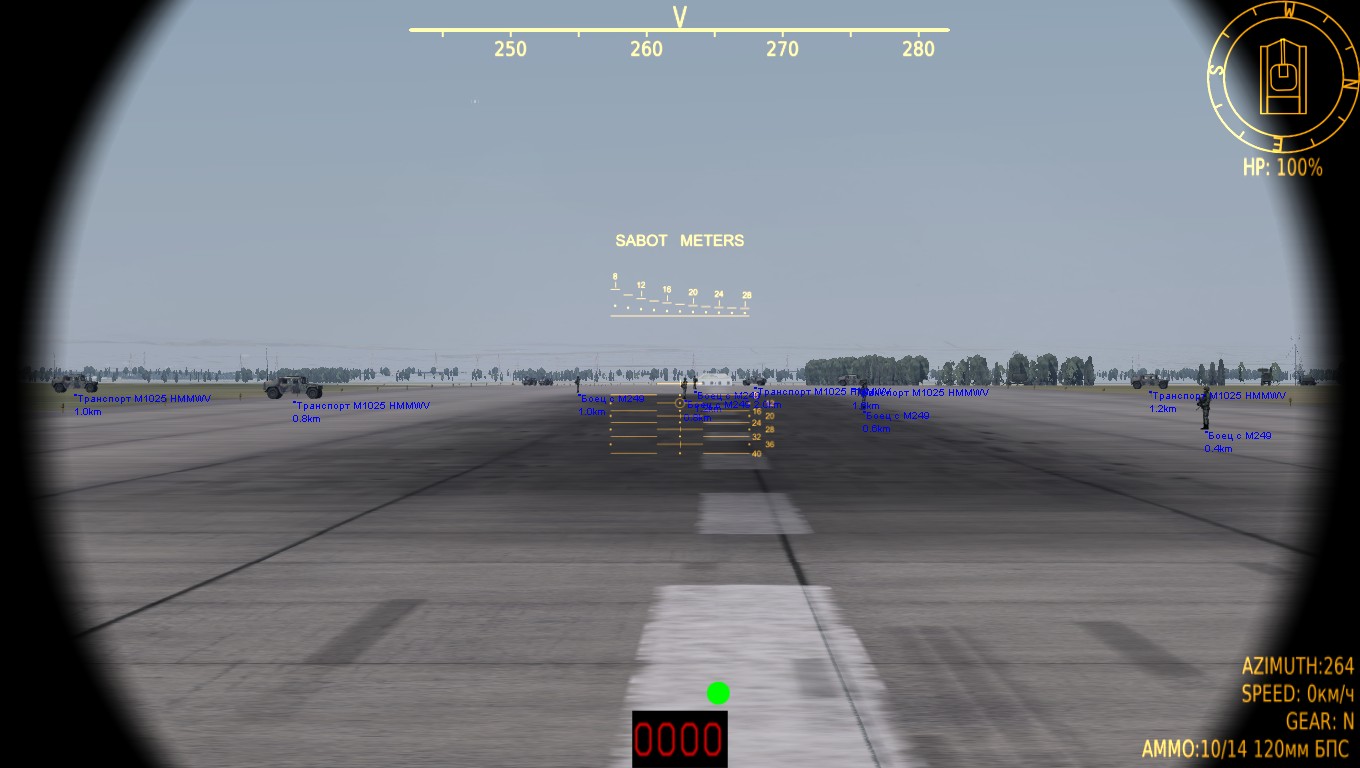

5. Auxiliary Sabot

6. Auxiliary HE

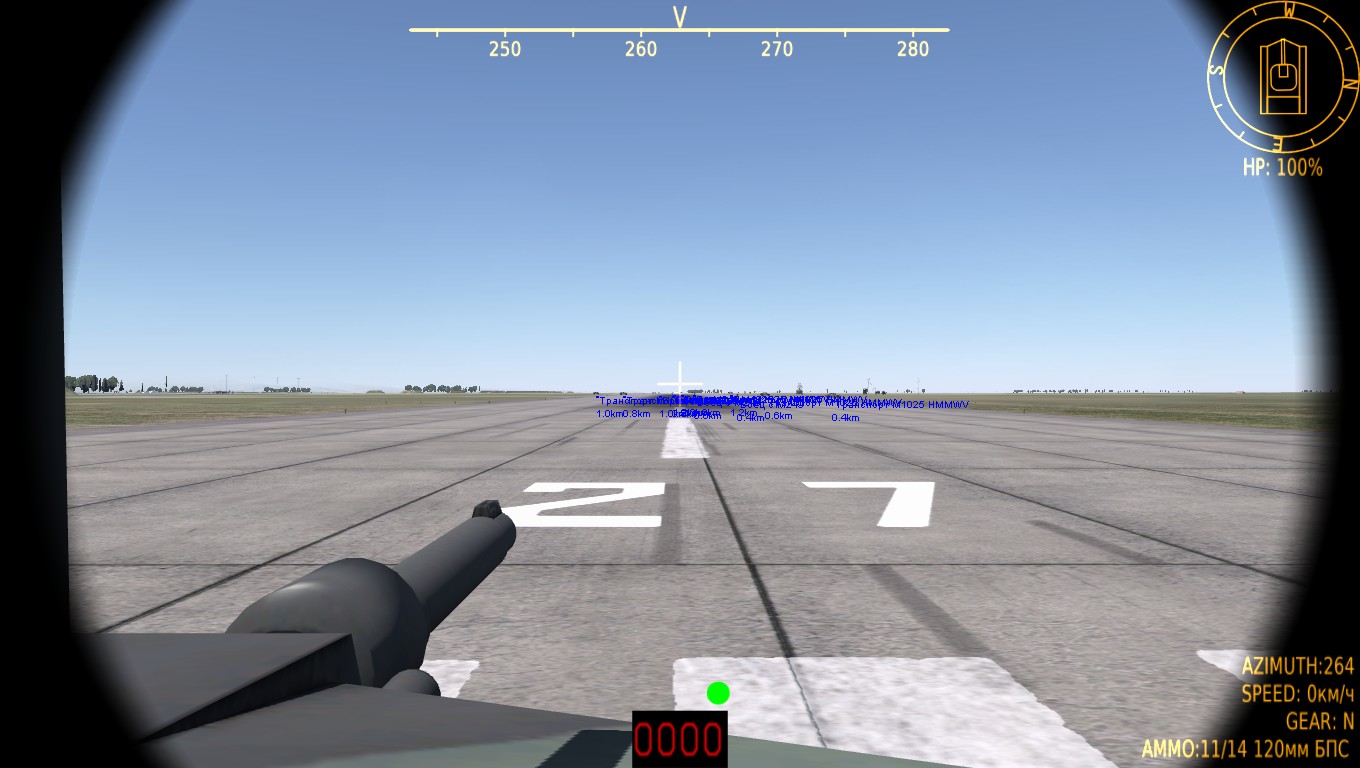

7. CWS он же .50 cal Длина одной горизонтальной риски - 5 mil

8. Показания дальномера для проверки сетки CWS

[SFINX]

На фото попала не вся сетка прицела, а только ее центральная часть. Мне кажется, что индекс "50" означает тоже самое, что "50" в сетке прицела 1П3-7 для БТР-80.

Это вы делали снимки?

[Triton]

Это вы делали снимки?



Эх, если бы я... :)



Это скрины программы "Полигон". Выкладывал в этой теме:

http://forums.eagle.ru/showthread.php?t=99640

http://forums.eagle.ru/showpost.php?p=2123542&postcount=11

http://forums.eagle.ru/showpost.php?p=2131179&postcount=12



Поэтому и ошибочка с названием прицела вышла: ведущий говорит об одном прицеле, а на видео показывают другой.

[Keshman]

Сделал прицел для Абрамса .......

"Обалдеть" :thumbup: Других слов просто нет) Отличная работа!

Я на такие прицелы даже не надеялся... пока отдельный (танковый) модуль бы не появился.

Прицелы Брэдли и ЛАВки (фотки, скрины прицелов) можно из симулятора SB Pro Pe дернуть... Это просто скрины не чего же противозаконного нету. Если таковые подойдут.

---------------------------------------------

:D





Edited September 2, 2014 by Keshman

[Brand]

Нет слов. Просто офигенная работа, спасибо большое :thumbup:

[Silver_Dragon]

and the commander CITV?



[Keshman]

С "ноута" не удобно редактировать старое сообщение...

Вот 505 страниц PDF FM 23-1 Bradley Gunnery. Примерно со страницы 105 о прицелах пошло... сетки, описание.. все... Очень много всего интересного.. Можно модуль залепить))



http://www.globalsecurity.org/military/library/policy/army/fm/3-22-1/fm3-22-1.pdf





[SFINX]

FM 23-1 Bradley Gunnery. Примерно со страницы 105 о прицелах пошло... сетки, описание.. все... Очень много всего интересного.. Можно модуль залепить))

Этот FM есть. И схемки видел, но уже не раз убедился, что фото в любом случае очень полезно. Поэтому большая просьба, если находится качественный снимок сетки, не поленитесь, сбросьте в эту веточку. ;)

[SFINX]

and the commander CITV?





Полезное видео. Спасибо. Вредный форум не дает на каждое полезное сообщение давать плюс (это относится ко всем активным участникам этой ветки). :)

[ALF7]

А прицелы отечественные будут с красной(прозрачной) ночной подсветкой?.ИМХО желтый* слишком яркий даже регулируемый.

БМП-2,Т-90-желтый

Для факта ее нельзя сделать включаемой и выключаемой при ночном режиме?

Для БМД-1 и бмп-1 прицел 1пн22м2 уже выкладывали,он же и для стрельбы ПТУР Малютка.Он в отличии от м1 с дополнительной шкалой для осколочной гранаты (которую тоже надо будет вести постепенно).

[ATTACH]104000[/ATTACH]



п..с.В игре посмотрел на модель. У нас все-таки БМП-3 с прицелами 1к13-2 и 1П3-10.



п.с.2

птрк Метис

[ATTACH]103997[/ATTACH]



птрк Конкурс(9ш119\9ш119м1).На БМП-2,БТР-РД с Конкурсом.

[ATTACH]103998[/ATTACH] \ [ATTACH]103999[/ATTACH]

Edited September 3, 2014 by ALF7

[Silver_Dragon]

Other video, show CITV move independent of the turret:



CITV Document:

http://www.dtic.mil/dtic/tr/fulltext/u2/a226890.pdf



M-1 driver field of view:

http://www.army-guide.com/eng/product429.html

Driver-mechanic was fitted with modernised observation devices. In stead of infrared night vision observation device there is used thermovision observation device. Driver has either three observation periscopes or two periscopes on either side and a central image intensifying periscope for night vision. The periscopes provide 120 degree view.



The Raytheon Driver's Vision Enhancer (DVE), AN/VSS-5, is based on a 328 x 245 element uncooled infrared detector array, operating in the 7.5 to 13 micron waveband. A Raytheon Driver's Thermal Viewer, AN/VAS-3, is installed on the M1A2 Abrams tanks for Kuwait.



DVE brochute:

http://www.drs.com/Products/RSTA/PDF/DVE.pdf

[ALF7]

А по синим прицелам нельзя обратиться на Танксим?.Там точно есть танки,БМП М2А3,LAV-25.Люди там есть.Может помогут информацией?Что по братски не поделиться.:)?

[Keshman]

А по синим прицелам нельзя обратиться на Танксим?.Там точно есть танки,БМП М2А3,LAV-25.Люди там есть.Может помогут информацией?Что по братски не поделиться.:)?

Отредактировал свое прошлогоднее сообщение в ветке SB Pro PE.



http://forums.eagle.ru/showpost.php?p=1797936&postcount=10



Добавил скрины Прицелов Брэдли + ЛАВка.

Думаю SB-ешники не будут ругаться)

Так сказать "с миру по нитке".... :)
