Сообщения до предзаказа

[Location]

Повесить можно что угодно). А в Сирии 24-ки старьем стреляют?

[mongol-29]

вы странный, т.е в официальной инструкции экипажу вертолета, по-вашему, написать то же всякого можно?)))

[Location]

Вы тоже странный. Я кажется не сижу и не оспариваю возможность применения, а просто хотел бы видеть фото / видео. Если эти материалы у вас отсутствуют, или вы их не встречали - смысл разводить демагогию?

[S.E.Bulba]

Повесить можно что угодно)…

В принципе, так можно сказать о любом фото. :)



… А в Сирии 24-ки старьем стреляют?

Вероятно. По-крайней мере лично мне попадались фото только с 9M114 (если не брать в расчёт фото Ми-35М).

[TOB_HA3APOB]

Не знаю на сколько ещё актуально, но вот. На внутренней стороне "барабана" есть проушины, через которые проходят болты, которые вворачивавются непосредственно в раму фонаря.

К сожалению, телефон плохо фоткает через мутное стекло фонаря, поэтому сделал зарисовку

Edited August 25, 2019 by TOB_HA3APOB

[TOB_HA3APOB]

[S.E.Bulba]

У одного меня не видно ничего? Вероятно здесь должны быть какие-то зарисовки?

[Askerov24]

У одного меня не видно ничего? Вероятно здесь должны быть какие-то зарисовки?



Квадратики 1х1 ))

[sikmalola]

А что это за квадратик с четырьмя отводами на стекле под ПКИ?



За Ми-24 точно не скажу, а на Л-410 так выглядит термопара, которая отключает обогрев по достижении определенной температуры.

[TOB_HA3APOB]

У одного меня не видно ничего? Вероятно здесь должны быть какие-то зарисовки?

Извиняюсь. Альбом с картинками был "закрыт". По-этому видел только я.

[Ashot]

ребят уже год подходит концу,дайте пожалуйста новости

[Удалой]

Не знаю на сколько ещё актуально, но вот. На внутренней стороне "барабана" есть проушины, через которые проходят болты, которые вворачивавются непосредственно в раму фонаря.

К сожалению, телефон плохо фоткает через мутное стекло фонаря, поэтому сделал зарисовку





Спасибо, еще актуально. Рисунок как я и предполагал информативнее фотки :)

Телефон тут не причем, надо затенять участок стекла через который ведется съемка, я обычно прикрываю футляром фотоаппарата.

Фотография в альбоме маленькая, форум обрезает наверное.







Прикрепил что вышло.

Насколько я попал в концепт с точки зрения очевидца?

Edited September 7, 2019 by Удалой

[TOB_HA3APOB]

Спасибо, еще актуально. Рисунок как я и предполагал информативнее фотки :)

Телефон тут не причем, надо затенять участок стекла через который ведется съемка, я обычно прикрываю футляром фотоаппарата.

Фотография в альбоме маленькая, форум обрезает наверное.







Прикрепил что вышло.

Насколько я попал в концепт с точки зрения очевидца?

Да. Как живой) Только, "проушины" не должны выходить за пределы "барабана". Ту, которая одиночная, сверху, надо сместить правее, чтобы её угол не торчал.

А вообще жаль, что я работаю на Камове, а не на Миле...я эту фотку делал в Панках, на МВЗ..если бы договориться с кем-нибудь чтобы фонарь открыли(

Edited September 7, 2019 by TOB_HA3APOB

[REDFOX]

Есть ли какая-то обновлённая информация по срокам выхода модуля?

И ещё интересно, раз десантный отсек есть, значит есть шанс, что на Блюфлаге его определят в логистику, а не в штурмовики?)))

Сорри за оффтоп.

[S.E.Bulba]

Да. Как живой) Только, "проушины" не должны выходить за пределы "барабана". Ту, которая одиночная, сверху, надо сместить правее, чтобы её угол не торчал.

А вообще жаль, что я работаю на Камове, а не на Миле...я эту фотку делал в Панках, на МВЗ..если бы договориться с кем-нибудь чтобы фонарь открыли(

Если сравнивать с фото, приведённым ранее в данной теме (там переднее верхнее крепление видно более-менее хорошо):

На вышеприведённом видео узел крепления ПКИ мелькает иногда. Общее представление о способе крепления даёт, однако более детально разглядеть трудно.



Возникает вопрос: а не вставляется ли между проушинами что-то типа крепёжных скоб, в отверстия которых в свою очередь и входят шпильки крепления? Типа таких:





Либо возможно, что «скобы» с «проушинами» – это может быть что-то типа анкерных кронштейнов? Например:



Из того, что нашёл навскидку. Форма может быть конечно несколько другая, но приблизительно передаёт обший принцип анкерных кронштейнов.

[Удалой]

Если сравнивать с фото, приведённым ранее в данной теме (там переднее верхнее крепление видно более-менее хорошо):



Возникает вопрос: а не вставляется ли между проушинами что-то типа крепёжных скоб, в отверстия которых в свою очередь и входят шпильки крепления?.





Я как раз ориентировался и на это фото.

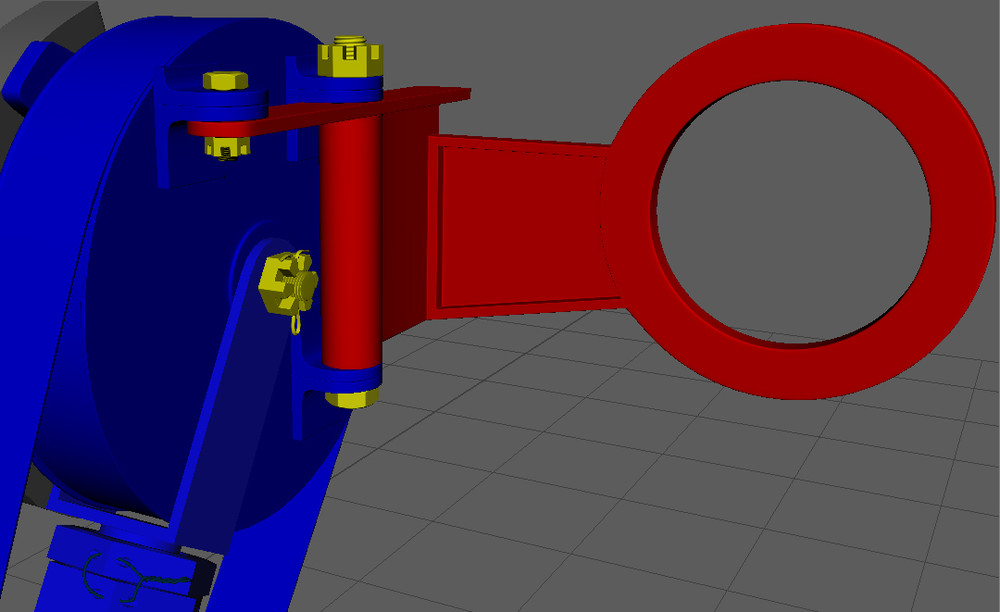

Вчера мне прислали рисунок с еще одной версией крепления и самим кронштейном, на котором очень похоже Ваш вариант проушин.



Со слов приславшего кронштейн(красный), крепится на выходную часть трубы "датчика ветра", малый болт с корончатой гайкой так и был нарисован на рисунке, а на длинном болте гайка уже отсебятина возможно он длиннее и ввинчивается в раму фонаря, человек рисовал по памяти, видел 5 лет назад.





Какой вариант правильный теперь не понятно, возможно оба :)

Edited September 8, 2019 by Удалой

[S.E.Bulba]

Я как раз ориентировался и на это фото.



Вчера мне прислали рисунок с еще одной версией крепления и самим кронштейном, на котором очень похоже Ваш вариант проушин.



Со слов приславшего кронштейн(красный), крепится на выходную часть трубы "датчика ветра", малый болт с корончатой гайкой так и был нарисован на рисунке, а на длинном болте гайка уже отсебятина возможно он длиннее и ввинчивается в раму фонаря, человек рисовал по памяти, видел 5 лет назад…

Этот второй вариант очень похож на крепление ПКИ со скриншота из видео кабины оператора Ми-24П (по-крайней мере на то, что на данном скриншоте можно разглядеть).



… Какой вариант правильный теперь не понятно, возможно оба :)

Возможно так и есть. ИМХО, может быть вариант крепления ПКИ зависел от года выпуска вертолёта: на машинах ранних выпусков крепили одним способом, потом на более поздних выпусках стали крепить по другому? Точнее может прояснить данный вопрос наверное только тот, кто в теме. :dunno:

Edited September 8, 2019 by S.E.Bulba
correction.

[S.E.Bulba]

… Какой вариант правильный теперь не понятно, возможно оба :)

Интересно, а на нижеследующем фото какой вариант крепления? :rolleyes:



• https://russianplanes.net/id187643


[Удалой]

Интересно, а на нижеследующем фото какой вариант крепления? :rolleyes:





Возможно этот 24П некий донор запчастей, разу уж движки сняты и отверстия "заколочены", если гипотеза верна, можно предположить что крепление частично разобрано.





Однако за весьма короткое время появилось несколько вариантов креплений для 24П, и мне НЕ хочется думать что на каждой машине оно уникально :lol:

[S.E.Bulba]

Возможно этот 24П некий донор запчастей, разу уж движки сняты и отверстия "заколочены"…

Если перейти по ссылке на источник фото, то там указано место съёмки: это вертолёт – музейный экспонат в историко-культурном комплексе «Линия Сталина» под Минском.



… Однако за весьма короткое время появилось несколько вариантов креплений для 24П, и мне НЕ хочется думать что на каждой машине оно уникально :lol:

Мне почему-то кажется, что на данном вертолёте крепление аналогичное вот этому:



… можно предположить что крепление частично разобрано…

Вероятно так и есть. Возможно кронштейн крепления выглядит приблизительно вот так (мне так видится, но не факт):





Может быть ПКИ на данном музейном экспонате держится лишь на одном малом болте (на одинарной передней проушине), а длинный болт (который на вышеприведённом рисунке обведён жёлтой рамочкой), проходящий через две задние проушины, попросту отсутствует.

Edited September 12, 2019 by S.E.Bulba
±PNG.

[BlackLion161]

Скрин из последних новостей ED



Мне кажется или это кабина оператора от ми-24 модификации В?

[Askerov24]

Скрин из последних новостей ED







Мне кажется или это кабина оператора от ми-24 модификации В?



Нет, это П, у В КПС-ка пол кадра перекрыла бы ) а на скрине показаны элементы управления комплексом "Штурм"

[Igorpro84]

[oltim]

Привет ! Так как ждать 24 -у к новому году!

[WaffenCat]

В трейлере по Гадюке...2.07



Вроде как это "Пэшка" ;)
