Полноценный самодельный TrackIR

[Guest nox007]

Ещё раз посмотрел я на настройки Defender'a и увидел это а убрать этот флажок не получается никак:huh:.

По совету =407= ZIG ещё раз пересмотрел настойки Genius'a и не нашёл ничего связанного с автоэкспозицией( темболее ничего нет просто на экспозицию:huh::huh::huh:),хотя я уверен что ФПС падает именно из-за этого

Edited July 14, 2008 by nox007

[Guest nox007]

я смотрю у человека такаяже камера (есть? была?), но ему не помогли((

[Dunkan Aidaho]

Так, подполье искомое обнаружено, адреса и явки записаны.

Теперь надо бы схемой обзавестись (с отечественной комплектухой всмысле, на фритрек.нет то все на зарубежной). Есть ли среди нас люди собравшие девайс с питанием от USB?



UPD: кажется паяльник тоже придется новый покупать. С ним презабавнейшее несчастье приключилось, оказывается. На него, простите за натурализм, кот нассал и он скорродировал в ржавчину. Вот уж не думал, что кислотности известной субстанции хватит на подобное, видимо еще крымское солнце помогло:)

Edited July 14, 2008 by Dunkan Aidaho

[Krlson]

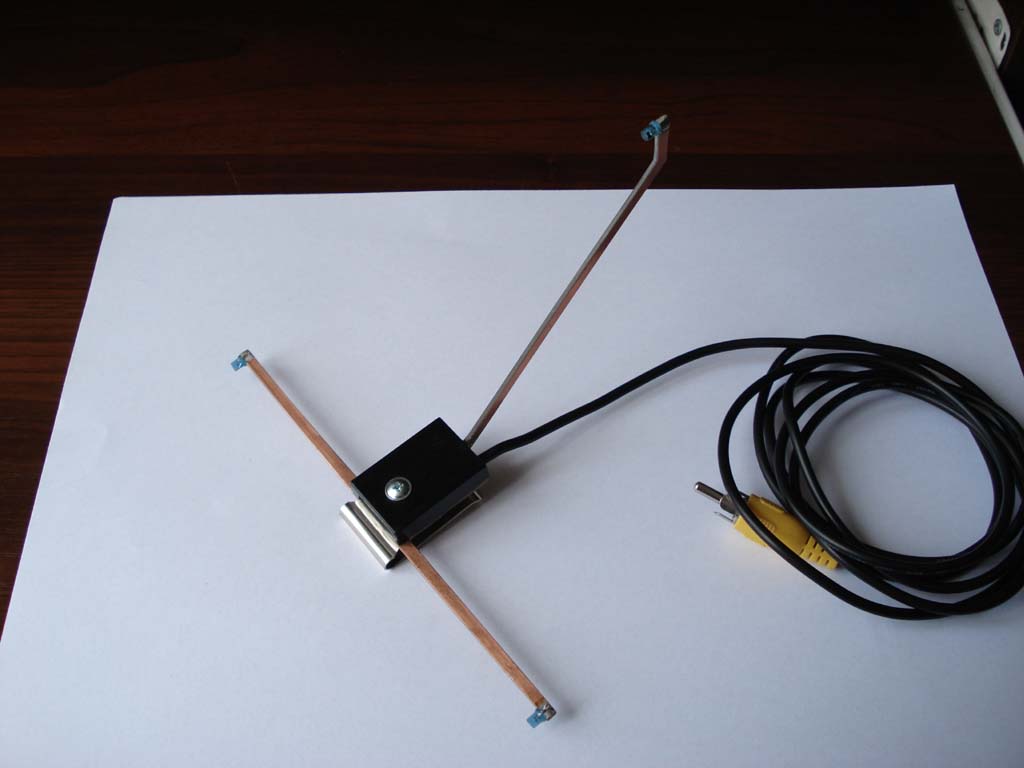

Вот значицца...Размеры клипа не стандартные,подключение диодов последовательное,питание от ЮСБ(ЮСБ хаб) особо не облагораживал т.к это был експериментальный вариант,на данный момент использую накепочную конструкцию,это тк сказать "финальный" вариант..

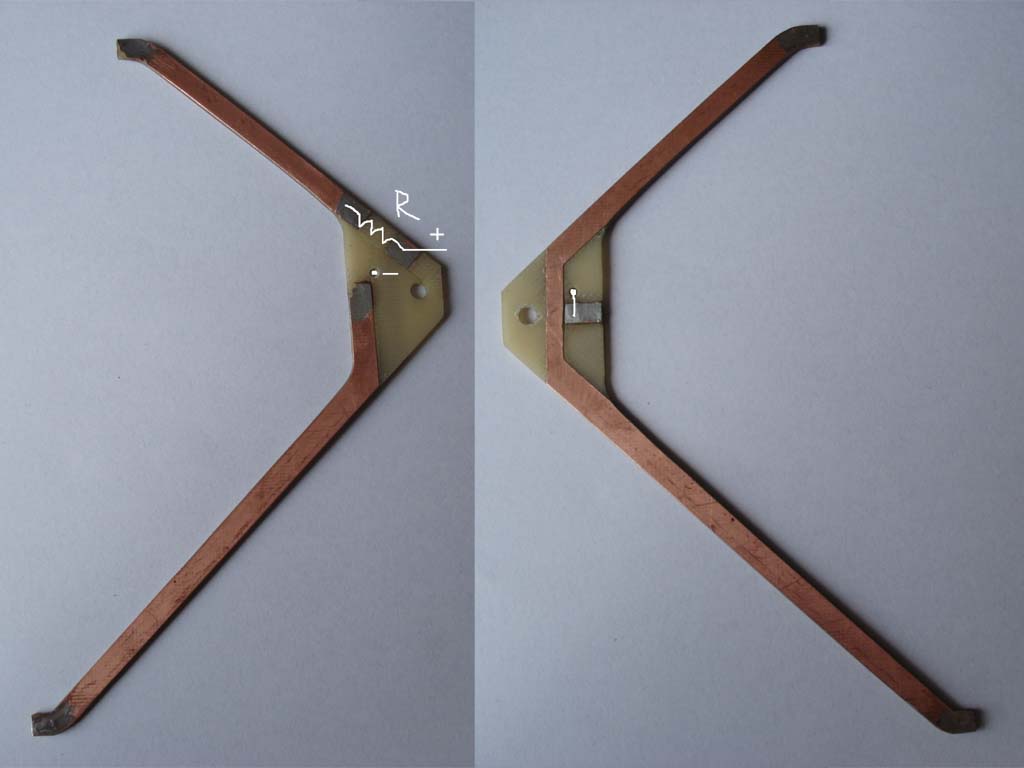

Чтоб всё было красиво,прячем резистор и место подключения кабеля питания под какую нибудь коробочку..

[Krlson]

Ещё раз посмотрел я на настройки Defender'a и увидел это а убрать этот флажок не получается никак:huh:.

А "Enable Button" не пробовал?

[Dunkan Aidaho]

Вот значицца...Размеры клипа не стандартные,подключение диодов последовательное,питание от ЮСБ(ЮСБ хаб) особо не облагораживал т.к это был експериментальный вариант,на данный момент использую накепочную конструкцию,это тк сказать "финальный" вариант..

Чтоб всё было красиво,прячем резистор и место подключения кабеля питания под какую нибудь коробочку..

Спасибо за фото! Можешь указать маркировку использованных диодов? Какие сопротивления нужны для запитки от USB и на какие контакты там питание подается?

[butcher]

Сообщение от nox007

Ещё раз посмотрел я на настройки Defender'a и увидел это а убрать этот флажок не получается никак:huh:.





Пробуйте ForceExposure

[Guest nox007]

Сообщение от nox007

Ещё раз посмотрел я на настройки Defender'a и увидел это а убрать этот флажок не получается никак:huh:.





Пробуйте ForceExposure

А что надо именно сделать? Чёт не понял:doh:

[Guest nox007]

А "Enable Button" не пробовал?

А как это:huh:

[Krlson]

Спасибо за фото! Можешь указать маркировку использованных диодов? Какие сопротивления нужны для запитки от USB и на какие контакты там питание подается?

Маркировку не помню..Они,вроде на 1.28v,15мВт,угол 40град,940нм..100ма

АЛ107б-народный выбор! :thumbup:

Берешь шнурок ЮСб,в нём 4 провода,красный +5v, чёрный- "земля" или "минус",с фритреком идёт мануальчик под названием "doc_led" в нём приведены примеры разных схем подключения и формулы расчёта сопротивления..

Н апример: для схемы из трёх последовательно подключённых к ЮСБ диодов формула такова R = ( 5v – 3 x Uled) / Iled. 5v-напряжение источника питания т.е.USB..

R=(5 -(3(кол-во диодов)х 1.28(напр.диодов))/ (сила тока на которую расчитаны диоды) 0.1а= 11.6ом,я поставил 9.4ом другого не было под рукой,пока всё работает и ничего не сгорело...:music_whistling:

[Krlson]

А как это:huh:

Вот тут http://www.free-track.net/english/hardware/webcam.php?PHPSESSID=9df9722ca3f9e0c71400c1174f29e06e



в разделе про микрософтовские камеры есть ссылочка на програмульку

"Enable Button".Качаешь,запускаешь и окошко отключения автоэкспозиции должно стать активным..По крайней мере у меня,на микрософтовской камере сработало..

[Guest nox007]

Спасибо,прога помогла!!! Но... если выставить экспозицию вручную в районе 15,то ФПС упадёт до 12,но при этом излучатель видно,но если убрать до 2-4 ФПС будет около 26,но излучатель будет почти невидим.И компромисс никак не найти((

То понос то золотуха блин...

[Krlson]

а если взять диоды помощнее,фильтр убрать(если используется) ?

Вообще,экспозицию лучше в минимум убрать,и крутить настройки яркости,гаммы,контраста и др..

[butcher]

А что надо именно сделать? Чёт не понял:doh:

нажать на кнопку и в открывшемся окне поиграться полозком

[Econ]

Если засветок сзади нету, то можно диод к глазку камеры поднести и врубить автоэкспозицию. После того, как в окне видео диод вместо пятна засветки станет в виде круга, отключить автоэкспозицию. Да, еще цветность (или что это такое там) переставить с RGB на I420. У меня genius старая, выдает 29-30 фпс, светодиоды обычные. экспозиция выключена в драйверах. цвет на i420

[407 ZIG]

Еще на заре темы, автор Akbis, писал, что для этого девайса нужна самая простая камера - главный критерий - способность держать 30 ФПС, а ее возможности по автоматизации настроек как раз стоит избегать.

[butcher]

Настраивал ли кто, ФриТрек через PPJoy, который идет в сборке с утилитой?



Вчера раздуплил как это работает, но есть одна проблемка, обзор на центровке встает влево-выше (45*-20*). Временно извратился, нашел куда смотреть для центровки, потом центрирую, голову возвращаю в нормаль и тогда смотрю куда надо )))

[Krlson]

Настраивал ли кто, ФриТрек через PPJoy, который идет в сборке с утилитой?

А можно в двух словах:что это за PPJoy и что он делает..

[butcher]

PPJoy это freeware драйвер для подключения не-PC девайсов, таких как приставочные джойстики Sega, PlayStation, NES/SNES, а также PPM R/C передатчиков к компьютеру. Более подробный список поддерживаемых интерфейсов ищите на официальной странице программы.



Документация на русском



В нашем случае есть утилита FreeTrack. Она передатчик (посредник между web-камерой и игрой). После установки PPJoy на компьютере устанавливается виртуальный девайс (я выбираю виртуальный джойстик), который успешно видит игра. В игре назначаем аналоговые оси этого виртуального джоя на оси обзора, и ву-а-ля



О мля, скурил доку и понял , что надо откалибровать джойстик

Edited July 17, 2008 by butcher

[Krlson]

Вопрос к обладателям камер VX1000.

Заметил такую вещь: на разрешении 640х480,при смещении точек вправо к краю окна,крестики останавливаются не доходя до края окна, а точки продолжают движение.При движении влево всё нормально.На режим 3DOF это никакого влияния не оказывает,а вот в режима 6DOF вызывает некоторые проблемки..

В чём может быть проблема? как бороться?

Edited July 18, 2008 by K@rlson

[Krlson]

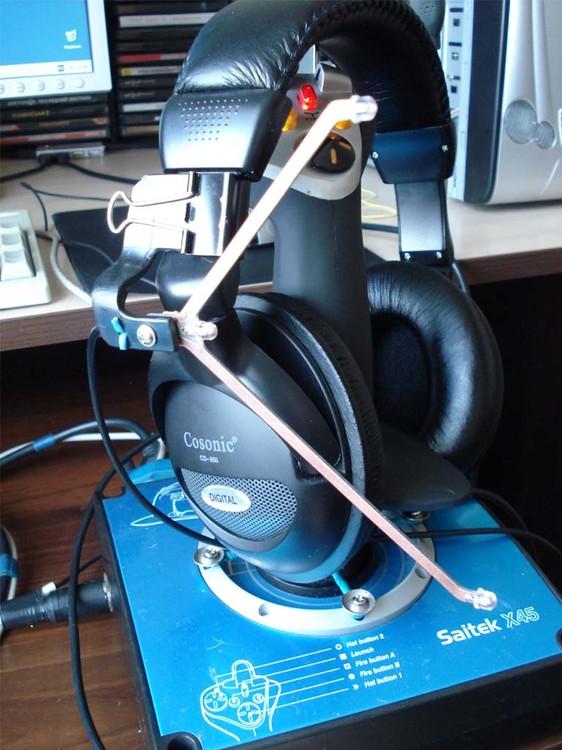

Замастырил Clip со стандартными размерами,в кепке жарко летать..

[MAD MAX]

И как оно? Тоже что и фритрек? Или как...?

[Krlson]

И как оно? Тоже что и фритрек? Или как...?



Дык это для ФриТрека и сделано..

[FVMAD]

Замастырил Clip со стандартными размерами,в кепке жарко летать..



размеры от трекировского или фритрековского?

[Krlson]

размеры от трекировского или фритрековского?

от фритрековского ...
