Lans Posted May 23, 2014 Posted May 23, 2014 (edited) кстати, интересно, Х-31 не предполагается размещать во внутренних отсеках ? Есть упоминание о Х-58. Испытания ракетного вооружения с борта истребителя пятого поколения Т-50 начнутся в этом году. Об этом, как передает «РИА Новости», сообщил на авиасалоне МАКС-2013 глава корпорации «Тактическое ракетное вооружение» Борис Обносов. По его словам, «ряд изделий уже готов (ракетное оружие), например, ракета Х-58 фюзеляжного размещения. Габариты ракеты со сложенными консолями крыла и оперения, м: – длина - 4,19 – ширина - 0,4 – высота - 0,4 http://www.ktrv.ru/production/68/653/804/ Где будет размещаться Х-31 не сказано. Х-31ПД уже по длине не влезет. Остальные, надо точнознать габариты отсека. Edited May 23, 2014 by Lans Для всех я сделался всем, чтобы спасти по крайней мере некоторых (1 Кор. 9, 22) Intel® Core TM i5-4460 CPU @ 3.20GHz, 16.0 ГБ ОЗУ, видеокарта Asus GeForce GTX 750TI 2 Gb GDDR5 (1 шт), Винда 7PRO, 64-х разрядная.
Gl-ER Posted May 23, 2014 Posted May 23, 2014 На Airwar.ru в статье про Т-50 указаны приблизительные размеры внутренних отсеков 5,1м. Предполагается, что вооружение ПАК ФА сможет нести как на внутренних узлах подвески, так и на внешних. Доподлинно известно, что истребитель имеет как минимум два подфюзеляжных отсека для вооружения, расположенных друг за другом. Их длина примерно 5.1 м. В них будут размещаться управляемые ракеты "воздух-воздух" и "воздух-поверхность", а также бомбы калибром до 500 кг. Число внешних узлов нагрузки - 6 штук, внутренних 10 - 12 штук.Если взять фото и исходить из информации из фильма про Т-50 (Истребитель 5-го поколения, Крылья России, 2013) в котором дается приблизительная оценка длины Т-50 22м, то простые расчеты показывают, что длина внутренних отсеков составляет приблизительно 5,5м. _________________ Win 11 Pro/AMD R9 5900X/64GB@4Ghz RAM/Inno3D RTX 4090/VKB Gladiator/TrackIR 5 Pro/1920*1080/Pico 4 by wire(Virtual Desktop)
Lans Posted May 23, 2014 Posted May 23, 2014 Тут еще глубина отсека важна. Там же указано, что влезает 8 РВВ-АЕ со сложенным оперением, их диаметр чуть больше 200мм. Для всех я сделался всем, чтобы спасти по крайней мере некоторых (1 Кор. 9, 22) Intel® Core TM i5-4460 CPU @ 3.20GHz, 16.0 ГБ ОЗУ, видеокарта Asus GeForce GTX 750TI 2 Gb GDDR5 (1 шт), Винда 7PRO, 64-х разрядная.
ZHeN Posted May 23, 2014 Posted May 23, 2014 где там ? на эйрворе ? не самый лучший источник [sIGPIC][/sIGPIC]
Gl-ER Posted May 23, 2014 Posted May 23, 2014 (edited) Тут еще глубина отсека важна. Там же указано, что влезает 8 РВВ-АЕ со сложенным оперением, их диаметр чуть больше 200мм. Да, глубина нужна. Если у Х-31ПК крылья складываются, то как минимум одна влезет. Если предположить, что 8 РВВ-АЕ крепятся четверками на двух блоках. Габаритные размеры Х-31ПК (длина х диаметр корпуса х размах крыла), м 4,8x0,36x0,914 Пусть ребята из ЦРУ сами считают ;) Edited May 23, 2014 by Gl-ER _________________ Win 11 Pro/AMD R9 5900X/64GB@4Ghz RAM/Inno3D RTX 4090/VKB Gladiator/TrackIR 5 Pro/1920*1080/Pico 4 by wire(Virtual Desktop)
Sneeke Posted May 23, 2014 Posted May 23, 2014 Про 8 РВВ-АЕ это Паралаевское сосание из пальца, Остров писал про не более двух изделий на отсек пока.
Sneeke Posted May 23, 2014 Posted May 23, 2014 http://ostr-ov.livejournal.com Товарищ, если не ошибаюсь, прочнист, связанный с программой.

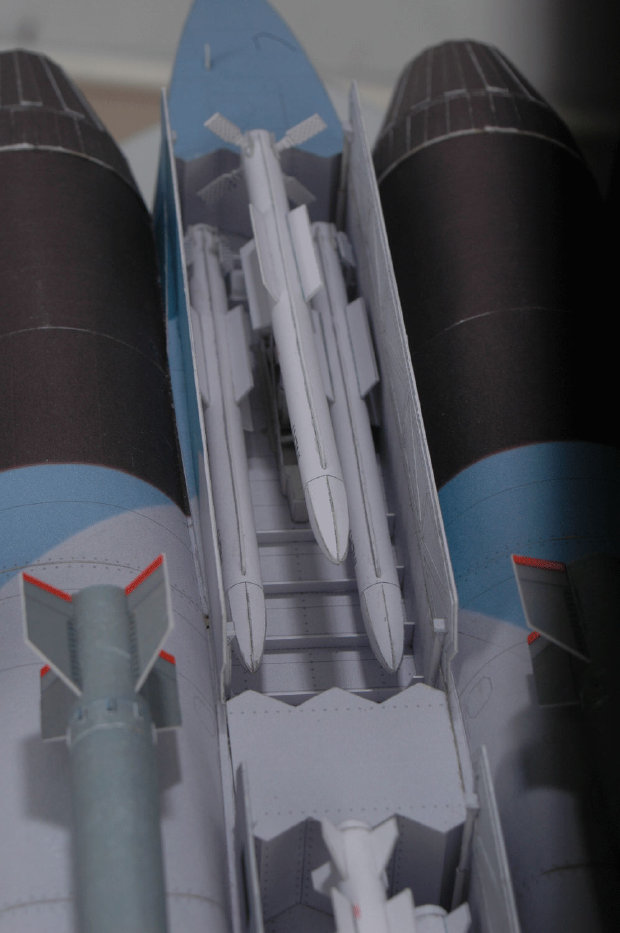

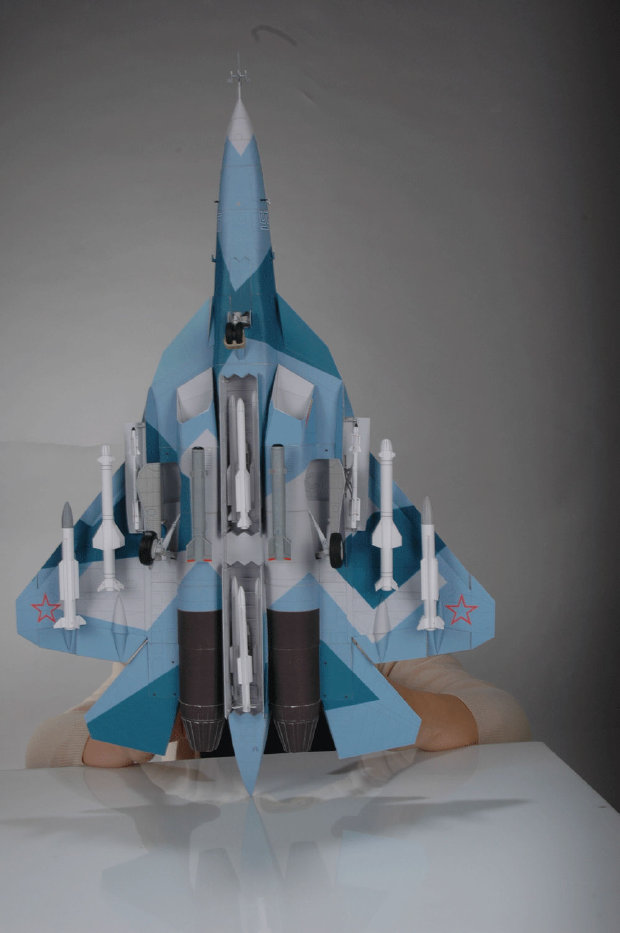

Gl-ER Posted May 23, 2014 Posted May 23, 2014 (edited) Статья Предполагаемое размещение вооружения на Т-50 и модель (интересует только в части внутренних отсеков). На мой взгляд, такая модель имеет право на существование. По габаритным размерам РВВ-СД может быть размещена по три на одном держателе в отсеке, а если в отсеке будет три РВВ-СД, то глубины отсека хватит на одну Х-31ПК. Габаритные размеры РВВ-СД, м - длина - 3,71 - диаметр - 0,2 - размах крыльев - 0,42 - размах рулей - 0,68 Обратите внимание, что ракеты в переднем и заднем отсеках разные. В переднем отсеке по оперению похожи на РВВ-БД, а рули двух внутренних РВВ-СД(АЕ) сложены. Edited May 23, 2014 by Gl-ER _________________ Win 11 Pro/AMD R9 5900X/64GB@4Ghz RAM/Inno3D RTX 4090/VKB Gladiator/TrackIR 5 Pro/1920*1080/Pico 4 by wire(Virtual Desktop)
Gl-ER Posted May 23, 2014 Posted May 23, 2014 (edited) http://itar-tass.com/politika/1209542 Новейшая ракета для истребителя пятого поколения появится к 2016 году Новейшая модификация авиационной ракеты для российского истребителя пятого поколения (ПАК ФА) будет создана к 2016 году, сообщил Борис Обносов в ходе выставки "Кадекс-2014". "С КБ "Сухой" у нас налажен очень тесный контакт, создана постоянная совместная рабочая группа. Все протоколы информационного взаимодействия согласованы, макетные образцы изготавливаются в срок, графики мы выдержим - к 2016 году все должно быть сделано", - заявил Обносов, уточнив, что речь идет о новейшей модификации авиационной крылатой ракеты - Х-74М2. "Это тяжелая работа, интенсивность испытаний очень высока, порой не справляется даже Ахтубинский Главный летный испытательный центр", - добавил глава корпорации. Борис Обносов - ген. директор Корпорации "Тактическое ракетное вооружение" (КТРВ). Edited May 23, 2014 by Gl-ER _________________ Win 11 Pro/AMD R9 5900X/64GB@4Ghz RAM/Inno3D RTX 4090/VKB Gladiator/TrackIR 5 Pro/1920*1080/Pico 4 by wire(Virtual Desktop)
ED Team Chizh Posted May 23, 2014 Author ED Team Posted May 23, 2014 Статья Предполагаемое размещение вооружения на Т-50 и модель (интересует только в части внутренних отсеков). На мой взгляд, такая модель имеет право на существование. По габаритным размерам РВВ-СД может быть размещена по три на одном держателе в отсеке, а если в отсеке будет три РВВ-СД, то глубины отсека хватит на одну Х-31ПК. Габаритные размеры РВВ-СД, м - длина - 3,71 - диаметр - 0,2 - размах крыльев - 0,42 - размах рулей - 0,68 Обратите внимание, что ракеты в переднем и заднем отсеках разные. В переднем отсеке по оперению похожи на РВВ-БД, а рули двух внутренних РВВ-СД(АЕ) сложены. Дожились. По бумажной польской модели строить гипотезы.... ЕМНИП, в каждом отсеке по 2 РВВ-СД. Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу
DS Posted May 23, 2014 Posted May 23, 2014 Отсеки были показаны на рекламном видеоролике КТРВ на МАКС-2013. Один в один с этим:
Lans Posted May 23, 2014 Posted May 23, 2014 Пока с определенностью можно сказать, что в отсек влезает Х-58 со складывающимся оперением. Ее габариты 400х400х4190 мм. При этом изделия с диаметром более 500 мм раззмещаются только внешней подвеске. Видимо габариты отсека примерно 500х500х5000 мм. Тогда действительно только 2 РВВ-СД на отсек. Для всех я сделался всем, чтобы спасти по крайней мере некоторых (1 Кор. 9, 22) Intel® Core TM i5-4460 CPU @ 3.20GHz, 16.0 ГБ ОЗУ, видеокарта Asus GeForce GTX 750TI 2 Gb GDDR5 (1 шт), Винда 7PRO, 64-х разрядная.
Lonewolf357 Posted May 23, 2014 Posted May 23, 2014 Пока с определенностью можно сказать, что в отсек влезает Х-58 со складывающимся оперением. Ее габариты 400х400х4190 мм. При этом изделия с диаметром более 500 мм раззмещаются только внешней подвеске. Видимо габариты отсека примерно 500х500х5000 мм. Тогда действительно только 2 РВВ-СД на отсек. Что вы подразумеваете под отсеком? Весь объём, коих на Т-50 два, или его половинку, то, что закрывается одной панелью крышки? Если обратите внимание на снимок С-37 выше, то увидите, что ширина отсека сравнима с диаметром колеса основной стойки шасси. Если допустить, что колесо там одного размера с Су-27, то его диаметр будет 1030 мм. То есть отсек (на С-37, по крайней мере) будет шириной в метр, а не 500 мм.
Lonewolf357 Posted May 23, 2014 Posted May 23, 2014 (edited) На Т-50 ширина отсеков также сопоставима с диаметром колёс ОШС, даже немного больше, т. е. где-то 1,1 м. Но, правда, точного размера резины мы не знаем... Edited May 23, 2014 by Lonewolf357
Flаnker Posted May 23, 2014 Posted May 23, 2014 (edited) Кстати, вот кадр с отсеками ПАКа со стенда КТРВ: Я думаю что Х-31 не влезет в отсек,а вот 2 Х-58УШКЭ войдут (у неё ширина со сложенными консолями крыла и оперения 0,4 М),ну и вроде Х35 должна влезть Edited May 23, 2014 by Flаnker Мои авиафото
Gl-ER Posted May 23, 2014 Posted May 23, 2014 (edited) Ну не верю, что Т-50 не может нести во внутренних отсеках новые разработки КТРВ - Х-31АД и Х-31ПД. Что умеет Су-35, должен уметь и Т-50, только более скрытно. (Это вопрос моей веры, фактов нет, ждем гос. испытаний). И если все таки длина Т-50 22м, то в отсек 5,5м указанные ракеты войдут очень хорошо - Длина Х-31ПД и Х-31АД и 5,34м, а диаметр 0,36м Edited May 23, 2014 by Gl-ER _________________ Win 11 Pro/AMD R9 5900X/64GB@4Ghz RAM/Inno3D RTX 4090/VKB Gladiator/TrackIR 5 Pro/1920*1080/Pico 4 by wire(Virtual Desktop)
ФрогФут Posted May 24, 2014 Posted May 24, 2014 Я думаю что Х-31 не влезет в отсек,а вот 2 Х-58УШКЭ войдут (у неё ширина со сложенными консолями крыла и оперения 0,4 М),ну и вроде Х35 должна влезть Интересно, а разгружаться в таком случае он будет исключительно в последовательности задний - передний? "Я ошеломлён, но думаю об этом другими словами", - некий гражданин Ноет котик, ноет кротик, Ноет в небе самолетик, Ноют клумбы и кусты - Ноют все. Поной и ты.
Seb Posted May 24, 2014 Posted May 24, 2014 Интересно, а разгружаться в таком случае он будет исключительно в последовательности задний - передний? Наверное для залповой атаки двух ракет такая схема пригодна, тем более что времени на запуск прр больше, а вот дальнобой воздух-воздух у ПАК-ФА будет на базе Р-37?
Lonewolf357 Posted May 24, 2014 Posted May 24, 2014 Ну не верю, что Т-50 не может нести во внутренних отсеках новые разработки КТРВ - Х-31АД и Х-31ПД. Что умеет Су-35, должен уметь и Т-50, только более скрытно. (Это вопрос моей веры, фактов нет, ждем гос. испытаний). И если все таки длина Т-50 22м, то в отсек 5,5м указанные ракеты войдут очень хорошо - Длина Х-31ПД и Х-31АД и 5,34м, а диаметр 0,36м Если бы Х-31 влезала, никто не стал бы разрабатывать Х-58УШКЭ. Диаметр 0,36 м у Х-31 - по цилиндрической части фюзеляжа. Добавьте огромные воздухозаборники, чтобы получить истинные размеры.
Gl-ER Posted May 24, 2014 Posted May 24, 2014 (edited) Добавьте огромные воздухозаборники, чтобы получить истинные размеры. Если взять за основу предположение о размещении в отсеке даже только двух РВВ-СД с разных сторон одного держателя, то ширина отсека должна быть не менее 0,6м, а этого ИМХО достаточно для Х-31 с воздухозаборниками. Главное что бы оперение складывалось. Никто, надеюсь, не будет оспаривать необходимость нести сверхзвуковые ракеты воздух-поверхность. Почему бы не сделать это более скрытно? Все, я с гаданием закончил :), время покажет. Edited May 24, 2014 by Gl-ER _________________ Win 11 Pro/AMD R9 5900X/64GB@4Ghz RAM/Inno3D RTX 4090/VKB Gladiator/TrackIR 5 Pro/1920*1080/Pico 4 by wire(Virtual Desktop)
Lans Posted May 24, 2014 Posted May 24, 2014 (edited) Если взять за основу предположение о размещении в отсеке даже только двух РВВ-СД с разных сторон одного держателя, то ширина отсека должна быть не менее 0,6м, а этого ИМХО достаточно для Х-31 с воздухозаборниками. Главное что бы оперение складывалось. Никто, надеюсь, не будет оспаривать необходимость нести сверхзвуковые ракеты воздух-поверхность. Почему бы не сделать это более скрытно? Если обобщить данные из разных Мурзилок, то длина отсека 5-5.5м, ширина 1.2-1.3м, при расстоянии между воздухозаборниками 1.3-1.4м. Что, кстати, неплохо соответствует "кадру с отсеками ПАКа со стенда КТРВ". Судя по тому же кадру глубина как раз на одну Х-58 и конструкцию держателя, те 500-600мм. А есть модификация Х-31 со складным оперением, ты с Москитом не попутал. Кстати, слабо под Т-50 Москит подвесить? Edited May 24, 2014 by Lans Для всех я сделался всем, чтобы спасти по крайней мере некоторых (1 Кор. 9, 22) Intel® Core TM i5-4460 CPU @ 3.20GHz, 16.0 ГБ ОЗУ, видеокарта Asus GeForce GTX 750TI 2 Gb GDDR5 (1 шт), Винда 7PRO, 64-х разрядная.
ФрогФут Posted May 24, 2014 Posted May 24, 2014 Кстати, слабо под Т-50 Москит подвесить? Пержде чем его под Т-50 вешать, его надо под самолет в принципе подвесить. "Я ошеломлён, но думаю об этом другими словами", - некий гражданин Ноет котик, ноет кротик, Ноет в небе самолетик, Ноют клумбы и кусты - Ноют все. Поной и ты.
Gl-ER Posted May 24, 2014 Posted May 24, 2014 (edited) ...длина отсека 5-5.5м, ширина 1.2-1.3м Если ширина отсека 1,2м, то Х-31ПД войдет без складывания крыльев Длина х диаметр х размах крыла (руля) ракеты, м: - 5,340 х 0,360 х 0,954 (1,102) Если же крылья все таки складываются, то диаметр Х-31 с воздухозаборниками оценочно 0,8м. Edited May 24, 2014 by Gl-ER _________________ Win 11 Pro/AMD R9 5900X/64GB@4Ghz RAM/Inno3D RTX 4090/VKB Gladiator/TrackIR 5 Pro/1920*1080/Pico 4 by wire(Virtual Desktop)
