Han Posted March 20, 2003 Posted March 20, 2003 Вопрос такой. У кого-нибудь есть данные, заслуживающие глубокого доверия :) по дальностям пуска ракет Р-27 различных модификаций и прочих их характеристиках? With Best Regards! Daniel Tuseyev Il-2: Battle of Stalingrad and Rise Of Flight projects manager
ED Team Chizh Posted March 20, 2003 ED Team Posted March 20, 2003 Есть, что конкретно интересует? 8) Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу
Han Posted March 20, 2003 Author Posted March 20, 2003 Ну собсно то, что я написал - дальности пусков при разных начальных условиях, скорости, режимы работы... :) With Best Regards! Daniel Tuseyev Il-2: Battle of Stalingrad and Rise Of Flight projects manager
ED Team Chizh Posted March 20, 2003 ED Team Posted March 20, 2003 Например Р-27Э(разных головок) максимальная дальность пуска на большой высоте - около 60 км. ППС, 25 км. ЗПС. на высоте 1 км - 25-27 км. ППС, 10 км ЗПС. все это с учетом того что радар самолета уверено сопровождает цель. Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу
Han Posted March 20, 2003 Author Posted March 20, 2003 Сенькс. А откуда дровишки? With Best Regards! Daniel Tuseyev Il-2: Battle of Stalingrad and Rise Of Flight projects manager
ED Team Chizh Posted March 20, 2003 ED Team Posted March 20, 2003 Оттуда же откуда и у Militery Upir ;) Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу
Han Posted March 22, 2003 Author Posted March 22, 2003 Тогда (раз такие источники :) ) следующий вопрос: Для Р-27Т(ТЭ) СУВ выдает "пуск разрешен" только в случае, когда ГСН захватила цель (так утверждает Флоггер), илиже она способна работать в режиме инерциального наведения с радиокоррекцией, с последующим самостоятельным поиском и захватом и аттакой цели. Елсли нет, то дальнось пуска "Т" не межет превышать 20-30км. With Best Regards! Daniel Tuseyev Il-2: Battle of Stalingrad and Rise Of Flight projects manager
ED Team Chizh Posted March 22, 2003 ED Team Posted March 22, 2003 Для ракеты Р-27Т(ЭТ) моделируется ситуация с предварительным захватом цели ГСН без РК и ИНС. Дальность захвата сильно зависит от тепловой сигнатуры цели и находится где-то в пределах 20-30 км. Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу
flogger Posted March 23, 2003 Posted March 23, 2003 to Han: >так утверждает Флоггер), Флоггер ничего не утверждает ,Флоггер всегда только предпологает 8) Я же не пилот,Р-27Т и ЭТ не пускал :wink: "Посылать людей на войну необученными-значит предавать их.."(Конфуций)
Rediska Posted November 3, 2003 Posted November 3, 2003 Р-27Р (Т, РЭ, ТЭ) РАКЕТА СРЕДНЕЙ ДАЛЬНОСТИ Предназначена для перехвата и поражения всех типов летательных аппаратов и крылатых ракет в дальнем и ближнем воздушных боях, при автономных и групповых действиях носителей, днем и ночью, в простых и сложных метеоусловиях, с любых направлений, на фоне земли и моря, при активном информационном, огневом и маневренном противодействии противника. Ракета применяется на самолетах Су-27 и МиГ-29. Ракета выполнена по схеме, промежуточной между схемой "утка" и схемой с поворотным крылом, с крестообразно и тан-демно расположенными дестабилизаторами, рулями и крыльями. Каждая из модификаций может оснащаться различными (унифицированными) системами наведения на базе полуактивной радиолокационной и инфракрасной головок самонаведения. Ракета Р-27Р имеет систему управления, включающую полуактивную радиолокационную ГСН, инерциальную навигационную систему управления с радиокоррекцией, а Р-27Т — инфракрасную головку самонаведения. Всеракурсная Р-27 атакует цель при любом ее начальном положении в поле углов целеуказания головки самонаведения ракеты, равному +50° для ПАР ГСН и +55° - для ИК ГСН. Перегрузка носителя в момент пуска может достигать 5 единиц. Ракета Р-27 перехватывает воздушные цели, летящие со скоростями до 3500 км/ч, в диапазоне высот от 0,02 до 27 км. Максимальное превышение (принижение) целей при горизонтальном полете носителя может достигать 10 км. Минимальная дальность пуска 500м (в заднюю полусферу цели). Ракеты Р-27ТЭ и Р-27РЭ оснащены двигателем повышенной энерговооруженности Р-ЗООЭ, который увеличивает максимальную дальность пуска ракет до 130 км (длина ракеты увеличивается за счет этого на 0,7 м, а масса на 90 кг). ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Р-27Р Р-27Т Максимальная дальность пуска, км 50 32 Масса, кг стартовая 253 боевой части 35 Боевая часть стержневая стержневая Система наведения ПАР ГСН ИК ГСН Вероятность поражения цели типа истребитель 0,7 0,7 Двигатель РДТТ РДТТ Габариты ракеты, м длина 4,08 3,8 диаметр 0,23 0,23 размах крыла 0,97 0,97 С уважением.
ED Team Chizh Posted November 9, 2003 ED Team Posted November 9, 2003 Все конечно так, вот только дальности указаны не пуска, а максимальные баллистические на большой высоте. Для Р-27Р реальная где-то 35 км. Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу
калоян стоев Posted November 12, 2003 Posted November 12, 2003 вот что я писал на форуме локона на юби, прошу прощения, что на английском: In real life in medium altitudes the max range for R-27R is about 41 km, for R-27T - 32 km R-27ET - 53 km R-27ER - 66 km R-27AE - 70 km These are the max distances for real battle use at which maneuvering air-targets could be destroyed. At low alt, low speed and high-G maneuvering target the distances are much lower - hardly exceeding 10-15 km The same goes for AIM-7 modifications, but their range is even lower. R-77 (RVV-AE) has max range about 55-60 km which is about 5% more than AIM-120C`s range R-77M (RVV-AE-PD) was succesfuly tested at targets at 115 km question - could AIM-120C`s active-head lock on passively to ECM emmiters like AGAT head of R-77?
FAB999 Posted August 8, 2004 Posted August 8, 2004 А не подскажут ли знающие люди есть ли режим работы РЛС такой как подсветка цели для применения Р27Р другим носителем? То есть что я имею ввиду: захватил и облучает цель ведомый который находится выше и сзади, а применяет УР Р27Р ведущий который ближе к цели и после пуска спокойно приступает к выполнению противоракетного маневра не боясь срыва захвата! И какую информацию получает УР перед пуском и во время полета к цели при сопровождении цели РЛС и при срыве захвата РЛС??? :roll: …В бою не бывает чудес… Мое видео виртуальных полетушек : https://www.youtube.com/channel/UCWYN_xw4ZJAkJlCPwywW_Lg
ED Team Chizh Posted August 8, 2004 ED Team Posted August 8, 2004 Режим передачи своей ракеты другому самолету звена, должен был применяться не безвременнно почившем МиГ-31М. Это не очень просто технически. В реале, на каждом самолете подразделения, выбирают свою "литеру" борта и ракет, т.е. ракеты которые несет этот самолет должны видеть излучение с литерой только своего самолета. Иначе наступит грандиозная путаница, когда все самолеты звена выпустят ракеты и начнут подсвечивать каждый свою цель, а ракеты не будут знать на какую цель им лететь. Видимо сменить литеру в полете, технически не просто, т.к. ни на одном серийном российском самолете это пока не реализовано, кроме того, наступает неопределенность динамической зоны пуска и другие проблемы для СУВ. Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу
FAB999 Posted August 8, 2004 Posted August 8, 2004 С этим ясно (хотя если такое реализуется, то это весьма интересно), а можно ли Р27Р перенацелить после пуска на другую цель. То есть пустить УР по одному, а когда он начнет выполнять противоракетный маневр захватить другого и вести УР на него!!?? :roll: …В бою не бывает чудес… Мое видео виртуальных полетушек : https://www.youtube.com/channel/UCWYN_xw4ZJAkJlCPwywW_Lg
ED Team Chizh Posted August 8, 2004 ED Team Posted August 8, 2004 Теоретически да, практически - не знаю. В любом случае, другая цель должна находится в диаграмме направленности ГСН ракеты. Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу
FAB999 Posted August 9, 2004 Posted August 9, 2004 Андрей, а нет ли у тебя какого ни будь мануальчика про УР (я имею ввиду по системе наведения)? Будь то семейство Р27 или Р33 , а я бы тут показал друзьям товарищам (радиофизикам) они бы подсказали что нибудь! :roll: …В бою не бывает чудес… Мое видео виртуальных полетушек : https://www.youtube.com/channel/UCWYN_xw4ZJAkJlCPwywW_Lg
ED Team Chizh Posted August 9, 2004 ED Team Posted August 9, 2004 Могу порекомендовать книгу Академика Евгения Федосова, который является директором ГосНИИАС. Книга называется так: Авиация ПВО России и научно-технический прогресс: Боевые комплексы и системы вчера, сегодня, завтра / Под ред. Е.А. Федосова - М.: Дрофа, 2001. -816с. В этой книге, кроме достаточно подробного описания истории авиации ПВО СССР и современных перехватчиков МиГ-31 и Су-27, приведены также алгоритмы работы современных ракет, автоматических систем наведения и еще множества систем. Очень рекомендую. Но сразу хочу предупредить, что часть книги заточена под людей, которые "на ты" с высшей математикой, хотя есть достаточно много глав с легкоперевариваемым материалом. ;) Единственный урок, который можно извлечь из истории, состоит в том, что люди не извлекают из истории никаких уроков. (С) Джордж Бернард Шоу
FAB999 Posted August 9, 2004 Posted August 9, 2004 Спасибо! Буду искать сей труд! :) …В бою не бывает чудес… Мое видео виртуальных полетушек : https://www.youtube.com/channel/UCWYN_xw4ZJAkJlCPwywW_Lg
U235 Posted November 17, 2004 Posted November 17, 2004 Для классической ПАРЛГСН это проблематично, особенно на больших дальностях. Дело в том, что информацию о дальности до цели ракета с полуактивной головой получает по временной задержке между импульсом от РЛС носителя принятого напрямую через хвостовую антенну и его отражением, принятым пассивной РЛГСН. Если облучающий самолет находится на достаточном удалении от линии ракета-цель, то канал дальности будет сильно врать и до цели мы можем не долететь. А если забить на дальность и наводиться только по угловым координатам, как ракеты с ИКГСН, то сильно потеряем в дальности пуска, так как такие методы наведения гораздо проигрышнее энергетически.
Андрей_Андреевич Posted November 17, 2004 Posted November 17, 2004 А вот подробнее. http://www.gosniias.ru/pages/issues/issue1-r.htm Комплекс «Андреич 84» производства УзССР с ЦБВМ «Аналитик-Т», РЭБ «ПОЭТ-МА 21В», ПрНК «Jameson 23» производит поиск цели типа «Т» для взятия на АС и последующего ТО согласно ИЭ книги «К», а так же для нерегламентированных работ.
Heli Posted August 12, 2015 Posted August 12, 2015 В целях разработки новой линейки продуктов, независимой от российских поставщиков два киевских предприятия - Артем и Радионикс заключили соглашение о начале программы разработки новой ракеты Вымпел Р-27 в зенитном варианте. Украинские промышленные источники рассказали IHS Jane's, что надо выполнить две основные доработки для создания Р-27 наземного базирования. Первая добавит разгонный двигатель, чтобы дать ракете дополнительные дальность и высоту перехвата. По расчетам, эта работа проделанная Артемом, даст зенитному варианту Р-27 эффективную дальность поражения воздушных целей 55 км. Во-вторых, ракету планируется оснащать тремя новыми системами наведения: инфракрасной, активной радиолокационной и пассивной радиолокационной. В настоящее время Радионикс работает в этом направлении, а также над повышением помехоустойчивости ГСН ракеты. Применение трех способов наведения позволит снизить эффектность организованных противником помех. http://www.janes.com/article/53591/ukrainian-industry-offers-surface-launched-r-27

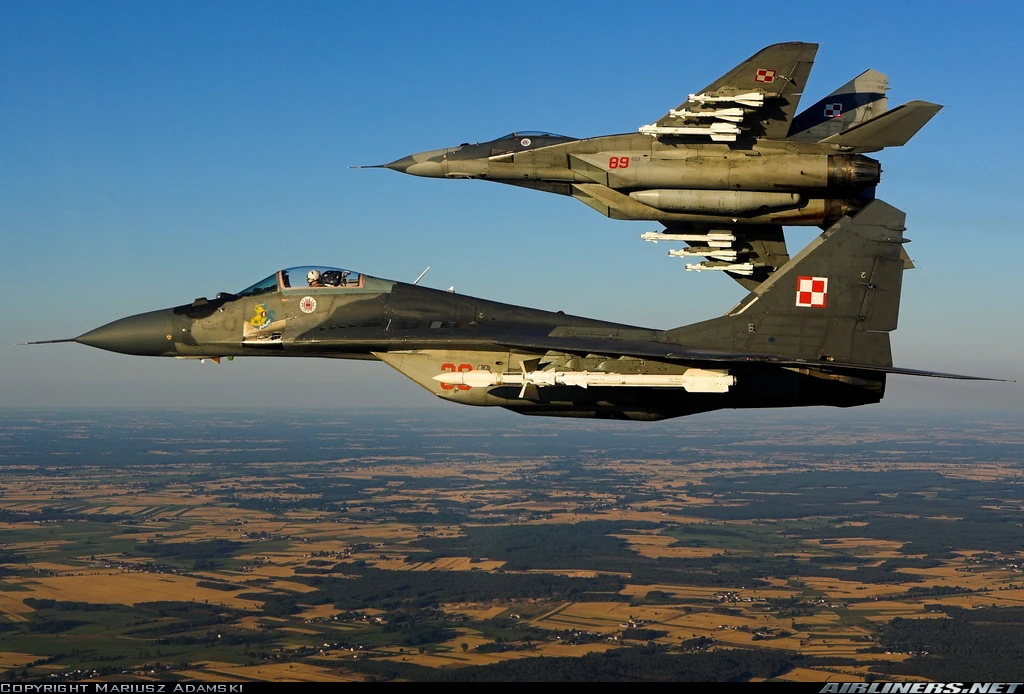

Heli Posted October 10, 2015 Posted October 10, 2015 (edited) Директорат по вооружениям Польши объявила, что он начал процедуру приобретения ракет R-27R1, используемых в качестве вооружения польских реактивных истребителей МиГ-29. Украинские производители имеют право размещать свои предложения. Процедура закупки включает 40 ракет R-27R1. Директорат отмечает, что ракеты должны принадлежать "одной серии" и должны быть изготовлены не ранее, чем за один год до первой поставки. Производитель обязан гарантировать работоспособность ракет на срок по крайней мере 96 месяцев (если ракеты находятся в заводской упаковке) и еще на 60 месяцев, после того, как оружие было извлечено из упаковки. http://alert5.com/2015/10/10/poland-to-launch-tender-for-vympel-r-27-missiles/ Edited October 10, 2015 by Heli
