ValeryK Posted August 7, 2023 Share Posted August 7, 2023 Почему на модели сетка прицела ПБП-1, когда должна быть ПАК-1, там совсем другие размеры. Link to comment Share on other sites More sharing options...
Eponsky_bot Posted August 7, 2023 Share Posted August 7, 2023 2 часа назад, ValeryK сказал: Почему на модели сетка прицела ПБП-1, когда должна быть ПАК-1, там совсем другие размеры. А не подскажите какие ? Я пытался но не смог ничего найти по прицелу ПАК-1 Gigabyte Z690 UD DDR4 /i9-12900KF /64 Gb- G.SKILL Trident DDR4 4000 МГц / Palit GeForce RTX 3070 Ti GameRock 8GB /Corsair HX1200 1200W DCS A-10C Обучающий урок "Концепция HOTAS" (RU) DCS P-51D Руководство пилота Обучающие миссии для Ми-8 (Радиооборудование) Link to comment Share on other sites More sharing options...
Eponsky_bot Posted August 7, 2023 Share Posted August 7, 2023 7 часов назад, Plexus сказал: Благодарим за столь подробный технический анализ. Сделаем более точную сетку в одном из обновлений. О! спасибо. Ждем обновление Просто начал изучать модуль и хотел себе шпаргалочку по прицелу сделать (в том числе). 1 Gigabyte Z690 UD DDR4 /i9-12900KF /64 Gb- G.SKILL Trident DDR4 4000 МГц / Palit GeForce RTX 3070 Ti GameRock 8GB /Corsair HX1200 1200W DCS A-10C Обучающий урок "Концепция HOTAS" (RU) DCS P-51D Руководство пилота Обучающие миссии для Ми-8 (Радиооборудование) Link to comment Share on other sites More sharing options...
ValeryK Posted August 8, 2023 Share Posted August 8, 2023 В 07.08.2023 в 15:50, Eponsky_bot сказал: А не подскажите какие ? Я пытался но не смог ничего найти по прицелу ПАК-1 Я давал их Han-у (в Ил-2 БЗС), собственно, после этого сетка стала правильной. Сейчас документов у себя не нахожу, так что лучше задать вопрос Wad-у - это ходячая энциклопедия. 1 Link to comment Share on other sites More sharing options...

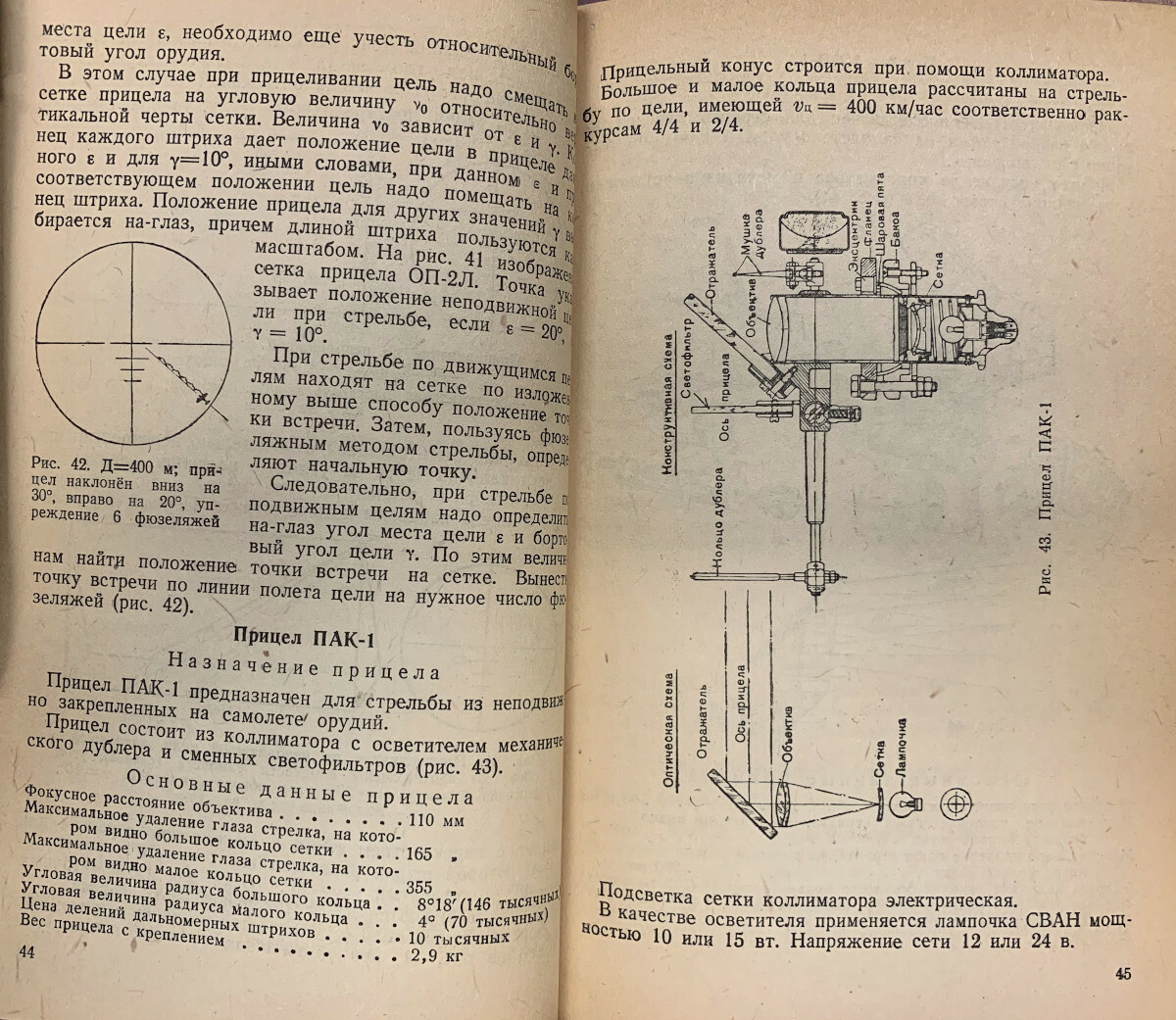

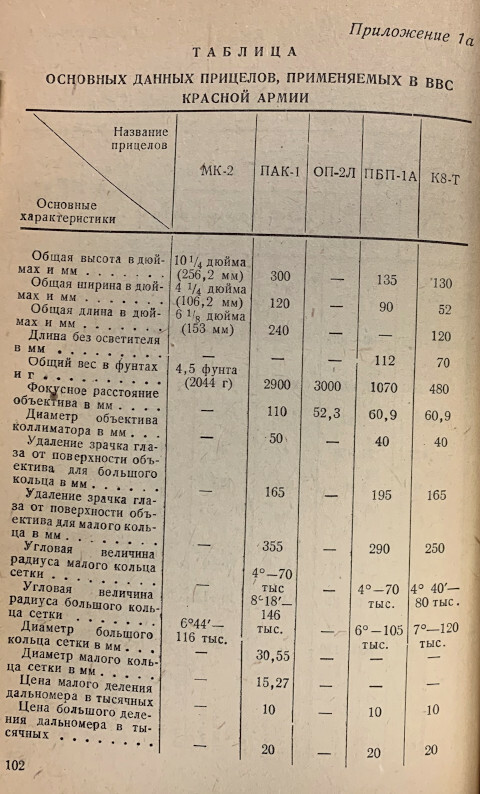

Wad Posted August 8, 2023 Share Posted August 8, 2023 Официальные документы такие. Но в них есть ошибка. 2 Link to comment Share on other sites More sharing options...
Wad Posted August 8, 2023 Share Posted August 8, 2023 Угловая величина радиуса большого кольца, конечно, не 146 тыс. а 140. Видимо, переписывали с какого-то отчета и 0 приняли за 6. Потому, что известно не только фокусное расстояние объектива ПАК-1, но и точный диаметр большого кольца сетки: 30,55 мм: 1 Link to comment Share on other sites More sharing options...
Wad Posted August 8, 2023 Share Posted August 8, 2023 (edited) Это дает возможность посчитать угловое значение радиуса большого кольца сетки. Только считать нужно не просто путем делением радиуса на фокусное расстояние, а с учетом того, что сетка у ПАК-1 сферическая: r = (30,55 / 2) / (110 - (110 - (110^2 - (30,55^2) / 4))^0,5)) * 1000 = 140,2 т. д. Кроме того в отчете по испытаниям ПАК-1 указаны точно такие же фокусное расстояние и радиус кольца сетки в мм. и радиус большого кольца в тысячных там 140. Edited August 8, 2023 by Wad 1 Link to comment Share on other sites More sharing options...
Wad Posted August 8, 2023 Share Posted August 8, 2023 (edited) Кроме того, угловое значение упреждения можно просто посчитать так, как это делали в процессе разработки прицела и посмотерть - чему оно вообще-то должно быть равно. Из отчета по испытаниям ПАК-1 известно, что его кольца были рассчитаны для следующих условий стрельбы: Скорость самолета стрелка: 360 км/ч = 100 м/сек Скорость цели: 400 км/ч = 111.11 м/сек Ракурс цели: 4/4 Дистанция до цели: 400 м. Высота полета: 2000 м. Из баллистических таблиц для пулемета ШКАС находим, что для начальной скорости "нормальной", т. е. легкой пули обр. 1908 г., равной 950 м/сек (850 м/сек - начальная скорость на земле + 100 м/сек - скорость самолета) и высоты 2000 м. время полета до цели, находящейся на дистанции 400 м. составляет 0,49 сек. Соответственно, средняя скорость пули на этой дистанции равна 400 / 0,49 = 816,33 м/сек Угловое упреждение = 111,11 / 816,32 = 0,136 рад = 136 т. д. что, с учетом точности изготовления сетки, вполне можно округлить до 140 т. д. но никак не до 146. Edited August 8, 2023 by Wad 1 Link to comment Share on other sites More sharing options...

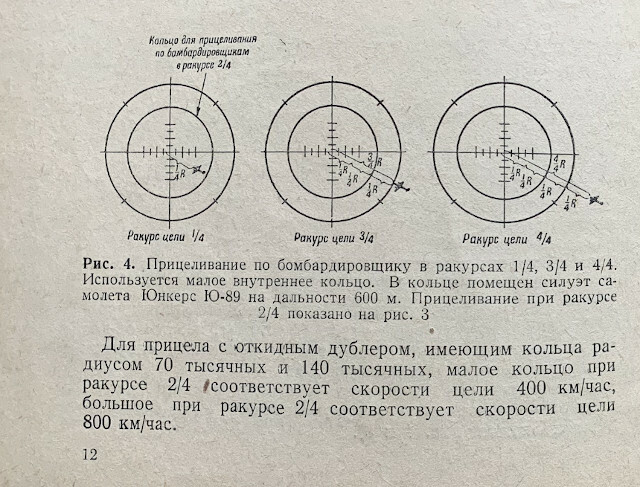

Wad Posted August 8, 2023 Share Posted August 8, 2023 Еще есть такой документ: И там для прицела "с откидным дублером" радиус внешнего кольца: 140 т. д. А "прицел с откидным дублером" был только один: ПАК. Так что 140. 1 1 Link to comment Share on other sites More sharing options...

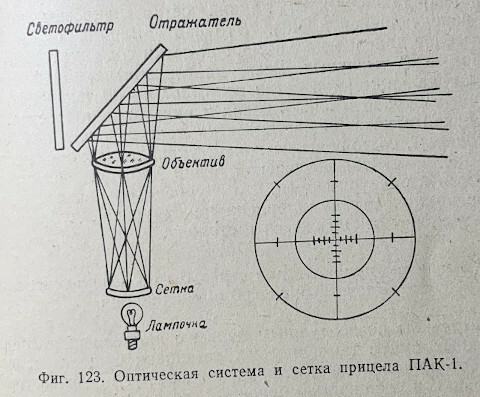

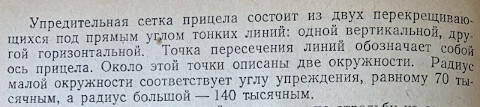

Wad Posted August 8, 2023 Share Posted August 8, 2023 Контрольный выстрел: 1 1 Link to comment Share on other sites More sharing options...

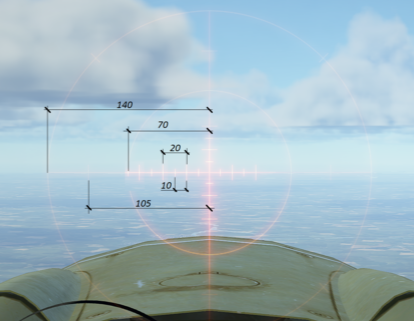

Eponsky_bot Posted August 9, 2023 Share Posted August 9, 2023 11 часов назад, Wad сказал: Контрольный выстрел: Так вот так и получилось в итоге. Просто в прицеле DCS И-16 большая окружность нарисована на месте риски что между окружностями. То есть на месте 70+35=105 тыс. А та что 140 не нарисована . Ну и шаг делений вызвал подозрение. И у меня было подозрение что вероятно оно сферическое и как следствие есть искажение. Спасибо за материал. Надо будет ознакомится Gigabyte Z690 UD DDR4 /i9-12900KF /64 Gb- G.SKILL Trident DDR4 4000 МГц / Palit GeForce RTX 3070 Ti GameRock 8GB /Corsair HX1200 1200W DCS A-10C Обучающий урок "Концепция HOTAS" (RU) DCS P-51D Руководство пилота Обучающие миссии для Ми-8 (Радиооборудование) Link to comment Share on other sites More sharing options...
Eponsky_bot Posted August 9, 2023 Share Posted August 9, 2023 15 часов назад, Wad сказал: Угловая величина радиуса большого кольца, конечно, не 146 тыс. а 140. Видимо, переписывали с какого-то отчета и 0 приняли за 6. Потому, что известно не только фокусное расстояние объектива ПАК-1, но и точный диаметр большого кольца сетки: 30,55 мм: Вот ровно такие значения у меня и получились. Хотя я на самом деле чисто графический по пропорции определял эти размеры. Из условия что малое кольцо 70 , а шаг делений 10 тыс. Все остальные величины вычисление по рисунку. Но мне на самом деле главное даже не вид сетки и ее соответствие оригиналу , а что бы с ней можно было работать и реально определять дальность используя стандартную методику проведенную на моих картинках выше . То есть ,зная размер базы цели и параметры сетки - я мог определять дистанцию до нее. Вск остальное не столь важно. Но конечно аутентичность - наше все Gigabyte Z690 UD DDR4 /i9-12900KF /64 Gb- G.SKILL Trident DDR4 4000 МГц / Palit GeForce RTX 3070 Ti GameRock 8GB /Corsair HX1200 1200W DCS A-10C Обучающий урок "Концепция HOTAS" (RU) DCS P-51D Руководство пилота Обучающие миссии для Ми-8 (Радиооборудование) Link to comment Share on other sites More sharing options...
Wad Posted August 9, 2023 Share Posted August 9, 2023 (edited) Угловые размеры сетки определяются очень просто - устанавливаются два предмета на расстоянии 100 метров друг от друга и 1000 от самолета - это 100 т. д. По этому масштабу и высчитываются все величины. В свое время я эту сетку в БЗС измерил и лично у меня получилось так: Edited August 9, 2023 by Wad Link to comment Share on other sites More sharing options...
Wad Posted August 9, 2023 Share Posted August 9, 2023 28 minutes ago, Eponsky_bot said: Но мне на самом деле главное даже не вид сетки и ее соответствие оригиналу , а что бы с ней можно было работать и реально определять дальность используя стандартную методику проведенную на моих картинках выше . То есть ,зная размер базы цели и параметры сетки - я мог определять дистанцию до нее. Вск остальное не столь важно. Но конечно аутентичность - наше все Вообще-то в реальном мире все с точностью до наоборот - размеры колец для стрельбы очень важны, а вот дистанция до цели - не очень. Зачем определять до нее дистанцию? Link to comment Share on other sites More sharing options...
Eponsky_bot Posted August 9, 2023 Share Posted August 9, 2023 6 минут назад, Wad сказал: Вообще-то в реальном мире все с точностью до наоборот - размеры колец для стрельбы очень важны, а вот дистанция до цели - не очень. Зачем определять до нее дистанцию? Ну чтобы понять какое примерно брать упреждение и вообще стоит ли открывать огонь. Например на P-51 вообще одно кольцо и точка. И честно говоря я был несколько удивлен когда в ваших выкладках увидел что кольца нужны именно для стрельбы по ним. Этого я не знал. И мне кажется мало кто их использует на практике (в виртуальной среде ). Как впрочем и все остальные данные по сетке прицела. Но лично для себя до сегодняшнего дня я рассматривал применение сетки в первую очередь для определения дальности. Однако все оказалось еще более интереснее Gigabyte Z690 UD DDR4 /i9-12900KF /64 Gb- G.SKILL Trident DDR4 4000 МГц / Palit GeForce RTX 3070 Ti GameRock 8GB /Corsair HX1200 1200W DCS A-10C Обучающий урок "Концепция HOTAS" (RU) DCS P-51D Руководство пилота Обучающие миссии для Ми-8 (Радиооборудование) Link to comment Share on other sites More sharing options...
Eponsky_bot Posted August 9, 2023 Share Posted August 9, 2023 24 минуты назад, Wad сказал: Угловые размеры сетки определяются очень просто - устанавливаются два предмета на расстоянии 100 метров друг от друга и 1000 от самолета - это 100 т. д. По этому масштабу и высчитываются все величины. В свое время я эту сетку в БЗС измерил и лично у меня получилось так: Во! Надо проверить этим методом. Я то изначально задался известным значение в 70 тыс. И еще мне было странным когда в руководстве к И-16 DCS я прочитал что шаг деления малых рисок - 8 тыс. Я тогда подумал, а почему не 10? Удобнее же... Gigabyte Z690 UD DDR4 /i9-12900KF /64 Gb- G.SKILL Trident DDR4 4000 МГц / Palit GeForce RTX 3070 Ti GameRock 8GB /Corsair HX1200 1200W DCS A-10C Обучающий урок "Концепция HOTAS" (RU) DCS P-51D Руководство пилота Обучающие миссии для Ми-8 (Радиооборудование) Link to comment Share on other sites More sharing options...

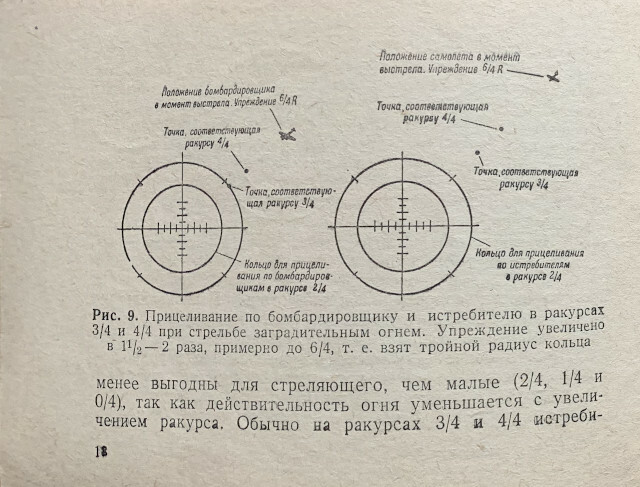

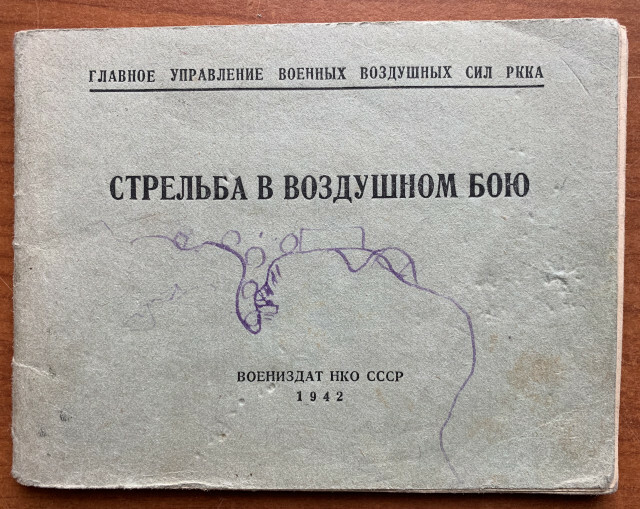

Wad Posted August 9, 2023 Share Posted August 9, 2023 Ага. Ну и как понять какая там дальность и какое по этой дальности брать упреждение, скажем, в такой типовой ситуации (иллюстрация из справочника "Стрельба в воздушном бою, 1942 г." показанного выше)? Link to comment Share on other sites More sharing options...
Eponsky_bot Posted August 9, 2023 Share Posted August 9, 2023 2 минуты назад, Wad сказал: Ага. Ну и как понять какая там дальность и какое по этой дальности брать упреждение, скажем, в такой типовой ситуации (иллюстрация из справочника "Стрельба в воздушном бою, 1942 г." показанного выше)? Ну в такой ситуации как на картинке из справочника я не знаю. Тут только на опыте ( для меня по крайней мере). Но вот если у меня есть возможность зайти на 6 , и зная дистанцию сведения ( в нашем случае 400 м) я могу понять сколько цель должна занимать в моем прицеле пространством чтобы понимать что она находится на удалении не более 400 м и следовательно стрельба будет более менее эффективна. Хотя конечно в 99, 9% случаем все делает на глаз. Но в качестве некой тренировки все таки научиться использовать сетку было бы нелишним (да и просто интересно) Gigabyte Z690 UD DDR4 /i9-12900KF /64 Gb- G.SKILL Trident DDR4 4000 МГц / Palit GeForce RTX 3070 Ti GameRock 8GB /Corsair HX1200 1200W DCS A-10C Обучающий урок "Концепция HOTAS" (RU) DCS P-51D Руководство пилота Обучающие миссии для Ми-8 (Радиооборудование) Link to comment Share on other sites More sharing options...
Wad Posted August 9, 2023 Share Posted August 9, 2023 2 hours ago, Eponsky_bot said: И честно говоря я был несколько удивлен когда в ваших выкладках увидел что кольца нужны именно для стрельбы по ним. Этого я не знал. И мне кажется мало кто их использует на практике (в виртуальной среде ). Как впрочем и все остальные данные по сетке прицела. Но лично для себя до сегодняшнего дня я рассматривал применение сетки в первую очередь для определения дальности. Однако все оказалось еще более интереснее Вот, например, даже "обучающее" видео есть и предполагается, что использование в виртуальной среде будет. Правда автор и теорию объясняет неправильно и применение демонстрирует неверно, так что это, скорее, хороший пример разрушающего воздействия интернет-технологий на человечество Тем не менее, стрельба ведется по кольцам: Link to comment Share on other sites More sharing options...
Eponsky_bot Posted August 9, 2023 Share Posted August 9, 2023 ммм .. Спасибо! Гляну Gigabyte Z690 UD DDR4 /i9-12900KF /64 Gb- G.SKILL Trident DDR4 4000 МГц / Palit GeForce RTX 3070 Ti GameRock 8GB /Corsair HX1200 1200W DCS A-10C Обучающий урок "Концепция HOTAS" (RU) DCS P-51D Руководство пилота Обучающие миссии для Ми-8 (Радиооборудование) Link to comment Share on other sites More sharing options...
Wad Posted August 9, 2023 Share Posted August 9, 2023 В виртуальной среде все, понятное дело, действуют как бог на душу положит, но в реальном мире существует два основных принципа стрельбы с упреждением - "по кольцам" и "по фюзеляжам". Для стрельбы "по кольцам" дальность до цели не имеет никакого значения, если только она не превышает предельную дальность прямого выстрела (метров 600-800) в чем ошибиться трудно. Кольцо представляет собой масштабную линейку для опредления упреждения. Оно как бы очерчивает в воздухе упреждение, рассчитанное для самолета-цели, летящей с некоторой наиболее вероятной скоростью, стрелок ее должен знать - это основная характеристика прицела. Соответственно, если скорость цели на глаз выше (например, она пикирует) - стрелок мысленно увеличивает диаметр этого кольца, если предполагается, что скорость меньше расчетной (цель кабрирует) - уменьшает. То же, если цель летит не перпендикулярно курсу стрелка, а под каким-то другим углом. Для этого определяется на глаз ракурс цели (видимое сокращение длины фюзеляжа от полного размера, для упрощения используется всего пять значения: 0/4, 1/4, 2/4, 3/4 и 4/4) и кольцо мысленно уменьшается пропорционально ракурсу. "Фюзеляжный" метод, которым интуитивно и пользуются в основном все вирпилы, представляет собой полную противоположность метода "по кольцам". Для стрельбы по этому методу нужно точно знать дистанцию до цели. Кольца в прицеле не нужны вообще. Скорость предполагается "какая-то средняя" для каждого из основных типов - "истребитель", "легкий бомбардировщик", "тяжелый бомбардировщик". В зависимости от типа цели, прицел выносится на заранее посчитанное количество фюзеляжей умноженное на дальность до цели в сотнях метров, т. е. в качестве "масштабной линейки" используется видимая длина фюзеляжа цели, что позволяет не думать о ракурсе. Например, в СССР число фюзеляжей на каждую сотню метров было следующее: "истребитель" - 2,5; "легкий бомбардировщик" - 1; "тяжелый бомбардировщик" - 3/4. В свое время в СССР были проведены исследования - какой метод обеспечивает большую вероятность поражения цели? И выяснилось, что на близких дистанциях предпочтительнее "фюзеляжный" метод, а на дальних - "по кольцам". Это, в общем-то очевидно - на дистанции 100-200 метров некогда на кольца смотреть, проще вынести прицел перед носом у цели на определенное расстояние, так все вирпилы и делают, установив для себя эти расстояния "после 1000 часов налета", а вообще-то можно было и с самого начала в книжке прочитать. А на дистанции метров 400 выносить прицел на десять фюзеляжей чрезвычайно неудобно - проще по кольцам ориентироваться. Link to comment Share on other sites More sharing options...
Wad Posted August 9, 2023 Share Posted August 9, 2023 2 hours ago, Eponsky_bot said: Но вот если у меня есть возможность зайти на 6 , и зная дистанцию сведения ( в нашем случае 400 м) я могу понять сколько цель должна занимать в моем прицеле пространством чтобы понимать что она находится на удалении не более 400 м и следовательно стрельба будет более менее эффективна. Вот мне прям-таки чрезвычайно интересно - значит, все то, что я писал про пристрелку в этой ветке выше - было совершенно напрасно? Link to comment Share on other sites More sharing options...
Eponsky_bot Posted August 9, 2023 Share Posted August 9, 2023 1 час назад, Wad сказал: Вот мне прям-таки чрезвычайно интересно - значит, все то, что я писал про пристрелку в этой ветке выше - было совершенно напрасно? Ну напрасно то точно ничего не было. Каждый подчерпнул ( и/или подчерпнет в будущем) для себя информацию в той степени и объеме в которой вообще погружен в процесс. Исходя из имеющийся на данный момент знаний по тематике. Большинству из нас тут самоучки. Ни имеющие никакого отношения ни к авиации ни к военному делу. Gigabyte Z690 UD DDR4 /i9-12900KF /64 Gb- G.SKILL Trident DDR4 4000 МГц / Palit GeForce RTX 3070 Ti GameRock 8GB /Corsair HX1200 1200W DCS A-10C Обучающий урок "Концепция HOTAS" (RU) DCS P-51D Руководство пилота Обучающие миссии для Ми-8 (Радиооборудование) Link to comment Share on other sites More sharing options...
