Stecker für Kabelverlägerung Cougar/ Warthog

[Trigger]

Moin zusammen,

ich suche die abgebildeten Stecker, 5-polig, für eine geplante Verlängerung des Stick. Scheinbar in der 5-Pin Version hier nicht erhältlich, oder nur die female Variante. Suche aber male u. female.

Im Voraus für eure Hilfe dankend.

[MAD-MM]

Hatte in meinem auch den 5 Poligen verbaut, konnte aber auch keine Stecker Female/Male mit Kabel dazwischen finden.





Male Female Stecker gibts online bei Reichelt Elektronik, musste aber mein Kabel aber auch selber Löten.

Im Internet sind die Steckerbelegungen für den Warthog erhältlich.

Viele Leute haben deshalb die 6 Poligen PS2 Stecker mit der Zange vergewaltig, das Sie später passen, war aber nicht meins geht aber auch..

[Sperrfeuer]

Bestellt beim blauen C:





Miniatur-DIN-Rundsteckverbinder Buchse, gerade Polzahl: 5 Schwarz BKL Electronic 0204011



Miniatur-DIN-Rundsteckverbinder Stecker, gerade Polzahl: 5 Schwarz BKL Electronic 0204003



Audiokabel 5 x 0.10 mm² Schwarz BKL Electronic 1106008/5





ist DIN und passt 1:1 in den TM WH...Pinbelegung ist 1 an 1, 2 an 2, 3 an 3 usw.

[Trigger]

Danke für die Tipps:thumbup:.



Selber löten nicht so das Problem. @Sperrfeuer: bestellt:). Nur noch die passende Länge ausprobieren. 5m Kabel für den Versuch dürften reichen...:D

[caponi]

Muss ! das eigentlich das teure Audiokabel sein ??



Ich meine 13 Euro für 30 cm .... :music_whistling:



Frage mich, ob ich mir auch noch ein neues Kabel löte, aber ...

[EagleEye]

Viele Leute haben deshalb die 6 Poligen PS2 Stecker mit der Zange vergewaltig, das Sie später passen, war aber nicht meins geht aber auch..

Das habe ich tatsächlich vor Kurzem erst gemacht, da ich leicht an ein PS/2-Kabel gekommen bin und mein selbst gelötetes Kabel mit den richtigen Steckern nicht gefunzt hat. Ich persönlich finde das Anpassen der PS/2-Stecker wesentlich einfacher.:)

[Sperrfeuer]

@Caponi:

Du kannst auch 5 einzelne Litzen...völlig wurscht.

Innerhalb des Rohrs sind die eh keiner mechanischen Belastung ausgesetzt.

Von selbstgedremelten 6er Steckern würde ich absehen.

Die Anschlüsse liegen nicht in der gleichen "Flucht".

Edited May 8, 2019 by Sperrfeuer

[Trigger]

@caponi: Das passende Kabel hat bei erwähntem "blauen C" 12,91€ gekostet. Für 5m Rolle!

Denke, da kann man div. Röhrchen verkabeln. Das Rohr stammt vom Baumarkt und zwei passende Buchsen (1x Innengewinde, 1x Außengewinde) mit Madenschrauben Klemmung für's Rohr hat mir ein Bekannter für' n paar Pils gedreht. So kann ich für jeden Flieger die passende Länge einsetzen- wenn mir denn danach gelüstet:music_whistling:

[Trigger]

Nachtrag @Sperrfeuer:



Das von dir erwähnte Kabel erscheint mir für die angestrebte Umrüstung/ Verlängerung ungeeignet da die einzelnen Litzen nicht isoliert sind. Caponi hat Recht. Das erheblich teurere PS2 Kabel ist das richtige.



Sorry caponi, hatte zum Zeitpunkt meines Kommentars die Packung noch nicht geöffnet:(.

[caponi]

Sorry ? wofür ... ?



ich gebe doch nicht 13,00 Euro für ein 5 poliges Kabel aus ... :music_whistling:

da würde ich eher 5 einzelne Kabel verlöten ...

Vor allen Dingen, da man das in der Verlängerung sowieso nicht sieht ...



Ich habe zurzeit auch nur ein "manipuliertes" gekürztes PS2-Kabel ...

ich werde es erst mal so lange nutzen bis es hin ist ....

[Sperrfeuer]

Hä? Ich hab genau dieses Kabel gekauft und mittlerweile bei zwei Extensions verlötet. Bei mir sind die 5 Einzeladern in verschiedenen Farben isoliert.

Bei dir nicht?

Oder beziehst du dich auf das Bildchen auf der Webseite?

[Sofapiloz]

Muss die Masse an der Hülle des Steckers auch verbunden werden?



Dann wären es ja eigentlich 6 Adern?

[Ganesh]

Würde ich machen, der WH-Grip hat definitiv einen Masseanschluss, der gleich nach der Buchse mit nem Kabelschuh auf´s blanke Metall verschraubt wird.

Hornet-Grip vermutlich auch, aber den hab ich noch nicht geöffnet, ist ja ganz neu vom Christkind gebracht worden :D

Edited January 3, 2020 by Ganesh

[Sofapiloz]

Und geschehen. Danke für die Hilfe, ganz neues Fluggefühl!

[Campino]

Bestellt beim blauen C:





Miniatur-DIN-Rundsteckverbinder Buchse, gerade Polzahl: 5 Schwarz BKL Electronic 0204011



Miniatur-DIN-Rundsteckverbinder Stecker, gerade Polzahl: 5 Schwarz BKL Electronic 0204003



Audiokabel 5 x 0.10 mm² Schwarz BKL Electronic 1106008/5





ist DIN und passt 1:1 in den TM WH...Pinbelegung ist 1 an 1, 2 an 2, 3 an 3 usw.

Ich greife das noch mal auf, dass Kabel, ist das farblich unterschiedlich. Man kann es bei "C" so nicht erkennen.

[Sperrfeuer]

Ich definiere den Satz mal als Frage.

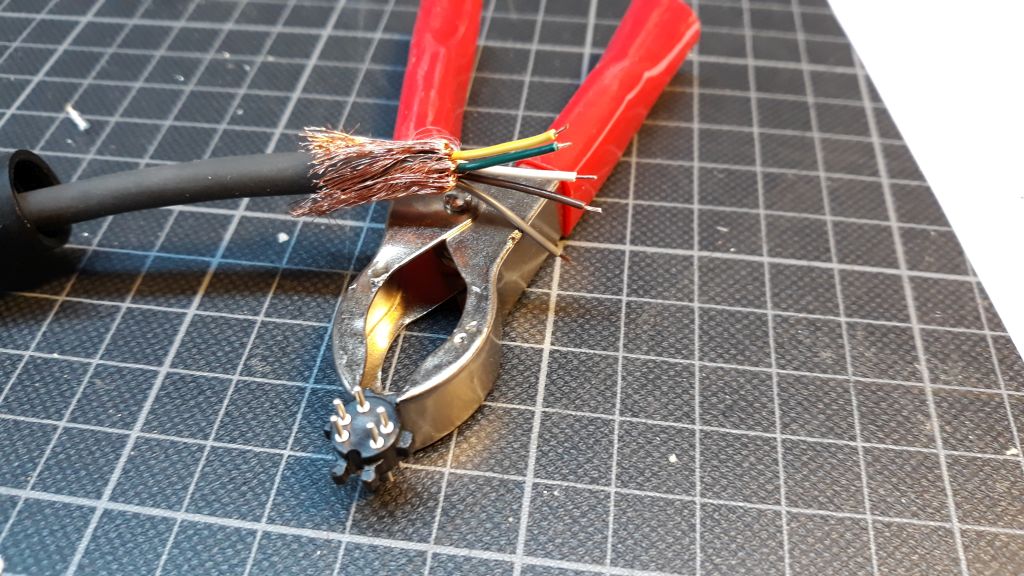

Ja, das von mir beschriebene Kabel ist 5-adrig + Masse (Kupfergewebe aussen). Wie auf dem Foto zu erkennen: weiss, gelb, grün, braun, schwarz + Kupfergewebe

[Campino]

Ich definiere den Satz mal als Frage.

Ja, das von mir beschriebene Kabel ist 5-adrig + Masse (Kupfergewebe aussen). Wie auf dem Foto zu erkennen: weiss, gelb, grün, braun, schwarz + Kupfergewebe

Ja, war als Frage gemeint, Sorry. Aber auf dem Bild ist es halt nicht zu erkennen. Danke für die Antwort.
