Зверь Posted December 3, 2011 Share Posted December 3, 2011 Спасибо за информацию, а я и не в курсе. Вот ведь как бывает, а живём в одном городе. Обитает на форуме бухого. Кстати, у него ещё одна кабина стоит в гараже. Что там из арматуры не знаю, затянута крепко в чехол. С бывшего тренажера. И точно без дела [sIGPIC][/sIGPIC] Link to comment Share on other sites More sharing options...
ProfessorRider Posted December 3, 2011 Share Posted December 3, 2011 (edited) Спасибо, пытаюсь обойтись без подшипников. Валы сталь, каркас сталь или гетинакс, шестерни тоже наверно пока стальные. Готовлю чертежи вот и нтересует посадка шестерней на валы и зазор отверстий для валов в каркасе. Валы диаметром 3мм. Я понял, что без подшипников, поэтому допуски примерно такие (зависит от качества обработки - чем точнее сделают - тем меньше допуск (вплоть до0,005мм)),а для НАШИХ токарей примерно +/-1мм:music_whistling::) (Хотя у некоторые харьковчане дверные петли из танковой брони фрезеруют сточностью до0,001мм,я знаю:):thumbup:) P.S. Под словом "подшипник" я имел в виду диаметр отверстия Edited December 3, 2011 by ProfessorRider Link to comment Share on other sites More sharing options...
ProfessorRider Posted December 3, 2011 Share Posted December 3, 2011 А вообще лучше поэкспериментировать- взять пластину "сталь или гетинакс" и насверлить отверстий с шагом в 0,01мм Link to comment Share on other sites More sharing options...
моделистvv Posted December 5, 2011 Share Posted December 5, 2011 А вообще лучше поэкспериментировать- взять пластину "сталь или гетинакс" и насверлить отверстий с шагом в 0,01мм Я тоже так думал, вот только дома я с такой точностью уж точно не совладаю. Хочу попробовать лазерную резку чёрного металла толщиной 2мм, вроде точность 0.01мм, дело немного затратное) вот и хотел переспросить. Если кто сталкивался с подобной технологией поделитесь опытом. Link to comment Share on other sites More sharing options...
ProfessorRider Posted December 6, 2011 Share Posted December 6, 2011 Я думаю, тебе такой точности "с головой..." на крайний случай есть консистентная смазка - она люфты в зазорах уменьшает, а для плотной посадки есть различные клеи и фиксаторы (нагрузки ведь практически нет) Link to comment Share on other sites More sharing options...
моделистvv Posted December 6, 2011 Share Posted December 6, 2011 Да мне такой точности действительно с головой, просто думал может есть какие нюансы, особенности при таком техпроцессе. Ну вобщем отпишусь по результатам. Link to comment Share on other sites More sharing options...
ProfessorRider Posted December 6, 2011 Share Posted December 6, 2011 Кстати вот: http://forums.eagle.ru/showthread.php?t=27270&page=109 , правда здесь по Ка-50 (я сам ним "страдаю"), но может пригодиться Link to comment Share on other sites More sharing options...
моделистvv Posted December 7, 2011 Share Posted December 7, 2011 Кстати вот: http://forums.eagle.ru/showthread.php?t=27270&page=109 , правда здесь по Ка-50 (я сам ним "страдаю"), но может пригодиться А не знаете где такие как на этой странице http://forums.eagle.ru/showthread.php?t=27270&page=113 наборы шестерней приобрести можно? Уж очень помогло бы) Link to comment Share on other sites More sharing options...
ProfessorRider Posted December 15, 2011 Share Posted December 15, 2011 Какое необходимо межосевое расстояние и передаточное число? Может чем помогу, по мере возможности. Link to comment Share on other sites More sharing options...
моделистvv Posted December 17, 2011 Share Posted December 17, 2011 Вобщем то это запасной вариант. Просто при наличии доступнх готовых шестерней всё было бы намного проще. В готовых сейчас чертежах топливомера использованы передаточные числа 1:1,5, 1:2, 1:3, при модуле 1, но в принципе чертежи можно подогнать под нужные межосевые расстояния. Единственное что шестерни и колёса нужны с модулем зуба 1 или меньше, а то в габариты прибора не вписаться. Изготовление из металла оказалось дороговато, сейчас пробую из акрила, в принципе если получится, то все вопросы отпадут сами собой, но опять же если. Жду результата. Link to comment Share on other sites More sharing options...
моделистvv Posted January 14, 2012 Share Posted January 14, 2012 Решил выложить с целью поддержания интереса) 1 Link to comment Share on other sites More sharing options...
ProfessorRider Posted January 15, 2012 Share Posted January 15, 2012 :thumbup: Link to comment Share on other sites More sharing options...
kreml Posted January 15, 2012 Author Share Posted January 15, 2012 через недельку и видео будет:smilewink: НЕТ ВОБЛЕ! Link to comment Share on other sites More sharing options...
Gorr Posted January 17, 2012 Share Posted January 17, 2012 Восхищен!!! Link to comment Share on other sites More sharing options...
AltaRa Posted January 23, 2012 Share Posted January 23, 2012 А не знаете где такие как на этой странице http://forums.eagle.ru/showthread.php?t=27270&page=113 наборы шестерней приобрести можно? Уж очень помогло бы) Доброй ночи! шестерни еще нужны? ) Link to comment Share on other sites More sharing options...
моделистvv Posted January 24, 2012 Share Posted January 24, 2012 Доброй ночи! шестерни еще нужны? ) Ну вобщем то уже топливомер готов, но нет пределу совершенству, если есть какая то инфа или предложения рассмотрим) Link to comment Share on other sites More sharing options...

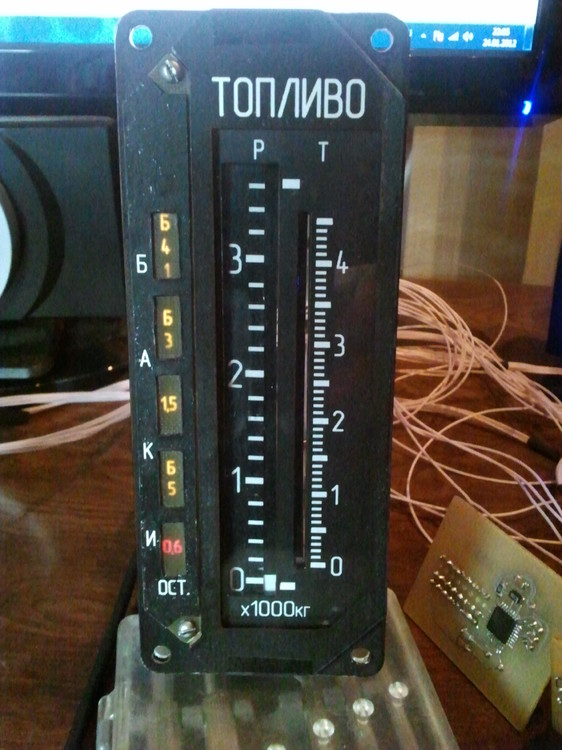

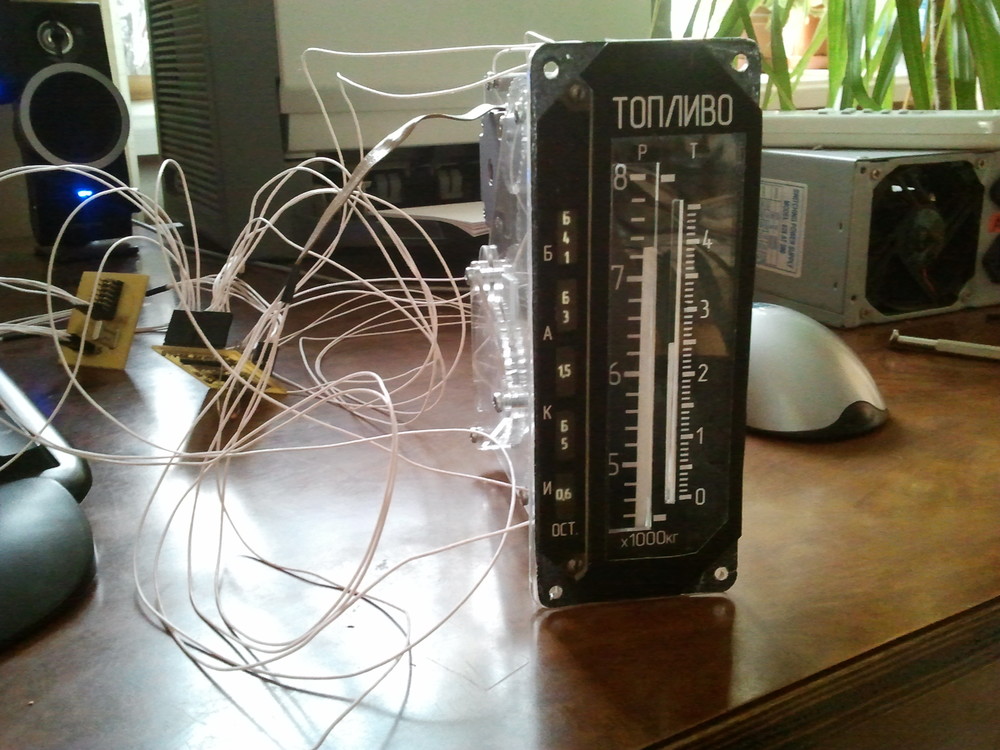

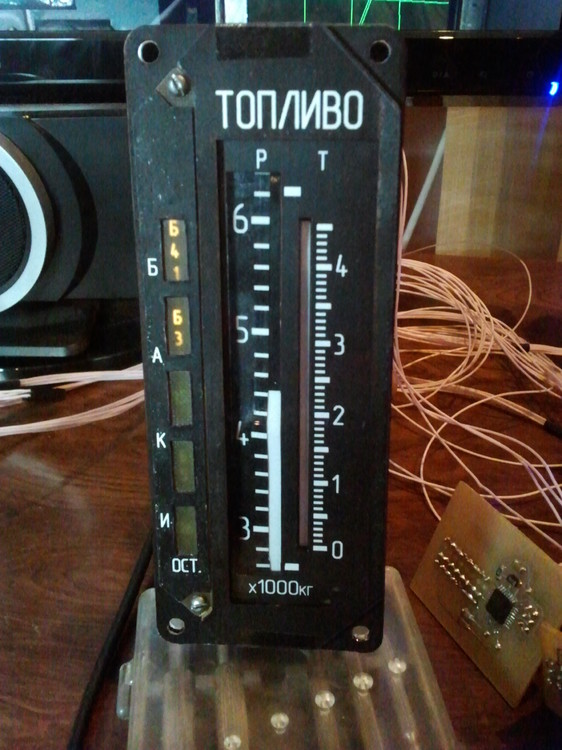

моделистvv Posted January 24, 2012 Share Posted January 24, 2012 (edited) Вот результаты нашей совместной деятельности. Хотелось бы только пояснить: алгоритм работы прибора соответствует СУ27 поздних серий, а не игровому, т.к. в игре данный прибор реализован немного далеко от реальности. Ппрошу не пинать за качество видео снято на телефон, для съёмки использован трек с полной заправкой с началом в воздухе (чтоб лишних вопросов не было:)), для ускорения процесса использовался слив топлива. Так же реальному масштабу не соответствует шкала расходомера, закралась ошибочка при проектировании (будет исправлена в следующих экземлярах) ну и она же будет продлена до 9400кг, в соответствии с реальностью. Edited January 24, 2012 by моделистvv Link to comment Share on other sites More sharing options...
ProfessorRider Posted January 24, 2012 Share Posted January 24, 2012 Класс! МОЛОДЦЫ!!! :thumbup::thumbup::thumbup: Link to comment Share on other sites More sharing options...
kreml Posted January 25, 2012 Author Share Posted January 25, 2012 Название темы себя уже давно изжило, прошу модераторов, если возможно, переименовать в "Создание приборов для ЛО/ДКС" както так)) НЕТ ВОБЛЕ! Link to comment Share on other sites More sharing options...
AltaRa Posted January 25, 2012 Share Posted January 25, 2012 Слов нет! Просто красотища! Link to comment Share on other sites More sharing options...
моделистvv Posted January 26, 2012 Share Posted January 26, 2012 Название темы себя уже давно изжило, прошу модераторов, если возможно, переименовать в "Создание приборов для ЛО/ДКС" както так)) Поддерживаю! Новые темы плодить не хочется, а название данной уже давно не отражает обсуждаемые вопросы. Ну а работы ещё уйма)) Link to comment Share on other sites More sharing options...
моделистvv Posted January 28, 2012 Share Posted January 28, 2012 Вопрос, так сказать в студию: есть ли у кого идеи, что из относительно простых устройств можно применить для привода бленкеров. Электромагнитные реле небольших размеров имеют малый ход якоря, ну не шаговик же ставить или серву? Хочется сделать ближе к реальности, чтоб двигались. Может солиноид какой, или кто знает где купить миниатюрные движки постоянного тока? Сам привод я уж прикручу Link to comment Share on other sites More sharing options...
ProfessorRider Posted January 28, 2012 Share Posted January 28, 2012 , или кто знает где купить миниатюрные движки постоянного тока? Сам привод я уж прикручу двигатель вибратора мобильных телефонов:) Link to comment Share on other sites More sharing options...
моделистvv Posted January 29, 2012 Share Posted January 29, 2012 двигатель вибратора мобильных телефонов:) Вариант конечно, только где их набраться)) Ну в общем по поводу реле я погарячился, провёл эксперимент - вроде бы получается)) Но если у кого какие идеи появятся пишите, может более подходящие варианты есть. Link to comment Share on other sites More sharing options...
Gorr Posted January 29, 2012 Share Posted January 29, 2012 Попробую нарисовать привод бленкера на небольшом электромагните! Link to comment Share on other sites More sharing options...
