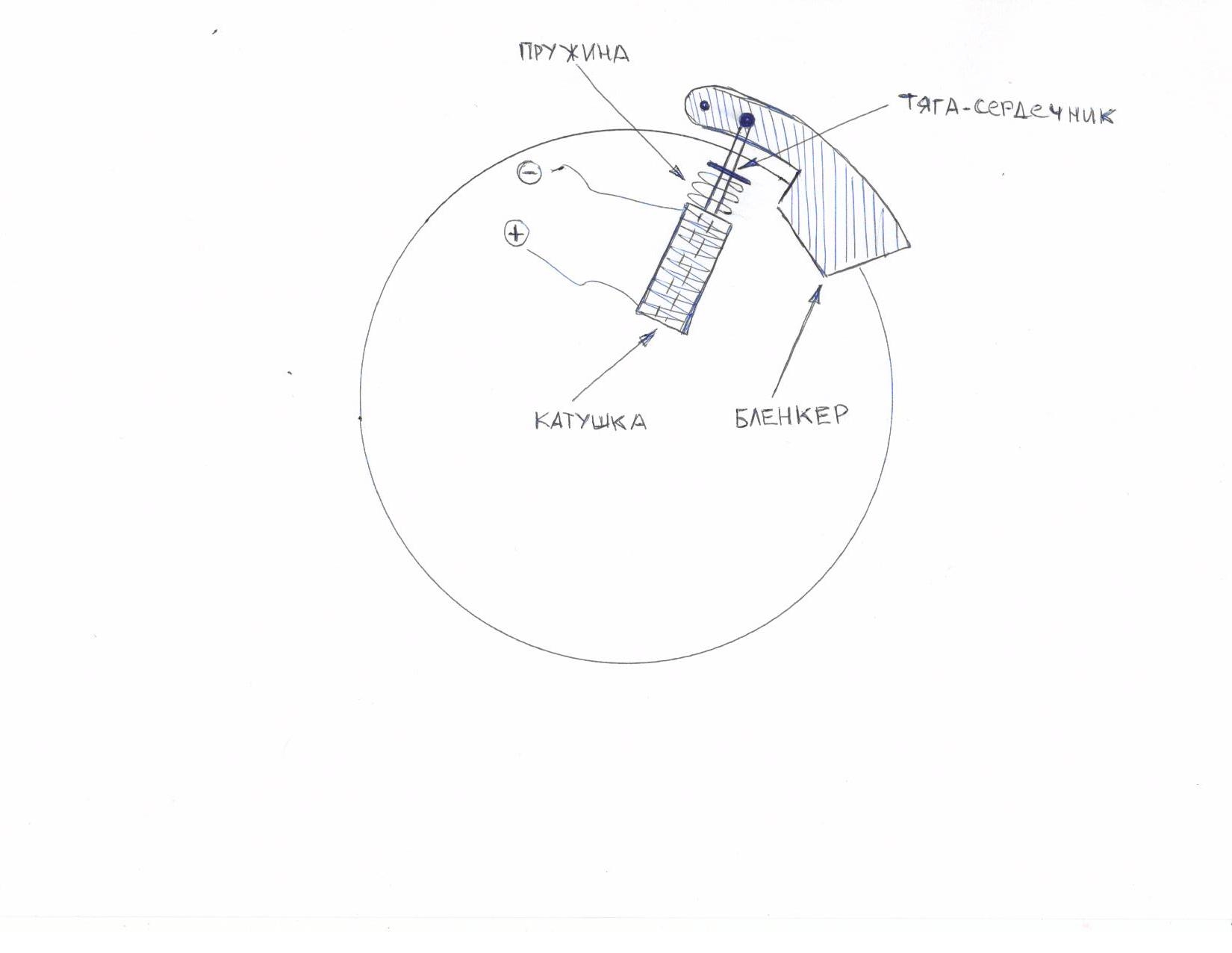

Gorr Posted January 30, 2012 Share Posted January 30, 2012 Вот так можно реализовать бленкер! Минималные габариты. Из рисунка думаю все понятно. Небольшая катушка-соленоид и сердечник-тяга. Соответственно сердечник может быть подпружинен, как в одну так и в другую сторону. Link to comment Share on other sites More sharing options...
Vladmode Posted January 30, 2012 Share Posted January 30, 2012 Так они в реальных приборах и реализуются .Только соленоид может иметь немного другую конструкцию , а принип тот же . Link to comment Share on other sites More sharing options...
Gorr Posted January 30, 2012 Share Posted January 30, 2012 Так они в реальных приборах и реализуются .Только соленоид может иметь немного другую конструкцию , а принип тот же . К сожалению никогда не видел конструктивов авиаприборов! :( Если есть какие фото или данные приводов беленкеров, поделитесь. Всем будет интересно. P.S. В данный момент по почте идет несколько настоящих приборов для кокпита Су-27, а именно: вариометр ДА-200 тахометр ИТЭ-2 указатель температуры газов УТ-7А высотомер барометрический ВД-20 указатель углов атаки и перегрузки УАП4-1 Все приборы планирую разобрать и детализировать для изготовления имитаторов! В особенности хочется помочь создателям уникальных контроллеров моделистvv и kreml. Первое, что интересует в вышеперечисленных приборах, это шестеренчатый редуктор высотомера ВД-20 (думается, что шестерни можно воспроизвести/копировать). Редуктор там на самом деле не сложный, но его одноостность предполагает шестерни с разным модулем зуба, в этом вся его хитрость. Попытки подобрать шестерни из того, что имеется в продаже, а именно шестерни от рулевых машинок, к успеху не привели. Там передаточные числа "от фонаря", а необходимо 1:20. Link to comment Share on other sites More sharing options...
Vladmode Posted January 30, 2012 Share Posted January 30, 2012 К сожалению , конструкция настоящих приборов такова , что их оживление может идти по двум путям : 1 - Оживление по родной схеме (с минимальными переделками , кроме манометрических - там нужно однозначно всё внутри выбрасывать) , либо 2- так как делают киевляне (Bird) - Максимальная внешняя копийность - внутри всё своё. Первый вариант для тех , кто не настроен на массовое производство , но уделяет большое внимание натуральности . Последний вариант подходит для серийного производства , но внешнее сходство зависит от Ваших умений и возможностей . Я пошёл первым путём . Link to comment Share on other sites More sharing options...
Vladmode Posted January 30, 2012 Share Posted January 30, 2012 (edited) ДА-200 вообще конструкция внутри сложная - надо переделывать всё . Мне немного повезло - попался ДА-200И с тренажера . Внешне такой же - внутри 3 сельсина . Впринципе оживление его не должно представлять сложностей - посмотрим . По конструкции бленкеров - к сожалению конкретных фоток нет , так как в основном конструктивно бленкера собраны на миниатюрных соленоидах , собраных сразу за шкалой , и иногда подход к ним ооочень непрост . Да и разбирать смысла нет - нашел два провода снаружи , подключил и работает . Edited January 30, 2012 by Vladmode Link to comment Share on other sites More sharing options...
Gorr Posted January 30, 2012 Share Posted January 30, 2012 К сожалению , конструкция настоящих приборов такова , что их оживление может идти по двум путям : 1 - Оживление по родной схеме (с минимальными переделками , кроме манометрических - там нужно однозначно всё внутри выбрасывать) , либо 2- так как делают киевляне (Bird) - Максимальная внешняя копийность - внутри всё своё. Первый вариант для тех , кто не настроен на массовое производство , но уделяет большое внимание натуральности . Последний вариант подходит для серийного производства , но внешнее сходство зависит от Ваших умений и возможностей . Я пошёл первым путём . Согласен с Вами! Но первый путь порой намного сложнее второго. Достать все необходимые приборы крайне тажело!!! Порой просто невозможно, например то же СПО "Береза". Да и второй мне как то ближе, люблю что то делать руками.Решил вот попробовать воспроизвести авиаприборы :) Если будет кому интересно, буду выкладывать фото и конструктив приборов, а так же их размеры (габариты, шкалы, стрелки и.т.д.) Link to comment Share on other sites More sharing options...
Vladmode Posted January 30, 2012 Share Posted January 30, 2012 Кстати , если надо , тут http://www.avsim.ru/forum/topic/22159-fotografii-paneley-i-priborov/page__st__520 выкладывал фото и размеры своёй "Берёзы" если надо . Link to comment Share on other sites More sharing options...
Gorr Posted January 30, 2012 Share Posted January 30, 2012 Кстати , если надо , тут http://www.avsim.ru/forum/topic/22159-fotografii-paneley-i-priborov/page__st__520 выкладывал фото и размеры своёй "Берёзы" если надо . Очень даже надо! Спасибо за фото да еще с размерами!!! Link to comment Share on other sites More sharing options...
Vladmode Posted January 30, 2012 Share Posted January 30, 2012 Всегда пожалуйста ! Был в одной конторе , там где барахолят . Держал "Берёзу" в руках .Хотел взять у них для друга - не дали , сказали там серебро :) 0,00000003 гр. :) Дурак , надо было морду с коробкой отвинтить хотя бы ! Всё равно там родные лампы не будут использоватся . Link to comment Share on other sites More sharing options...
моделистvv Posted January 30, 2012 Share Posted January 30, 2012 (edited) Gorr, за фото и промеры был бы очень признателен, особенно внешней вмзуальной части. Воспроизведение внутренней по родной схеме, для меня по крайней мере очень проблематично. Там использованы латунные шестерни с очень маленьким модулем. А без зубонарезного станка и набора фрез такое сделать не реально. У меня к такому оборудованию доступа нет. Тем методом которым пользуюсь я получаются шестерни с модулем 1, а редуктор 20:1 не обязательно однокаскадный, ну и с модулем действительно поиграться можно. А с приборами вам повезло, по доброму завидую)) Достать приборы Су 27 почти не реально, всё в лучшем случае около да похоже, а это не далеко ушло от новодела, да и хочется доступности массам, потому и ищу массово воспроизводимые технологии. Баровысотомер немного отложил, по просьбе Стаса занялся радиовысотомером. Добрый человек пообещал готовые шестерни на разное кол-во зубов с маленьким модулем, будут в руках попробую. А вот по поводу указателя перегрузки и угла атаки действительно интересно: там столько дополнительных индексов. Фиксированные они, или двигабтся в зависимости от числа МАХ, если да то как? Но я стараюсь осваивать всё по порядку, чтоб голова не закипела)) Вот кстати моё рещение бленкера на реле РЭК 43 Edited January 30, 2012 by моделистvv Link to comment Share on other sites More sharing options...
Vladmode Posted January 30, 2012 Share Posted January 30, 2012 Всё гениальное просто ! Молодец Володя ! Link to comment Share on other sites More sharing options...
моделистvv Posted January 30, 2012 Share Posted January 30, 2012 Да, и открытость всех разработок никто не отменял! Если у кого есть желание размять руки и голову для собственных нужд пишите, поделюсь 3D моделями и чертежами, помогу советом, ну заодно и вы может меня чем поправите. Ничего пока не выкладывал из-за некоторых недоработок. Изготовление на заказ в принципе тоже будет рассматриваться, но немного позже, до ума довести надо) Link to comment Share on other sites More sharing options...
Gorr Posted January 31, 2012 Share Posted January 31, 2012 моделистvv Спасибо за ваши разработки и открытость темы! В качестве поддержки могу подарить Вам два прибора от Су-27 (вчера пришли по почте :)) Указатель высотомера А-034-4 и указатель температуры газов УТ-7А, у меня их по две штуки. В приборе А-034-4 есть бленкер, но пока еще не ковырял как там он работает. Link to comment Share on other sites More sharing options...
Gorr Posted January 31, 2012 Share Posted January 31, 2012 (edited) Всегда пожалуйста ! Был в одной конторе , там где барахолят . Держал "Берёзу" в руках .Хотел взять у них для друга - не дали , сказали там серебро :) 0,00000003 гр. :) Дурак , надо было морду с коробкой отвинтить хотя бы ! Всё равно там родные лампы не будут использоватся . Vladmode В той контре, что барахолят нет ли таких приборов: то ни где найти не могу, а где есть то за совершенно дикие деньги! Edited January 31, 2012 by Gorr Link to comment Share on other sites More sharing options...
Vladmode Posted January 31, 2012 Share Posted January 31, 2012 (edited) Были и валялись на полу , покрайней мере КПП и НПП (ранние версии) , но если они Берёзу по драгметаллам не отдали , то за приборы можно и не спрашивать :) Edited January 31, 2012 by Vladmode Link to comment Share on other sites More sharing options...
Gorr Posted February 1, 2012 Share Posted February 1, 2012 Были и валялись на полу , покрайней мере КПП и НПП (ранние версии) , но если они Берёзу по драгметаллам не отдали , то за приборы можно и не спрашивать :) Все равно найду эти приборы :) Очень любопытно, как они устроены и реально ли сделать имитаторы!!! Link to comment Share on other sites More sharing options...
Vladmode Posted February 1, 2012 Share Posted February 1, 2012 Сложно устроены , сам КПП оживлял - знаком с конструкцией (видеоотчёт о работе выкладывал не раз (не хочу лишний раз сорить в ветке), если есть желание дам ссылку). В данном случае намного легче родной оживить ИМХО , чем лепить имитатор . Хотя киевляне делали и очень даже ничего . Link to comment Share on other sites More sharing options...
Gorr Posted February 1, 2012 Share Posted February 1, 2012 Сложно устроены , сам КПП оживлял - знаком с конструкцией (видеоотчёт о работе выкладывал не раз (не хочу лишний раз сорить в ветке), если есть желание дам ссылку). В данном случае намного легче родной оживить ИМХО , чем лепить имитатор . Хотя киевляне делали и очень даже ничего . Если не сложно, дайте ссылку! Оживить родной наверное проще, но вот где бы его прикупить подешевле!!! :) Видел у киевлян имитатор, правда только фото - впечатляет! Link to comment Share on other sites More sharing options...
Vladmode Posted February 1, 2012 Share Posted February 1, 2012 Тут есть ссылки на видео http://www.sukhoi.ru/forum/showthrea...t=63834&page=2 показана работа оживлённых приборов и в частности КПП (небольшая переделка :-замена сельсинов на потенциометры) в рамках проэкта "ИЛ-2 - Штурмовик" автор разаработки контроллера LeonT . Link to comment Share on other sites More sharing options...
Vladmode Posted February 1, 2012 Share Posted February 1, 2012 У нас в городе продавал один товарищ КПП новый за 250 баксов , но это жирновато . Link to comment Share on other sites More sharing options...
Gorr Posted February 1, 2012 Share Posted February 1, 2012 У нас в городе продавал один товарищ КПП новый за 250 баксов , но это жирновато . :( Ссылка не открывается! 250$ дороговато, но подумать можно. Если можете уточните, остался ли у него прибор? Спасибо! Link to comment Share on other sites More sharing options...
Vladmode Posted February 1, 2012 Share Posted February 1, 2012 Прибор был продан . Link to comment Share on other sites More sharing options...
Vladmode Posted February 1, 2012 Share Posted February 1, 2012 Link to comment Share on other sites More sharing options...
Gorr Posted February 1, 2012 Share Posted February 1, 2012 Спасибо! НиРеАльНаЯ КрутЬ :) Здорово!!! Link to comment Share on other sites More sharing options...
Vladmode Posted February 1, 2012 Share Posted February 1, 2012 Спасибо , это уже прошедший этап , на очереди оживление кабины МиГ-21 под Lock On 2 Link to comment Share on other sites More sharing options...
