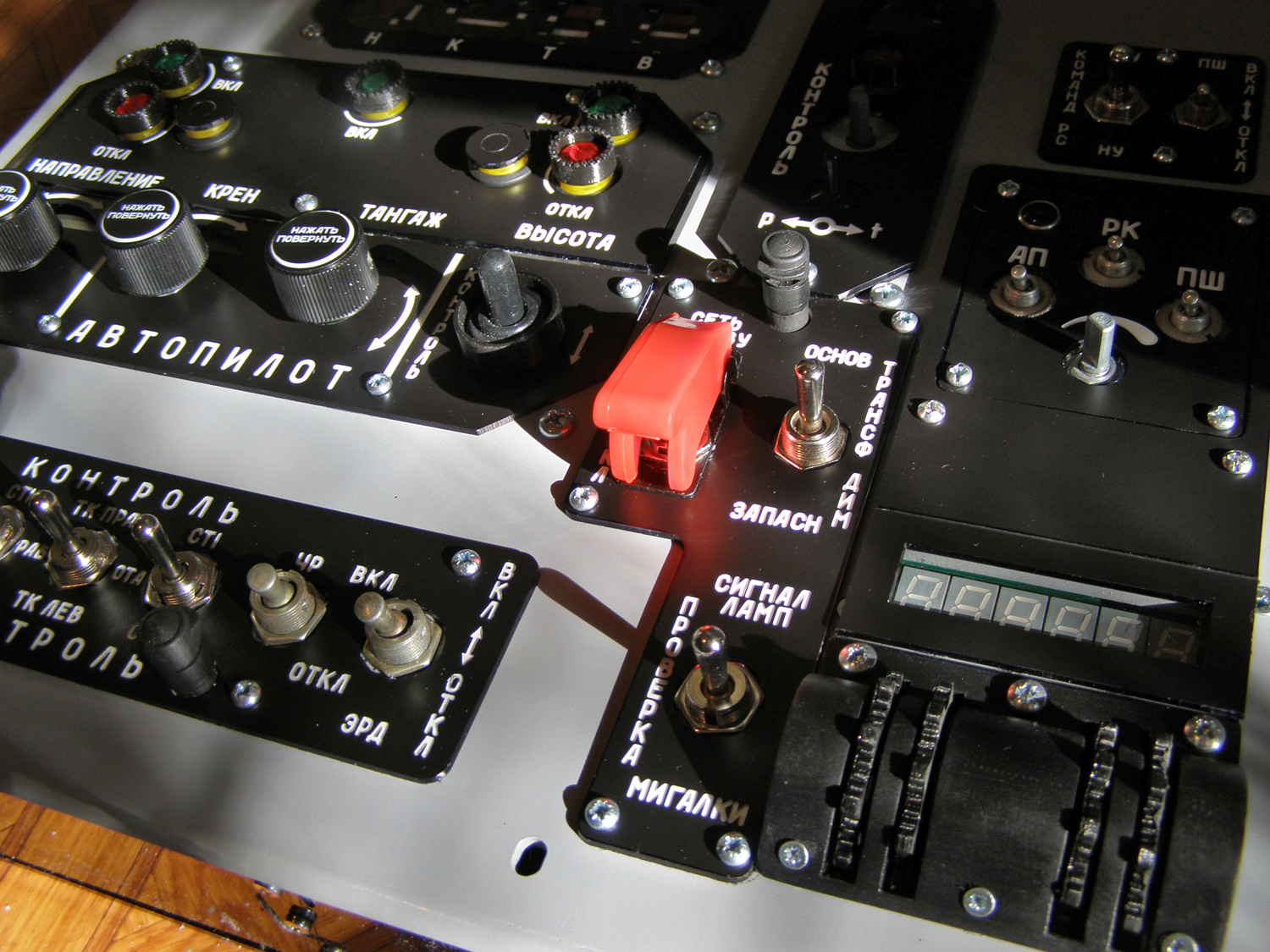

На панели реализованы 3 доп. функции: 1. Регулировка направления, крена и тангажа осуществляется нажатием с последующим вращением ( как на них и написано "нажать повернуть") 2. Индикация радиочастоты не только наборного устройства, но и запоминающего, путем переключения тумблера "команд рс" 3. Кнопки отключения автопилота по направлению и высоте загораются в момент нажатия. Красная подсветка может включаться как от крутилок в виртуальном кокпите за спиной , а может например от незадействованного в игре тумблера шумоподавления или от 2-х светильников на пульте автопилота, которые на самом деле кнопки с подсветкой. Еще особенность - регулятор громкости сделан на резисторе, как и в оригинале, скорее всего, но в игре громкость не осевая функция, поэтому применена

Да, еще бы тумблеры оригинальные и стрелочные приборы, да чего уж, всю панель бы реальную взять и ...

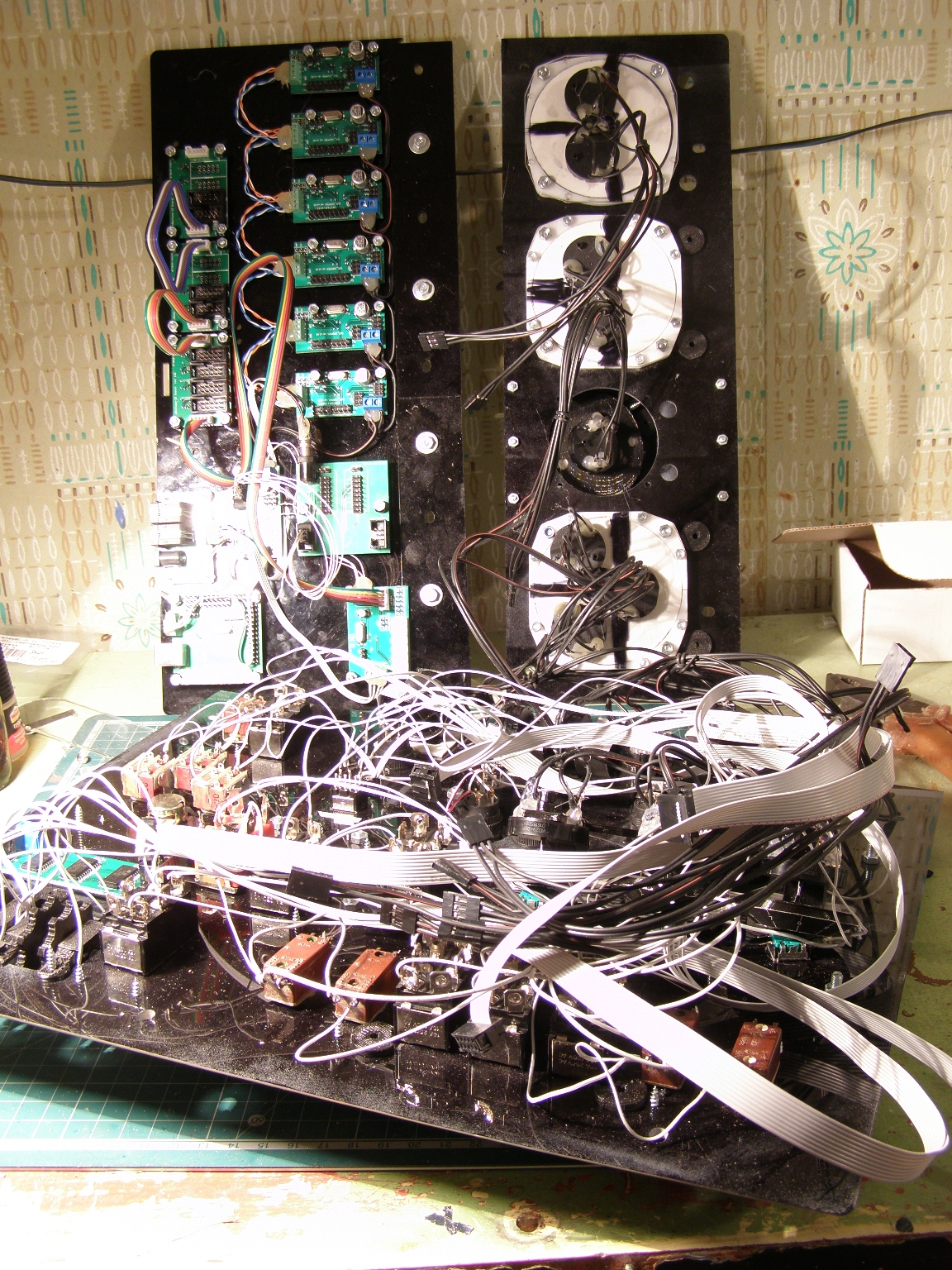

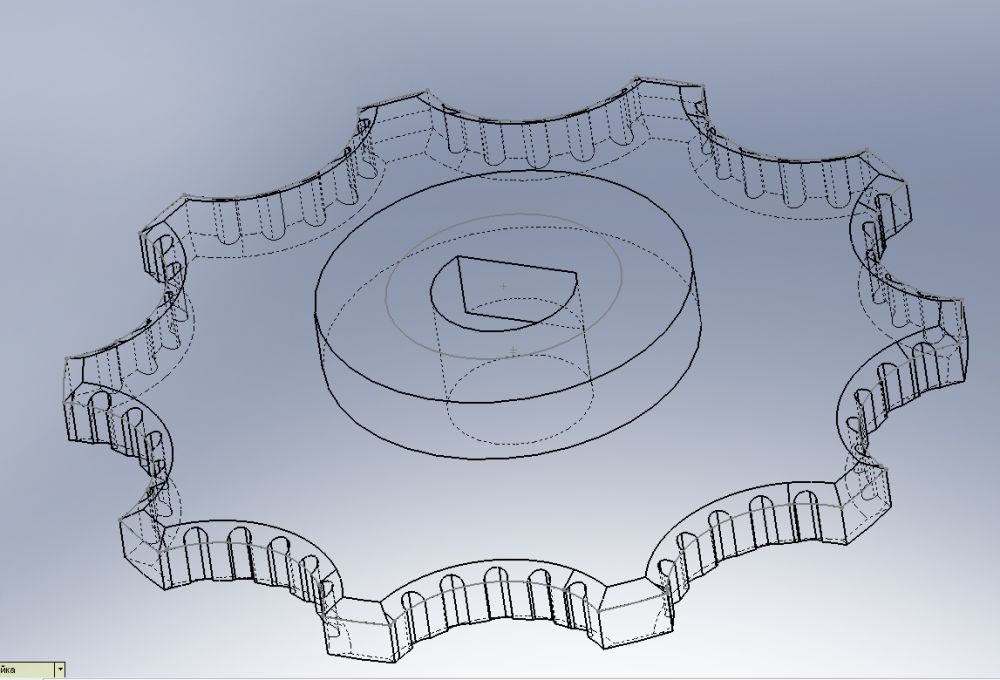

Нет, все панели делать не планирую. Тема не коммерческая, цены готовых изделий я на своем сайте выкладываю. Сделать эту панель для МИ-8 - была довольно трудная задача, не один месяц уже колупаюсь с ней. 16 моторов, 8 энкодеров, индикаторы, подсветка, освоение чпу фрезера, 3д принтера, разного софта: солидворкс, арткам, кура, gbrl control, инженерное 3д проектирование - новая для меня тема. Просто даже спаять эту кучу проводов

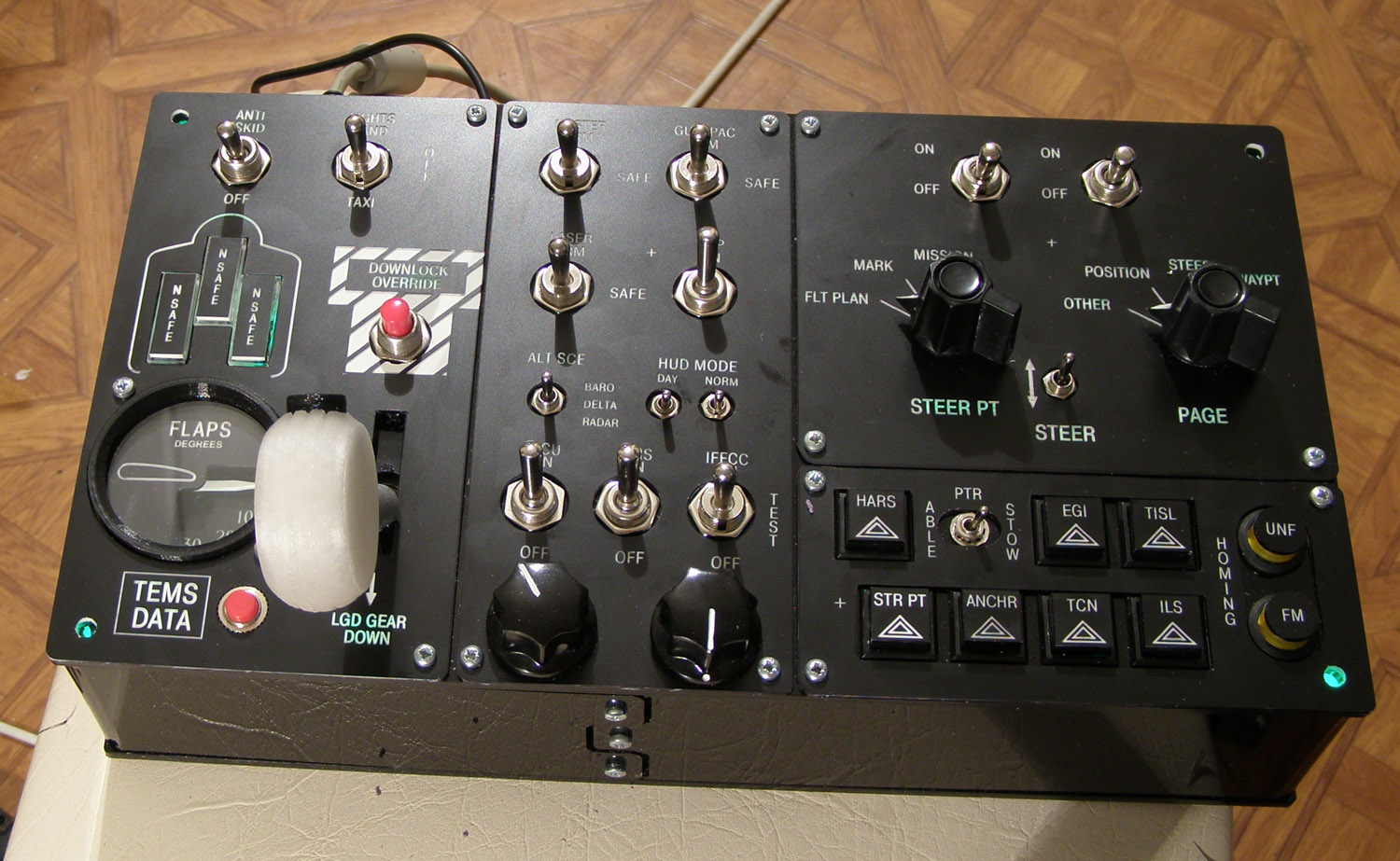

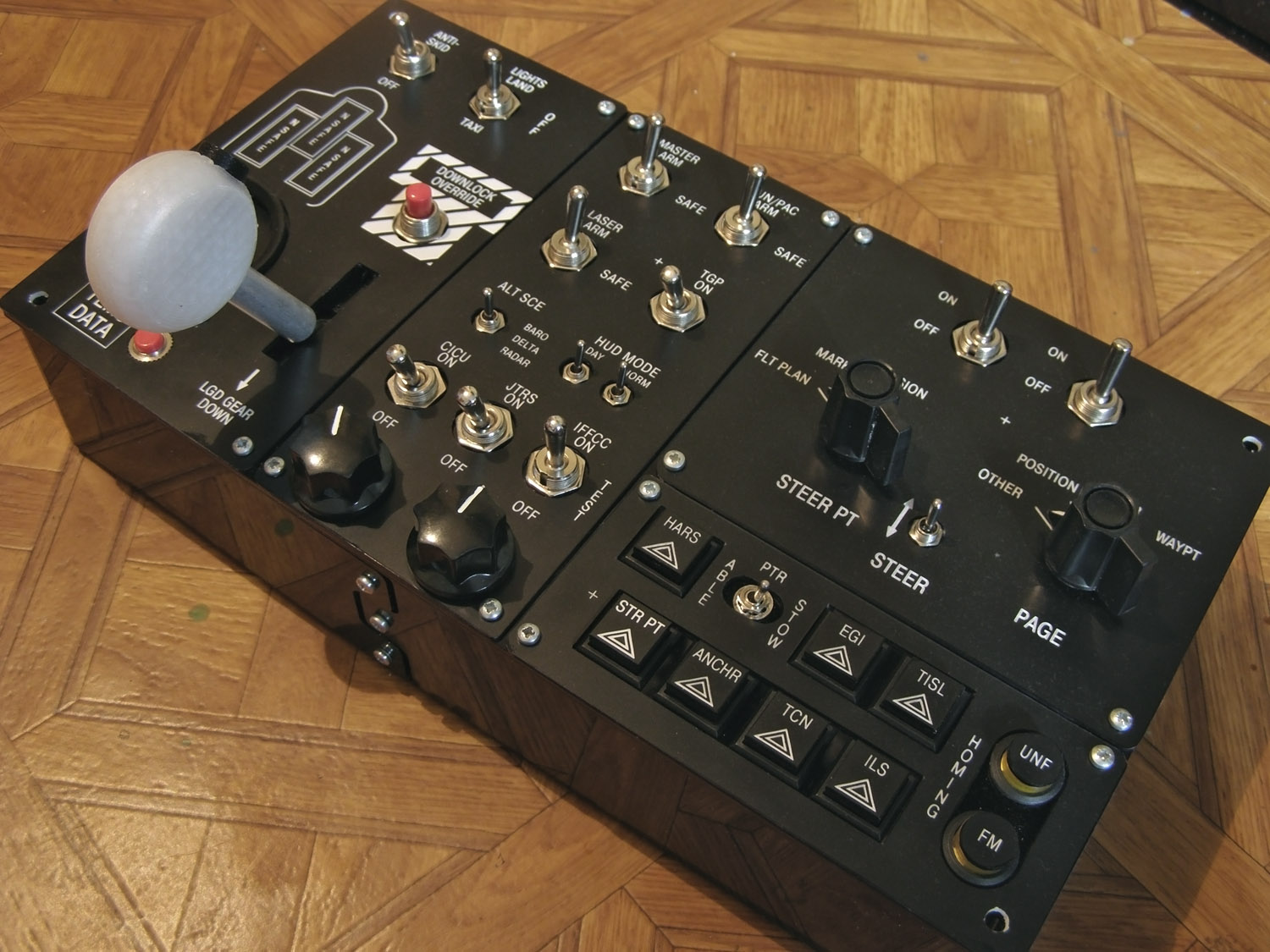

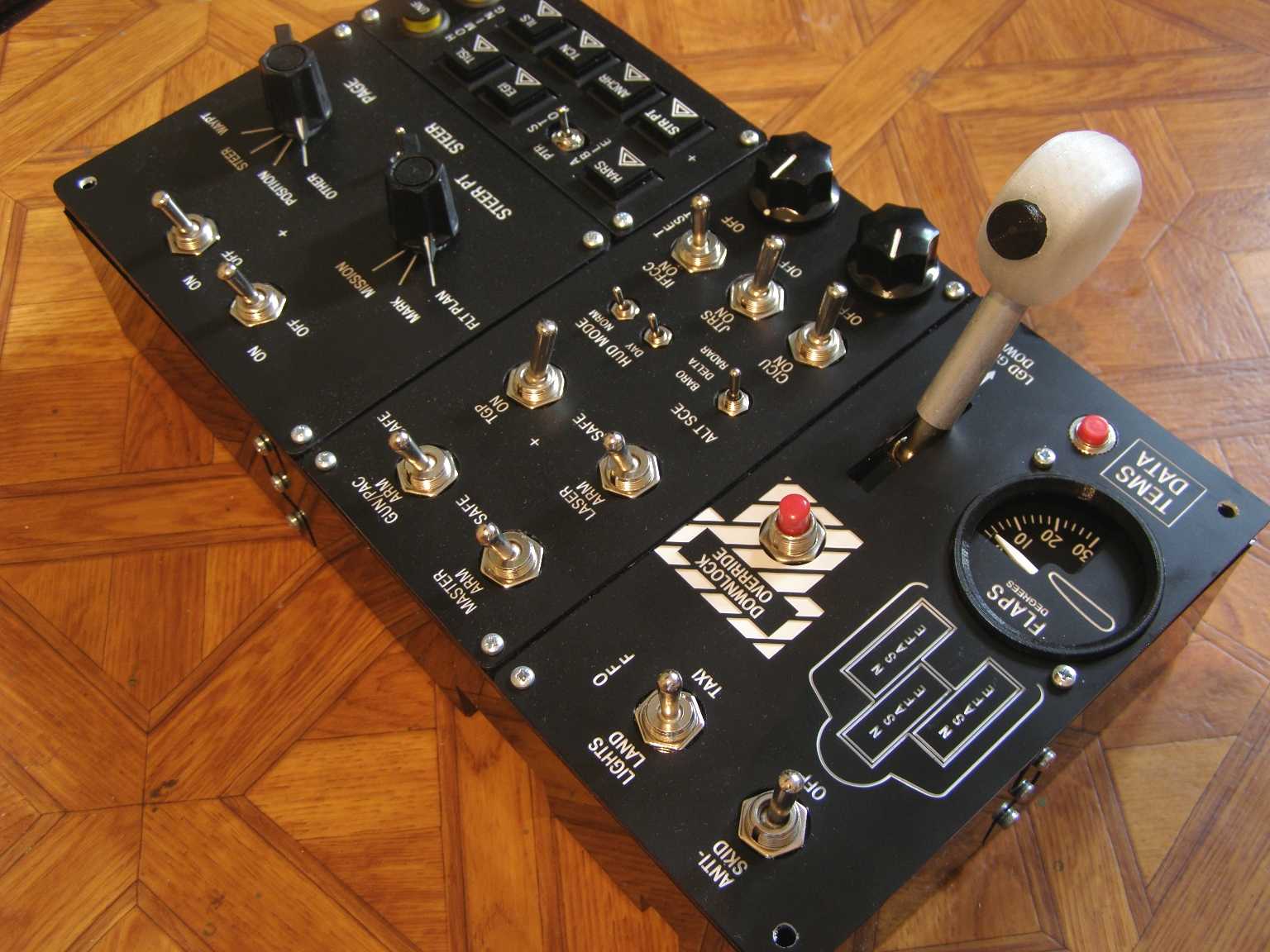

Тест панели для А10С

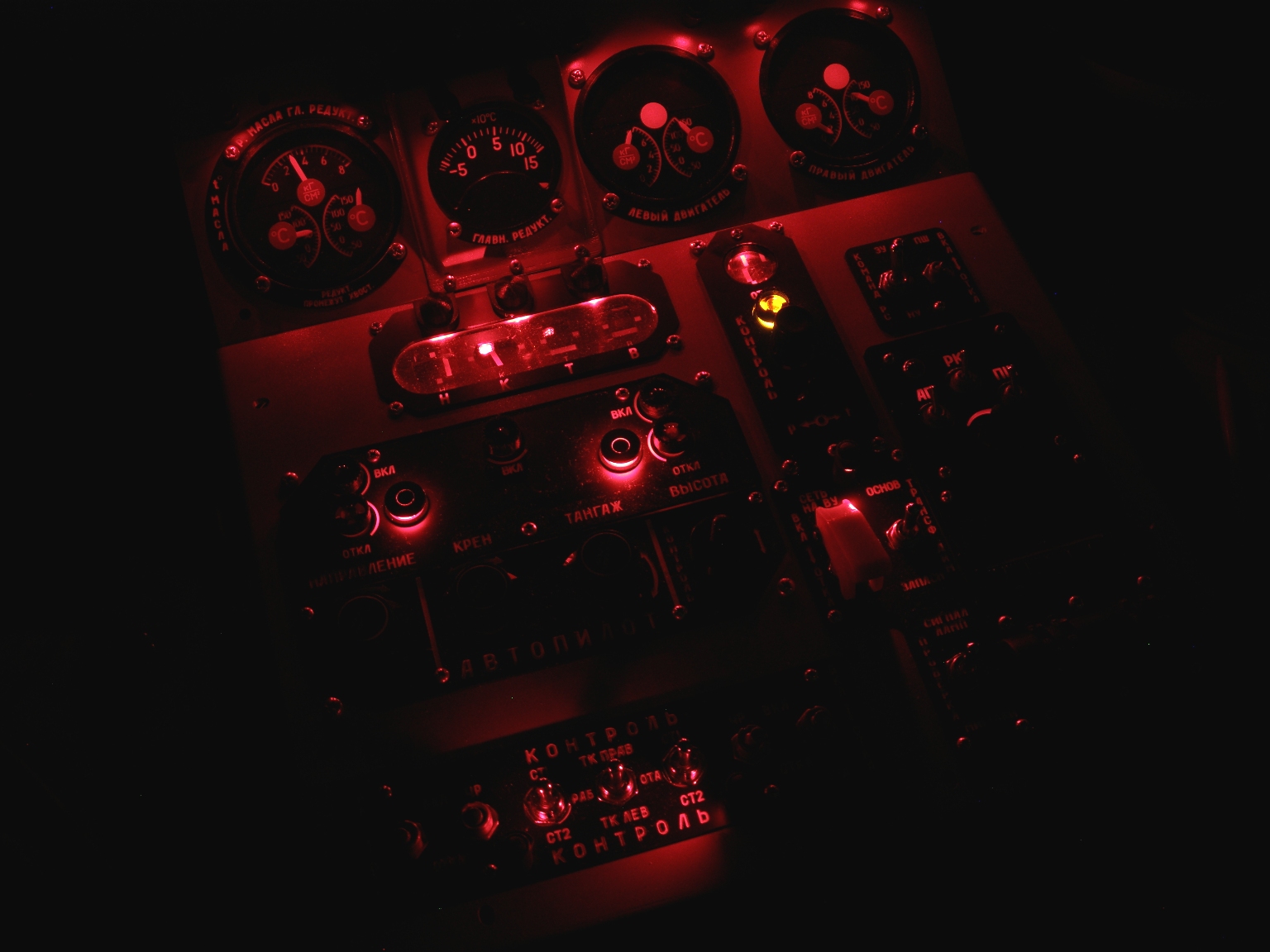

Еще нижнюю подсветку для автопилота добавлю

Радостная новость - обновлены экспортные файлы, добавлены МИГ-21, МИ-8, А10С

Вариант! светодиоды прикрепленные на верхней плоскости могут дать равномерное освещение если свет направить на отражатель нижней плоскости. И видимо лучше использовать прозрачный или молочный акрил для верхней крышки, тогда не придется отверстия под надписи делать.

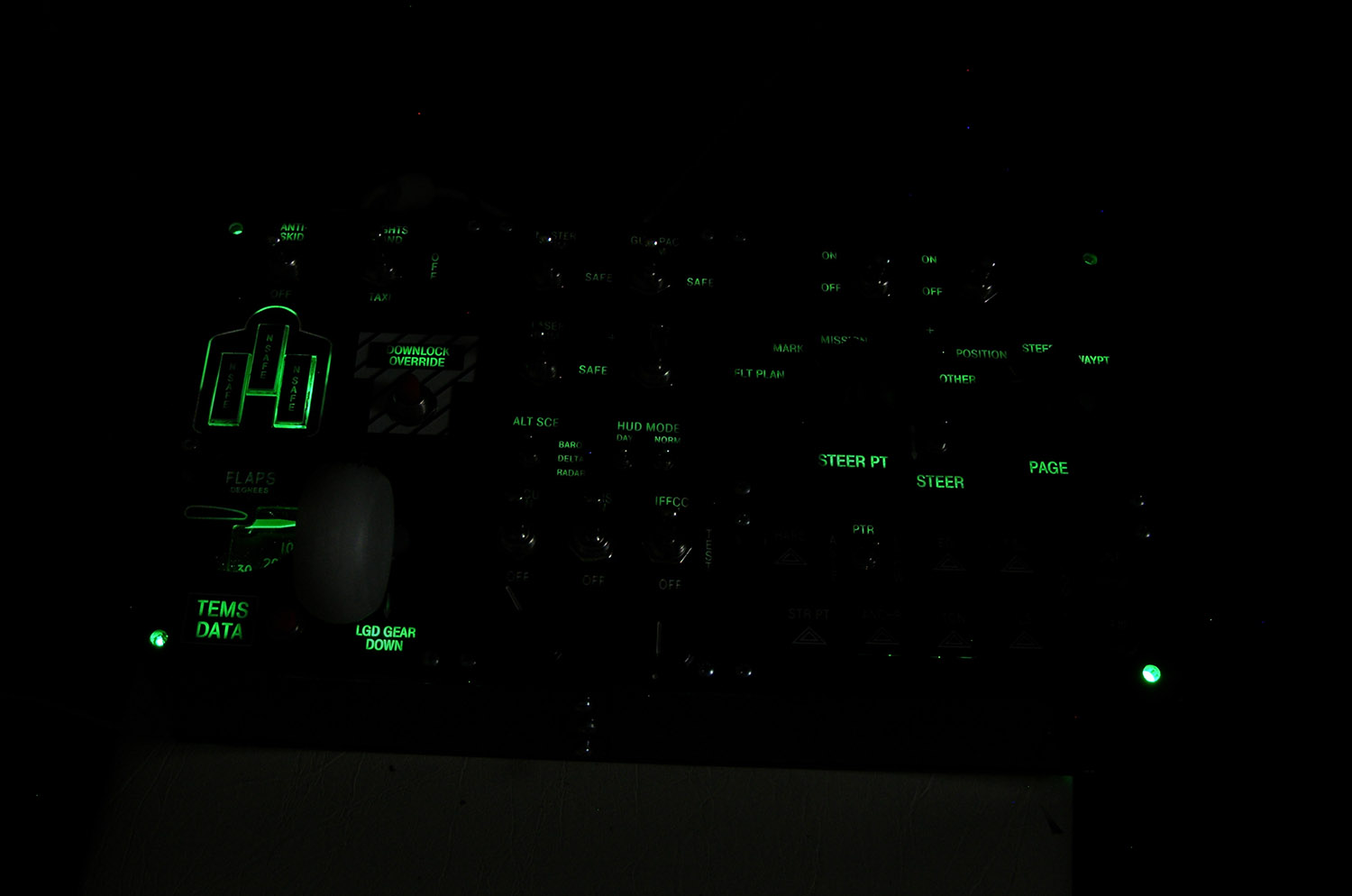

Кто как подсветку делает, поделитесь? В моем варианте, под гравированным пластиком слой черного акрила с отверстиями под надписи, равномерной подсветки не выходит, корпуса тумблеров загораживают свет. Светодиоды расположены на нижней плоскости короба.

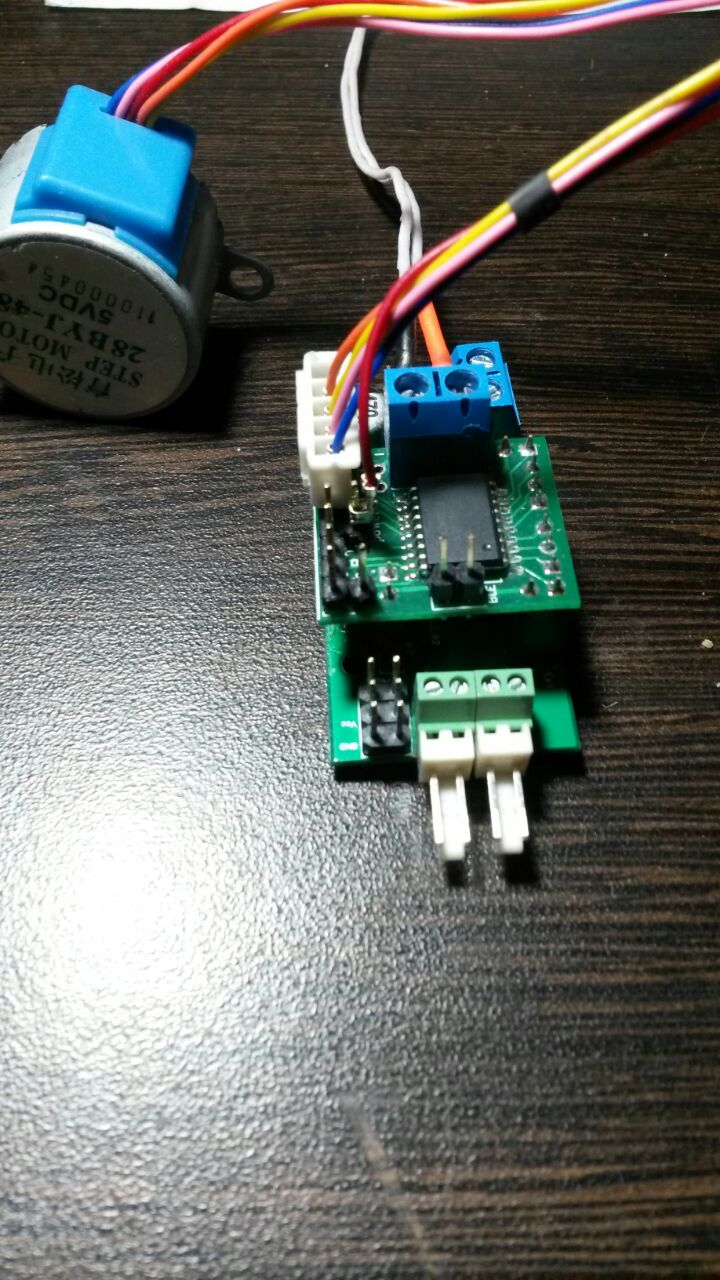

Для Ф3 еще такой мотор есть и спец плата

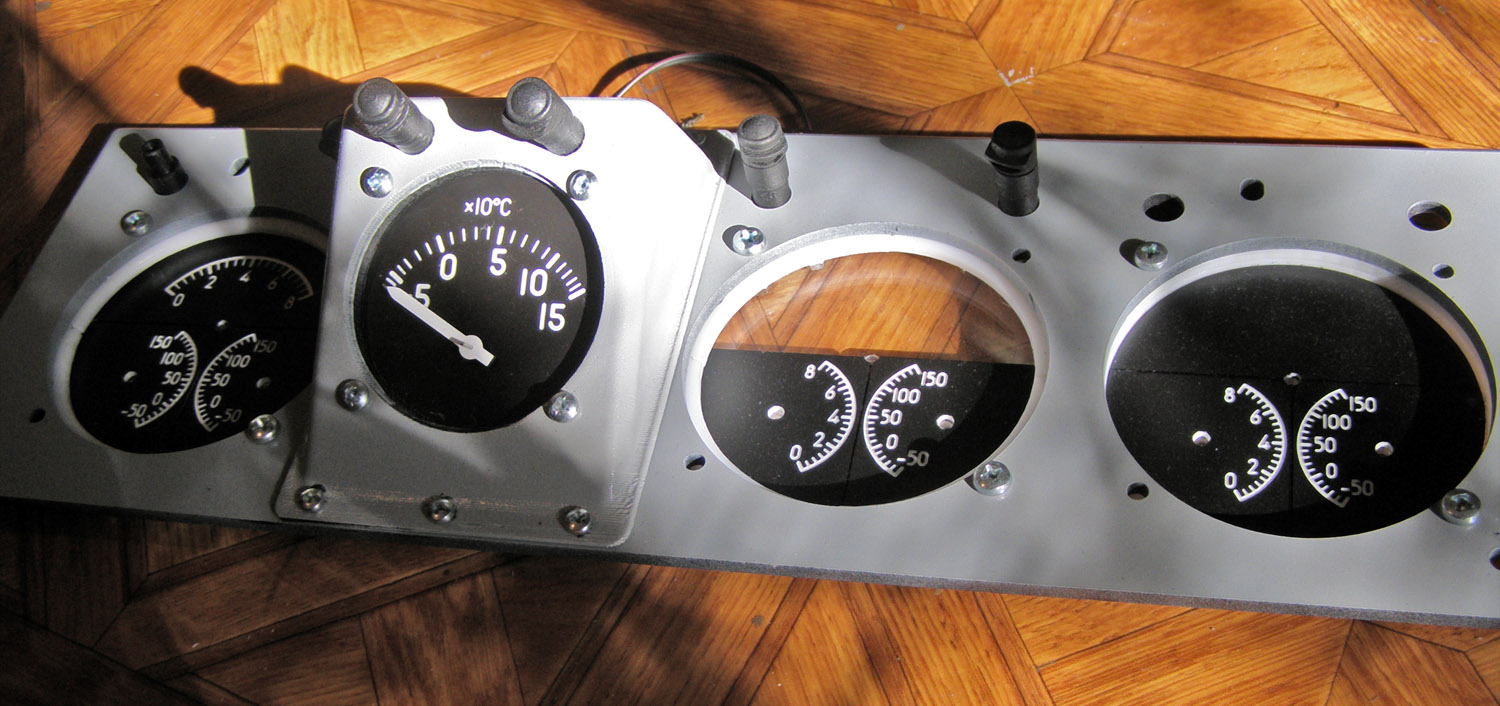

Тема и называется "Устройства на контроллере Ф3", я только за. те будильники, что уже работают с Ф3, сделаны на приборных шаговиках?

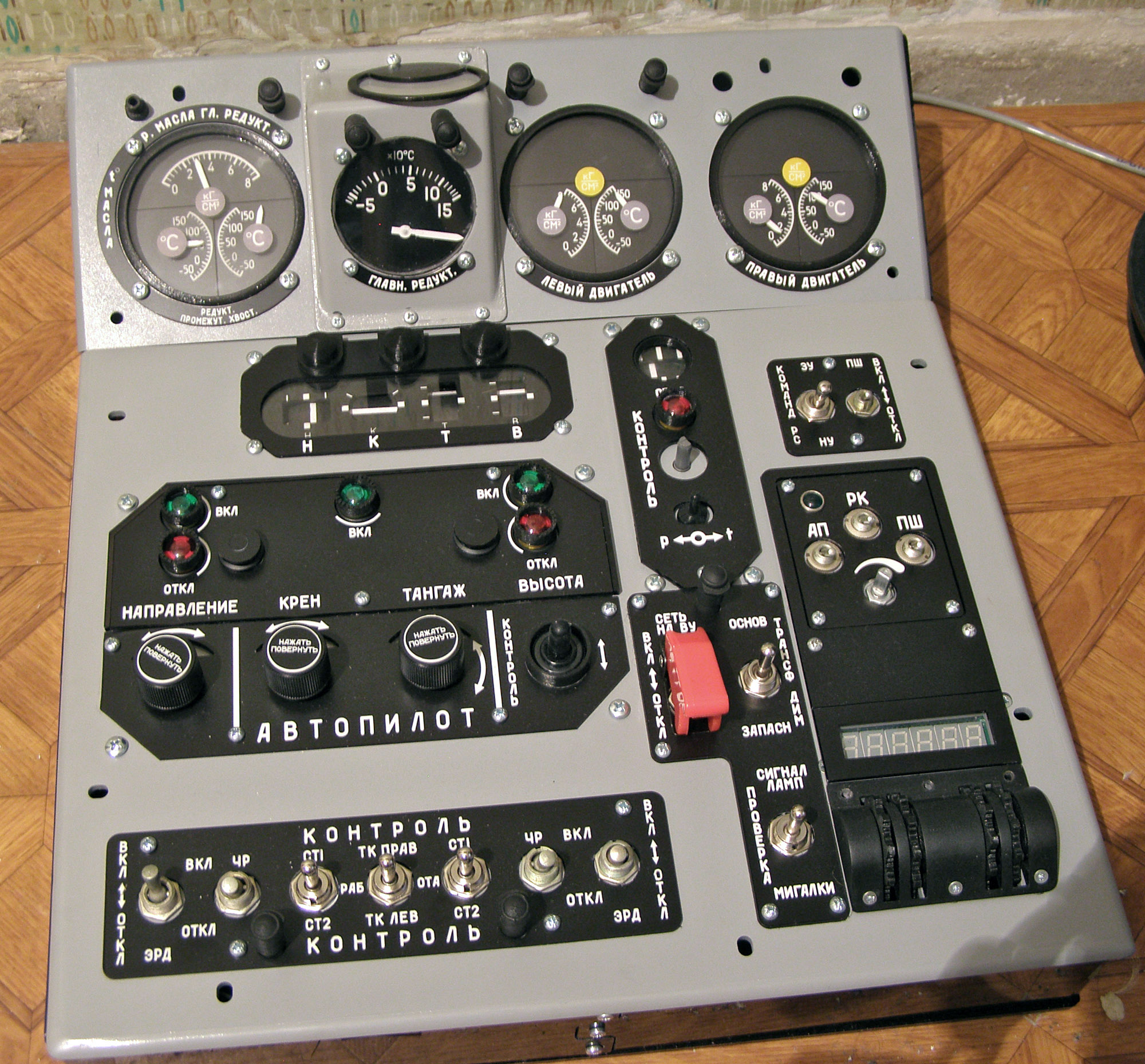

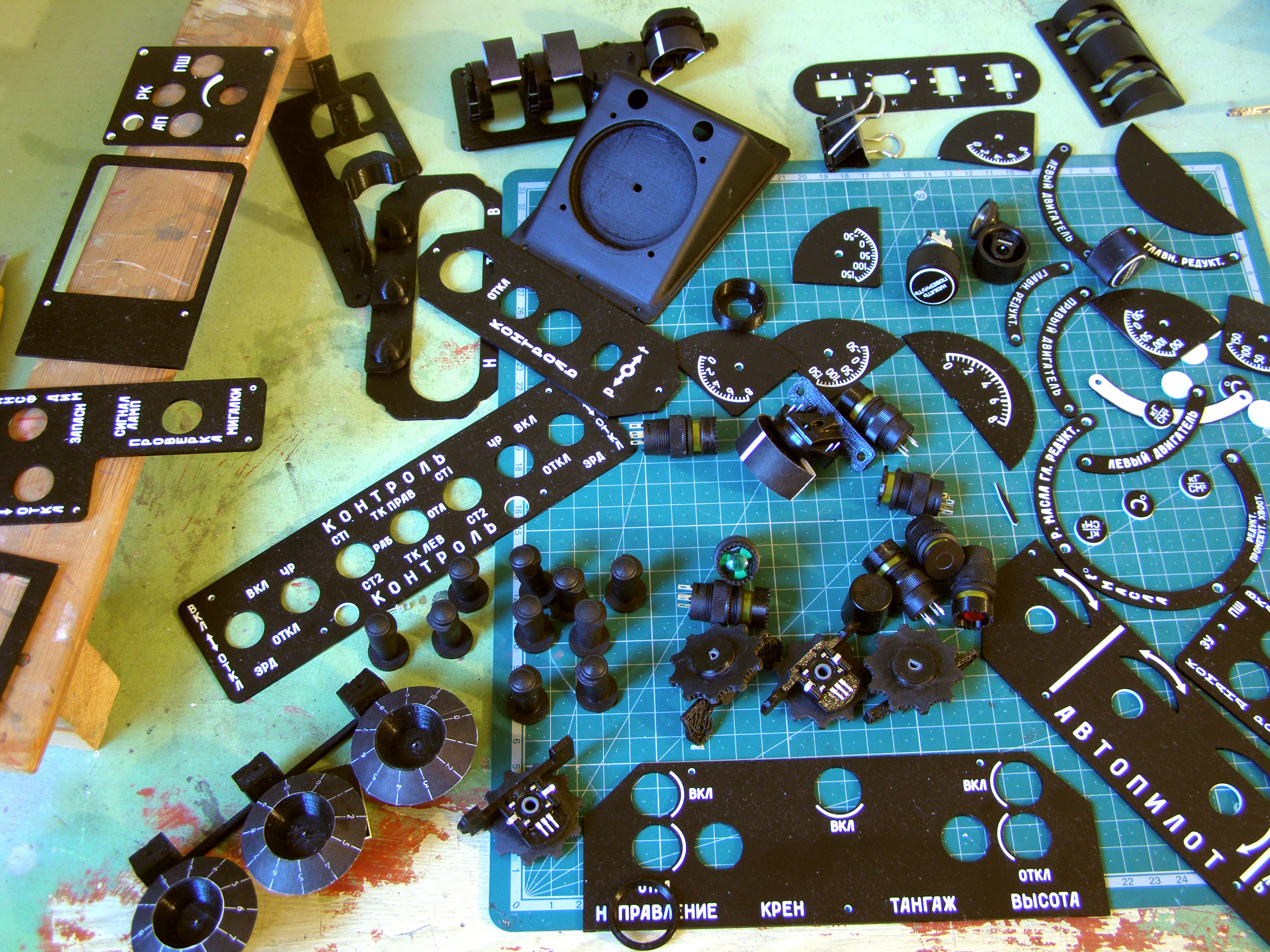

В процессе работы Завершаю панели ми-8 а-10с

еще ? по деталям эти 3 колпачка связаны с освещением, но оно, я так понял, внутри прибора, под стеклом. предположу, что колпачки откручиваются с целью замены лампочек. Или, все таки, это такие светильники? IMG_49632.bmp (на фото плохо видно, это отверстия откуда свет исходит?)

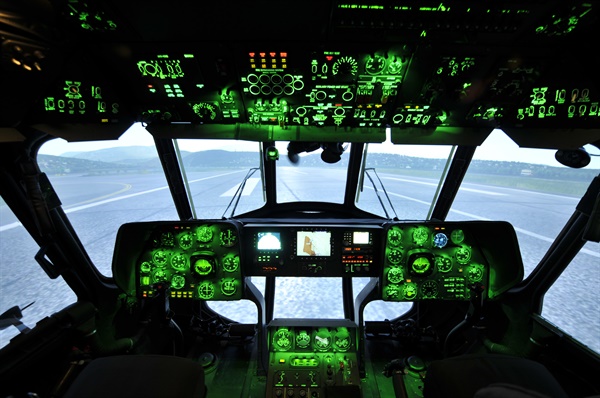

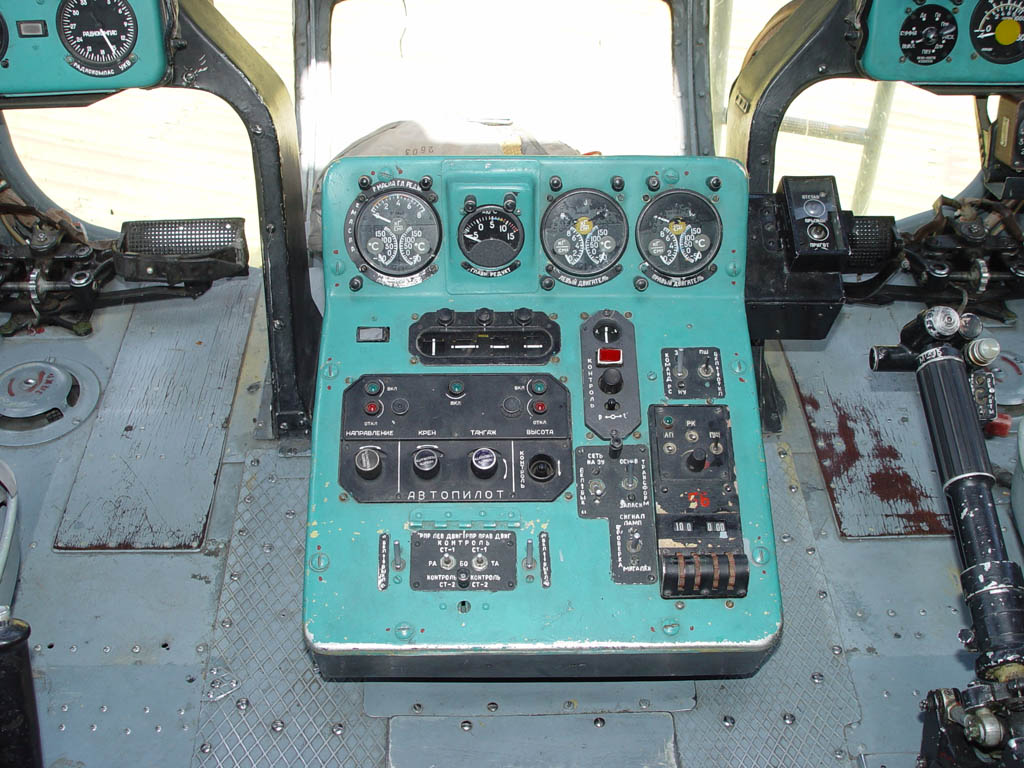

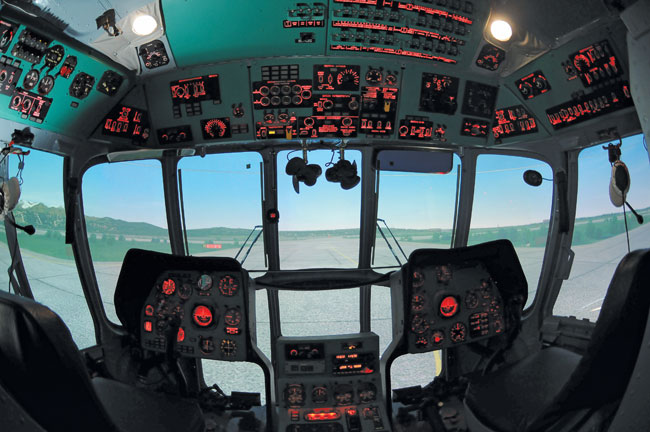

Подскажите как в оригинале? делаю этот пульт не совсем понятно, что имеет нижнюю подсветку из под панели? Как будто там только верхнее красное освещение светильниками СВ

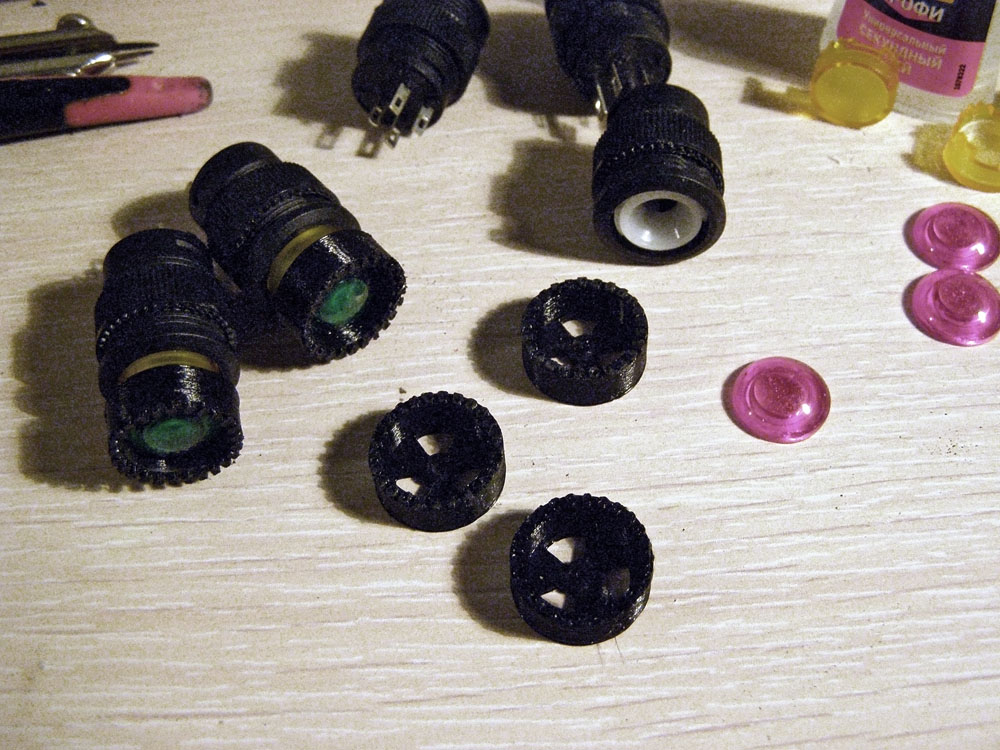

отличные кнопки с подсветкой, модель подскажите

Да, много всего нужно.

Проще если владеешь темой, а я в электронике 0, паять немного умею) К счастью контроллер Ф3 позволяет создавать кокпиты даже чайникам. И в этом контроллере пока только шаговики поддерживаются, поэтому мне проще так.

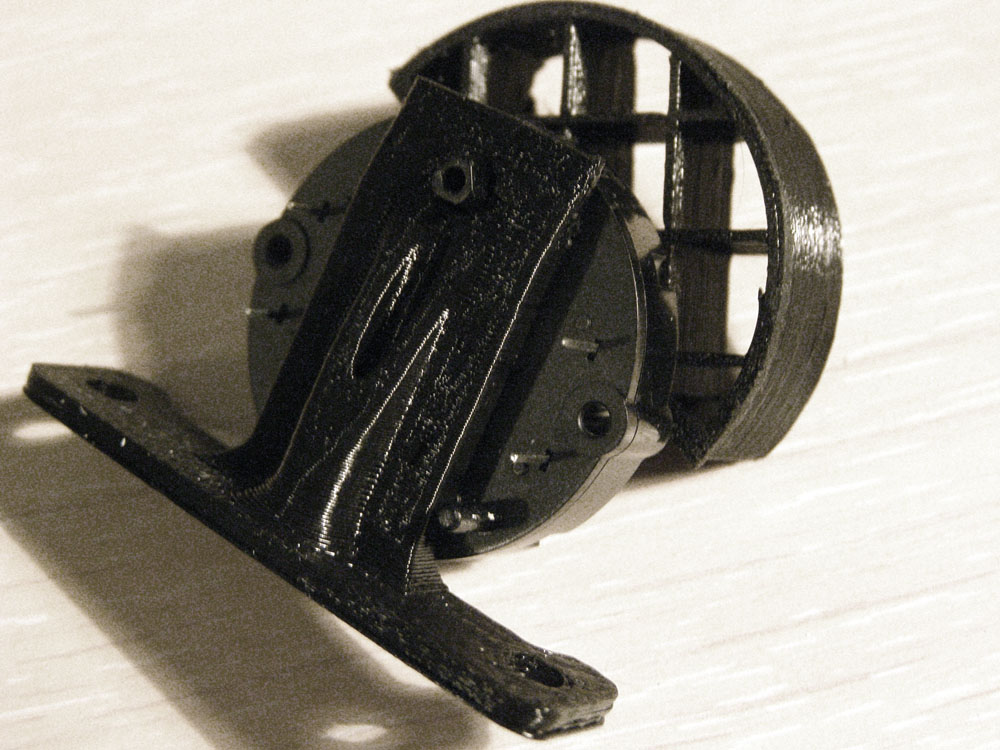

Да, для наружных деталей нужна обработка, а внутренние крепления печатать - самое то

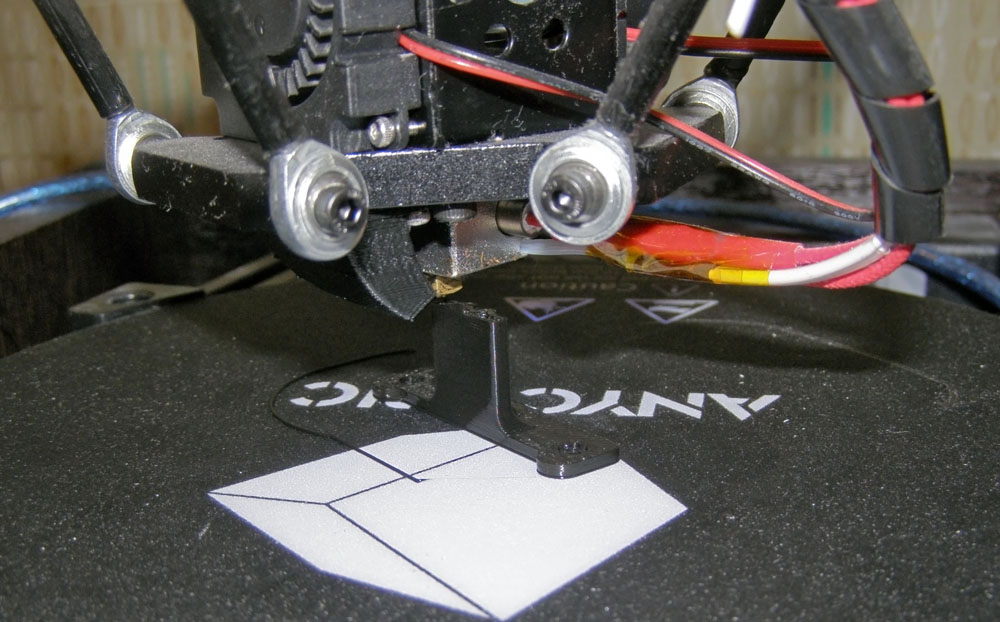

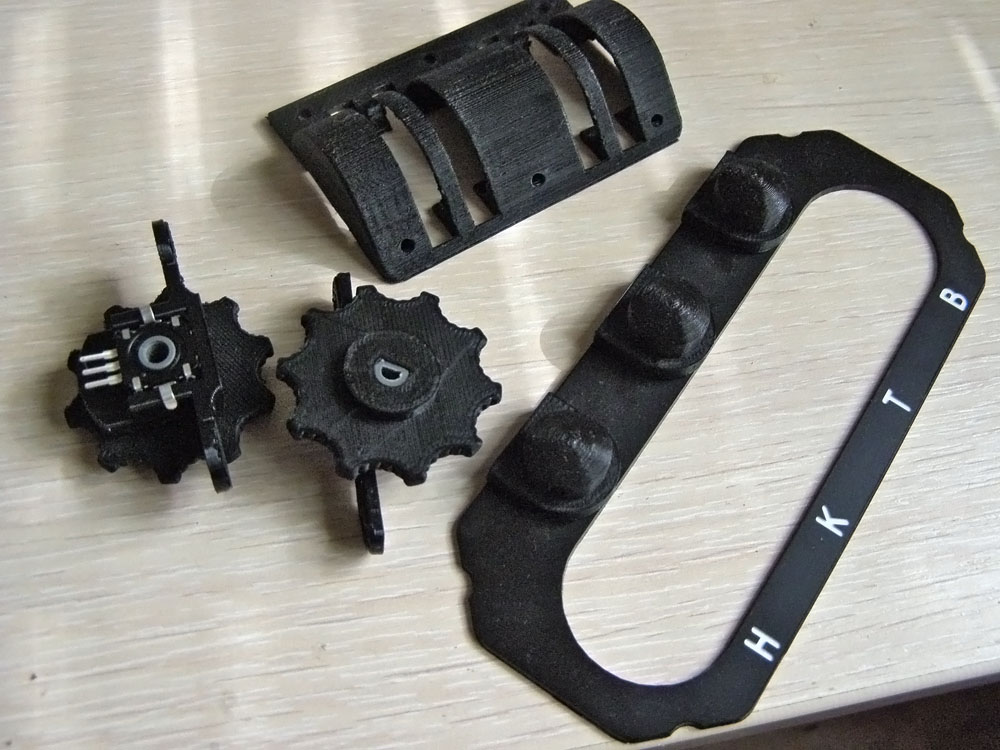

3д принтер - полезная вещь в кокпитостроении

Для этого ЛА еще не сделан ЛУА экспорт. схемы взаимодействия тут

На счет вентиляции в моем варианте нет никаких проблем, между скорлупой шлема и головой 1-2 см воздуха, ведь внутри ободок от строительной каски и да, он регулируется по окружности головы и по глубине

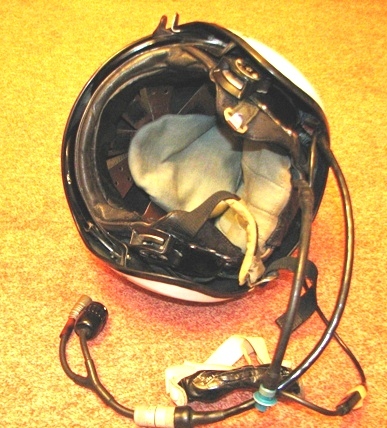

За основу взят мотоциклетный шлем без подбородка, более менее похожий по форме, модель не помню, затем потроха выброшены , а на их место поставлена регулировочная конструкция от строительной каски:D + наушники, таким образом сей девайс подходит на любую голову. Фото на человеке нет, шлем валяется в гараже. По эксплуатации помню, что не хватало ремней на подбородке и мягкой подушечки на мокушке. Она в реальном шлеме не спроста, без нее через час полета давит темя:)

Да, да. Например в контроллере Ф3 имеется функция виртуальный джойстик. Включаешь его, а затем в настройках игры на этом джойстике назначаются кнопки

В экспортных файлах, которые на Летяге для ГС3 только вывод ламп имеется. Как я понял, Вы самостоятельно хотите написать код для функций ввода (тумблеры, кнопки...). По этому вопросу обратитесь к Станиславу (kreml) А пока, чтобы исключить возможные другие причины , можете воспользоваться функциями ввода для КА-50 , в таблице они со знаком (i) ничего не меняйте в экспортных файлах Станислава, возьмите например переменную № 536 (i)УВ-26 -кнопка пуск и выбросите ЛТЦ через СИОК , если получилось попробуйте для ГС3 смастерить аналогичный код.

Нормальный принтер - это который из жидкого полимера объект формирует, он еще в ювелирке используется? Не, я обычные имею в виду, АБС пластиком печатающие. Себестоимость ручки, как мне кажется - это вес пластика и затраты электроэнергии. Не очень понимаю почему "золотая", ну сколько она будет весить, допустим 1 кг пластика, его стоимость от 600-1300
